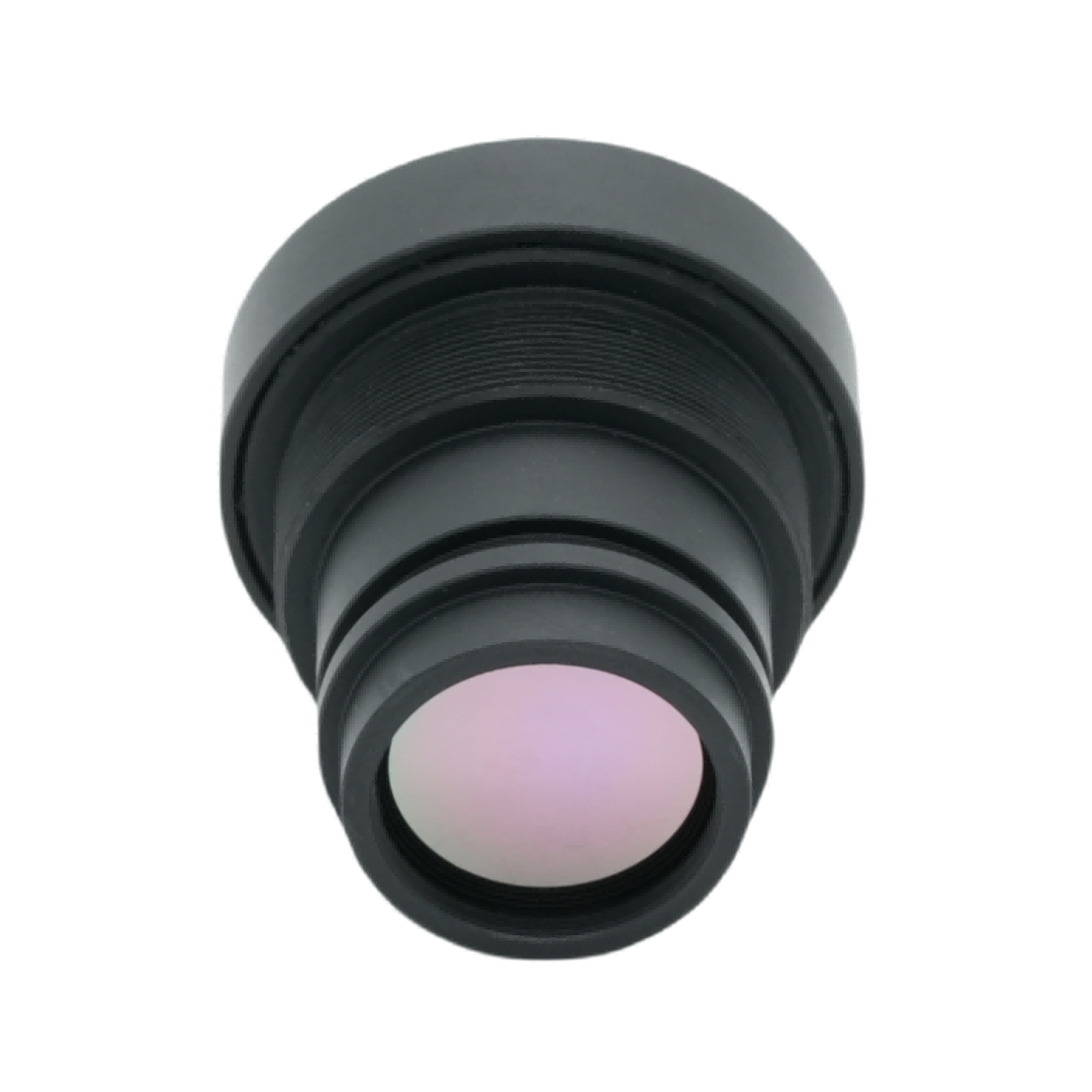

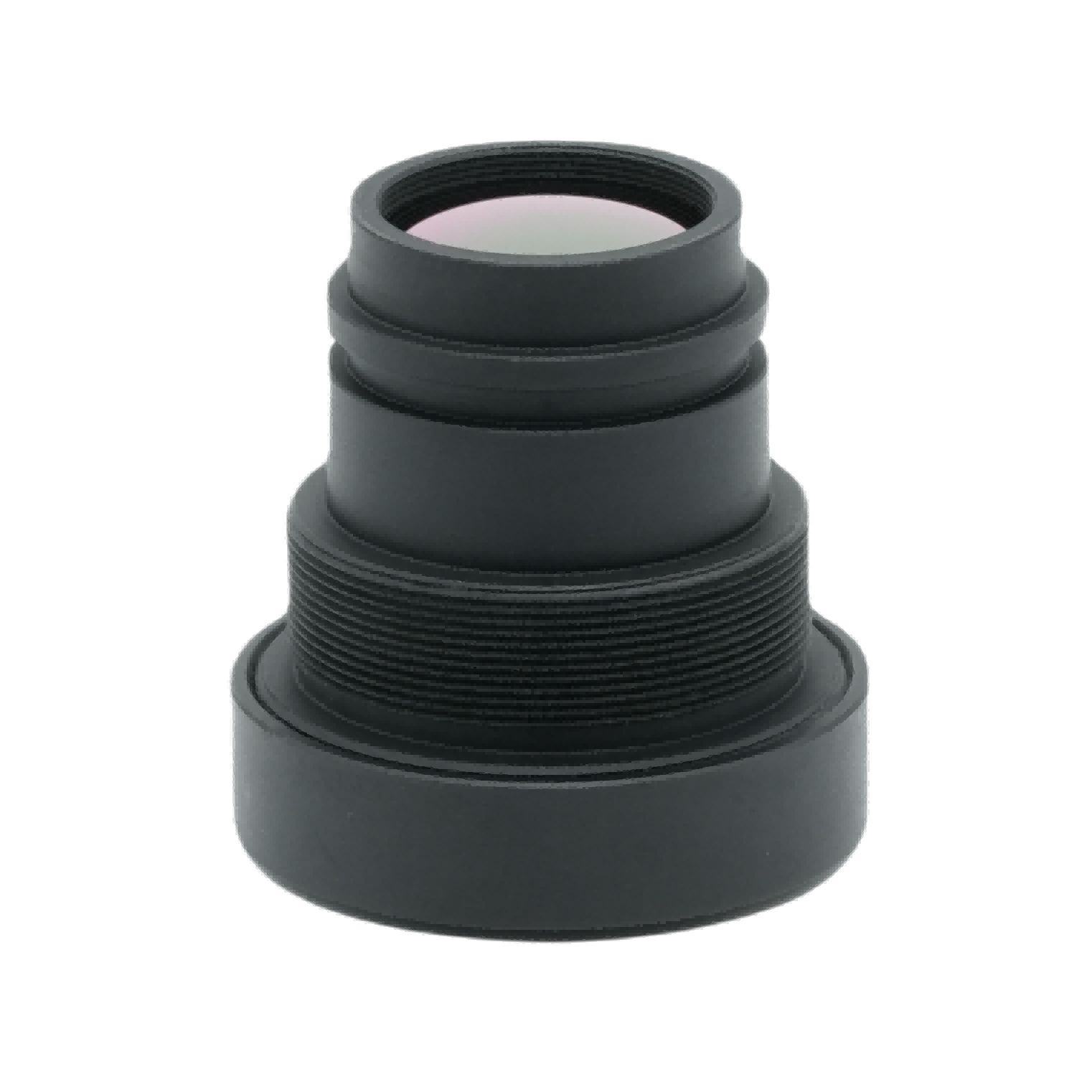

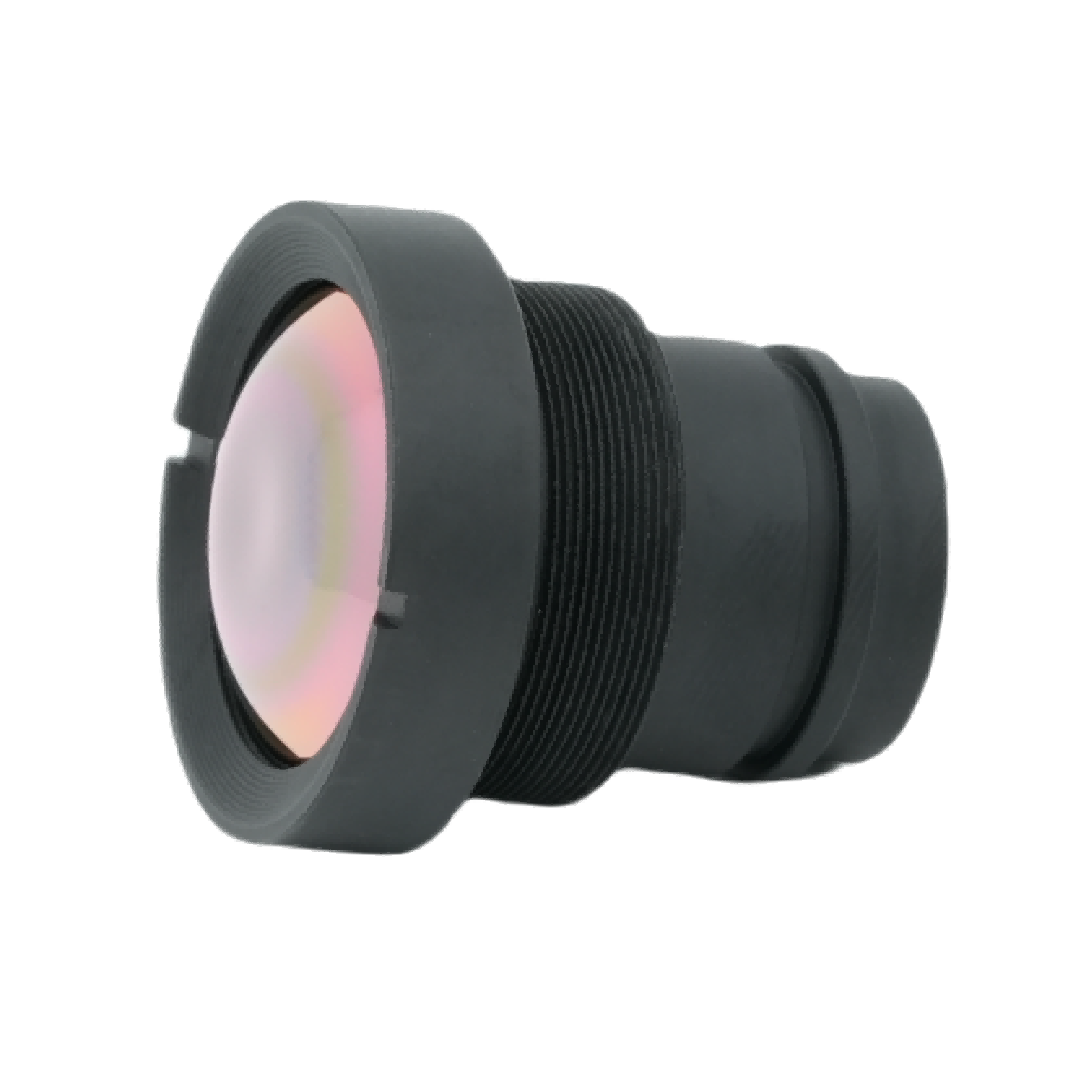

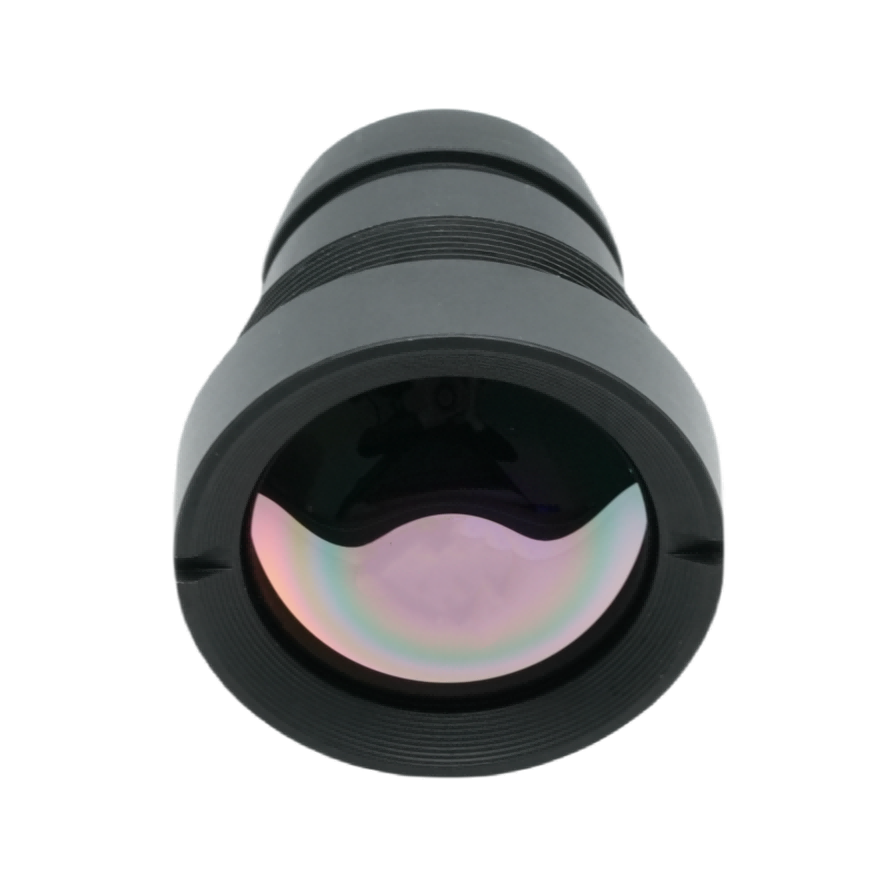

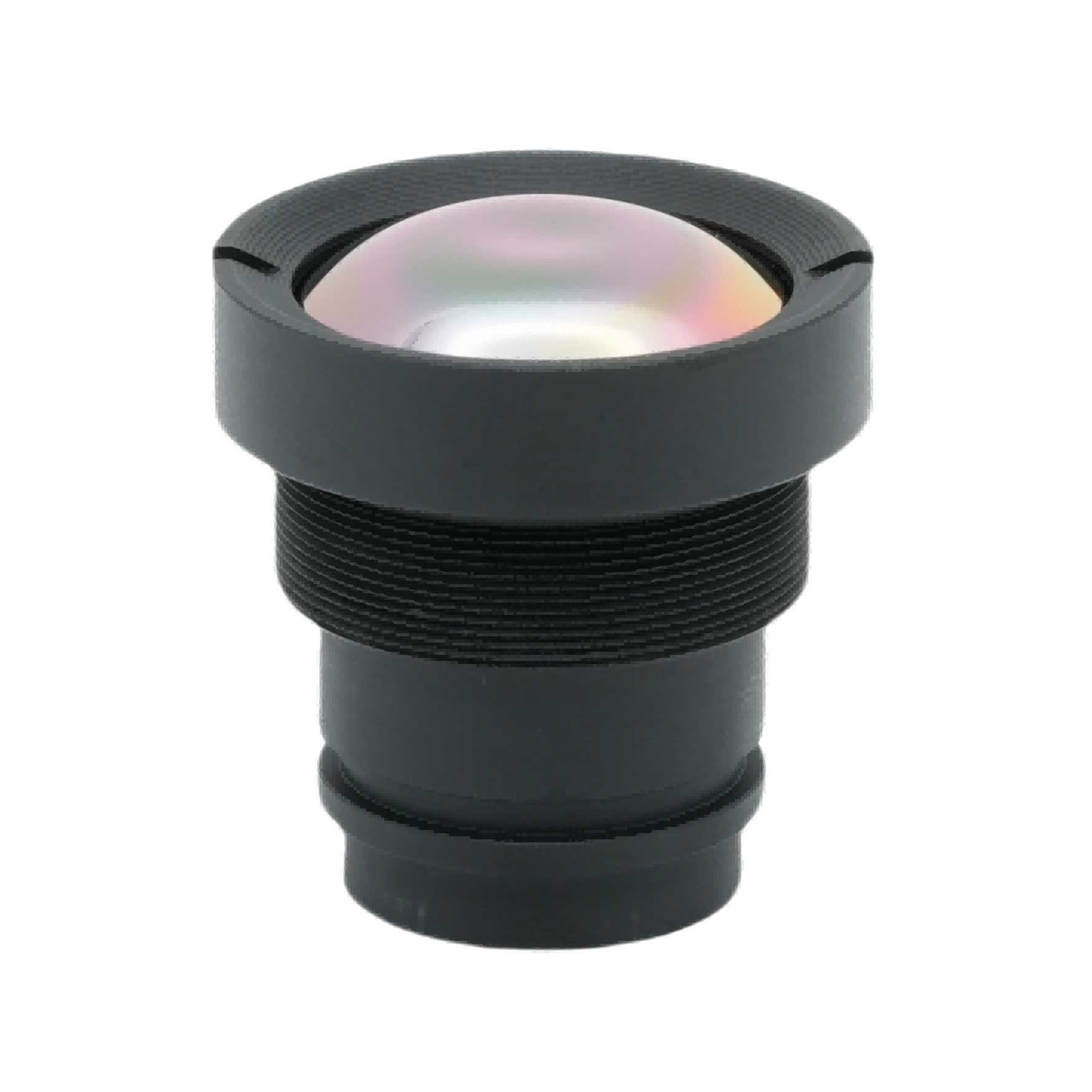

เลนส์ถ่ายภาพความร้อน M22 4.1 มม

ข้อมูลสรุปเกี่ยวกับผลิตภัณฑ์

ผลิตและจำหน่ายโดยโบชิ ออพติคอลเทคโนโลยีนี้ทางยาวโฟกัส F1.0 4.1 มมเลนส์ถ่ายภาพความร้อนเป็นวัตถุประสงค์อินฟราเรดมุมกว้างพิเศษที่ปรับให้เหมาะสมสำหรับความละเอียด 640×512, 12μm พิกเซล อาร์เรย์ระนาบโฟกัสอินฟราเรดที่ไม่มีการระบายความร้อน เลนส์อินฟราเรดความร้อนนี้ใช้การเคลือบป้องกันแสงสะท้อน AR ขั้นสูงเพื่อให้สามารถส่งผ่านอินฟราเรดได้มากกว่า 88 เปอร์เซ็นต์ ในฐานะเลนส์ออพติคัลอินฟราเรดระดับมืออาชีพที่พัฒนาโดยเทคโนโลยีออพติคอล BOSHI อุปกรณ์นี้มีการป้องกันเลนส์ด้านหน้า IP67 โครงสร้างน้ำหนักเบาประมาณ 25 กรัม และความเสถียรของออปติคอลที่อุณหภูมิกว้างที่เชื่อถือได้ สามารถบูรณาการภายในระบบกล้องถ่ายภาพความร้อนที่ไม่มีการระบายความร้อนขนาดกะทัดรัดได้อย่างราบรื่น เค้าโครง FOV ที่กว้างให้การครอบคลุมฉากที่กว้างขวางเพื่อปรับให้เข้ากับสถานการณ์การใช้งานการถ่ายภาพความร้อนที่หลากหลาย และสร้างสมดุลระหว่างความต้องการน้ำหนักเบาและเอาท์พุตการถ่ายภาพที่ใช้งานได้จริงสำหรับอุปกรณ์ฮาร์ดแวร์ระบายความร้อนขนาดเล็ก

รายละเอียดสินค้าโดยละเอียด

พารามิเตอร์

1. ข้อมูลจำเพาะเกี่ยวกับแสง

เลนส์ออพติคอลอินฟราเรดนี้มีความยาวโฟกัส 4.1 มม. พร้อมด้วยรูรับแสงขนาดใหญ่พิเศษ F1.0 รูรับแสงขนาดใหญ่พิเศษช่วยเพิ่มความสามารถในการรับแสงอินฟราเรดได้อย่างมาก ประสิทธิภาพด้านออพติคอลดังกล่าวถือเป็นการรับประกันหลักสำหรับเอาต์พุตภาพที่คมชัดของเลนส์อินฟราเรดความร้อนนี้ภายใต้สภาวะการทำงานที่อุณหภูมิต่ำและรังสีต่ำ

2. การจับคู่เครื่องตรวจจับ

เทคโนโลยีออปติคอล BOSHI ออกแบบเลนส์นี้ให้จับคู่กับความละเอียด 640×512, เครื่องตรวจจับอินฟราเรด 12μm พิกเซล โดยรักษาความเข้ากันได้สูงกับรูปแบบเซ็นเซอร์ความร้อนแบบไม่มีการระบายความร้อนทั่วไป คุณลักษณะของฮาร์ดแวร์ที่เข้ากันเป็นอย่างดีช่วยลดการเบี่ยงเบนของภาพที่เกิดจากสภาวะที่ไม่ตรงกันระหว่างเลนส์และชิปเซ็นเซอร์

3. สาขาการมองเห็น

เลนส์รองรับแนวทแยง 130 องศา, แนวนอน 102 องศา, FOV กว้างแนวตั้ง 83 องศา อุปกรณ์ได้รับการครอบคลุมฉากในขอบเขตกว้างโดยไม่ต้องมีชุดสแกนเชิงกลเพิ่มเติม คุณสมบัตินี้ทำให้การออกแบบโครงสร้างทางกลโดยรวมของอุปกรณ์ถ่ายภาพความร้อนง่ายขึ้น

4. ประสิทธิภาพการมุ่งเน้น

ช่วงโฟกัสต่อเนื่องครอบคลุม 0.5 เมตรถึงระยะอนันต์ ประสิทธิภาพการโฟกัสสร้างสมดุลระหว่างการดำเนินการตรวจสอบระยะใกล้และงานเฝ้าระวังระยะไกล มันขยายขอบเขตระยะทางที่ใช้งานได้ของเลนส์ทางยาวโฟกัส 4.1 มม. นี้สำหรับการใช้งานจริง

5. ดัชนีสิ่งแวดล้อมและเครื่องกล

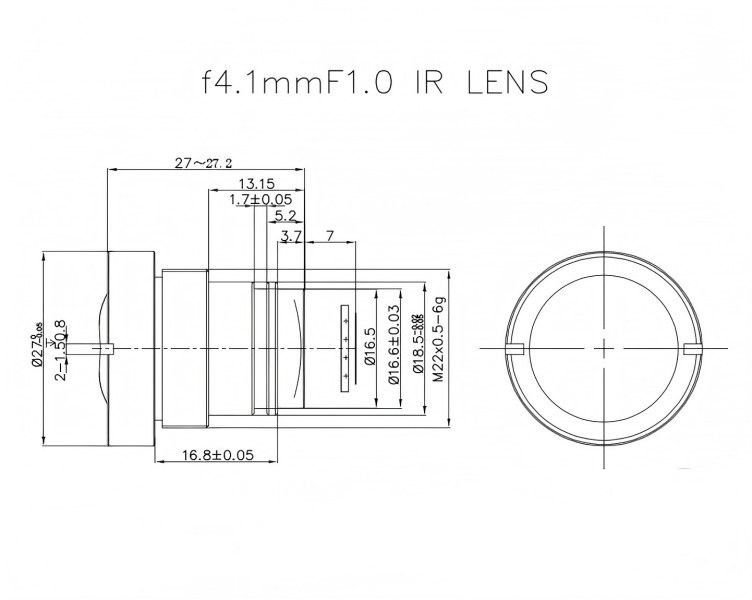

ขอบเขตอุณหภูมิในการทำงานครอบคลุมตั้งแต่ลบ 40 องศาเซลเซียสถึงบวก 80 องศาเซลเซียส พื้นผิวเลนส์ด้านหน้ามีมาตรฐานกันน้ำและกันฝุ่น IP67 ใช้อินเทอร์เฟซเธรดมาตรฐานเมาท์ M22×0.5 เพื่อปรับปรุงงานประกอบ น้ำหนักสุทธิอยู่ที่ประมาณ 25 กรัม ซึ่งถือเป็นแนวทางที่ดีสำหรับการพัฒนาผลิตภัณฑ์อุปกรณ์น้ำหนักเบา

6. ตัวชี้วัดคุณภาพของภาพ

เมื่อติดตั้งการเคลือบป้องกันแสงสะท้อน AR ไว้ การส่งผ่านแสงจะเกิน 88 เปอร์เซ็นต์ การส่องสว่างสัมพัทธ์คงอยู่เหนือ 80 เปอร์เซ็นต์ ค่าความผิดเพี้ยนจะต่ำกว่า 45 เปอร์เซ็นต์ ตัวบ่งชี้กลุ่มนี้ให้ความสมดุลที่ดีระหว่างลักษณะการถ่ายภาพมุมกว้างและประสิทธิภาพคุณภาพของภาพในโลกแห่งความเป็นจริงของเลนส์ออพติคอลอินฟราเรด

ข้อดีด้านประสิทธิภาพ

1. ความไวแสงความร้อนที่ดีเยี่ยมในสภาวะแสงน้อย

รูรับแสงสูงสุด F1.0 เพิ่มประสิทธิภาพการรวบรวมพลังงานการแผ่รังสี เมื่อทำงานในสภาพแวดล้อมที่มีแสงสลัวและมีรังสีต่ำ เลนส์อินฟราเรดความร้อนนี้สามารถเพิ่มคอนทราสต์ของภาพความร้อนได้อย่างเห็นได้ชัด โดยจะลดความน่าจะเป็นของการเบลอของภาพเมื่อสัญญาณอินฟราเรดเป้าหมายอ่อนลง และให้รากฐานของภาพที่เสถียรสำหรับการสังเกตฉากที่มีแสงรังสีต่ำ

2. การครอบคลุมฉากที่กว้างเป็นพิเศษ

FOV กว้างแนวทแยง 130 องศาช่วยให้หน่วยฮาร์ดแวร์เดี่ยวสามารถตรวจสอบขอบเขตเชิงพื้นที่ที่ขยายได้ ผู้ดำเนินโครงการอาจลดจำนวนกล้องถ่ายภาพความร้อนทั้งหมดที่จำเป็นสำหรับการตรวจสอบพื้นที่ทั้งหมดตามลำดับ การเปลี่ยนแปลงนี้นำมาซึ่งการลดลงโดยตรงสำหรับค่าใช้จ่ายในการก่อสร้างระบบโดยรวม เทคโนโลยีออปติคัล BOSHI ปรับเส้นทางแสงให้เหมาะสมเพื่อรับประกันคุณภาพของภาพที่ใช้งานได้ภายใต้สภาพมุมมองที่กว้างเช่นนี้

3. ความสม่ำเสมอในการถ่ายภาพที่เชื่อถือได้

การส่องสว่างสัมพัทธ์ที่สูงกว่า 80 เปอร์เซ็นต์ช่วยยับยั้งปัญหาขอบภาพมืดได้อย่างมีประสิทธิภาพ กรอบภาพจะรักษาความสว่างสม่ำเสมอทั่วทุกพื้นที่ การส่งผ่านมากกว่า 88 เปอร์เซ็นต์ช่วยลดการสูญเสียพลังงานอินฟราเรดภายในเส้นทางการส่งสัญญาณแสง เทคโนโลยีออพติคัล BOSHI ดำเนินการสอบเทียบซ้ำสำหรับเลนส์ออพติคอลอินฟราเรดนี้ งานสอบเทียบช่วยให้มั่นใจได้ว่าเอาต์พุตภาพที่คงที่ในระหว่างสถานะการทำงานต่อเนื่องระยะยาว

4. การปรับตัวด้านสิ่งแวดล้อมที่แข็งแกร่ง

การป้องกันเลนส์ด้านหน้าระดับ IP67 พร้อมขอบเขตการทำงานที่อุณหภูมิกว้างช่วยให้การทำงานมีเสถียรภาพท่ามกลางฝน ฝุ่น สภาพแวดล้อมที่เย็นจัดและร้อนจัด เลนส์อินฟราเรดความร้อนไม่ต้องการการบำรุงรักษาด้วยตนเองบ่อยครั้ง เหมาะกับการติดตั้งกลางแจ้งและสถานการณ์การใช้งานภาคสนามอุตสาหกรรมที่รุนแรง

5. โครงสร้างที่กะทัดรัดเพื่อการบูรณาการที่สะดวก

ตัวกล้องน้ำหนักเบา 25 กรัมและตัวยึด M22×0.5 มาตรฐาน ช่วยลดความยากในการออกแบบกลไกสำหรับอุปกรณ์ถ่ายภาพความร้อนขนาดจิ๋ว นักพัฒนาผลิตภัณฑ์สามารถลดภาระงานในการปรับเปลี่ยนโครงสร้างในระหว่างขั้นตอนการรวมผลิตภัณฑ์ได้ ช่วยลดระยะเวลาการวิจัยและพัฒนาฮาร์ดแวร์ระบายความร้อนเทอร์มินัล

6. ความสามารถในการปรับโฟกัสอเนกประสงค์

ระยะโฟกัสต่ำสุด 0.5 เมตร รองรับการตรวจจับเป้าหมายในระยะใกล้ เมื่อเปรียบเทียบกับโซลูชันเลนส์โฟกัสคงที่ระยะไกลเพียงอย่างเดียว ผลิตภัณฑ์ทางยาวโฟกัส 4.1 มม. นี้ขยายความครอบคลุมการใช้งาน ตอบสนองความต้องการในการสังเกตระยะไกลจากโครงการเชิงปฏิบัติหลายโครงการ

ฟิลด์แอปพลิเคชัน

1. การตรวจสอบความปลอดภัยปริมณฑล

เลนส์ออพติคอลอินฟราเรดที่มี FOV แบบกว้างนี้ให้ความสามารถในการเฝ้าระวังความร้อนมุมกว้างสำหรับสถานที่โรงงาน โซนสวนสาธารณะ บริเวณชายแดน และบริเวณที่พักอาศัย โดยทำงานตรวจจับการบุกรุกได้ตลอด 24 ชั่วโมงโดยไม่ต้องป้อนแสงที่มองเห็นได้ การตรวจสอบความปลอดภัยในขอบเขตถือเป็นทิศทางการใช้งานหลักอย่างหนึ่งสำหรับชุดผลิตภัณฑ์จาก BOSHI Optical Technology

2. การตรวจสอบความร้อนทางอุตสาหกรรม

เลนส์อินฟราเรดความร้อนรองรับการคัดกรองอุณหภูมิอุปกรณ์ การวินิจฉัยข้อผิดพลาดของตู้ไฟฟ้า การตรวจสอบการรั่วไหลของความร้อนในท่อ และงานลาดตระเวนความปลอดภัยของโรงงาน เจ้าหน้าที่ในสถานที่สามารถค้นพบแหล่งความร้อนที่ผิดปกติได้ทันท่วงที เพื่อป้องกันเหตุการณ์ด้านความปลอดภัยทางอุตสาหกรรมที่อาจเกิดขึ้น คุณสมบัติการจับคู่ความละเอียด 640×512 รับประกันการจับรายละเอียดความร้อนอย่างละเอียดในภารกิจการตรวจสอบทางอุตสาหกรรม

3. การขนส่งอัจฉริยะและการมองเห็นยานพาหนะ

ผู้ใช้อาจปรับใช้เลนส์สำหรับการมองเห็นตอนกลางคืนด้วยความร้อนในรถยนต์และงานตรวจสอบการจราจรบนถนน ภายใต้สถานการณ์ที่มีหมอกหนา เวลากลางคืน และทัศนวิสัยต่ำ ประสิทธิภาพการจับคู่พิกเซลขนาด 12μm ช่วยคนเดินถนนและการระบุสิ่งกีดขวาง ช่วยเพิ่มระดับการรับประกันความปลอดภัยสำหรับระบบที่เกี่ยวข้องกับการจราจรอัจฉริยะ

4. น้ำหนักบรรทุกของระบบไร้คนขับ

เลนส์ออพติคอลอินฟราเรดนี้ได้รับประโยชน์จากคุณสมบัติน้ำหนักเบาเพียง 25 กรัม ซึ่งทำหน้าที่เป็นน้ำหนักบรรทุกความร้อนน้ำหนักเบาสำหรับยานพาหนะทางอากาศไร้คนขับ หุ่นยนต์ และยานพาหนะภาคพื้นดินไร้คนขับ ดำเนินกิจกรรมการค้นหาและช่วยเหลือ การติดตามความเสี่ยงไฟป่า และมอบหมายการลาดตระเวนภูมิประเทศ ตัวยึด M22×0.5 มอบความได้เปรียบในการติดตั้งที่รวดเร็วสำหรับการประกอบน้ำหนักบรรทุกบนแพลตฟอร์มไร้คนควบคุม

5. ความปลอดภัยสาธารณะและการช่วยเหลือฉุกเฉิน

สำหรับการวางตำแหน่งระบายความร้อนในการดับเพลิงและการค้นหาและกู้ภัย เลนส์ทำงานได้ดีในสภาพแวดล้อมที่มืด มีควัน หรือมีสิ่งกีดขวางทางการมองเห็น สัญญาณความร้อนสามารถทะลุการรบกวนของควันบางส่วนและล็อคตำแหน่งเป้าหมายได้ Wide FOV ช่วยให้ผู้เผชิญเหตุสแกนไซต์ในพื้นที่ขนาดใหญ่ได้อย่างรวดเร็วในระหว่างการดำเนินการฉุกเฉิน

6. การติดตามการเกษตรและสิ่งแวดล้อม

ผู้ปฏิบัติงานใช้ประโยชน์จากเลนส์อินฟราเรดความร้อนนี้เพื่อดำเนินการวิเคราะห์อุณหภูมิพืชพรรณ การสังเกตสัตว์ป่า และการติดตามการกระจายความร้อนของสิ่งแวดล้อม โดยให้การสนับสนุนข้อมูลที่ถูกต้องสำหรับการศึกษาด้านการเกษตรและการวิจัยสิ่งแวดล้อมในระบบนิเวศ เกรด IP67 ทำให้เลนส์เหมาะสำหรับงานสังเกตการณ์ภาคสนามกลางแจ้งในระยะยาว
