เลนส์ถ่ายภาพความร้อนทางยาวโฟกัส 19 มม

บทนำโดยย่อของผลิตภัณฑ์

เลนส์ความร้อนอินฟราเรด F1.0 19 มม. ที่พัฒนาโดย BOSHI Optical Technology เป็นส่วนประกอบด้านแสงประสิทธิภาพสูงที่ปรับแต่งสำหรับระบบถ่ายภาพความร้อนอินฟราเรดคลื่นยาวที่ทำงานภายในแถบความยาวคลื่น 8‑12μm เลนส์อินฟราเรด 19 มม. นี้รองรับเครื่องตรวจจับอินฟราเรด 640×512,12μm และให้ความสมดุลที่ดีระหว่างขอบเขตการมองเห็นแนวนอนในระดับปานกลางกับความสามารถในการรวบรวมแสงที่โดดเด่น เลนส์อินฟราเรดคลื่นยาวที่ผลิตโดยเทคโนโลยีออพติคอล BOSHI นี้ใช้การเคลือบ AR บนพื้นผิวแสงที่สัมผัสทั้งหมด และมอบโครงสร้างกันน้ำระดับ IP67 ส่วนหน้าเพื่อรับมือกับสภาวะที่ไม่เอื้ออำนวยกลางแจ้งที่ซับซ้อน มีโฟกัสที่ปรับได้ครอบคลุมระยะ 0.5 เมตรถึงระยะอนันต์ และรักษาประสิทธิภาพออพติคอลที่สม่ำเสมอในช่วง -40°C ถึง +80°C ให้การส่งผ่านที่น่าพอใจและเอาท์พุตการส่องสว่างสัมพัทธ์ โดยทำหน้าที่เป็นฮาร์ดแวร์ออปติกที่เชื่อถือได้สำหรับการตรวจสอบทางอุตสาหกรรม การรักษาความปลอดภัยปริมณฑล รวมถึงกล้องถ่ายภาพความร้อนสำหรับการวัดอุณหภูมิ

รายละเอียดสินค้าโดยละเอียด

1. การวิเคราะห์พารามิเตอร์

ข้อมูลจำเพาะเกี่ยวกับแสง:เลนส์อินฟราเรด 19 มม. นี้มาพร้อมกับรูรับแสงขนาดใหญ่พิเศษ F1.0 มุมมองแนวนอนสามารถเข้าถึง 22.85 องศา ซึ่งทำให้ระยะการตรวจจับและความสามารถในการครอบคลุมฉากสมดุลกัน ความยาวคลื่นในการทำงานตกอยู่ที่หน้าต่างบรรยากาศอินฟราเรดคลื่นยาว 8-12μm ซึ่งทำหน้าที่เป็นแถบสเปกตรัมหลักสำหรับการถ่ายภาพความร้อนแบบพาสซีฟ เลนส์ถ่ายภาพความร้อนสามารถรวบรวมรังสีอินฟราเรดที่เพียงพอสำหรับการสร้างภาพใหม่

ความเข้ากันได้ของเครื่องตรวจจับ:โครงสร้างทางแสงได้รับการปรับให้เหมาะสมกับความละเอียด 640×512 ร่วมกับเครื่องตรวจจับอินฟราเรดระยะพิทช์พิกเซล 12μm สามารถจับคู่กับโมดูลเซ็นเซอร์เลนส์ Uncooled IR กระแสหลักที่มีอยู่ในตลาดได้อย่างสมบูรณ์แบบ

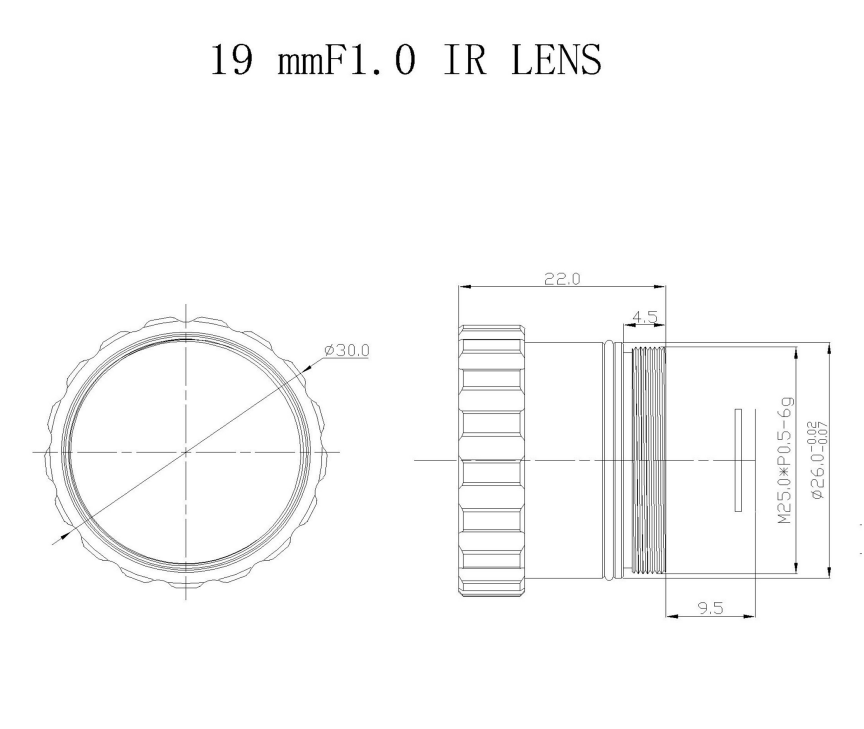

พารามิเตอร์เครื่องกลและสิ่งแวดล้อม:ใช้โครงสร้างเกลียวมาตรฐาน M25×0.5 Mount เพื่ออำนวยความสะดวกในการติดตั้งและงานประกอบ ช่วงการปรับโฟกัสครอบคลุม 0.5 เมตรถึงระยะอนันต์ และสามารถตอบสนองความต้องการในการสังเกตทั้งเป้าหมายระยะใกล้และฉากระยะไกล ช่วงอุณหภูมิในการทำงานขยายจาก −40°C ถึง +80°C ซึ่งปรับให้เข้ากับสภาพแวดล้อมการทำงานที่เย็นจัดและมีอุณหภูมิสูงพิเศษ ส่วนประกอบออปติคัลด้านหน้าได้รับระดับการป้องกันน้ำและฝุ่นระดับ IP67 เพื่อป้องกันฝุ่นและน้ำจากภายนอก

ดัชนีคุณภาพแสง: พื้นผิวแสงแบบสัมผัสใช้การเคลือบ AR การส่งผ่านโดยรวมของเลนส์อินฟราเรดคลื่นยาวนี้สามารถบรรลุได้ไม่น้อยกว่า 90 เปอร์เซ็นต์ การส่องสว่างสัมพัทธ์ของมันอยู่เหนือร้อยละ 86 ค่าความบิดเบี้ยวจะถูกควบคุมต่ำกว่าลบ 10 เปอร์เซ็นต์เพื่อรับประกันประสิทธิภาพของรูปทรงเรขาคณิตในการถ่ายภาพ

2. ข้อดีด้านประสิทธิภาพ

1. คอลเลกชันแสงที่เหนือกว่า:โครงสร้างรูรับแสงขนาดใหญ่พิเศษ F1.0 ช่วยเพิ่มประสิทธิภาพในการรับโฟตอนอินฟราเรดอย่างมีนัยสำคัญ เมื่อสัญญาณรังสีความร้อนอ่อน กล้องถ่ายภาพความร้อนที่ติดตั้งเลนส์อินฟราเรด 19 มม. ยังสามารถให้ภาพคอนทราสต์ของอุณหภูมิที่ชัดเจนได้

2. ประสิทธิภาพแสงสูง:AR Coating ร่วมมือกับกลุ่มเลนส์สายตาเพื่อลดการสูญเสียพลังงานอินฟราเรด การส่งผ่านโดยรวมจะสูงกว่า 90 เปอร์เซ็นต์ การส่องสว่างสัมพัทธ์ที่สูงกว่า 86 เปอร์เซ็นต์ช่วยให้ความสว่างของภาพสม่ำเสมอตั้งแต่กึ่งกลางภาพไปจนถึงขอบ และหลีกเลี่ยงปรากฏการณ์มุมมืดบนภาพได้อย่างมีประสิทธิภาพ

3. การปรับตัวต่อสภาพแวดล้อมที่รุนแรง:เลนส์ส่วนหน้ามีระดับการป้องกัน IP67 ซึ่งป้องกันการบุกรุกของฝุ่นและการกัดเซาะของน้ำกระเซ็น ขอบเขตอุณหภูมิการทำงานที่กว้างช่วยลดการเคลื่อนตัวของความร้อนแบบออปติคอลได้อย่างมีประสิทธิภาพ เทคโนโลยีออปติคัล BOSHI ดำเนินการตรวจสอบความสามารถในการปรับอุณหภูมิอย่างเข้มงวดสำหรับออปติกถ่ายภาพความร้อนนี้ ดังนั้นประสิทธิภาพการถ่ายภาพที่เสถียรจึงสามารถรักษาไว้ได้ภายใต้การเปลี่ยนแปลงของอุณหภูมิบ่อยครั้ง

4.การปรับโฟกัสแบบยืดหยุ่น:ช่วงโฟกัสตั้งแต่ 0.5 เมตรถึงระยะอนันต์ รองรับการสลับระหว่างการตรวจสอบเป้าหมายระยะสั้นและงานตรวจสอบระยะไกลได้อย่างราบรื่น ผู้ใช้สามารถปรับโฟกัสให้เสร็จสิ้นตามข้อกำหนดระยะห่างของวัตถุจริง

5. การบิดเบือนที่ควบคุมได้:ดัชนีความผิดเพี้ยนอยู่ต่ำกว่าลบ 10 เปอร์เซ็นต์ โดยจะลดการเสียรูปทางเรขาคณิตของภาพที่ส่งออก และเพิ่มความแม่นยำในการวัดสำหรับการวัดอุณหภูมิตามสถานการณ์การใช้งานที่เกี่ยวข้อง

6. อินเทอร์เฟซมาตรฐาน:เกลียวมาตรฐานแบบเมาท์ M25×0.5 สามารถเชื่อมต่อและบูรณาการได้อย่างรวดเร็วกับชุดกล้องถ่ายภาพความร้อนอินฟราเรดที่ไม่มีการระบายความร้อนกระแสหลักส่วนใหญ่ในตลาด ช่วยลดภาระงานการแก้ไขแบบกำหนดเองสำหรับผู้ประกอบระบบ

3. สาขาการสมัคร

1. การรักษาความปลอดภัยปริมณฑลและการตรวจสอบชายแดน:ผลิตภัณฑ์ออปติคัลเพื่อความปลอดภัยเป็นทิศทางผลิตภัณฑ์หลักประการหนึ่งของ BOSHI Optical Technology เลนส์ IR แบบไม่ระบายความร้อนนี้สามารถติดตั้งกับกล้องเฝ้าระวังความร้อนกลางแจ้งได้ ใช้การตรวจจับผู้บุกรุกตลอดทั้งวันโดยไม่ต้องอาศัยความช่วยเหลือจากแสงที่มองเห็นได้ สถานการณ์การใช้งานทั่วไป ได้แก่ การตรวจสอบรั้วบริเวณขอบโรงงาน การป้องกันขอบเขตสวนสาธารณะ และงานการตรวจสอบชายแดน

2.การบำรุงรักษาเชิงคาดการณ์ทางอุตสาหกรรม:เลนส์อินฟราเรด 19 มม. นี้สามารถประกอบเข้ากับอุปกรณ์ตรวจสอบความร้อนได้ พนักงานสามารถใช้อุปกรณ์นี้เพื่อค้นหาข้อผิดพลาดที่เกิดจากความร้อนสูงเกินสำหรับสิ่งอำนวยความสะดวกด้านพลังงาน ตลับลูกปืนกล ตู้ไฟฟ้า และระบบท่อ การค้นพบข้อผิดพลาดตั้งแต่เนิ่นๆ ช่วยหลีกเลี่ยงการสูญเสียการปิดอุปกรณ์โดยไม่คาดคิด

3.ระบบป้องกันอัคคีภัยและการเตือนภัยล่วงหน้า:เลนส์อินฟราเรดคลื่นยาวสามารถนำไปใช้ในโครงการตรวจสอบไฟป่าและงานตรวจสอบความเสี่ยงจากไฟไหม้คลังสินค้า สามารถจับจุดอุณหภูมิสูงผิดปกติได้ล่วงหน้า และให้สัญญาณเตือนล่วงหน้าสำหรับอุบัติเหตุไฟไหม้

4. ระบบตรวจมองความร้อนที่ติดตั้งในยานพาหนะ:โดยทำหน้าที่เป็นส่วนประกอบเสริมการมองเห็นในเวลากลางคืนสำหรับยานพาหนะพิเศษ ภายใต้สภาพแวดล้อมที่มืดสนิทหรือสภาพอากาศที่มีหมอกหนา ระบบจะเสร็จสิ้นการตรวจจับคนเดินถนน สิ่งกีดขวางบนถนน และสัตว์ป่า

5. การตรวจจับการอนุรักษ์พลังงานในอาคาร:สามารถจับคู่กับเครื่องถ่ายภาพความร้อนแบบพกพาได้ พนักงานใช้กล้องถ่ายภาพความร้อนนี้เพื่อตรวจสอบสถานการณ์การสูญเสียความร้อนที่ผนังอาคาร ตำแหน่งอากาศรั่ว และปัญหาข้อบกพร่องของชั้นฉนวน ให้การสนับสนุนข้อมูลสำหรับการปรับปรุงการประหยัดพลังงานของอาคาร

6.น้ำหนักบรรทุกของระบบไร้คนขับ:ผลิตภัณฑ์นี้สามารถรวมเข้ากับอุปกรณ์ UAV ได้ ดำเนินการสำรวจความร้อนทางอากาศ การตรวจสอบสภาพแวดล้อม และภารกิจช่วยเหลือการค้นหา ประสิทธิภาพระดับ IP67 รับประกันการทำงานการบินกลางแจ้งของ UAV
