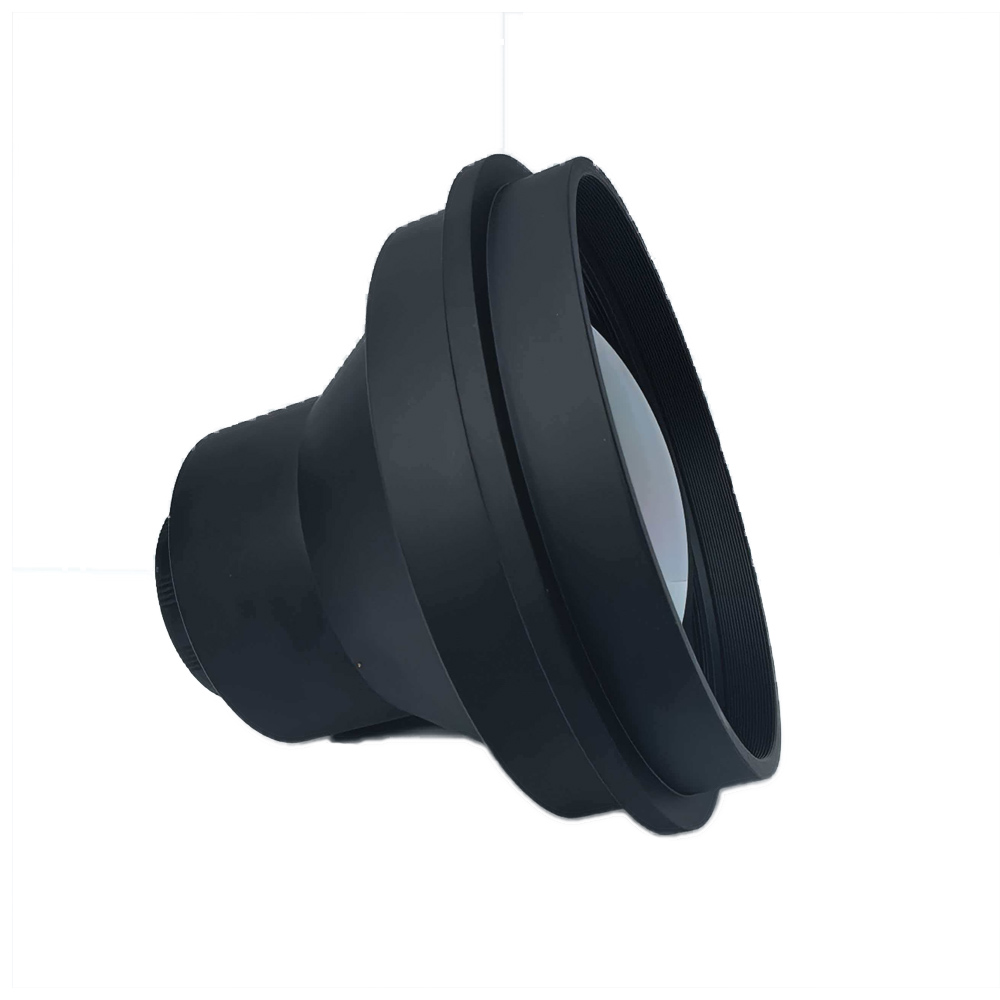

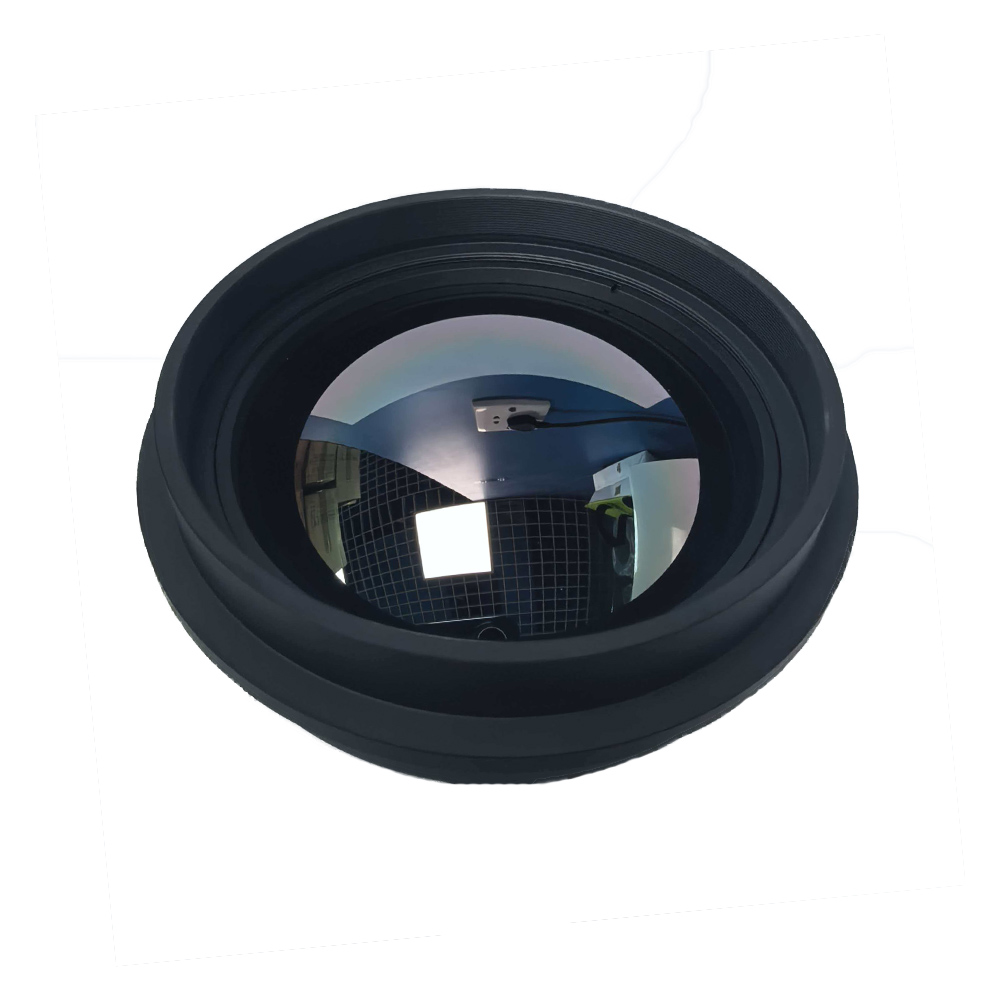

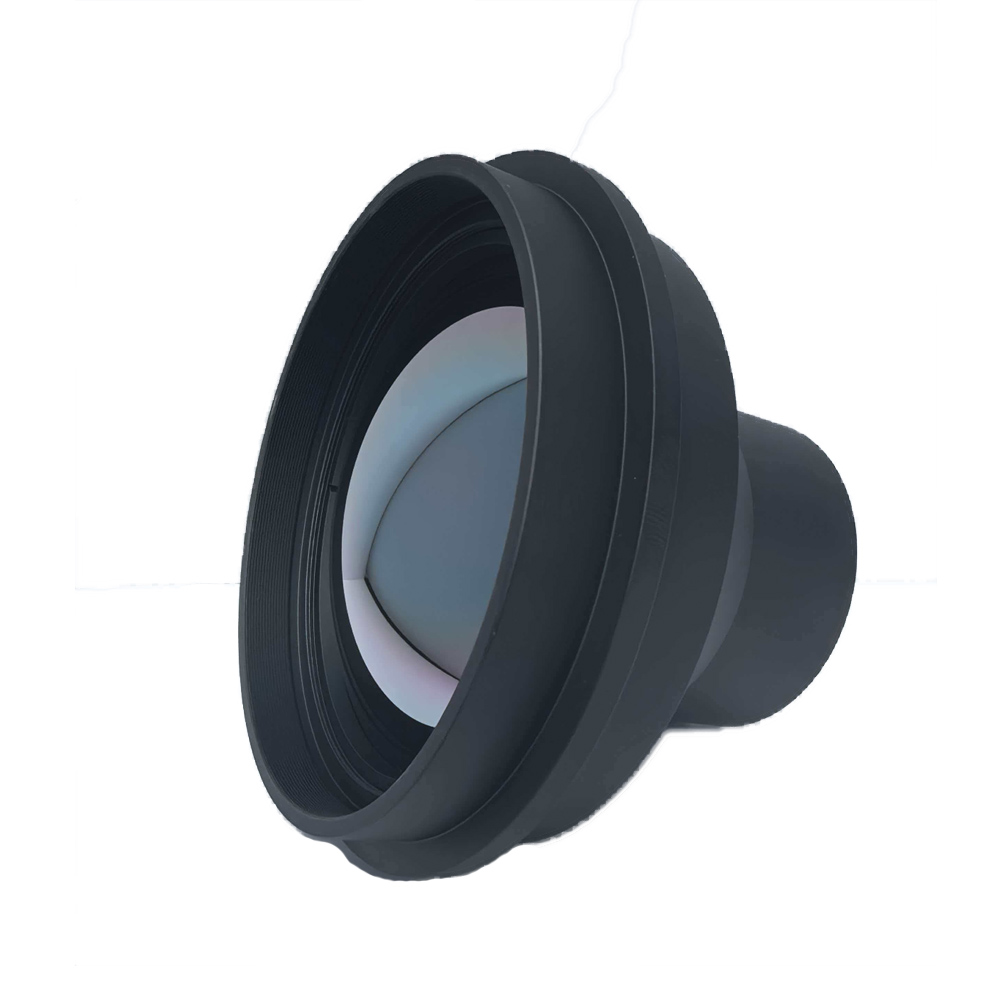

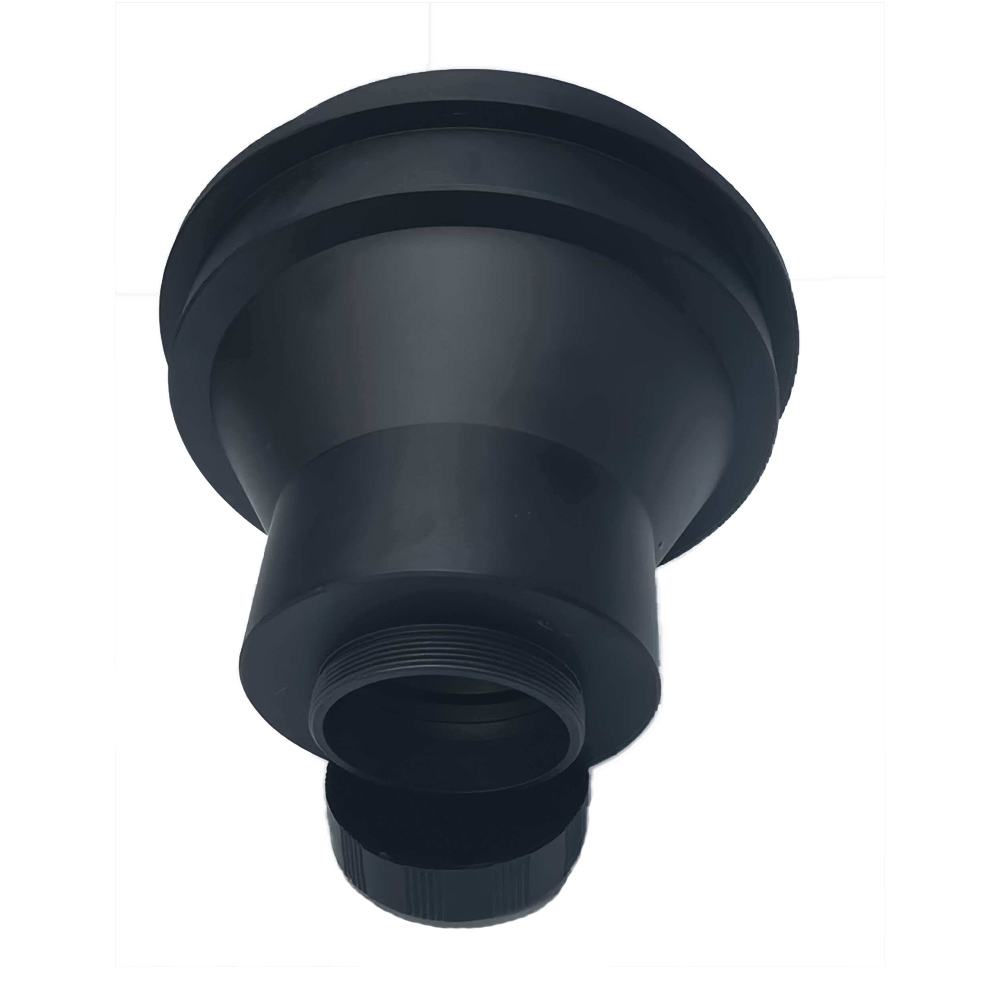

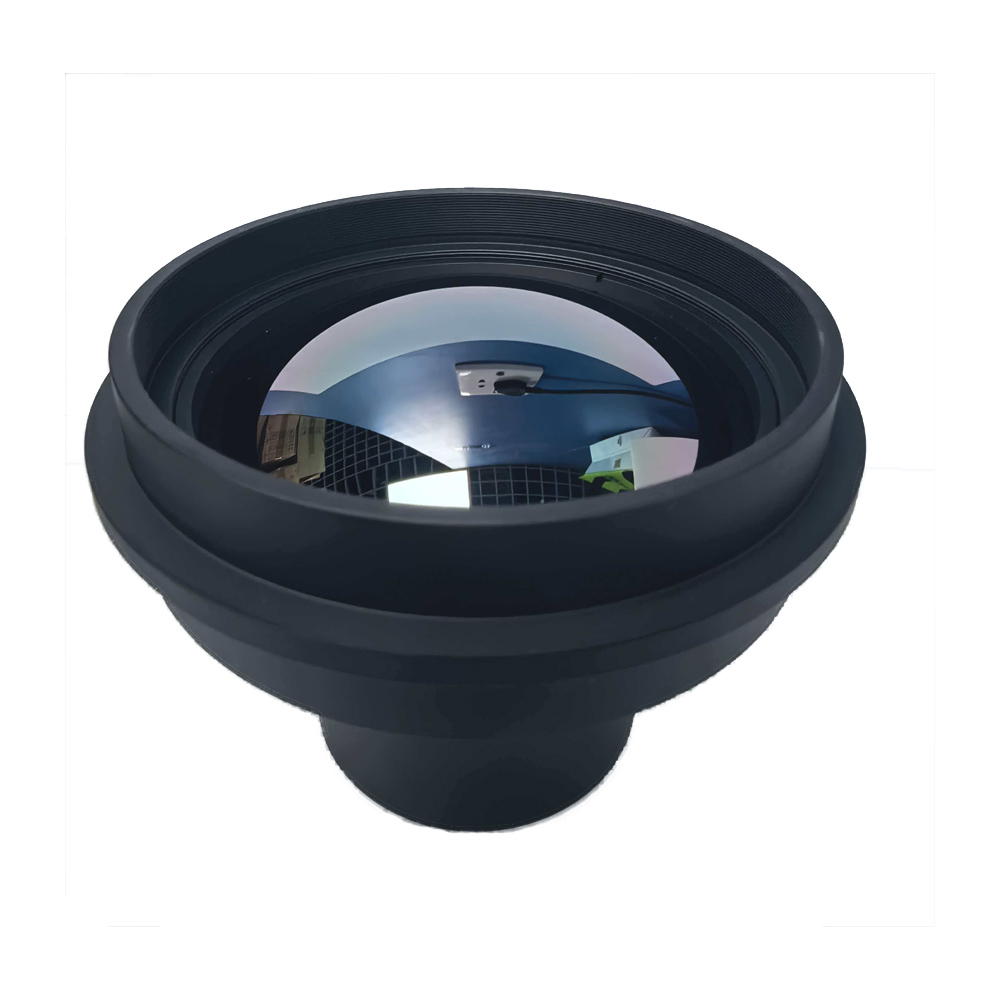

เลนส์ถ่ายภาพความร้อนทางยาวโฟกัส 75 มม

คำอธิบายโดยย่อของผลิตภัณฑ์

ประสิทธิภาพสูงขนาดนี้เลนส์ถ่ายภาพความร้อน 75 มมได้รับการพัฒนาและผลิตโดยอิสระโดยโบชิ ออพติคอลเทคโนโลยี. เลนส์ถ่ายภาพความร้อนนี้ได้รับการปรับให้เหมาะสมเพื่อจับคู่กับเครื่องตรวจจับความร้อน 17μm ขนาด 640×512 เพื่อให้ได้เอาต์พุตภาพอินฟราเรดคลื่นยาวที่มีความละเอียดสูง ใช้การออกแบบรูรับแสงขนาดใหญ่ F1.0 เลนส์ลดความร้อนแบบออปติคัลนี้ให้เอฟเฟกต์การลดความร้อนแบบออปติคัลที่สม่ำเสมอโดยไม่ต้องใช้ชุดโฟกัสแบบไฟฟ้าเพิ่มเติม และรักษาคุณภาพของภาพที่สม่ำเสมอตลอดอุณหภูมิการทำงานที่รุนแรงตั้งแต่ 40 องศาต่ำกว่าศูนย์ถึง 80 องศาเซนติเกรด เมื่อติดตั้งการเคลือบออพติคแบบสัมผัสความละเอียดสูง เลนส์สามารถส่งผ่านได้สูงถึง 88 เปอร์เซ็นต์ และความสว่างสัมพัทธ์มากกว่า 96 เปอร์เซ็นต์ เพื่อให้กระจายความสว่างได้สม่ำเสมอสำหรับขอบเขตการมองเห็นเต็มรูปแบบ ค่าความบิดเบี้ยวจะถูกควบคุมที่ 0.85 เปอร์เซ็นต์ เพื่อลดความเบี่ยงเบนทางเรขาคณิตของภาพที่ถ่าย ใช้มาตรฐานการติดตั้ง M34 เพื่อรองรับงานประกอบที่รวดเร็วและมั่นคง ระดับ IP67 ขององค์ประกอบด้านหน้าให้ประสิทธิภาพการป้องกันฝุ่นและความชื้นที่โดดเด่น ด้วยน้ำหนักสุทธิประมาณ 475 กรัม เลนส์ IR ขนาดกะทัดรัดนี้รองรับการใช้งานร่วมกับอุปกรณ์สังเกตการณ์อินฟราเรดหลายตัวได้อย่างราบรื่น การควบคุมคุณภาพการผลิตอย่างเข้มงวดที่ดำเนินการโดย BOSHI Optical Technology ทำให้เป้าหมายอินฟราเรดคลื่นยาวนี้เป็นส่วนประกอบแกนแสงที่เชื่อถือได้สำหรับงานสังเกตและติดตามความร้อนกลางแจ้ง

คำอธิบายรายละเอียดสินค้า

การวิเคราะห์พารามิเตอร์

1. ทางยาวโฟกัสและรูรับแสง เลนส์ถ่ายภาพความร้อนนี้มีความยาวโฟกัส 75 มม. พร้อมด้วยรูรับแสงขนาดใหญ่ F1.0 รูรับแสงที่ใหญ่ขึ้นจะสะสมพลังงานรังสีอินฟราเรดมากขึ้น โดยสามารถยกอัตราส่วนสัญญาณต่อเสียงรบกวนสำหรับการถ่ายภาพอินฟราเรดภายใต้สภาพการทำงานที่มีแสงน้อยได้อย่างมีประสิทธิภาพ

2. ความเข้ากันได้ของเครื่องตรวจจับ เลนส์เครื่องตรวจจับขนาด 17μm นี้ให้ผลลัพธ์ที่เข้ากันอย่างลงตัวกับเครื่องตรวจจับอินฟราเรดแบบไม่ระบายความร้อนขนาด 640×512 โดยให้ขอบเขตการมองเห็น 8.3 องศาในแนวนอนและ 6.6 องศาในแนวตั้ง เพื่อตอบสนองความต้องการในการสังเกตการณ์ในสถานการณ์ระยะไกลปานกลาง

3. โครงสร้างทางแสง เลนส์ IR ใช้รูปแบบการออกแบบเลนส์ลดความร้อนแบบออปติคัล โดยชดเชยปรากฏการณ์พร่ามัวจากความร้อนที่เกิดจากการเปลี่ยนแปลงของอุณหภูมิในวงกว้าง และขจัดข้อกำหนดสำหรับโครงสร้างโฟกัสที่ขับเคลื่อนด้วยมอเตอร์

4. การเคลือบด้วยแสงและดัชนีแสง การเคลือบออปติกแบบสัมผัสความละเอียดสูงให้การส่งผ่านข้อมูล 88 เปอร์เซ็นต์ ค่าการส่องสว่างสัมพัทธ์ที่สูงกว่า 96 เปอร์เซ็นต์รับประกันความสว่างที่เป็นเนื้อเดียวกันทั่วทั้งพื้นที่การถ่ายภาพ ดัชนีความผิดเพี้ยนจะคงอยู่ที่ 0.85 เปอร์เซ็นต์ เพื่อคืนค่าคุณสมบัติฉากจริงสำหรับเอาท์พุตการถ่ายภาพ

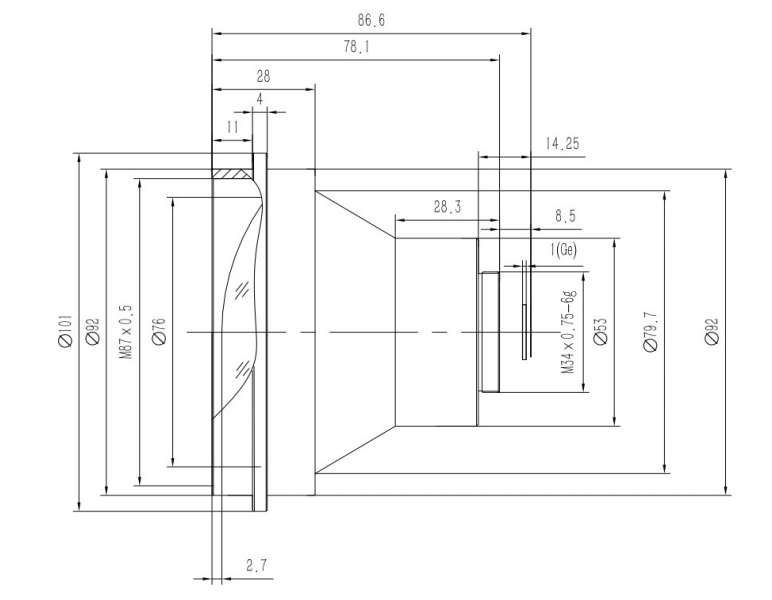

5. ข้อมูลจำเพาะทางเครื่องกลและสิ่งแวดล้อม เป็นไปตามข้อกำหนดการติดตั้ง M34 เพื่อการดำเนินการติดตั้งที่สะดวก องค์ประกอบด้านหน้าถึงระดับการป้องกันน้ำเข้า IP67 ขอบเขตอุณหภูมิในการทำงานครอบคลุมตั้งแต่ลบ 40 องศาเซนติเกรดถึงบวก 80 องศาเซนติเกรด น้ำหนักสุทธิอยู่ใกล้ 475 กรัมเพื่อความสะดวกในการรวมระบบที่มีน้ำหนักเบา

ข้อดีด้านประสิทธิภาพ

1. ความสามารถในการถ่ายภาพความร้อนที่เสถียร เทคโนโลยีแสง BOSHI ใช้เทคโนโลยีการลดความร้อนด้วยแสงแบบพาสซีฟกับวัตถุประสงค์อินฟราเรดคลื่นยาวนี้ เลนส์ถ่ายภาพความร้อน 75 มม. รักษาสถานะการโฟกัสที่คมชัดภายในขอบเขตอุณหภูมิการทำงานเต็มรูปแบบ หลีกเลี่ยงความเสี่ยงที่จะเกิดความล้มเหลวอันเนื่องมาจากชิ้นส่วนโฟกัสแบบอิเล็กทรอนิกส์ นอกจากนี้ยังลดการใช้พลังงานโดยรวมของระบบและลดโอกาสที่จะเกิดความผิดปกติทางกลไกอีกด้วย

2. ประสิทธิภาพทางแสงที่ยอดเยี่ยม การเคลือบการส่งผ่านแสงสูงของเลนส์ถ่ายภาพความร้อน F1.0 นี้ช่วยให้มั่นใจได้ถึงการป้อนพลังงานอินฟราเรดที่เพียงพอ การส่องสว่างสัมพัทธ์มากกว่า 96 เปอร์เซ็นต์ช่วยขจัดปัญหามุมมืดสำหรับกรอบภาพ ความบิดเบี้ยวต่ำเป็นพิเศษ 0.85 เปอร์เซ็นต์ ป้องกันการเสียรูปของรูปร่างเป้าหมาย โดยจะวางรากฐานที่มั่นคงสำหรับการวัดเป้าหมายและการระบุเป้าหมายที่แม่นยำ

3. การปรับตัวด้านสิ่งแวดล้อมที่แข็งแกร่ง ระดับการป้องกันองค์ประกอบด้านหน้า IP67 ปกป้องส่วนหลักของเลนส์ลดความร้อนแบบออปติคัลนี้จากฝุ่น ฝน และน้ำกระเซ็น โครงสร้างกลไกที่แข็งแกร่งช่วยให้เลนส์ IR สามารถรับมือกับสภาพอากาศกลางแจ้งที่ซับซ้อนและรุนแรงได้

4. คุณสมบัติการรวมระบบที่เป็นมิตร อินเทอร์เฟซ M34 ที่ได้มาตรฐานช่วยให้การประกอบกลไกรวดเร็ว คุณลักษณะน้ำหนักเบา 475 กรัมช่วยลดแรงกดดันในการบรรทุกสำหรับอุปกรณ์ที่ติดตั้งในยานพาหนะ อุปกรณ์ที่ลอยอยู่ในอากาศ และอุปกรณ์อินฟราเรดแบบพกพา

5. คุณภาพการผลิตที่เชื่อถือได้ BOSHI Optical Technology เสร็จสิ้นการออกแบบด้านการมองเห็น การประกอบเลนส์ และการสอบเทียบประสิทธิภาพภายในโรงงาน เลนส์เครื่องตรวจจับ 17μm ทุกตัวจะต้องผ่านการทดสอบวงจรอุณหภูมิอย่างเข้มงวดและการตรวจสอบประสิทธิภาพด้านแสงก่อนส่งมอบผลิตภัณฑ์

ฟิลด์แอปพลิเคชัน

1. ความมั่นคงชายแดนและปริมณฑล เลนส์ถ่ายภาพความร้อนนี้สามารถประกอบเข้ากับกล้องวงจรปิดแบบติดตั้งอยู่กับที่ รองรับฟังก์ชันการแจ้งเตือนขอบเขตระยะไกล เลนส์จับคู่ความร้อน 640×512 ตรวจจับผู้บุกรุกทั้งกลางวันและกลางคืน แม้ในสภาพแวดล้อมที่มืดสนิท

2. การสังเกตความร้อนจากยานพาหนะ เลนส์ลดความร้อนแบบออปติคัล F1.0 นี้ทำหน้าที่เป็นส่วนประกอบหลักสำหรับระบบตรวจสอบอินฟราเรดที่ติดตั้งในยานพาหนะ โดยจะดำเนินงานการตรวจจับอันตรายบนท้องถนนภายใต้สภาพอากาศที่มีหมอกหนา เวลากลางคืน และสภาพการมองเห็นที่ไม่ดีอื่นๆ

3. น้ำหนักบรรทุกของระบบไร้คนขับ ในฐานะที่เป็นหน่วยออปติคอลหลักของพ็อดอินฟราเรด UAV เป้าหมายอินฟราเรดคลื่นยาว 75 มม. นี้ทำหน้าที่ลาดตระเวนระยะกลาง สนับสนุนภารกิจเตือนภัยไฟป่าและธุรกิจติดตามสัตว์ป่า

4. การตรวจสอบอุณหภูมิอุตสาหกรรม เลนส์ IR พิกัด IP67 นี้ทำงานร่วมกับเครื่องตรวจจับอินฟราเรดความร้อน 640×512 รองรับการคัดกรองอุณหภูมิสำหรับอุปกรณ์ไฟฟ้า นอกจากนี้ยังตรวจสอบสภาพการทำงานของเตาเผาสำหรับสถานการณ์การใช้งานในอุตสาหกรรมหนักอีกด้วย

5. อุปกรณ์สังเกตความร้อนแบบพกพา เลนส์เครื่องตรวจจับ 17μm นี้สามารถรวมเข้ากับกล้องตาข้างเดียวจับความร้อนแบบมือถือได้ โดยให้ประสิทธิภาพด้านการมองเห็นที่เชื่อถือได้สำหรับการดำเนินการค้นหาและกู้ภัยตลอดจนภารกิจภาคสนามกลางแจ้งภายใต้สภาพอากาศที่ซับซ้อน
