เลนส์ถ่ายภาพความร้อนทางยาวโฟกัส 25 มม

ข้อมูลสรุปเกี่ยวกับผลิตภัณฑ์

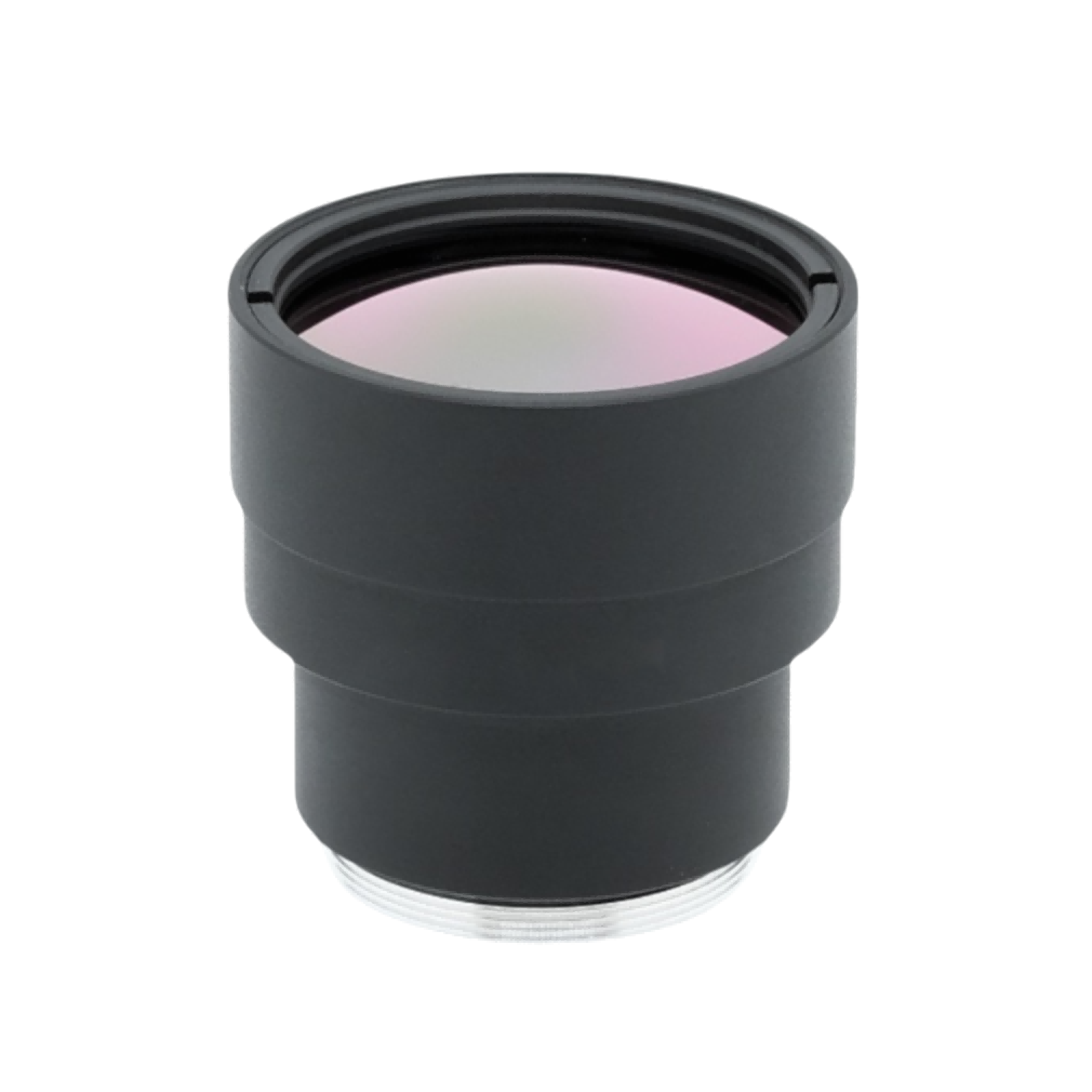

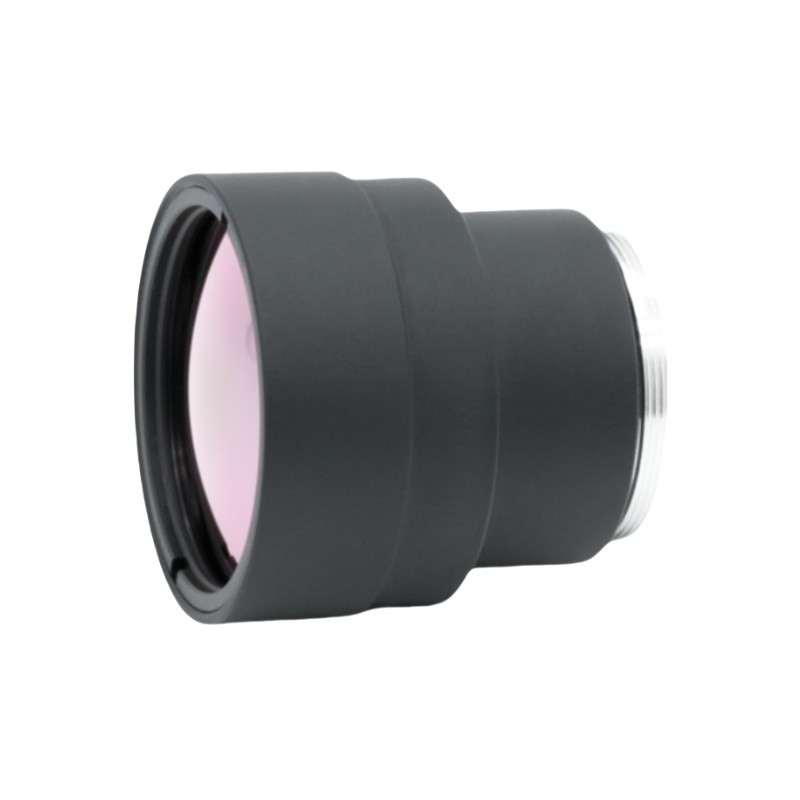

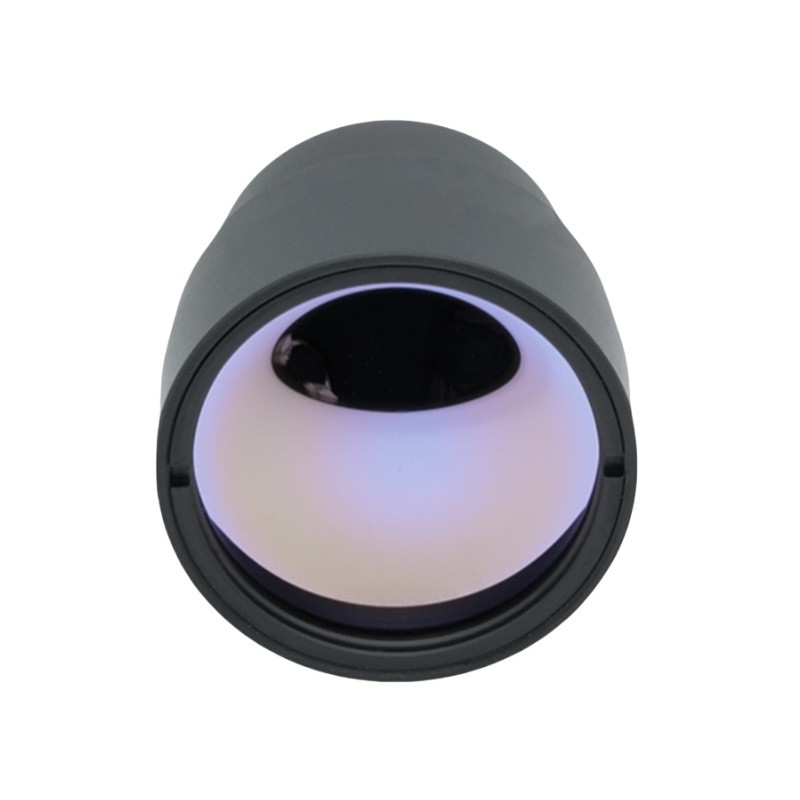

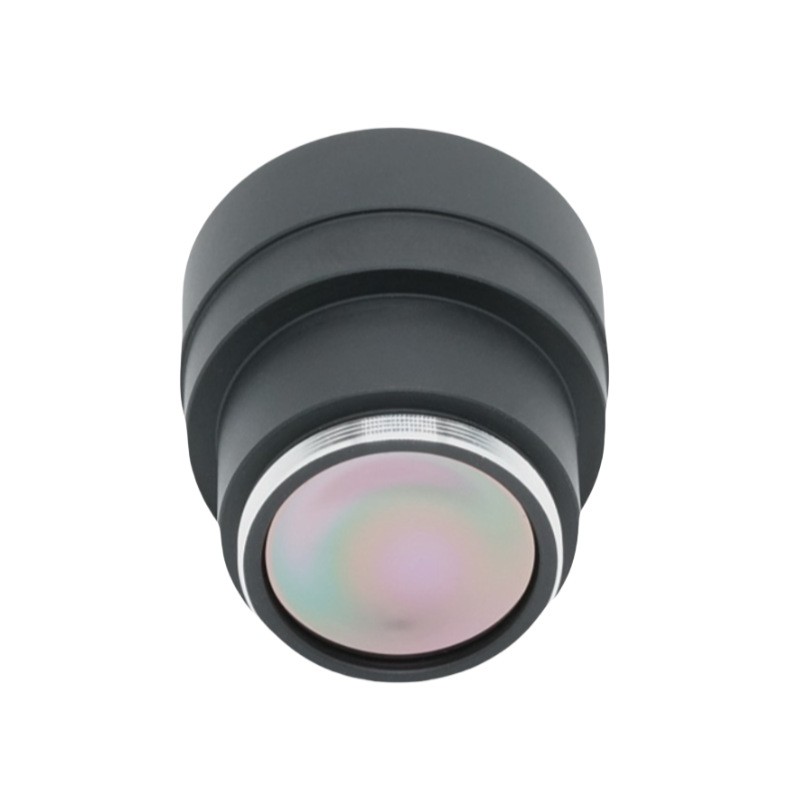

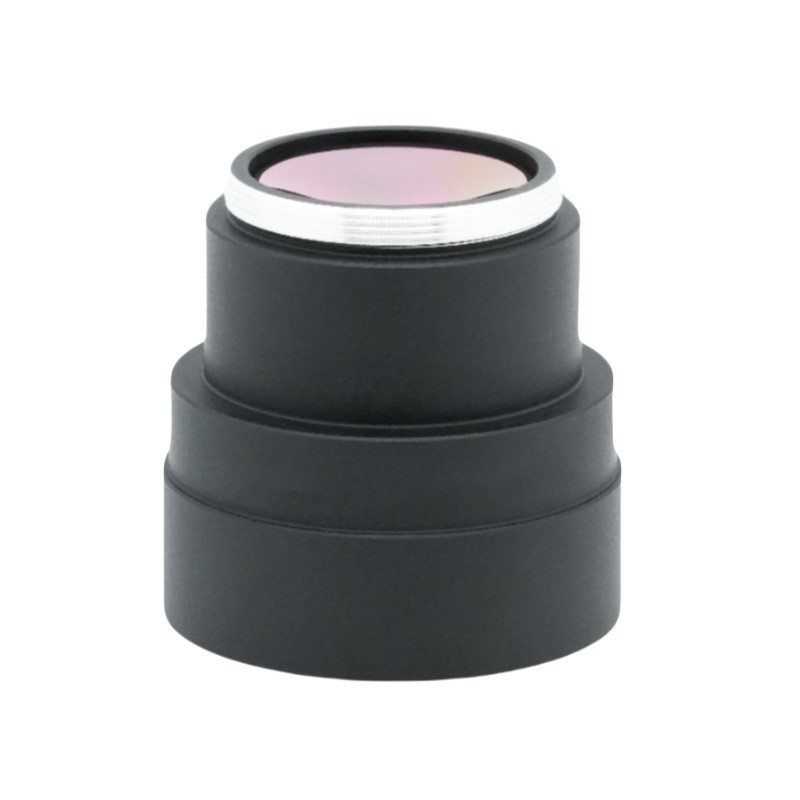

เลนส์อินฟราเรดคลื่นยาว F1.0 25 มม. นี้วิจัยและผลิตโดยอิสระโบชิ ออพติคอลเทคโนโลยี. เนื่องจากเลนส์ถ่ายภาพความร้อนประสิทธิภาพสูงที่ทำงานภายในแถบความยาวคลื่น 8-12μm เลนส์อินฟราเรดคลื่นยาวนี้จึงได้รับการปรับให้เหมาะสมสำหรับเครื่องตรวจจับความร้อนของเลนส์ 640×512, 12μm เลนส์อินฟราเรดมีโครงสร้างรูรับแสงขนาดใหญ่ F1.0 มอบประสิทธิภาพการรวบรวมแสงที่เหนือกว่า เพื่อรับมือกับสถานการณ์การทำงานที่มองเห็นได้ต่ำและการตรวจสอบอุณหภูมิต่ำ โครงสร้างการติดตั้งเลนส์ M22×0.5 รองรับการติดตั้งอย่างง่ายดายบนอุปกรณ์กล้องถ่ายภาพความร้อนที่ตรงกัน ส่วนประกอบเลนส์ส่วนหน้าได้รับเกรดการป้องกัน IP67 เพื่อมอบประสิทธิภาพการทำงานกลางแจ้งที่มั่นคง เลนส์กล้องถ่ายภาพความร้อนขนาด 25 มม. นี้ส่งผ่านได้มากกว่า 86 เปอร์เซ็นต์ และให้แสงสว่างสัมพัทธ์มากกว่า 97 เปอร์เซ็นต์ ในขณะเดียวกันก็รักษาความผิดเพี้ยนให้ต่ำกว่า 2 เปอร์เซ็นต์ ช่วงการปรับโฟกัสครอบคลุม 2 เมตรถึงระยะอนันต์ และการทำงานที่เสถียรสามารถทำได้ภายใต้สภาพแวดล้อมที่มีอุณหภูมิตั้งแต่ -40°C ถึง +80°C เทคโนโลยีออปติคอล BOSHI ใช้การสอบเทียบที่แม่นยำสำหรับผลิตภัณฑ์สำเร็จรูปแต่ละรายการ เพื่อรักษาเอาต์พุตภาพที่มีเสถียรภาพสำหรับอุปกรณ์ถ่ายภาพความร้อนแบบเฝ้าระวังทางอุตสาหกรรมและความปลอดภัย

รายละเอียดสินค้าโดยละเอียด

1. พารามิเตอร์

พารามิเตอร์ทางแสงของผลิตภัณฑ์นี้ใช้การปรับจูนแบบมืออาชีพที่เสร็จสิ้นโดย BOSHI Optical Technology ทางยาวโฟกัสสูงถึง 25 มม. และตั้งค่า F‑number ที่ F1.0 ความยาวคลื่นในการทำงานอยู่ภายในแถบอินฟราเรดคลื่นยาว 8‑12μm ซึ่งเป็นของผลิตภัณฑ์เลนส์อินฟราเรดคลื่นยาวมาตรฐาน เลนส์อินฟราเรดนี้เข้ากันได้อย่างสมบูรณ์แบบกับเครื่องตรวจจับความร้อนของเลนส์ขนาด 640×512, 12μm และปรับให้เข้ากับโมดูลเซ็นเซอร์อินฟราเรดที่ไม่มีการระบายความร้อนกระแสหลัก มุมมองแนวทแยงถึง 22.5 องศา มุมมองแนวนอนถึง 17.7 องศา และมุมมองแนวตั้งถึง 14.1 องศา การกำหนดค่าพารามิเตอร์ดังกล่าวทำให้มีความสามารถในการสังเกตที่โดดเด่นสำหรับงานตรวจสอบระยะปานกลาง

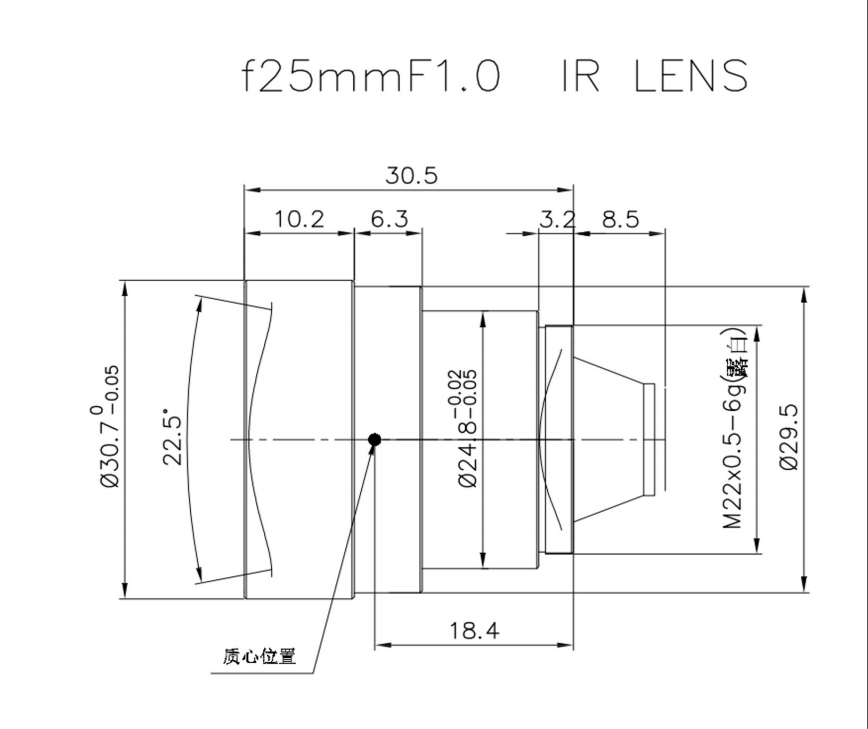

พารามิเตอร์ทางกลและสิ่งแวดล้อมมาจากการออกแบบมาตรฐานของเทคโนโลยีออปติคอล BOSHI อินเทอร์เฟซการติดตั้งเลนส์ M22×0.5 ช่วยให้ผู้ผลิตอุปกรณ์สามารถประกอบผลิตภัณฑ์และบูรณาการอุปกรณ์ให้เสร็จสมบูรณ์ได้ ขอบเขตการปรับโฟกัสขยายตั้งแต่ 2 เมตรไปจนถึงระยะอนันต์ ซึ่งสามารถตอบสนองความต้องการในการตรวจสอบระยะสั้นและข้อกำหนดในการตรวจสอบระยะไกล ช่วงอุณหภูมิในการทำงานครอบคลุม −40°C ถึง +80°C ดังนั้นเลนส์ถ่ายภาพความร้อนสามารถรักษาผลงานที่มั่นคงภายใต้สภาพแวดล้อมที่มีสภาพอากาศรุนแรง ยูนิตเลนส์ด้านหน้ามีระดับการป้องกัน IP67 เพื่อรองรับการใช้งานกลางแจ้งในสภาพที่ซับซ้อน

พารามิเตอร์คุณภาพของการถ่ายภาพขึ้นอยู่กับกระบวนการเคลือบป้องกันแสงสะท้อนขั้นสูง พื้นผิวแสงที่เปิดเผยได้รับการเคลือบ AR การส่งผ่านข้อมูลจริงจะสูงกว่า 86 เปอร์เซ็นต์ การส่องสว่างแบบสัมพัทธ์คงไว้สูงกว่า 97 เปอร์เซ็นต์ ค่าความผิดเพี้ยนจะถูกควบคุมต่ำกว่า 2 เปอร์เซ็นต์ ทุกดัชนีของเลนส์กล้องถ่ายภาพความร้อนนี้ผ่านการตรวจสอบอย่างเข้มงวดก่อนส่งมอบผลิตภัณฑ์

2. ข้อดีด้านประสิทธิภาพ

รูรับแสงขนาดใหญ่ F1.0: เทคโนโลยีออพติคอล BOSHI ใช้การออกแบบรูรับแสงขนาดใหญ่พิเศษบนเลนส์อินฟราเรด 25 มม. นี้ คุณสมบัติทางโครงสร้างช่วยเพิ่มประสิทธิภาพในการรับสัญญาณโฟตอนอินฟราเรดอย่างเห็นได้ชัด เมื่อทำงานภายใต้สภาพแวดล้อมที่มีการแผ่รังสีความร้อนต่ำ เลนส์ถ่ายภาพความร้อนสามารถส่งออกภาพถ่ายภาพความร้อนได้ชัดเจนกว่ามาก เมื่อเทียบกับผลิตภัณฑ์ที่มีค่ารูรับแสงน้อยกว่า

ความสม่ำเสมอของแสงที่ดีเยี่ยม: ดัชนีการส่องสว่างสัมพัทธ์ที่สูงกว่า 97 เปอร์เซ็นต์ ยับยั้งปรากฏการณ์มุมมืดที่บริเวณขอบภาพได้อย่างมีประสิทธิภาพ ดัชนีความผิดเพี้ยนต่ำกว่า 2 เปอร์เซ็นต์รับประกันความถูกต้องทางเรขาคณิตของภาพถ่ายภาพความร้อน คุณสมบัติด้านประสิทธิภาพนี้ให้การสนับสนุนทางเทคนิคที่เชื่อถือได้สำหรับสถานการณ์การใช้งานระบบระบายความร้อนที่มุ่งเน้นการวัด

การปรับให้เข้ากับสภาพแวดล้อมที่แข็งแกร่ง: เกรดการป้องกัน IP67 ของเลนส์ด้านหน้าทำให้สามารถป้องกันฝุ่นและความสามารถในการกันน้ำในระยะสั้นสำหรับการใช้งานกลางแจ้ง โครงสร้างออปติคอลที่ได้รับการปรับปรุงจากเทคโนโลยีออปติคอล BOSHI ยับยั้งปรากฏการณ์ออฟเซ็ตโฟกัสที่เกิดจากความผันผวนของอุณหภูมิที่รุนแรงได้อย่างมีประสิทธิภาพ เลนส์อินฟราเรดคลื่นยาวสามารถรักษาผลการถ่ายภาพที่สม่ำเสมอภายใต้สภาวะการเปลี่ยนแปลงที่คมชัดของอุณหภูมิ

การเคลือบ AR ที่มีการส่องผ่านสูง: ชั้นเคลือบของเลนส์กล้องถ่ายภาพความร้อน 25 มม. F1.0 นี้ช่วยลดการสูญเสียการสะท้อนของแสงอินฟราเรดบนพื้นผิว ช่วยส่งเสริมประสิทธิภาพการใช้พลังงานอินฟราเรดและยกอัตราส่วนสัญญาณต่อเสียงรบกวนของระบบกล้องถ่ายภาพความร้อนทั้งหมด โครงสร้างออพติคอลที่เข้ากันได้กับเลนส์ 12μm ช่วยให้ประสิทธิภาพของเซ็นเซอร์มีประสิทธิภาพเต็มที่

อินเทอร์เฟซมาตรฐานสำหรับผู้ใหญ่: โหมดการติดตั้งเลนส์ M22×0.5 รองรับการเปลี่ยนผลิตภัณฑ์ที่สะดวก พันธมิตรด้านอุปกรณ์ของ BOSHI Optical Technology สามารถดำเนินงานประกอบในปริมาณมากได้อย่างมีประสิทธิภาพด้วยอินเทอร์เฟซมาตรฐานนี้

3.สาขาการสมัคร

การเฝ้าระวังความปลอดภัยปริมณฑลกลางแจ้ง: สิ่งนี้เลนส์ถ่ายภาพความร้อนรองรับงานตรวจสอบพื้นที่ป้องกันชายแดน นอกจากนี้ยังสามารถดำเนินงานตรวจสอบความร้อนโดยรอบสำหรับพื้นที่โรงงานและโซนวิทยาเขตได้อีกด้วย เลนส์อินฟราเรด 25 มม. ทำงานตรวจจับผู้บุกรุกได้สำเร็จทั้งกลางวันและกลางคืนโดยไม่ต้องใช้แหล่งกำเนิดแสงเสริมที่มองเห็นได้ ประสิทธิภาพของโครงสร้างเกรด IP67 รับประกันการทำงานกลางแจ้งที่มั่นคงเป็นเวลานานสำหรับเลนส์อินฟราเรดคลื่นยาว

การบำรุงรักษาเชิงคาดการณ์ทางอุตสาหกรรม: เลนส์กล้องถ่ายภาพความร้อนนี้สามารถประกอบเข้ากับอุปกรณ์กล้องตรวจสอบความร้อนได้ ผู้ปฏิบัติงานใช้เลนส์ 12μm ที่เข้ากันกับประสิทธิภาพด้านออพติคอล เพื่อค้นหาความเสี่ยงที่จะเกิดความล้มเหลวจากความร้อนสูงเกินไปของอุปกรณ์ไฟฟ้า ส่วนประกอบตลับลูกปืนเชิงกล และตู้ไฟฟ้า ความสามารถในการจับคู่เครื่องตรวจจับ 640 × 512 ช่วยให้มั่นใจได้ถึงรายละเอียดของภาพที่สมบูรณ์สำหรับการวินิจฉัยข้อผิดพลาดของอุปกรณ์

การตรวจสอบการจราจรและการขนส่ง: ผลิตภัณฑ์นี้สามารถนำไปใช้กับงานตรวจจับอินฟราเรดการจราจรบนถนนได้ ทำหน้าที่บันทึกคุณสมบัติความร้อนของยานพาหนะและฟังก์ชันกระตุ้นการเตือนอุณหภูมิผิดปกติให้สมบูรณ์ คุณสมบัติระยะการมองเห็นระยะปานกลางของเลนส์ 25 มม. นี้เหมาะกับความต้องการในการตรวจสอบแบบเรียลไทม์ริมถนน

เพย์โหลดของระบบไร้คนขับ: คุณลักษณะปริมาตรกะทัดรัดของเลนส์ถ่ายภาพความร้อน F1.0 ทำให้เหมาะสำหรับอุปกรณ์หุ่นยนต์ภาคพื้นดินและการโหลดยานพาหนะทางอากาศไร้คนขับขนาดเล็ก ในสภาพอากาศที่มีหมอกหนา สภาพแวดล้อมในเวลากลางคืน หรือสภาพแวดล้อมที่เต็มไปด้วยควัน เลนส์อินฟราเรดรองรับการดำเนินการค้นหาและกู้ภัย

การป้องกันอัคคีภัยและการเตือนภัยล่วงหน้า: เลนส์อินฟราเรดคลื่นยาวรับภารกิจติดตามไฟป่า นอกจากนี้ยังตระหนักถึงฟังก์ชั่นเตือนอุณหภูมิภายในคลังสินค้าล่วงหน้า การกำหนดค่าทางยาวโฟกัส 25 มม. ช่วยให้ผู้ใช้บันทึกข้อมูลแหล่งความร้อนที่ผิดปกติในระยะปานกลางได้ทันท่วงที
