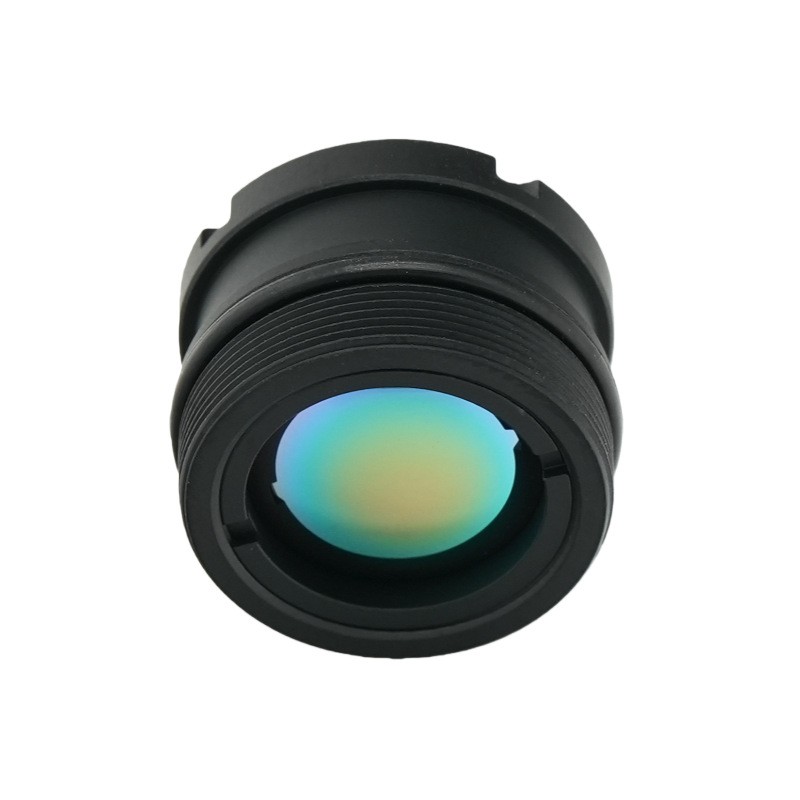

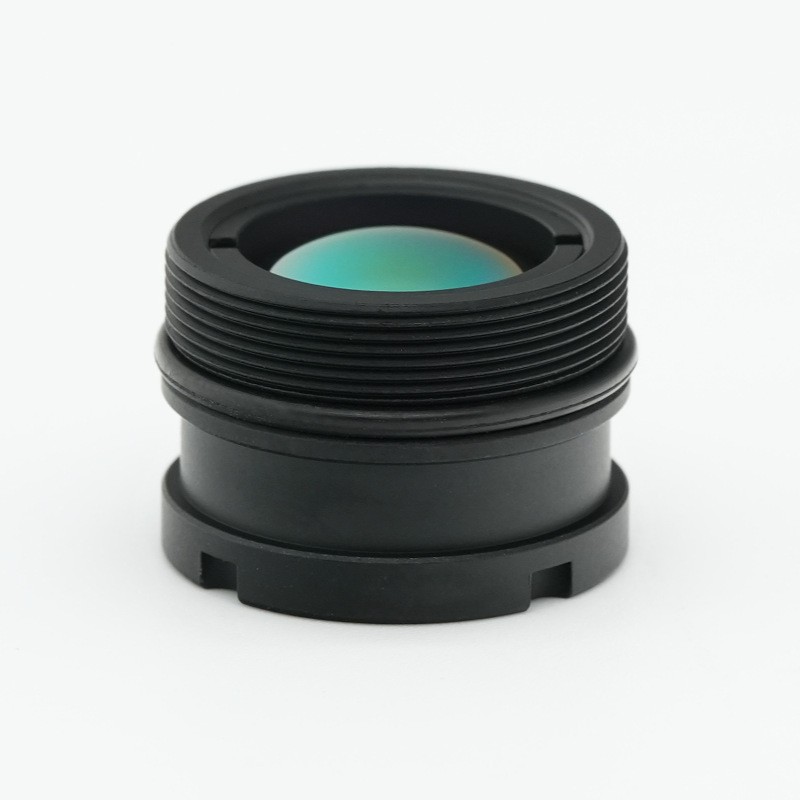

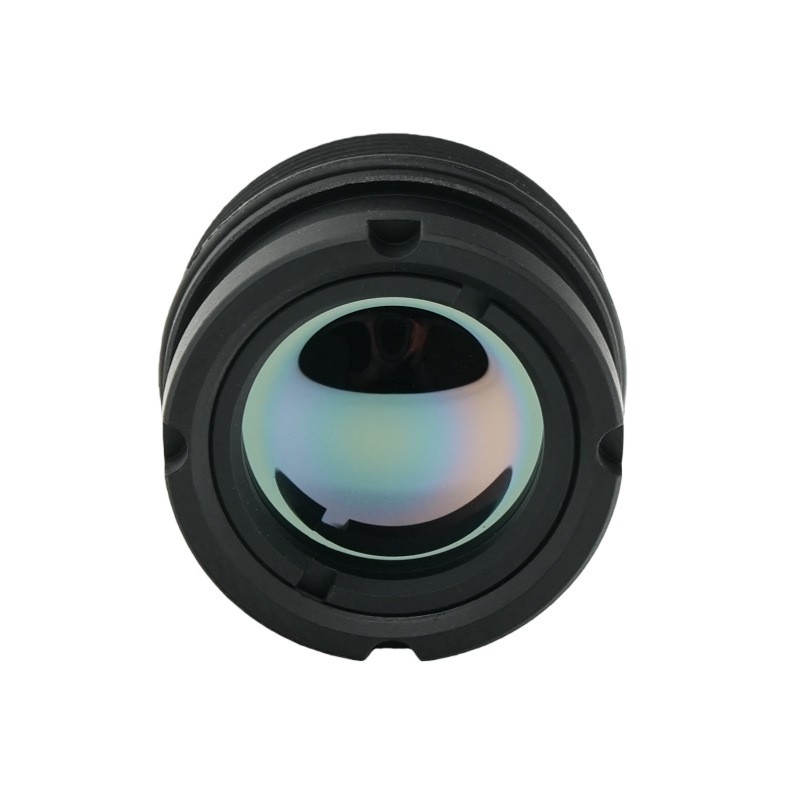

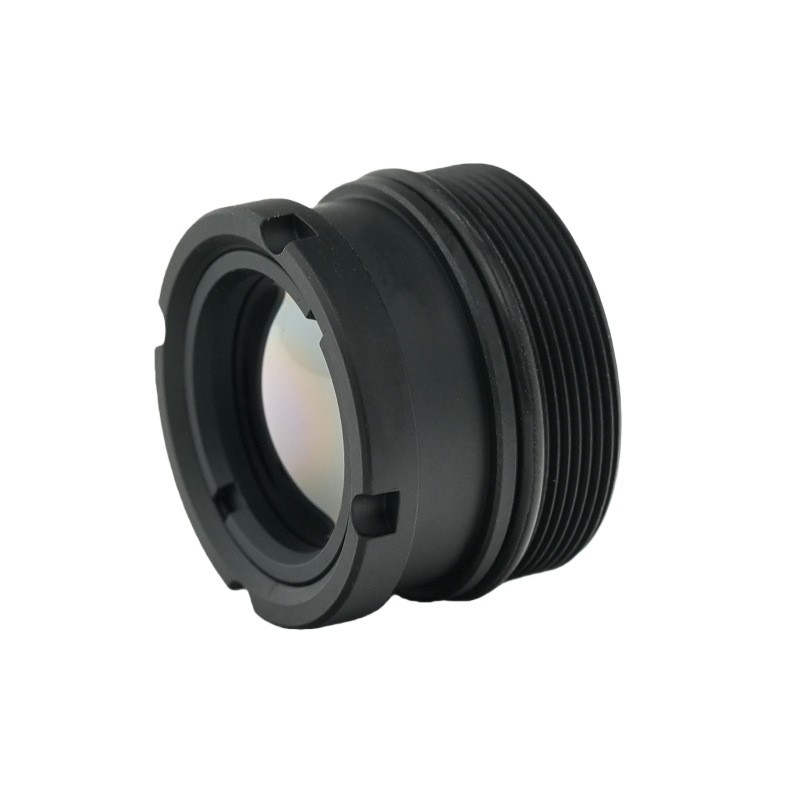

เลนส์ถ่ายภาพความร้อน M17 9.1 มม

ข้อมูลสรุปเกี่ยวกับผลิตภัณฑ์

เลนส์ถ่ายภาพความร้อนแบบไม่มีการระบายความร้อนระดับพรีเมี่ยมที่ผลิตโดยเทคโนโลยีออพติคัล BOSHI มอบประสิทธิภาพด้านแสงที่เชื่อถือได้สำหรับอุปกรณ์กล้องถ่ายภาพความร้อนแบบพกพาขนาดกะทัดรัด เลนส์อินฟราเรดคลื่นยาวทางยาวโฟกัส 9.1 มม. นี้มีรูรับแสง F1.0 ขนาดใหญ่พิเศษ และเข้ากันได้กับเครื่องตรวจจับขนาด 640×512 12μm อย่างสมบูรณ์แบบ ด้วยการเคลือบ HD และการป้องกันองค์ประกอบด้านหน้า IP67 จึงรักษาเอาต์พุตที่เสถียรตลอดช่วงอุณหภูมิที่กว้างสำหรับการใช้งานกลางแจ้งทุกสภาพอากาศ โดยทำหน้าที่เป็นแกนออปติคอลในอุดมคติสำหรับการตรวจสอบทางอุตสาหกรรม การตรวจสอบความปลอดภัย และสถานการณ์การใช้งานภาคสนามที่หลากหลาย โดยให้การส่งผ่านข้อมูลสูง การส่องสว่างสัมพัทธ์ที่ดี และการบิดเบือนที่ควบคุมอย่างดี เพื่อรองรับการถ่ายภาพความร้อนที่ชัดเจน

รายละเอียดสินค้าโดยละเอียด

พารามิเตอร์

1. พารามิเตอร์ประสิทธิภาพทางแสง เลนส์อินฟราเรดคลื่นยาวนี้ใช้ทางยาวโฟกัส 9.1 มม. และรูรับแสง F1.0 ความยาวคลื่นในการทำงานครอบคลุมแถบอินฟราเรดคลื่นยาว 8-12μm มุมมองแนวทแยงถึง 62.4 องศา มุมมองแนวนอนถึง 48.1 องศา และมุมมองแนวตั้งถึง 38.5 องศา มุมมองที่กว้างดังกล่าวรองรับงานสังเกตการณ์ในพื้นที่ขนาดใหญ่ การออกแบบรูรับแสงขนาดใหญ่จะรวบรวมรังสีอินฟราเรดที่เพียงพอภายใต้สภาวะแวดล้อมที่ซับซ้อนเพื่อการถ่ายภาพความร้อนที่มั่นคง

2. Detector matching parameters. พัฒนาโดยโบชิ ออพติคอลเทคโนโลยี เลนส์ถ่ายภาพความร้อนแบบไม่ระบายความร้อนนี้ได้รับการปรับให้เหมาะสมสำหรับเครื่องตรวจจับขนาด 640×512 ที่มีระยะพิกเซล 12μm โครงสร้างแสงของมันเหมาะกับโมดูลเซ็นเซอร์ความร้อนขนาดกะทัดรัดกระแสหลักในตลาด รอยเท้าทางแสงนั้นจัดตำแหน่งอย่างแม่นยำกับพื้นผิวเป้าหมายของเครื่องตรวจจับ ทำให้เล่นความละเอียดของเครื่องตรวจจับได้อย่างเต็มที่ และหลีกเลี่ยงขอบมืดของภาพหรือการสูญเสียความละเอียดที่เกิดจากความไม่ตรงกัน

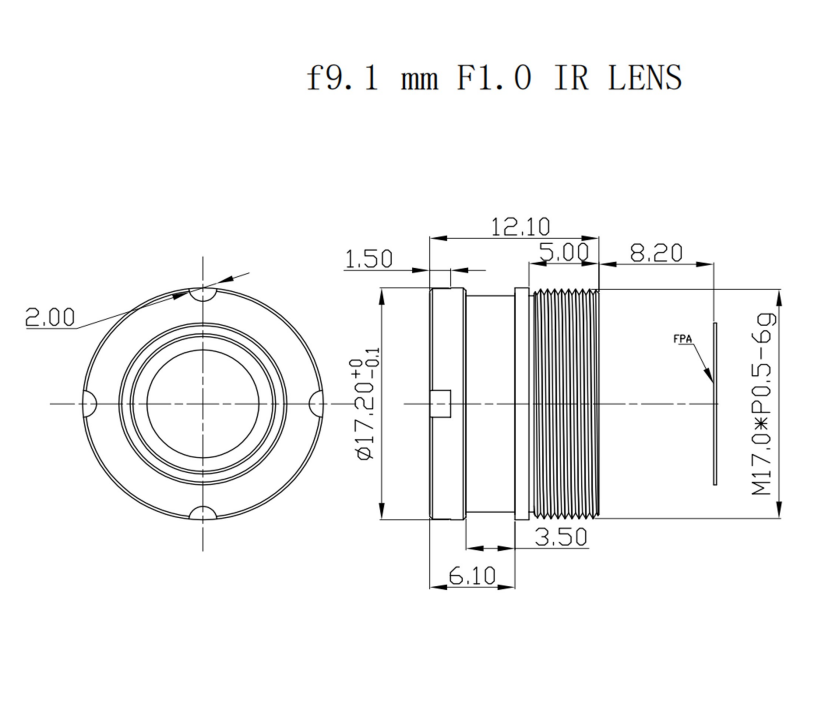

3. พารามิเตอร์ทางกลและสิ่งแวดล้อม เลนส์ใช้เมาท์เกลียว M17×0.5 เพื่อให้ประกอบกลไกได้ง่าย ช่วงโฟกัสครอบคลุม 3 เมตรถึงระยะอนันต์ ตอบสนองความต้องการการตรวจจับสำหรับทั้งเป้าหมายระยะใกล้และระยะไกล ช่วงอุณหภูมิในการทำงานตั้งแต่ -40°C ถึง +80°C เพื่อรับมือกับสภาพอากาศที่รุนแรงต่างๆ องค์ประกอบออปติคอลด้านหน้ามีระดับการป้องกันน้ำและฝุ่นระดับ IP67 เพื่อป้องกันฝุ่นและน้ำเข้า

4. ตัวชี้วัดคุณภาพแสง การส่งผ่านแสงของเลนส์ความร้อนนี้ไม่น้อยกว่า 90 เปอร์เซ็นต์ การส่องสว่างสัมพัทธ์จะอยู่เหนือ 84 เปอร์เซ็นต์ และค่าความผิดเพี้ยนจะคงต่ำกว่าลบ 10 เปอร์เซ็นต์ พื้นผิวแสงที่สัมผัสถูกเคลือบด้วย HD การส่งผ่านข้อมูลสูงจะช่วยลดการสูญเสียสัญญาณอินฟราเรด การส่องสว่างสัมพัทธ์ที่ดีช่วยให้มั่นใจได้ถึงความสว่างที่สม่ำเสมอสำหรับภาพแบบเต็มเฟรม การบิดเบือนที่ควบคุมได้ช่วยลดการเสียรูปของภาพที่เกิดจากมุมมองภาพมุมกว้าง

ข้อดีด้านประสิทธิภาพ

1. ความได้เปรียบของรูรับแสง F1.0 ขนาดใหญ่พิเศษ รูรับแสงขนาดใหญ่ F1.0 ของเลนส์อินฟราเรดคลื่นยาวนี้จับพลังงานรังสีอินฟราเรดได้มากขึ้น ความไวของการถ่ายภาพและระยะการตรวจจับที่มีประสิทธิภาพได้รับการปรับปรุงอย่างเห็นได้ชัดภายใต้สภาพแวดล้อมที่มีอุณหภูมิต่ำและรังสีต่ำ เทคโนโลยีออปติคอล BOSHI ทำการจำลองออพติคอลซ้ำแล้วซ้ำอีกสำหรับโครงสร้างรูรับแสง เพื่อปรับสมดุลการรับแสงและการควบคุมความคลาดเคลื่อน

2. การส่งผ่านข้อมูลสูงและข้อได้เปรียบในการเคลือบ HD การเคลือบ HD บนพื้นผิวที่เปิดโล่งทำให้เกิดการส่งผ่านแสงมากกว่า 90 เปอร์เซ็นต์สำหรับเลนส์ถ่ายภาพความร้อนที่ไม่มีการระบายความร้อนนี้ การเคลือบช่วยลดการสะท้อนของพื้นผิวได้อย่างมีประสิทธิภาพ เพิ่มคอนทราสต์ของภาพ และลดการรบกวนของภาพโกสต์ พลังงานอินฟราเรดน้อยลงในระหว่างการส่งสัญญาณ และสัญญาณอินฟราเรดที่ถูกต้องมากขึ้นจะเข้าสู่เครื่องตรวจจับขนาด 640×512 12μm

3. ความได้เปรียบในการส่องสว่างของขอบที่ดีเยี่ยม การส่องสว่างสัมพัทธ์ที่สูงกว่า 84 เปอร์เซ็นต์ ช่วยให้ความสว่างสม่ำเสมอทั่วทั้งกรอบภาพ ผลิตภัณฑ์เลนส์ความร้อนมุมกว้างจำนวนมากแสดงเอฟเฟกต์มุมมืดที่ชัดเจนบนขอบเฟรม เลนส์นี้แก้ไขข้อบกพร่องนี้ด้วยการปรับเลย์เอาต์ออพติคอลให้เหมาะสม และรับประกันรายละเอียดที่ชัดเจนสำหรับโซนสังเกตการณ์ชายขอบ

4. ข้อได้เปรียบด้านโครงสร้างกันน้ำส่วนหน้า IP67 องค์ประกอบออปติคัลด้านหน้าตรงตามมาตรฐานการป้องกัน IP67 ฝุ่นและน้ำกระเด็นไม่สามารถสร้างความเสียหายให้กับชิ้นส่วนออปติกภายในได้ ผู้ใช้สามารถปรับใช้เลนส์ความร้อนนี้สำหรับงานกลางแจ้งทุกสภาพอากาศโดยไม่ต้องมีเคสป้องกันเพิ่มเติม คุณลักษณะเชิงโครงสร้างนี้ช่วยลดต้นทุนการรวมระบบสำหรับอุปกรณ์กล้องถ่ายภาพความร้อนเทอร์มินัล

5. ข้อได้เปรียบในการปรับตัวของอุณหภูมิในวงกว้าง เลนส์ความร้อนทางยาวโฟกัส 9.1 มม. นี้ช่วยให้ประสิทธิภาพการถ่ายภาพมีความเสถียรตั้งแต่ -40°C ถึง +80°C ใช้กลไกลดความพร่ามัวจากความร้อนที่มีประสิทธิภาพ การโฟกัสจากความร้อนจะอยู่ที่ระดับต่ำภายใต้การเปลี่ยนแปลงของอุณหภูมิแวดล้อมที่คมชัด ดังนั้นอุปกรณ์ที่ติดตั้งเลนส์นี้จึงไม่จำเป็นต้องทำการโฟกัสแบบแมนนวลบ่อยครั้ง

6. Compact M17×0.5 mount interface advantage. ตัวยึดแบบเกลียว M17×0.5 ใช้พื้นที่การติดตั้งน้อย นำเสนอความสะดวกสบายที่ยอดเยี่ยมสำหรับการบูรณาการกล้องถ่ายภาพความร้อนขนาดเล็ก อุปกรณ์เลนส์น้ำหนักบรรทุกความร้อน UAV และอุปกรณ์ระบายความร้อนแบบพกพา สามารถรักษาปริมาตรและน้ำหนักของผลิตภัณฑ์จอเทอร์มินัลได้อย่างดีโดยไม่ทำให้ประสิทธิภาพด้านการมองเห็นลดลง

ฟิลด์แอปพลิเคชัน

1. สถานการณ์การรักษาความปลอดภัยและการเฝ้าระวังปริมณฑล อันนี้ไม่เย็นเลนส์ถ่ายภาพความร้อนเหมาะกับการป้องกันชายแดนกลางแจ้ง การตรวจสอบปริมณฑลของโรงงาน และงานเตือนภัยล่วงหน้าของไซต์งานแบบอัตโนมัติ ตรวจจับเป้าหมายผู้บุกรุกภายใต้ความมืดสนิท จากประสบการณ์โปรเจ็กต์อันยาวนานที่สั่งสมมาจากเทคโนโลยีออพติคัล BOSHI เลนส์อินฟราเรดคลื่นยาวนี้ทำหน้าที่เป็นส่วนประกอบออปติคัลหลักสำหรับผลิตภัณฑ์กล้องถ่ายภาพความร้อนที่แจ้งเตือนล่วงหน้าในขอบเขตจำนวนมาก

2. สถานการณ์การบำรุงรักษาเชิงคาดการณ์ทางอุตสาหกรรม กล้องถ่ายภาพความร้อนที่ติดตั้งเลนส์ความร้อนนี้จะทำการตรวจสอบความร้อนสำหรับอุปกรณ์ไฟฟ้า การตรวจสอบอุณหภูมิท่อ และการวินิจฉัยข้อบกพร่องทางกลที่มีความร้อนสูงเกินไป ผู้ปฏิบัติงานระบุความเสี่ยงของอุปกรณ์ที่ซ่อนอยู่ล่วงหน้าผ่านข้อมูลการกระจายอุณหภูมิที่บันทึกไว้ เพื่อให้ทราบถึงการบำรุงรักษาเชิงคาดการณ์ และลดการสูญเสียการปิดระบบที่ไม่คาดคิด

3. สถานการณ์น้ำหนักบรรทุกของยานพาหนะทางอากาศไร้คนขับ เลนส์อินฟราเรดคลื่นยาวนี้รองรับการสำรวจความร้อนทางอากาศ การป้องกันไฟป่า และภารกิจค้นหาและกู้ภัย เมาท์ M17×0.5 ขนาดกะทัดรัดปรับพื้นที่การติดตั้งที่จำกัดของอุปกรณ์เลนส์น้ำหนักบรรทุกความร้อน UAV การป้องกันระดับ IP67 ช่วยให้มั่นใจได้ถึงการทำงานที่เสถียรภายใต้สภาพทางอากาศกลางแจ้ง และขอบเขตการมองเห็นที่กว้างรองรับการสแกนภาคพื้นดินในขอบเขตกว้าง

4. สถานการณ์จำลองอุปกรณ์ถ่ายภาพความร้อนแบบมือถือ เลนส์ความร้อนนี้ใช้กับกล้องถ่ายภาพความร้อนดับเพลิงแบบพกพา อุปกรณ์กู้ภัยฉุกเฉิน และเครื่องมือตรวจจับการสูญเสียพลังงานในอาคาร ผลิตภัณฑ์มือถือกำหนดข้อกำหนดที่เข้มงวดเกี่ยวกับปริมาตรและน้ำหนักของส่วนประกอบ เลนส์ถ่ายภาพความร้อนแบบไม่ระบายความร้อนขนาดกะทัดรัดนี้เข้ากันกับการออกแบบผลิตภัณฑ์แบบมือถือ และให้เอาต์พุตภาพความร้อนที่เชื่อถือได้สำหรับผู้ปฏิบัติงานภาคสนาม

5. สถานการณ์การมองเห็นด้วยความร้อนที่ติดตั้งในยานพาหนะ เลนส์อินฟราเรดคลื่นยาวนี้รองรับการมองเห็นตอนกลางคืนของยานยนต์และการถ่ายภาพเสริมในการขับขี่แบบออฟโรด ให้เอาต์พุตภาพที่ถูกต้องภายใต้สภาพการขับขี่ที่มืดสนิท และช่วยให้ผู้ขับขี่รับรู้สิ่งกีดขวางบนถนนและอันตรายที่อาจเกิดขึ้น เกรด IP67 รับมือกับสภาพอากาศที่ซับซ้อนระหว่างที่รถวิ่ง

6. การสังเกตสัตว์ป่าและสถานการณ์การติดตามติดตามสิ่งแวดล้อม เลนส์ถ่ายภาพความร้อนนี้สนับสนุนการตรวจสอบจำนวนสัตว์ การเตือนภัยล่วงหน้าเกี่ยวกับไฟป่า และการวิจัยระบบนิเวศกลางแจ้ง โดยจับสัญญาณรังสีความร้อนของเป้าหมายที่เป็นสัตว์ป่าโดยไม่มีแหล่งกำเนิดแสงเพิ่มเติม การป้องกันระดับ IP67 และการปรับอุณหภูมิได้กว้างช่วยให้การทำงานมีเสถียรภาพในสภาพแวดล้อมเปิดโล่ง
