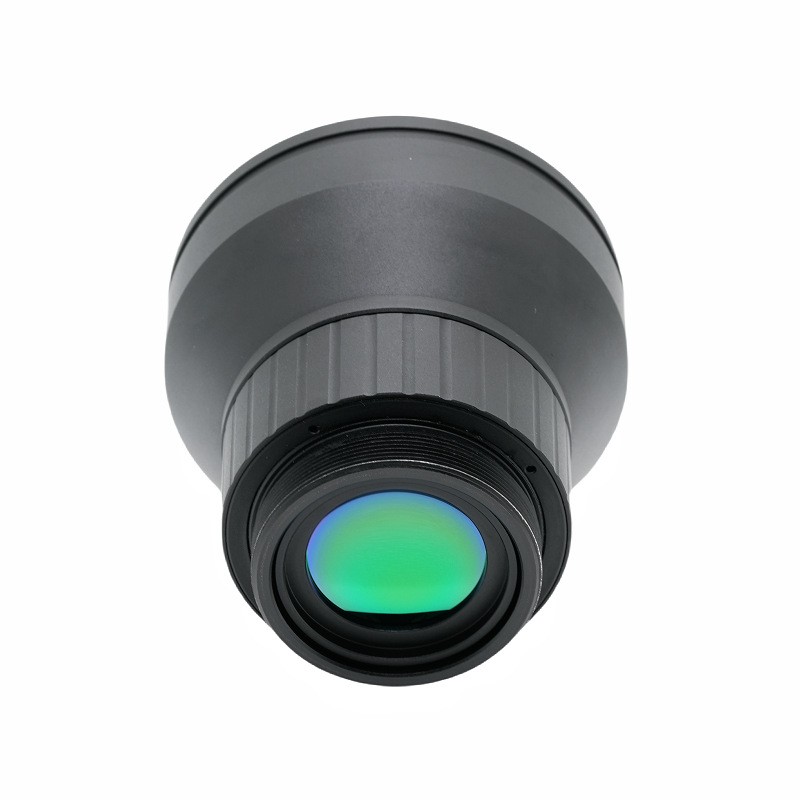

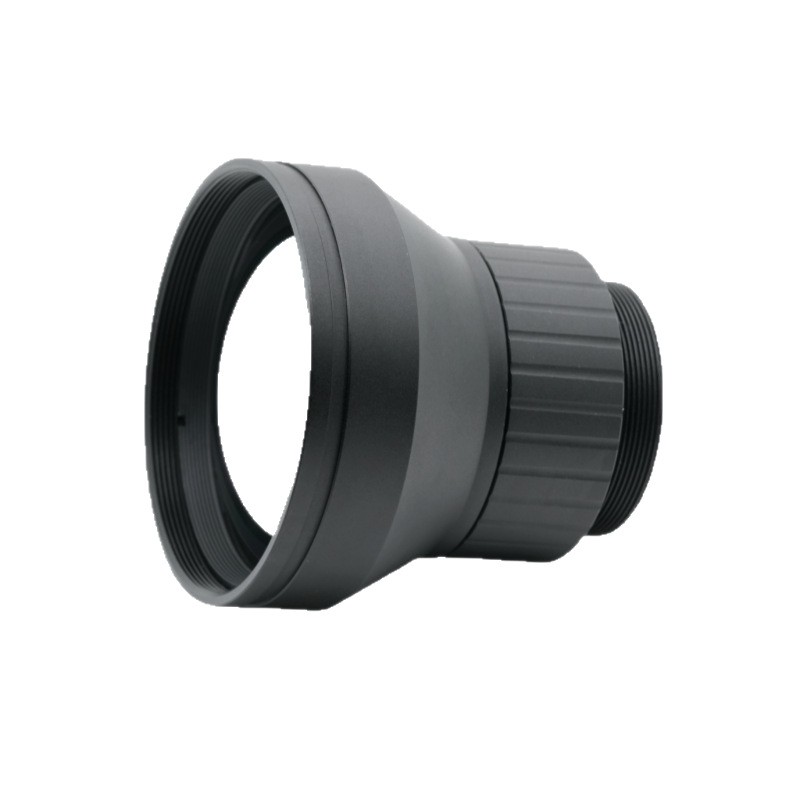

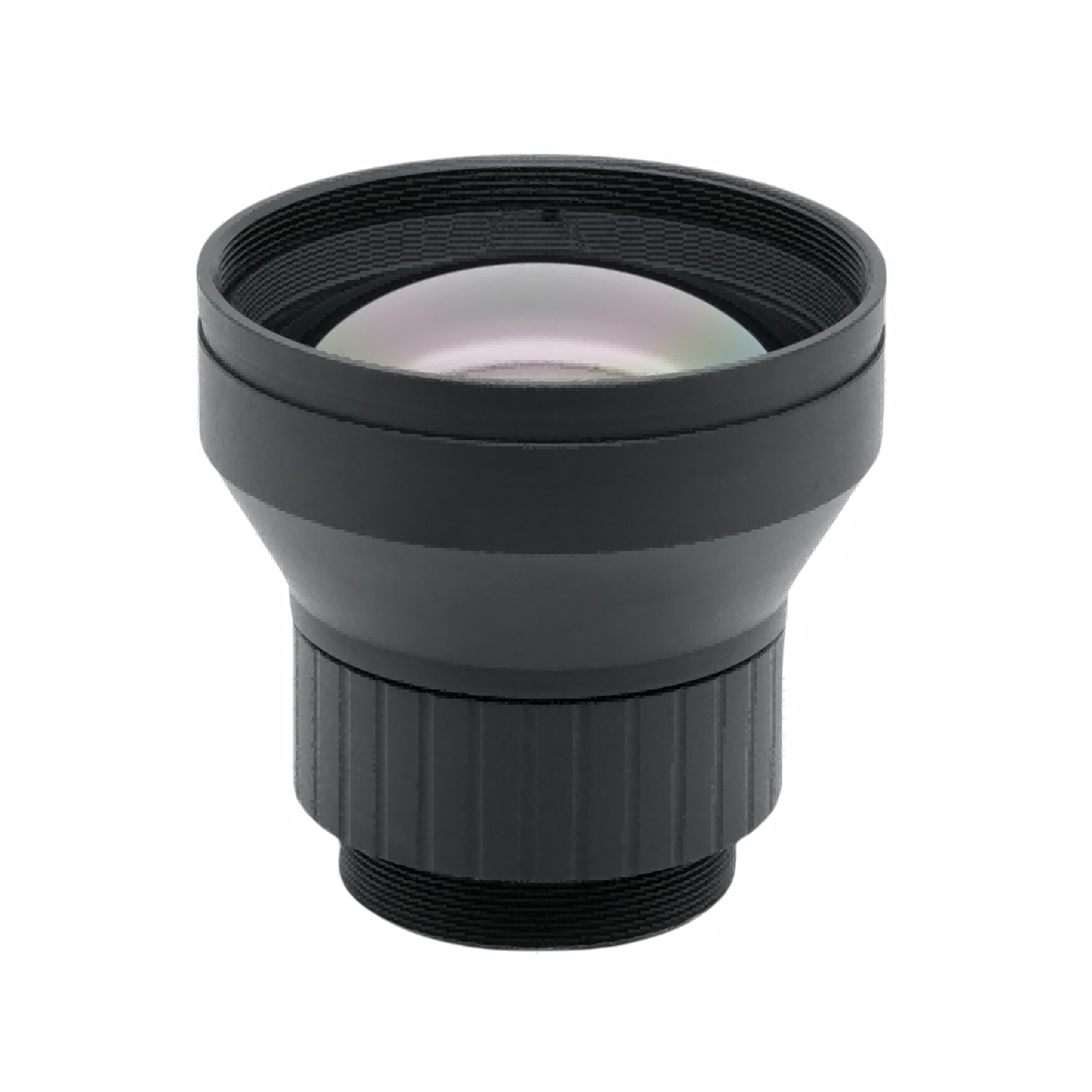

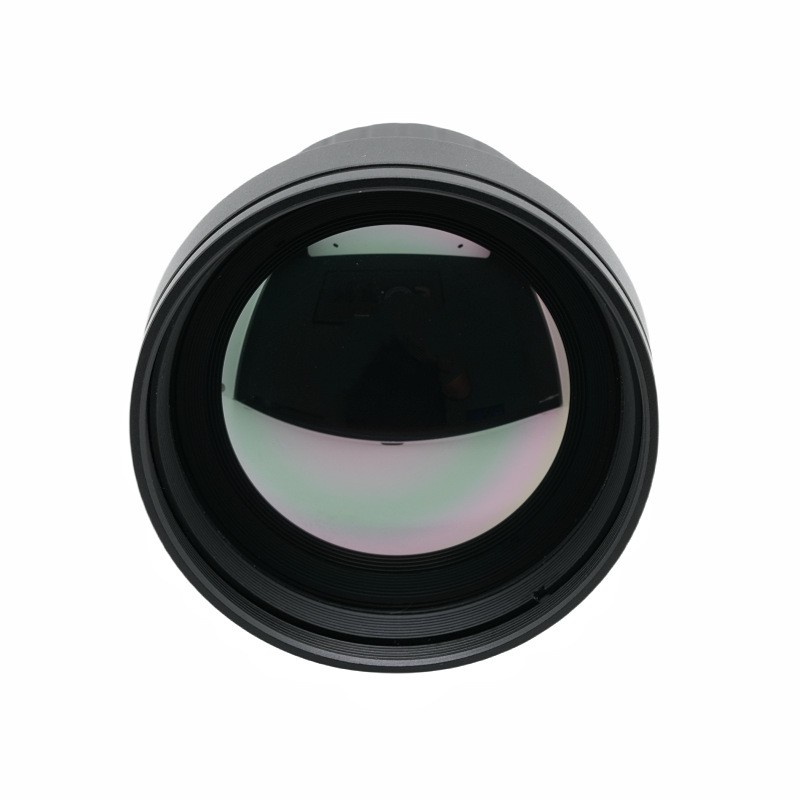

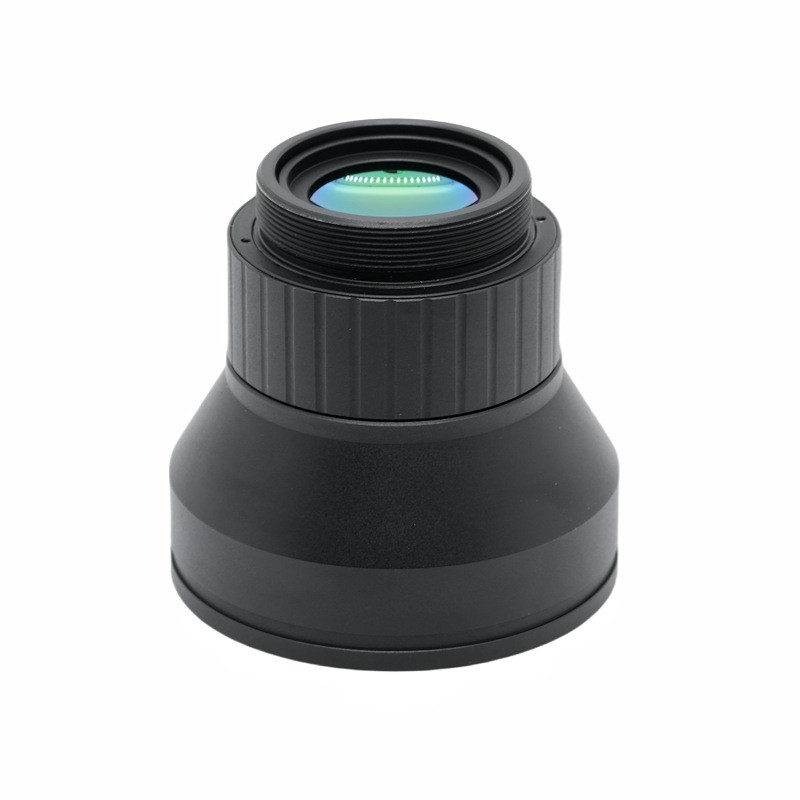

เลนส์ถ่ายภาพความร้อนทางยาวโฟกัส 50 มม

คำอธิบายโดยย่อของผลิตภัณฑ์

เลนส์ถ่ายภาพความร้อนประสิทธิภาพสูงนี้ได้รับการพัฒนาและผลิตโดย BOSHI Optical Technology ซึ่งได้รับการปรับแต่งสำหรับอุปกรณ์ถ่ายภาพความร้อนอินฟราเรดคลื่นยาวที่ไม่มีการระบายความร้อน เลนส์ถ่ายภาพความร้อนนี้ใช้ทางยาวโฟกัส 50 มม. ร่วมกับรูรับแสงขนาดใหญ่ F1.0 ที่สว่างสดใส มีความสามารถในการรวบรวมแสงที่ยอดเยี่ยมในการรับมือกับสถานการณ์การตรวจจับความร้อนที่มีแสงน้อย ผลิตภัณฑ์นี้เข้ากันได้กับเครื่องตรวจจับอินฟราเรดขนาด 640×512,12μm และทำงานในแถบสเปกตรัมอินฟราเรดคลื่นยาวแบบคลาสสิกขนาด 8‑12μm

ส่วนประกอบออปติคัลด้านหน้ามีระดับการกันน้ำระดับ IP67 ผลิตภัณฑ์สามารถทำงานได้อย่างเสถียรภายในขอบเขตอุณหภูมิตั้งแต่ลบ 40 องศาเซลเซียสถึงบวก 80 องศาเซลเซียส รองรับการปรับโฟกัสในระยะ 2 เมตรถึงระยะอนันต์ การส่งผ่านจะสูงกว่า 90 เปอร์เซ็นต์ ในขณะที่การส่องสว่างสัมพัทธ์จะไม่น้อยกว่า 94 เปอร์เซ็นต์ ซึ่งสามารถสร้างภาพความร้อนที่สม่ำเสมอและชัดเจน เลนส์อินฟราเรดนี้เหมาะกับสถานการณ์ต่างๆ เช่น การตรวจสอบกลางแจ้ง การรักษาความปลอดภัยปริมณฑล และการสังเกตความร้อน โดยมอบประสิทธิภาพด้านออพติคอลที่มั่นคงและเชื่อถือได้สำหรับระบบถ่ายภาพอินฟราเรดที่หลากหลายที่ทำงานในสภาวะการทำงานที่ยากลำบาก

รายละเอียดสินค้าโดยละเอียด

พารามิเตอร์

1. ข้อมูลจำเพาะเกี่ยวกับแสง

เลนส์อินฟราเรดคลื่นยาวนี้มาพร้อมกับทางยาวโฟกัส 50 มม. และรูรับแสงขนาดใหญ่ F1.0 ทำงานภายในแถบสเปกตรัม 8‑12μm ได้รับการปรับให้เหมาะสมเพื่อจับคู่กับตัวตรวจจับ 640×512 ที่มีขนาดพิกเซล 12μm มุมมองภาพแนวทแยงคือ 11.27 องศา มุมมองแนวนอนคือ 8.8 องศา และมุมมองแนวตั้งคือ 7.0 องศา การตั้งค่าขอบเขตการมองเห็นดังกล่าวจะสร้างช่วงการครอบคลุมที่เหมาะสมและตอบสนองความต้องการการใช้งานของการสังเกตความร้อนในระยะไกล เทคโนโลยีออปติคอล BOSHI ทำการจำลองด้วยแสงและการตรวจสอบซ้ำสำหรับเลนส์ถ่ายภาพความร้อนนี้เพื่อสร้างสมดุลขนาดรูรับแสง ระยะการตรวจจับ และช่วงการถ่ายภาพ

2. ข้อมูลจำเพาะทางเครื่องกลและสิ่งแวดล้อม

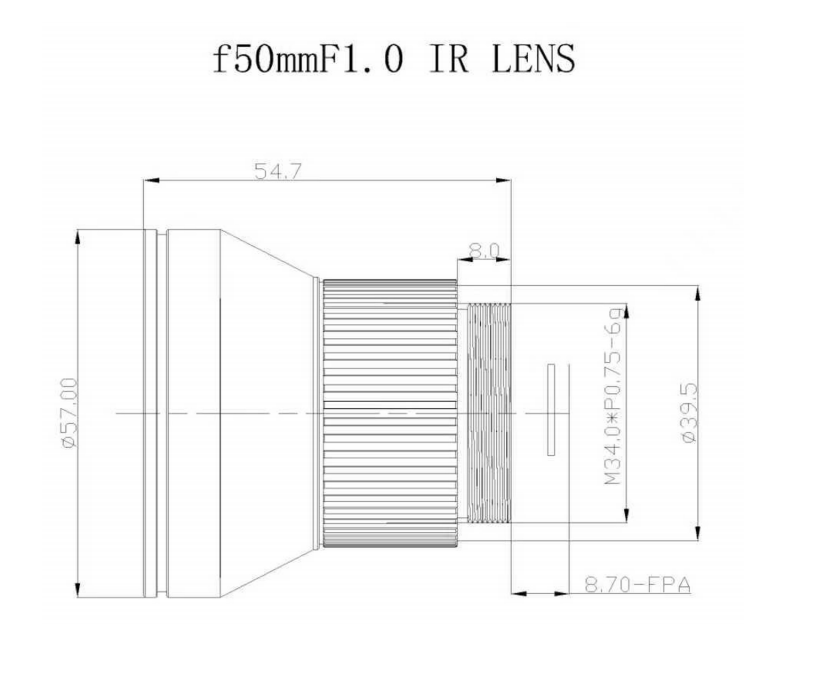

เลนส์ใช้โครงสร้างการติดตั้ง M34×0.75 เพื่อให้สามารถติดตั้งและเชื่อมต่อได้สะดวกสำหรับโฮสต์อุปกรณ์ต่างๆ ช่วงการปรับโฟกัสครอบคลุมตั้งแต่ 2 เมตรไปจนถึงระยะอนันต์ องค์ประกอบด้านหน้ามีความสามารถในการป้องกันน้ำเข้าระดับ IP67 อุณหภูมิการทำงานที่อนุญาตครอบคลุมตั้งแต่ลบ 40 องศาเซลเซียสไปจนถึงบวก 80 องศาเซลเซียส เพื่อปรับให้เข้ากับสภาพแวดล้อมภาคสนามที่มีอุณหภูมิสูงและอุณหภูมิต่ำ พื้นผิวแสงที่สัมผัสถูกประมวลผลด้วยการเคลือบป้องกันแสงสะท้อน AR เพื่อลดการสูญเสียพลังงานการสะท้อนอินฟราเรด เทคโนโลยีออปติคอล BOSHI ดำเนินการเสริมโครงสร้างทางกลและทดสอบความน่าเชื่อถือด้านสิ่งแวดล้อมสำหรับเลนส์อินฟราเรดที่ไม่มีการระบายความร้อนนี้

3. ข้อกำหนดคุณภาพของภาพ

ดัชนีการส่งผ่านไม่ต่ำกว่า 90 เปอร์เซ็นต์ การส่องสว่างแบบสัมพัทธ์คงไว้ไม่น้อยกว่า 94 เปอร์เซ็นต์ ค่าความผิดเพี้ยนจะถูกควบคุมภายในลบ 1.0 เปอร์เซ็นต์ เทคโนโลยีออพติคัล BOSHI กำหนดมาตรฐานการตรวจสอบการผลิตที่เข้มงวดสำหรับเลนส์ 8‑12μm นี้ เลนส์ถ่ายภาพความร้อนที่เสร็จแล้วทุกชิ้นจะต้องผ่านการทดสอบด้านแสงหลายรายการเพื่อรับประกันคุณภาพเอาต์พุตภาพที่เสถียรและสม่ำเสมอในการส่งจำนวนมาก

ข้อดีด้านประสิทธิภาพ

1. ประสิทธิภาพการรวบรวมแสงที่โดดเด่น

การออกแบบรูรับแสงขนาดใหญ่ F1.0 ของเลนส์ถ่ายภาพความร้อนนี้ช่วยเพิ่มปริมาณโฟตอนอินฟราเรดเข้าอย่างมาก เมื่อสัญญาณรังสีความร้อนอ่อนในสภาพแวดล้อมการทำงาน อัตราส่วนสัญญาณต่อสัญญาณรบกวนของภาพความร้อนสามารถยกได้อย่างมีประสิทธิภาพ สัญญาณอินฟราเรดที่ถูกต้องมากขึ้นจะเข้าสู่เครื่องตรวจจับขนาด 640×512 ดังนั้นจึงสามารถแยกแยะคุณลักษณะรูปร่างและอุณหภูมิของเป้าหมายได้ชัดเจนยิ่งขึ้น เทคโนโลยีออปติคอล BOSHI ปรับเค้าโครงกลุ่มเลนส์ด้านในให้เหมาะสมเพื่อให้เล่นได้เต็มที่กับประสิทธิภาพรูรับแสงขนาดใหญ่ โดยไม่กระทบต่อตัวบ่งชี้ทางแสงอื่นๆ

2. ความสม่ำเสมอในการถ่ายภาพที่ดี

การเคลือบป้องกันแสงสะท้อน AR ให้การส่งผ่านสูงกว่า 90 เปอร์เซ็นต์ และเพิ่มอัตราการใช้พลังงานอินฟราเรดให้สูงสุด การส่องสว่างสัมพัทธ์ที่สูงกว่า 94 เปอร์เซ็นต์จะยับยั้งปรากฏการณ์การทำให้มุมภาพมืดลง ภาพทั้งหมดที่เกิดขึ้นบนพื้นผิวเครื่องตรวจจับจะรักษาความสว่างให้สม่ำเสมอ ผู้ใช้จะไม่พบพื้นที่มืดเกินไปบางส่วนเมื่อสังเกตเป้าหมาย เลนส์อินฟราเรดคลื่นยาวนี้ให้ผลการถ่ายภาพที่สม่ำเสมอ ไม่ว่าจะสำหรับการตรวจสอบในระยะใกล้หรือในระยะไกล

3. ความน่าเชื่อถือที่แข็งแกร่งสำหรับสภาพแวดล้อมที่รุนแรง

ได้รับประโยชน์จากระดับการป้องกัน IP67 ขององค์ประกอบด้านหน้า จึงสามารถกันฝุ่นและน้ำให้ห่างจากชิ้นส่วนออปติกที่สำคัญได้ ช่วงอุณหภูมิการทำงานที่กว้างทำให้เลนส์อินฟราเรดที่ไม่มีการระบายความร้อนสามารถทำงานได้ตามปกติภายใต้ฤดูร้อนที่ร้อนจัดและฤดูหนาวที่หนาวเย็นจนเป็นน้ำแข็ง ผลิตภัณฑ์ รองรับการทำงานต่อเนื่องกลางแจ้งตลอด 24 ชั่วโมง เทคโนโลยีออปติคอล BOSHI ดำเนินการตรวจสอบฝุ่น กันน้ำ และทนต่ออุณหภูมิได้อย่างสมบูรณ์ ดังนั้นเลนส์จึงสามารถรักษาประสิทธิภาพที่มั่นคงภายใต้สภาพอากาศกลางแจ้งที่ซับซ้อน

4. ความสามารถทางแสงความผิดเพี้ยนต่ำ

การบิดเบือนจะถูกควบคุมภายในลบ 1.0 เปอร์เซ็นต์ ความผิดปกติทางเรขาคณิตของภาพถูกจัดอยู่ในระดับต่ำ เมื่อผู้ปฏิบัติงานใช้การวัดขนาดและการสังเกตตำแหน่งสำหรับเป้าหมายความร้อน ความเบี่ยงเบนในการวัดที่เกิดจากการบิดเบือนของเลนส์จะลดลง คุณสมบัตินี้ทำให้สิ่งนี้เลนส์ถ่ายภาพความร้อน 50 มมเหมาะสำหรับสถานการณ์ที่ต้องการการวิเคราะห์เป้าหมายที่มีความแม่นยำสูง

5. ความสามารถในการปรับโฟกัสกว้าง

ช่วงโฟกัสตั้งแต่ 2 เมตรไปจนถึงระยะอนันต์สามารถทำได้ผ่านกลไกการโฟกัสแบบกลไก เลนส์เมาท์ M34 ตัวเดียวกันสามารถถ่ายภาพวัตถุที่ตรวจสอบระยะใกล้และเป้าหมายที่ตรวจสอบในระยะไกลได้อย่างชัดเจน ผู้ประกอบระบบไม่จำเป็นต้องเปลี่ยนฮาร์ดแวร์เลนส์เมื่อเปลี่ยนระยะสังเกต ซึ่งช่วยเพิ่มความยืดหยุ่นในการใช้งานอุปกรณ์

ฟิลด์แอปพลิเคชัน

1. การรักษาความปลอดภัยปริมณฑลและการเฝ้าระวังชายแดน

เลนส์ถ่ายภาพความร้อนนี้ฝังอยู่ในกล้องถ่ายภาพความร้อนกลางแจ้งในปริมาณมาก ด้วยการใช้คุณลักษณะการตรวจจับทุกสภาพอากาศ ทำให้สามารถระบุการระบุการบุกรุกและการเตือนภัยล่วงหน้าทั้งกลางวันและกลางคืน ภายใต้ความมืดมิดทั้งหมด สภาพอากาศที่มีหมอกหนา หรือสภาพแสงที่ไม่ดี เครื่องตรวจจับขนาด 640×512 ที่จับคู่กับเลนส์อินฟราเรดคลื่นยาวนี้สามารถจับสัญญาณความร้อนของวัตถุที่บุกรุกได้ เทคโนโลยีออปติคอล BOSHI มอบส่วนประกอบออพติคอลนี้ให้กับผู้ผลิตอุปกรณ์รักษาความปลอดภัยหลายรายเพื่อสร้างระบบป้องกันขอบเขต

2. การตรวจสอบความร้อนทางอุตสาหกรรม

เลนส์อินฟราเรดแบบไม่ระบายความร้อนทำหน้าที่ตรวจสอบอุณหภูมิของอุปกรณ์อุตสาหกรรม สามารถจับจุดความร้อนที่ผิดปกติเพื่อวินิจฉัยข้อผิดพลาดที่เกิดจากความร้อนสูงเกินไป สถานการณ์การใช้งานทั่วไป ได้แก่ การตรวจสอบสถานะอุปกรณ์โรงงาน การตรวจสอบอุปกรณ์สถานีไฟฟ้า และการตรวจสอบการรั่วไหลของความร้อนในท่อ การส่งผ่านข้อมูลสูงจากการเคลือบ AR ช่วยให้มั่นใจได้ว่าข้อมูลอุณหภูมิของวัตถุจะกลับคืนมาอย่างแม่นยำ และช่วยให้พนักงานค้นหาความเสี่ยงของอุปกรณ์ที่ซ่อนอยู่ล่วงหน้า

3. การสังเกตและค้นหากลางแจ้ง

เลนส์ 8‑12μm ประกอบเข้ากับอุปกรณ์สังเกตการณ์อินฟราเรด ทำหน้าที่เตือนภัยล่วงหน้าเกี่ยวกับอันตรายจากไฟป่า ตลอดจนภารกิจค้นหาและกู้ภัยภาคสนาม ในสภาพแวดล้อมในเวลากลางคืนหรือมีหมอกหนาซึ่งแสงที่มองเห็นไม่ทำงาน ความยาวโฟกัส 50 มม. ให้ความสามารถในการสังเกตระยะไกลที่เหมาะสมเพื่อค้นหาแหล่งความร้อน เช่น จุดเพลิงไหม้และบุคลากรที่ติดอยู่ การป้องกันระดับ IP67 ทำให้เลนส์ปรับตามสภาพอากาศที่ซับซ้อนแบบเปิดโล่งในสถานที่กู้ภัย

4. ระบบอินฟราเรดที่ติดตั้งในยานพาหนะ

เลนส์ถ่ายภาพความร้อน F1.0 นี้เข้ากันกับโมดูลระบายความร้อนจากยานพาหนะ ชานชาลาของยานพาหนะมักเผชิญกับแรงสั่นสะเทือนและอุณหภูมิที่เปลี่ยนแปลงอย่างรวดเร็ว โครงสร้างทางกลและประสิทธิภาพด้านสิ่งแวดล้อมที่ได้รับการตรวจสอบโดยเทคโนโลยีออพติคอล BOSHI ทำให้เลนส์ให้เอฟเฟกต์แสงอินฟราเรดที่มั่นคงภายใต้สภาพถนนและสภาพอากาศที่ซับซ้อน ช่วยให้ระบบยานพาหนะรับรู้เป้าหมายความร้อนโดยรอบ

5. ชุดกล้องอินฟราเรดที่ไม่มีการระบายความร้อน

โบชิ ออพติคอลเทคโนโลยีเป็นผู้จัดหาเลนส์ถ่ายภาพความร้อนแบบเมาท์ M34 นี้เป็นส่วนประกอบทางแสงหลักสำหรับผู้ผลิตกล้องถ่ายภาพความร้อนแบบ OEM และ ODM คู่ค้าสามารถประกอบผลิตภัณฑ์กล้องให้เสร็จสมบูรณ์ได้โดยการรวมเลนส์นี้เข้ากับตัวตรวจจับ 640×512 และโมดูลวงจร ผลิตภัณฑ์นี้รองรับการปรับการจับคู่แบบกำหนดเองตามความต้องการของระบบ และตอบสนองความต้องการในการผลิตจำนวนมากของผู้ผลิตกล้องอินฟราเรด
