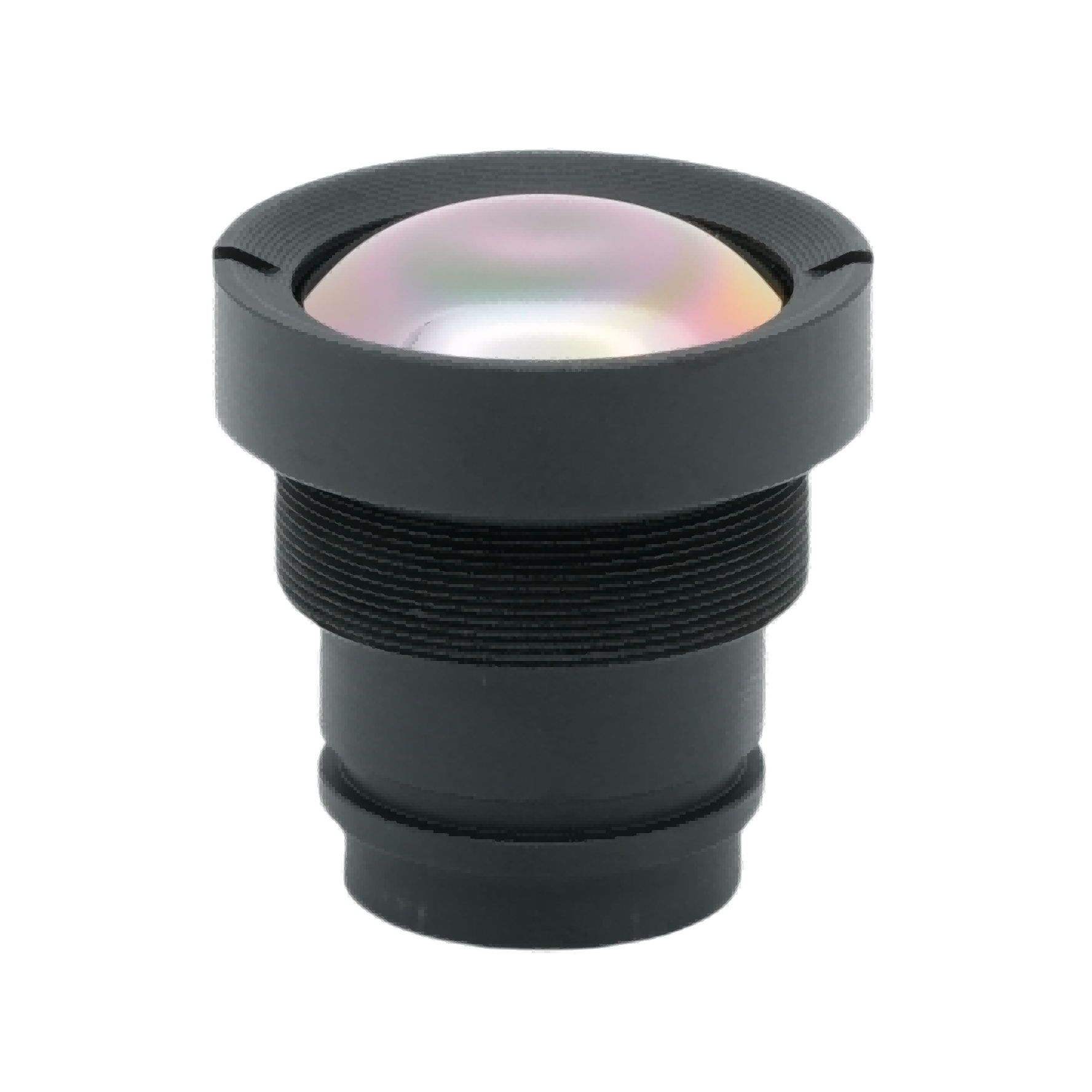

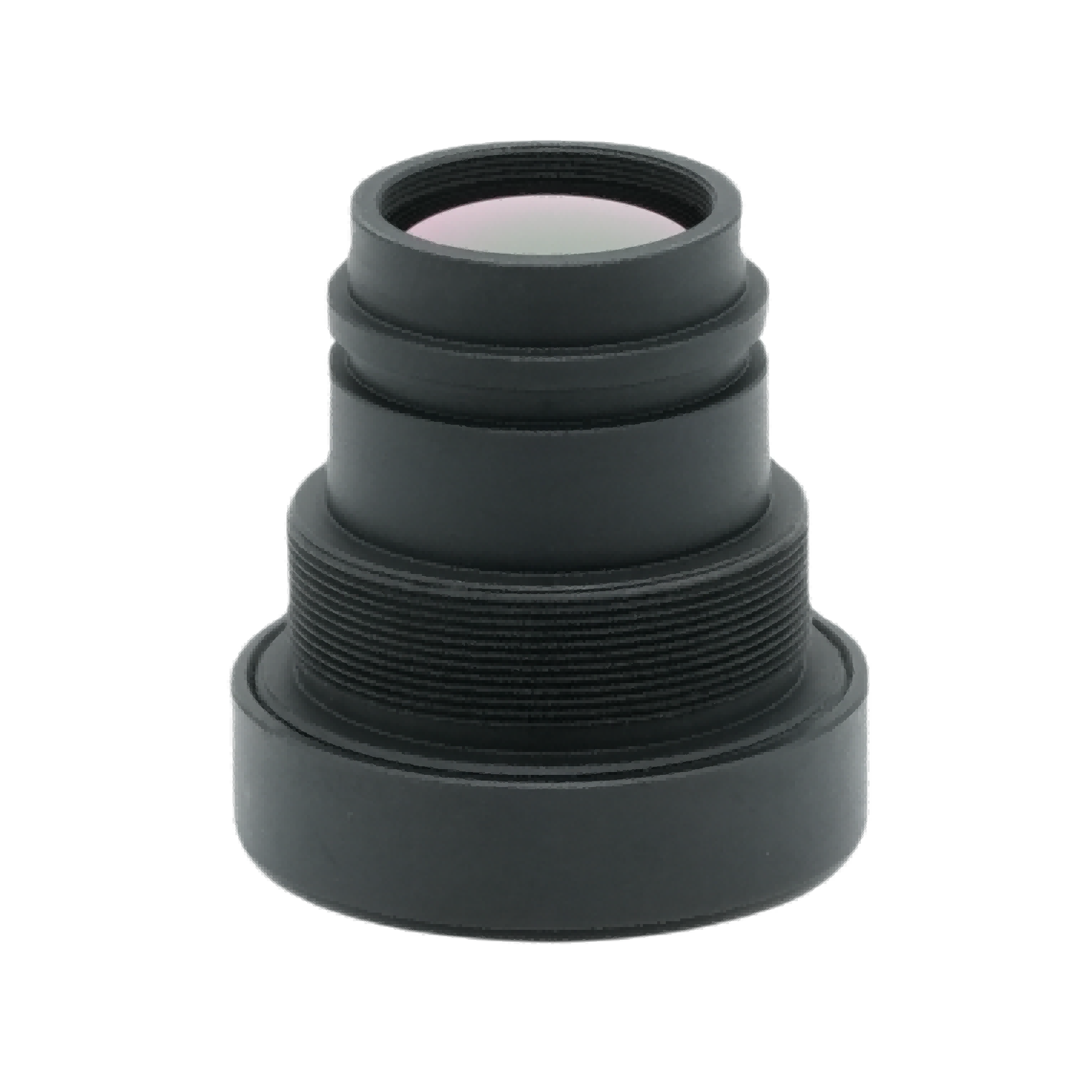

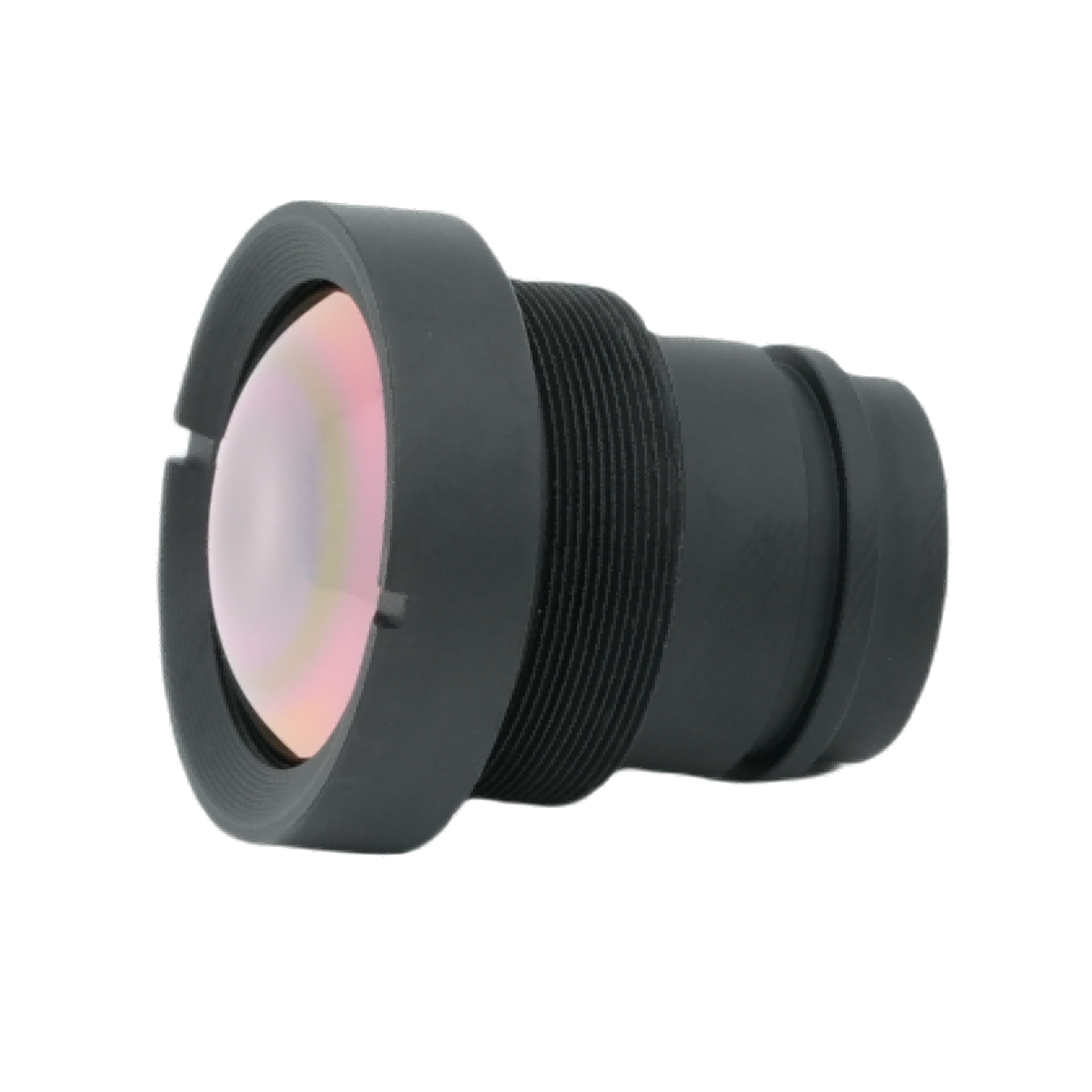

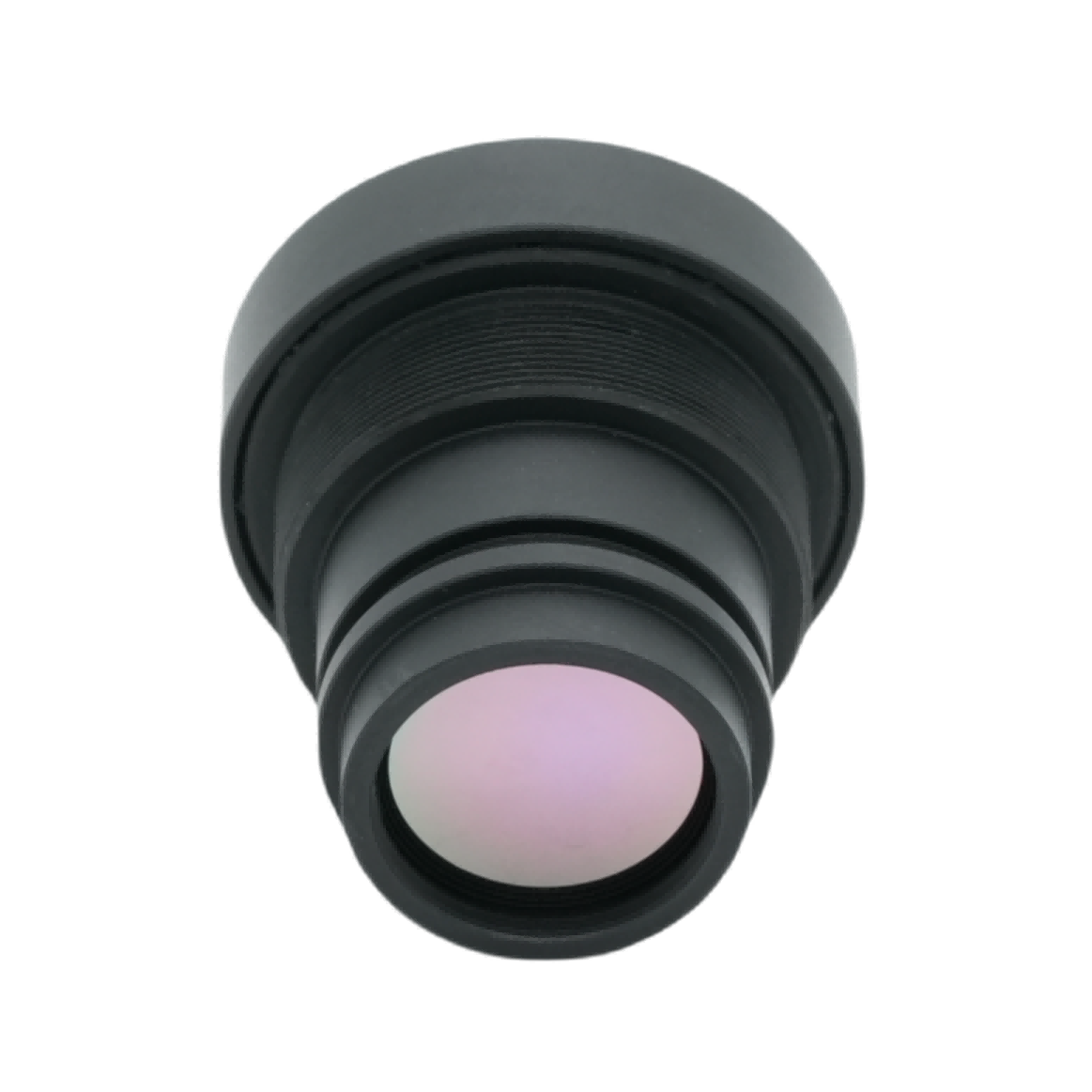

เลนส์ถ่ายภาพความร้อน 4.1 มม

ผลิตและจัดจำหน่ายโดย ShangHai SILK Optical Technology CO., LTD, เลนส์ถ่ายภาพความร้อนทางยาวโฟกัส F1.0 4.1 มม. นี้เป็นวัตถุประสงค์อินฟราเรดมุมกว้างพิเศษที่ออกแบบเป็นพิเศษสำหรับเครื่องตรวจจับ 640 × 512, 12μm พิกเซลที่ไม่มีการระบายความร้อนอาร์เรย์ระนาบโฟกัสอินฟราเรด เลนส์เทอร์มอล 4.1 มม. F1.0 ใช้การเคลือบป้องกันแสงสะท้อน AR ขั้นสูง ซึ่งส่งผ่านอินฟราเรดได้มากกว่า 88% ในฐานะผลิตภัณฑ์ด้านการมองเห็นระดับมืออาชีพจากผู้ผลิต ShangHai SLIK Optical Technology CO., LTD เลนส์เทอร์มอลเมาท์ M22×0.5 นี้มีคุณสมบัติการป้องกันเลนส์ด้านหน้าระดับ IP67 โครงสร้างน้ำหนักเบา ~25 ก. และเสถียรภาพด้านออพติคอลที่อุณหภูมิกว้างที่แข็งแกร่ง ซึ่งได้รับการออกแบบมาอย่างสมบูรณ์แบบสำหรับการรวมระบบกล้องถ่ายภาพความร้อนแบบไม่มีการระบายความร้อนขนาดกะทัดรัด

ส่งคำถาม

รายละเอียดสินค้า

รายละเอียดสินค้าโดยละเอียด

3.1 พารามิเตอร์

ข้อมูลจำเพาะเกี่ยวกับแสง:ทางยาวโฟกัส 4.1 มม. จับคู่กับรูรับแสงขนาดใหญ่พิเศษ F1.0 ค่า F ขนาดใหญ่ช่วยให้รับแสงอินฟราเรดเข้ามาได้สูง ซึ่งสำคัญมากสำหรับภาพความร้อนที่ชัดเจนภายใต้สภาวะที่มีอุณหภูมิต่ำและมีรัศมีต่ำ

การจับคู่เครื่องตรวจจับ: ออกแบบมาโดยเฉพาะสำหรับเครื่องตรวจจับอินฟราเรดขนาด 12μm ความละเอียด 640×512 พิกเซล ซึ่งเข้ากันอย่างลงตัวกับรูปแบบเซ็นเซอร์ความร้อนที่ไม่มีการระบายความร้อนกระแสหลักทั่วไป

มุมมอง:มุมมองแนวทแยง 130°, แนวนอน 102°, มุมมองภาพกว้างพิเศษแนวตั้ง 83° ให้การครอบคลุมฉากที่กว้างขวางโดยไม่ต้องสแกนด้วยกลไก

ประสิทธิภาพโฟกัส:ช่วงโฟกัสต่อเนื่องตั้งแต่ 0.5 ม. ถึงระยะอนันต์ รองรับทั้งการตรวจสอบระยะใกล้และการเฝ้าระวังระยะไกล

ดัชนีสิ่งแวดล้อมและเครื่องกล:ช่วงอุณหภูมิในการทำงาน -40 ℃ ~ + 80 ℃; เลนส์ด้านหน้าบรรลุระดับกันน้ำและกันฝุ่น IP67 ใช้ตัวยึดเกลียวมาตรฐาน M22 × 0.5 เพื่อการประกอบที่ง่ายดาย น้ำหนักสุทธิประมาณ 25 กรัมสำหรับการออกแบบอุปกรณ์น้ำหนักเบา

ตัวบ่งชี้คุณภาพการถ่ายภาพ:การเคลือบป้องกันการสะท้อนของ AR, การส่งผ่านแสงมากกว่า 88%, การส่องสว่างสัมพัทธ์สูงกว่า 80%, ควบคุมความผิดเพี้ยนได้ต่ำกว่า 45%

พารามิเตอร์	ค่า
ทางยาวโฟกัส	4.1มม
ฉ/#	F1.0
เครื่องตรวจจับที่เข้ากันได้	640×512, 12μm
การเคลือบเลนส์แบบสัมผัส	เออาร์
สาขาการมองเห็น	130°(ล) × 102°(ส) × 83°(โว)
ช่วงโฟกัส	0.5 ม. ~ ∞
อุณหภูมิในการทำงาน	-40°ซ ~ +80°ซ
การส่องสว่างแบบสัมพัทธ์	> 80%
การบิดเบือน	< 45%
การส่งผ่าน	> 88%
ภูเขา	M22 × 0.5
ระดับการป้องกันทางเข้าขององค์ประกอบด้านหน้า	IP67
น้ำหนัก	➤ 25ก

3.2 ข้อได้เปรียบด้านประสิทธิภาพ

ความไวแสงความร้อนแสงน้อยที่เหนือกว่า:รูรับแสงสูงสุด F1.0 ปรับปรุงการรวบรวมพลังงานการแผ่รังสีอย่างมาก เพิ่มคอนทราสต์ของภาพความร้อนในสภาพแวดล้อมที่มีแสงน้อยและมีรังสีต่ำ

ความคุ้มครองที่กว้างเป็นพิเศษ:FOV กว้างแนวทแยง 130° ช่วยลดจำนวนกล้องความร้อนที่จำเป็นสำหรับการตรวจสอบพื้นที่ทั้งหมด ซึ่งช่วยลดต้นทุนโดยรวมของระบบ

ความสม่ำเสมอของภาพที่เสถียร:การส่องสว่างสัมพัทธ์ >80% ช่วยลดขอบมืดได้อย่างมีประสิทธิภาพ ช่วยให้มั่นใจได้ถึงความสว่างที่สม่ำเสมอทั่วทั้งกรอบภาพ การส่งผ่านมากกว่า 88% ช่วยลดการสูญเสียพลังงานอินฟราเรด

ความทนทานต่อสิ่งแวดล้อมที่แข็งแกร่ง:การป้องกันเลนส์ด้านหน้าระดับ IP67 และช่วงการทำงานที่อุณหภูมิกว้าง ช่วยให้การทำงานมีเสถียรภาพท่ามกลางสายฝน ฝุ่น ความหนาวเย็นจัด และความร้อนสูง โดยไม่ต้องบำรุงรักษาบ่อยครั้ง

การบูรณาการที่กะทัดรัดและง่ายดาย:โครงสร้างน้ำหนักเบา 25 กรัมและตัวยึด M22×0.5 มาตรฐานช่วยลดความยุ่งยากในการออกแบบกลไกสำหรับอุปกรณ์ถ่ายภาพความร้อนขนาดจิ๋ว

ความสามารถในการโฟกัสที่ยืดหยุ่น:การโฟกัสระยะใกล้สุดที่ 0.5 ม. รองรับการตรวจจับเป้าหมายระยะใกล้ ขยายสถานการณ์การใช้งานให้กว้างขึ้นเมื่อเทียบกับเลนส์โฟกัสคงที่ในระยะไกลเท่านั้น

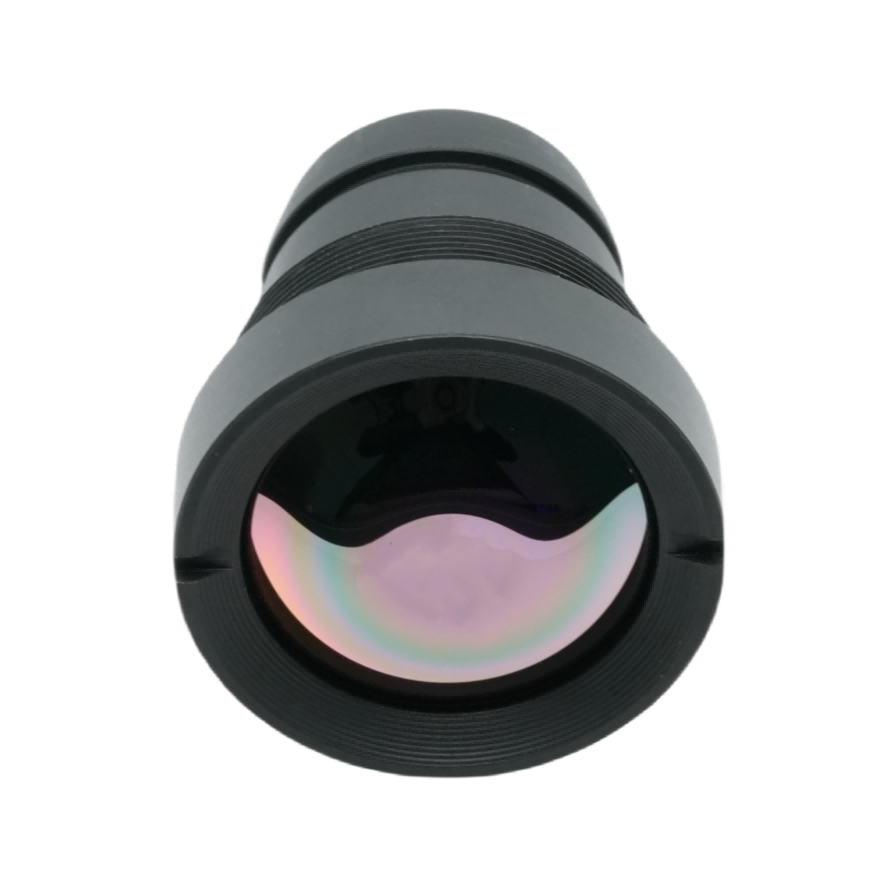

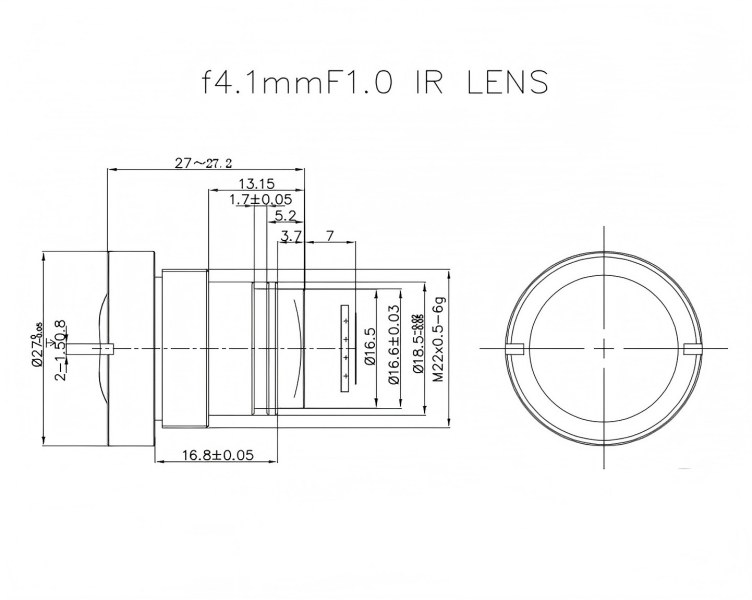

4.1mm Thermal Imaging Lens

3.3 สาขาการสมัคร

การตรวจสอบความปลอดภัยปริมณฑล:การเฝ้าระวังความร้อนมุมกว้างสำหรับโรงงาน สวนสาธารณะ ชายแดน และเขตที่พักอาศัย ตรวจจับการบุกรุกทั้งกลางวันและกลางคืนโดยไม่มีแสงที่มองเห็นได้ การดำเนินการนี้ยังถือเป็นหนึ่งในกลุ่มธุรกิจหลักของบริษัท Shanghai Silk Optical Technology Co., Ltd.

การตรวจสอบความร้อนทางอุตสาหกรรม:การคัดกรองอุณหภูมิอุปกรณ์ การตรวจจับข้อบกพร่องของตู้ไฟฟ้า การตรวจสอบการรั่วไหลของความร้อนในท่อ และการลาดตระเวนความปลอดภัยของโรงงาน

วิสัยทัศน์ด้านการขนส่งและยานพาหนะอันชาญฉลาด:การมองเห็นตอนกลางคืนด้วยความร้อนในรถยนต์ การตรวจสอบการจราจรบนถนน การตรวจจับคนเดินถนนและสิ่งกีดขวางภายใต้หมอก กลางคืน และสภาพการมองเห็นต่ำ

น้ำหนักบรรทุกของระบบไร้คนขับ:น้ำหนักบรรทุกความร้อนน้ำหนักเบาสำหรับ UAV หุ่นยนต์ และยานพาหนะภาคพื้นดินไร้คนขับสำหรับการค้นหาและกู้ภัย การตรวจสอบไฟป่า และการลาดตระเวนภูมิประเทศ

ความปลอดภัยสาธารณะและการช่วยเหลือฉุกเฉิน:การวางตำแหน่งการผจญเพลิง ภารกิจค้นหาและกู้ภัยในสภาพแวดล้อมที่มืด มีควัน หรือมืดมน

การติดตามการเกษตรและสิ่งแวดล้อม:การวิเคราะห์อุณหภูมิพืชพรรณ การสังเกตสัตว์ป่า การติดตามการกระจายความร้อนของสิ่งแวดล้อม
