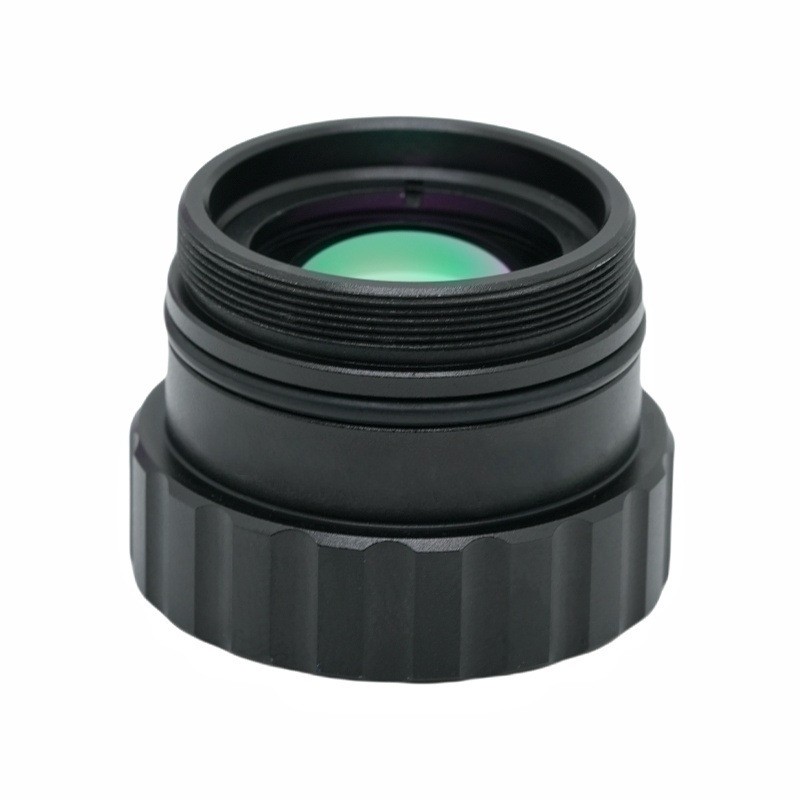

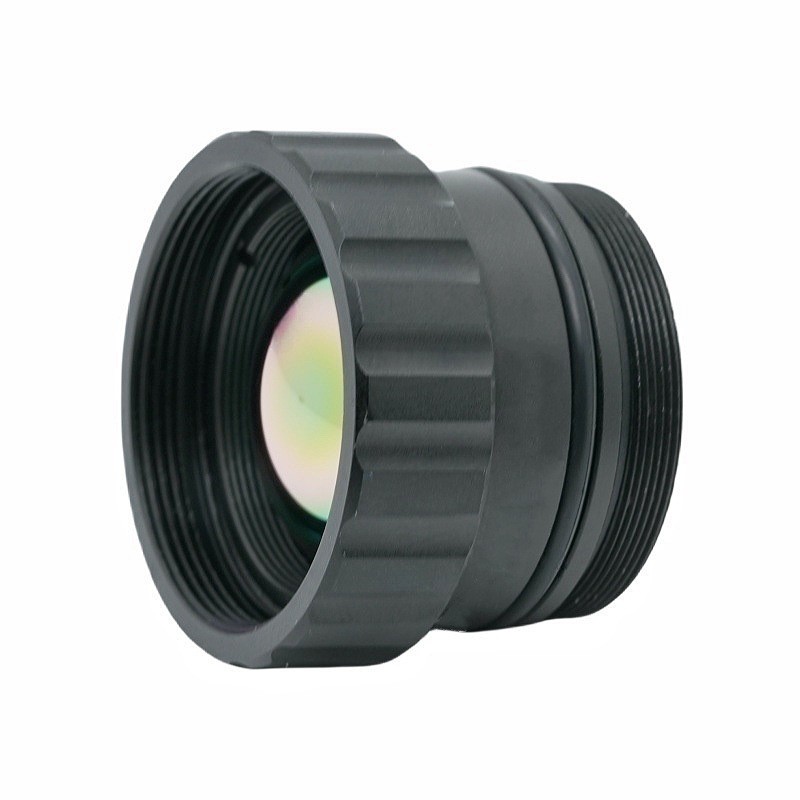

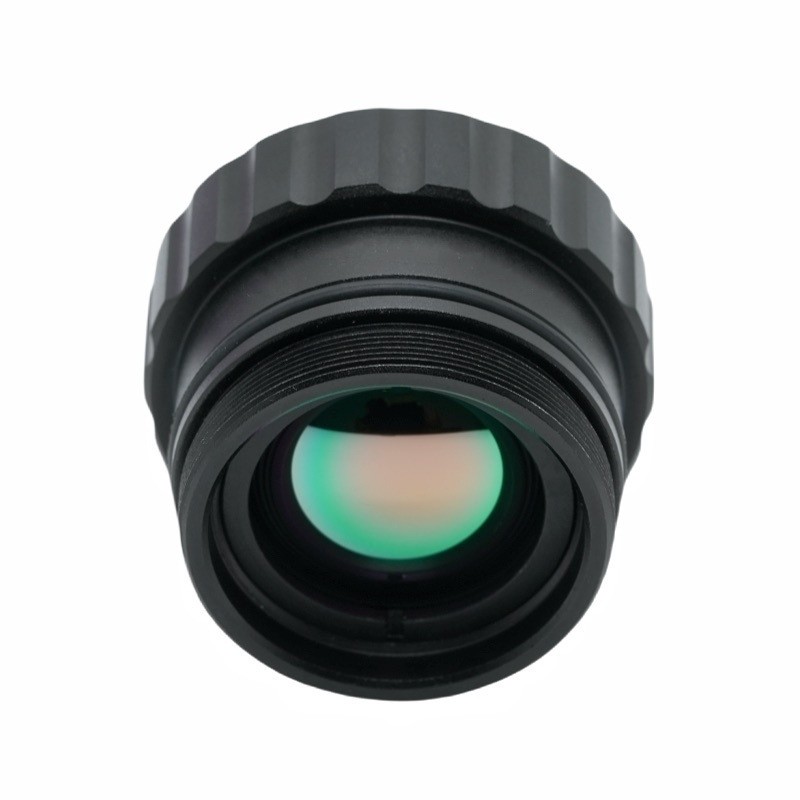

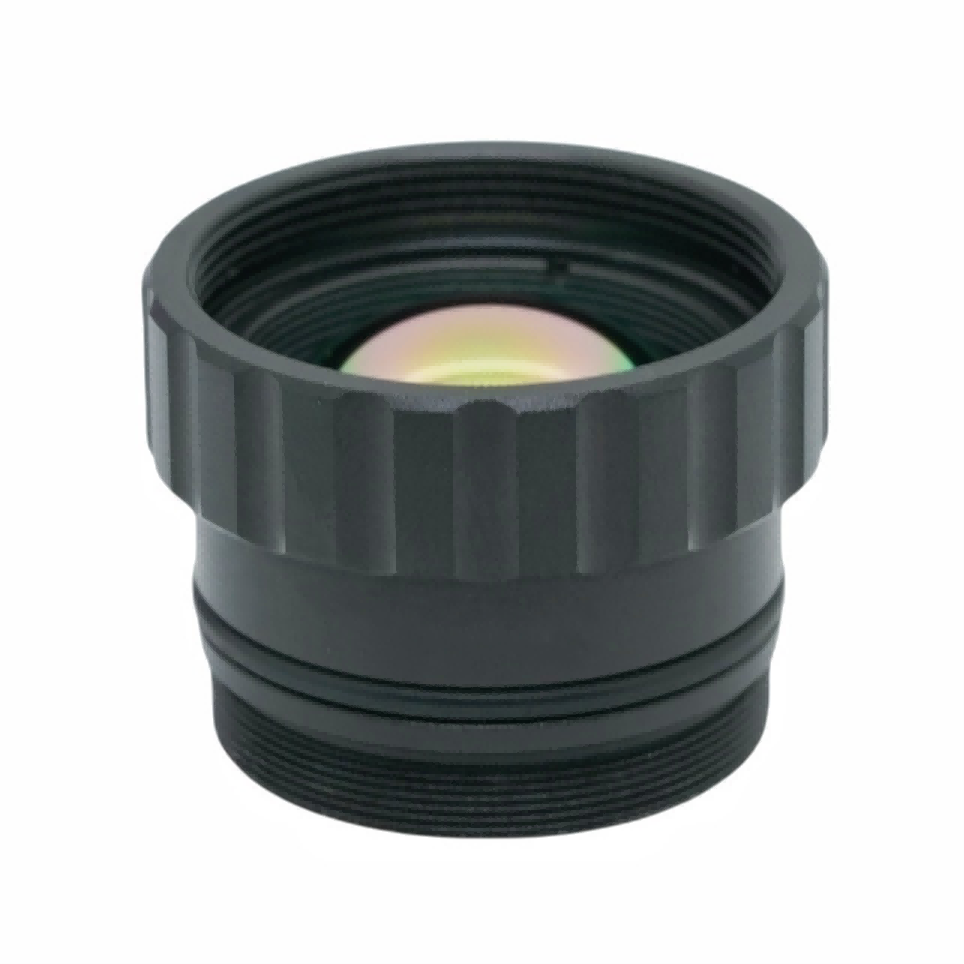

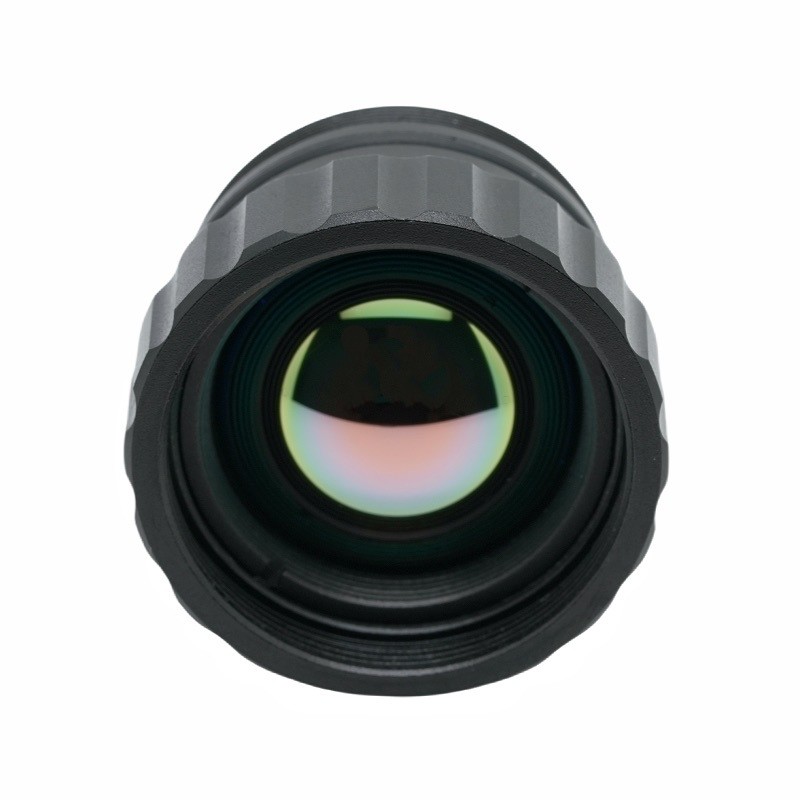

เลนส์ความร้อนอินฟราเรด 19 มม

เลนส์ความร้อนอินฟราเรด F1.0 19 มม. นี้พัฒนาโดย ShangHai SILK Optical Technology CO., LTD เป็นส่วนประกอบออปติคอลประสิทธิภาพสูงที่ออกแบบมาสำหรับระบบถ่ายภาพความร้อนอินฟราเรดคลื่นยาวที่ทำงานภายในแถบความยาวคลื่น 8~12μm เลนส์ความร้อนอินฟราเรด 19 มม. F1.0 รองรับเครื่องตรวจจับอินฟราเรด 640×512, 12μm ซึ่งสร้างสมดุลของมุมมองแนวนอนในระดับปานกลางและความสามารถในการรวบรวมแสงที่โดดเด่น เลนส์เทอร์มอลนี้ผลิตโดย ShangHai SLIK Optical Technology CO., LTD เคลือบสารป้องกันแสงสะท้อน (AR) บนพื้นผิวแสงแบบเปลือย และมีโครงสร้างกันน้ำระดับ IP67 ที่ด้านหน้า ปรับให้เข้ากับสภาพแวดล้อมกลางแจ้งที่รุนแรงได้ ด้วยโฟกัสที่ปรับได้ตั้งแต่ 0.5 ม. ถึงระยะอนันต์ ประสิทธิภาพออพติคอลที่เสถียรระหว่าง -40°C ถึง +80°C เลนส์จึงส่งผ่านแสงได้ดีเยี่ยมและให้แสงสว่างสัมพัทธ์ เป็นโซลูชันด้านแสงที่เชื่อถือได้สำหรับการตรวจสอบทางอุตสาหกรรม การรักษาความปลอดภัยปริมณฑล และกล้องถ่ายภาพความร้อนสำหรับการวัดอุณหภูมิ

ส่งคำถาม

รายละเอียดสินค้า

รายละเอียดสินค้าโดยละเอียด

1. การวิเคราะห์พารามิเตอร์

ข้อมูลจำเพาะเกี่ยวกับแสง:เลนส์อินฟราเรดทางยาวโฟกัส 19 มม. พร้อมรูรับแสงขนาดใหญ่พิเศษ F1.0 มุมมองแนวนอนสูงถึง 22.85° ให้ระยะการตรวจจับที่สมดุลและความครอบคลุมของฉาก ความยาวคลื่นในการใช้งานครอบคลุมหน้าต่างบรรยากาศอินฟราเรดคลื่นยาว 8~12μm ซึ่งเป็นสเปกตรัมหลักสำหรับการถ่ายภาพความร้อนแบบพาสซีฟ

ความเข้ากันได้ของเครื่องตรวจจับ:ปรับให้เหมาะสมสำหรับความละเอียด 640×512, เครื่องตรวจจับอินฟราเรดระยะพิทช์พิกเซล 12μm ซึ่งเข้ากันอย่างลงตัวกับโมดูลเซ็นเซอร์ความร้อนที่ไม่ระบายความร้อนทั่วไปทั่วไป

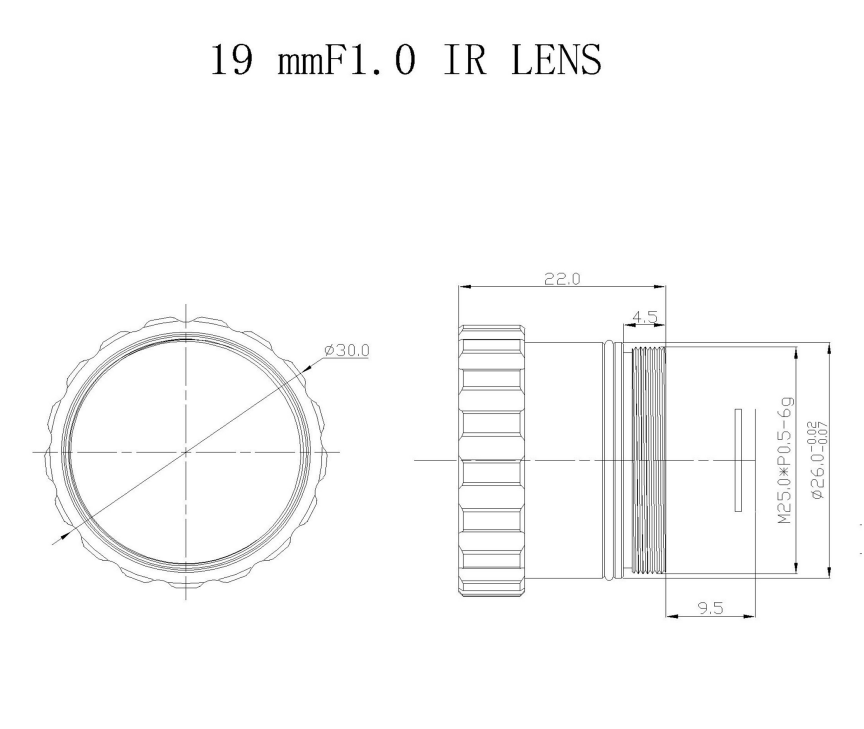

พารามิเตอร์เครื่องกลและสิ่งแวดล้อม:เมาท์เกลียวมาตรฐานเมาท์ M25×0.5 เพื่อการประกอบที่สะดวก ช่วงโฟกัสครอบคลุม 0.5 ม. ถึงระยะอนันต์ รองรับการสังเกตทั้งระยะใกล้และระยะไกล ช่วงอุณหภูมิในการทำงาน -40°C ~ +80°C เหมาะสำหรับสถานการณ์การทำงานที่เย็นจัดและอุณหภูมิสูง องค์ประกอบออปติคอลด้านหน้ามีระดับการป้องกันน้ำเข้า IP67

ดัชนีคุณภาพแสง:เลนส์สัมผัสที่มีการเคลือบ AR; การส่งผ่านโดยรวม≥90%; การส่องสว่างสัมพัทธ์≥86%; ควบคุมการบิดเบือนได้ต่ำกว่า -10%

พารามิเตอร์	ค่า
ทางยาวโฟกัส	19มม
ฉ/#	F1.0
เครื่องตรวจจับที่เข้ากันได้	640×512, 12μm
การเคลือบเลนส์แบบสัมผัส	เออาร์
สาขาการมองเห็น	22.85°(ส)
ช่วงโฟกัส	0.5 ม. ~ ∞
อุณหภูมิในการทำงาน	-40°ซ ~ +80°ซ
การส่องสว่างแบบสัมพัทธ์	≥ 86%
การบิดเบือน	< -10%
การส่งผ่าน	≥ 90%
ภูเขา	M25 × 0.5
ระดับการป้องกันทางเข้าขององค์ประกอบด้านหน้า	IP67
ความยาวคลื่น	8 ~ 12ไมโครเมตร

2. ข้อดีด้านประสิทธิภาพ

การรวบรวมแสงที่เหนือกว่า: รูรับแสงขนาดใหญ่พิเศษ F1.0 ช่วยเพิ่มประสิทธิภาพในการรับโฟตอนอินฟราเรดได้อย่างมาก ทำให้กล้องถ่ายภาพความร้อนสามารถจับภาพคอนทราสต์ของอุณหภูมิได้ชัดเจนภายใต้สภาวะความร้อนที่มีการแผ่รังสีต่ำ

ประสิทธิภาพแสงสูง: การส่งผ่าน≥90% พร้อมกับการเคลือบ AR ช่วยลดการสูญเสียพลังงานอินฟราเรด การส่องสว่างสัมพัทธ์ ≥86% ช่วยให้มั่นใจได้ถึงความสว่างของภาพที่สม่ำเสมอตั้งแต่กึ่งกลางภาพไปจนถึงขอบ หลีกเลี่ยงมุมที่มืด

การปรับตัวต่อสภาพแวดล้อมที่รุนแรง: โครงสร้างกันน้ำของเลนส์ด้านหน้า IP67 ป้องกันฝุ่นและน้ำกระเด็น ช่วงอุณหภูมิการทำงานที่กว้างช่วยลดการเคลื่อนตัวของความร้อนแบบออปติคอลได้อย่างมีประสิทธิภาพ และรักษาประสิทธิภาพการถ่ายภาพที่เสถียรภายใต้ความผันผวนของอุณหภูมิ

การปรับโฟกัสที่ยืดหยุ่น: 0.5 ม. ถึง ∞ ช่วงโฟกัสทำให้สามารถสลับระหว่างการตรวจสอบเป้าหมายระยะสั้นและการตรวจสอบระยะไกล ความบิดเบี้ยวที่ควบคุมได้: ความบิดเบี้ยวน้อยกว่า -10% ลดการเสียรูปทางเรขาคณิตของภาพ ปรับปรุงความแม่นยำในการวัดสำหรับการใช้งานการตรวจจับอุณหภูมิ

อินเทอร์เฟซมาตรฐาน: เมาท์ M25×0.5 รองรับการรวมอย่างรวดเร็วกับชุดกล้องถ่ายภาพความร้อนเลนส์ IR ที่ไม่มีการระบายความร้อนส่วนใหญ่

3. สาขาการสมัคร

การรักษาความปลอดภัยปริมณฑลและการตรวจสอบชายแดน: ระบบเลนส์รักษาความปลอดภัยเป็นส่วนธุรกิจหลักของ Shanghai Silk Optical Technology Co., Ltd. ซึ่งนำไปใช้กับกล้องเฝ้าระวังความร้อนกลางแจ้ง ตรวจจับผู้บุกรุกทั้งกลางวันและกลางคืนโดยไม่มีแสงที่มองเห็นได้ เหมาะสำหรับรั้วโรงงาน ขอบเขตสวนสาธารณะ และการตรวจสอบชายแดน

การบำรุงรักษาเชิงคาดการณ์ทางอุตสาหกรรม: ติดตั้งบนอุปกรณ์ตรวจสอบความร้อนเพื่อตรวจสอบข้อผิดพลาดที่เกิดจากความร้อนสูงเกินของอุปกรณ์ไฟฟ้า ตลับลูกปืนกล ตู้ไฟฟ้า และระบบท่อ

ระบบป้องกันอัคคีภัยและการเตือนภัยล่วงหน้า: ใช้สำหรับการตรวจสอบไฟป่า การตรวจจับความเสี่ยงจากไฟไหม้ในคลังสินค้า ระบุจุดที่มีอุณหภูมิสูงผิดปกติล่วงหน้า

ระบบมองภาพความร้อนที่ติดตั้งในยานพาหนะ: ทำหน้าที่เป็นระบบการมองเห็นเสริมในการขับขี่ตอนกลางคืนสำหรับยานพาหนะพิเศษ ตรวจจับคนเดินถนน สิ่งกีดขวาง และสัตว์ป่าในความมืดสนิทหรือมีหมอกหนาทึบ

การตรวจจับการอนุรักษ์พลังงานในอาคาร: ติดตั้งบนกล้องถ่ายภาพความร้อนแบบพกพาเพื่อตรวจสอบการสูญเสียความร้อนที่ผนังอาคาร การรั่วไหลของอากาศ และข้อบกพร่องของฉนวน

น้ำหนักบรรทุกของระบบไร้คนขับ: บูรณาการเข้ากับ UAV สำหรับการสำรวจความร้อนทางอากาศ การตรวจสอบสภาพแวดล้อม และภารกิจการค้นหาและกู้ภัย
