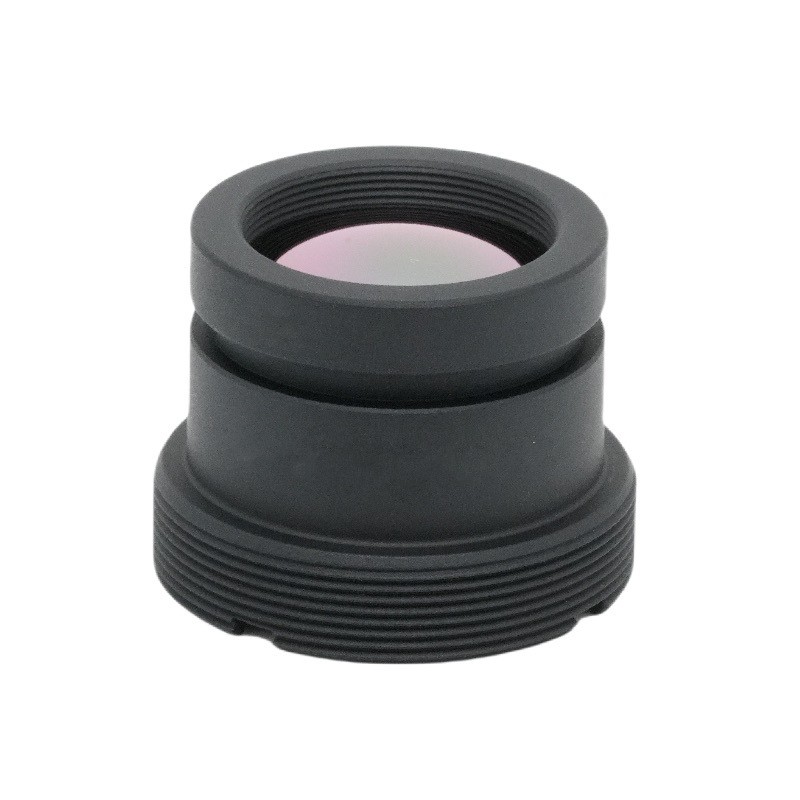

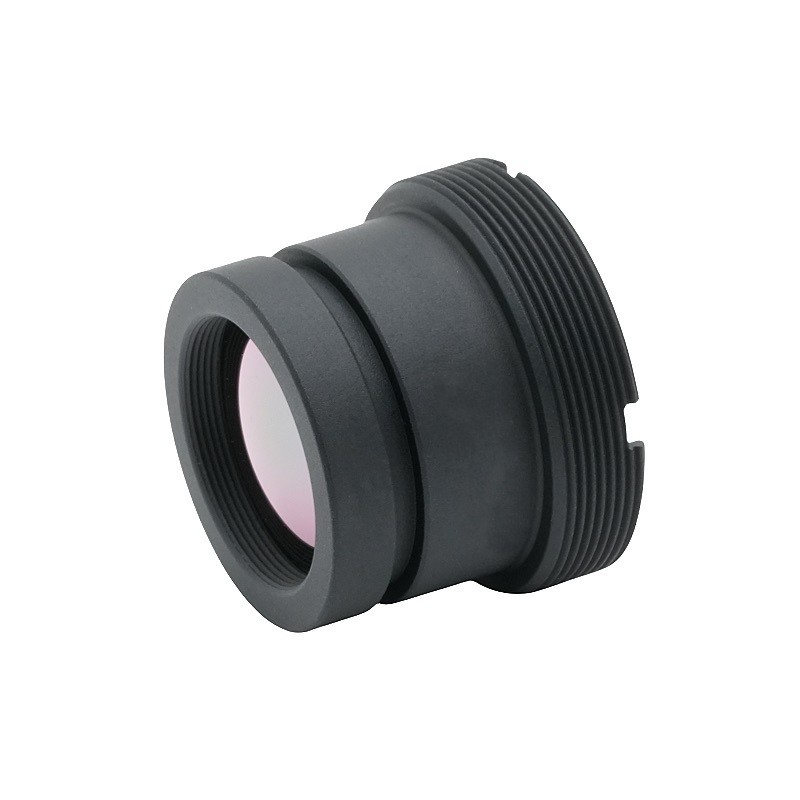

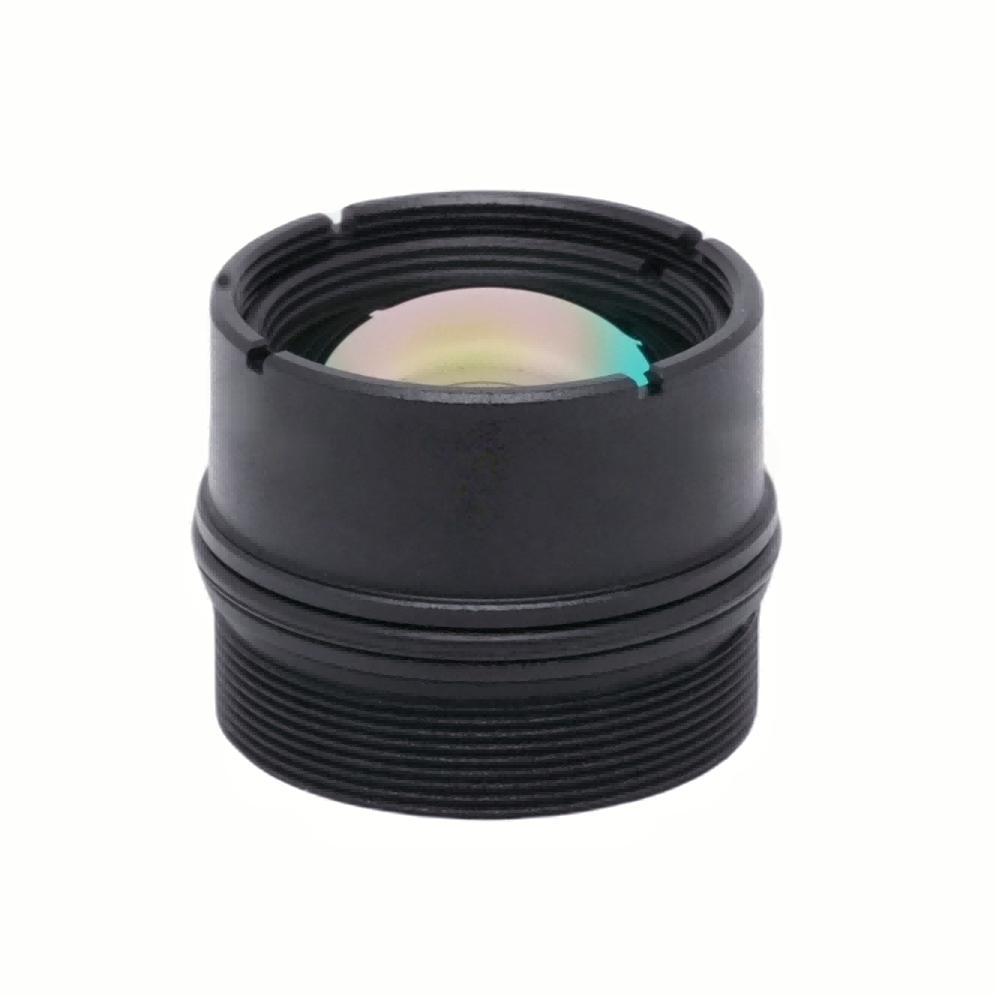

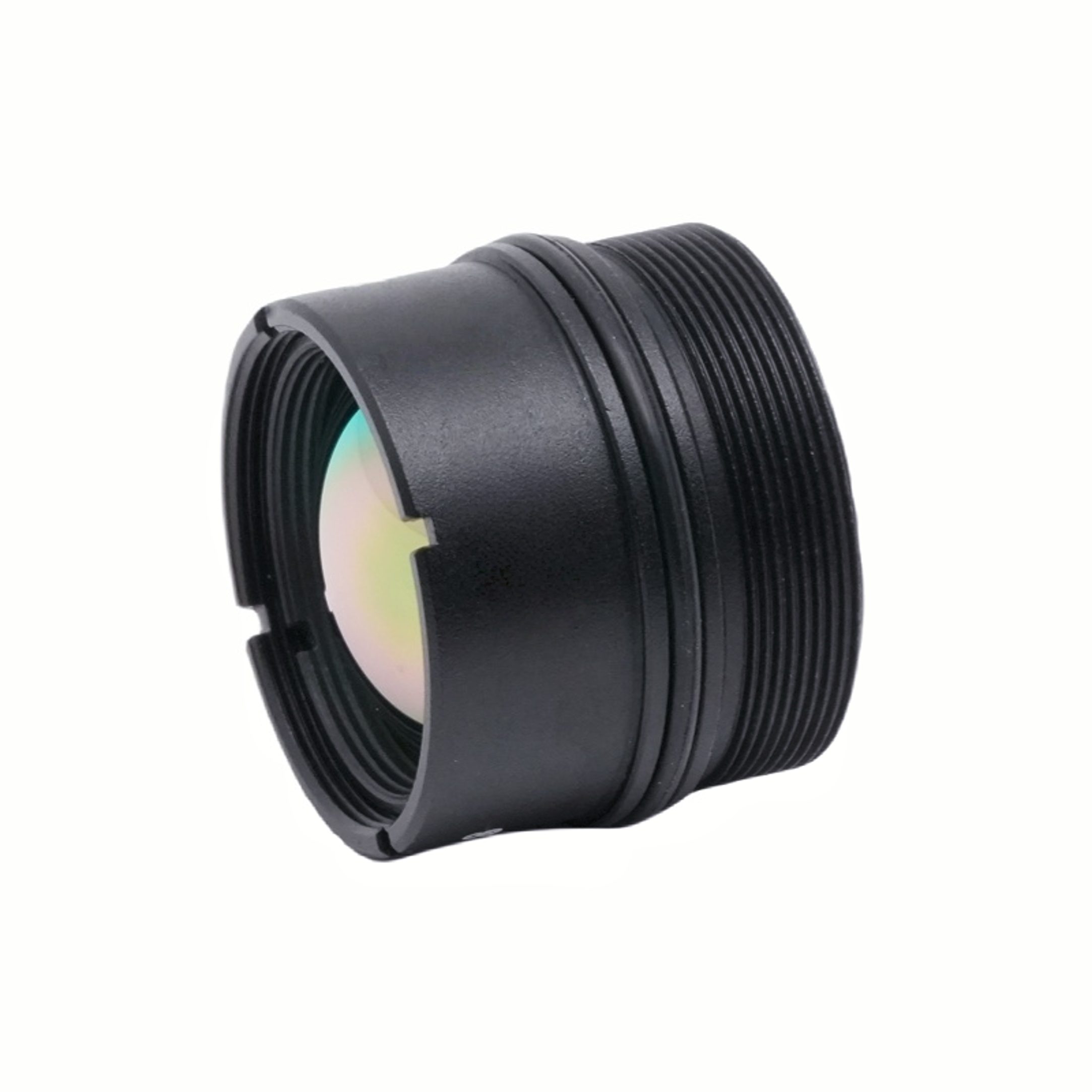

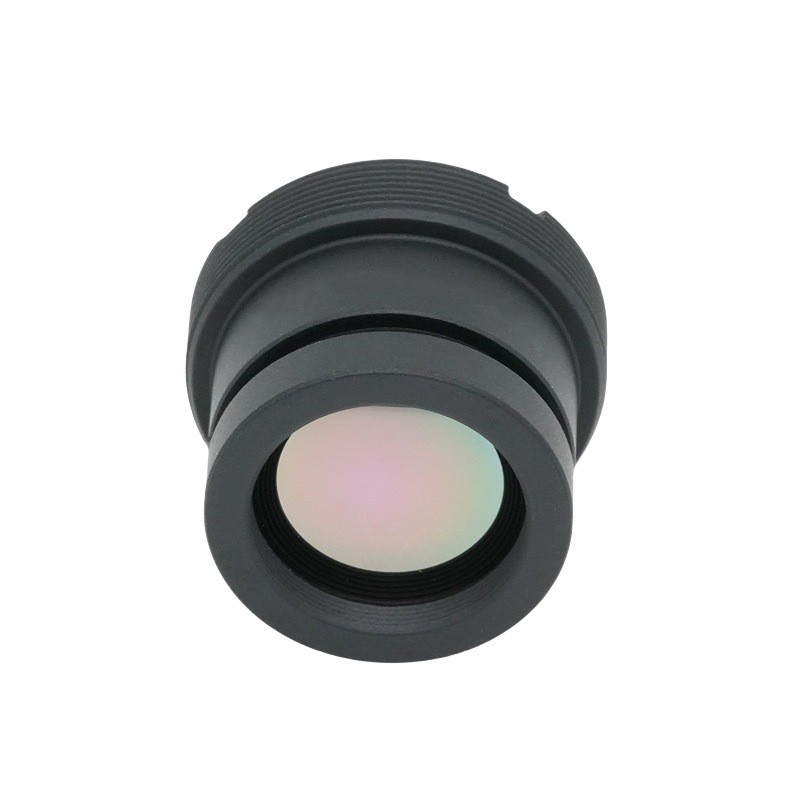

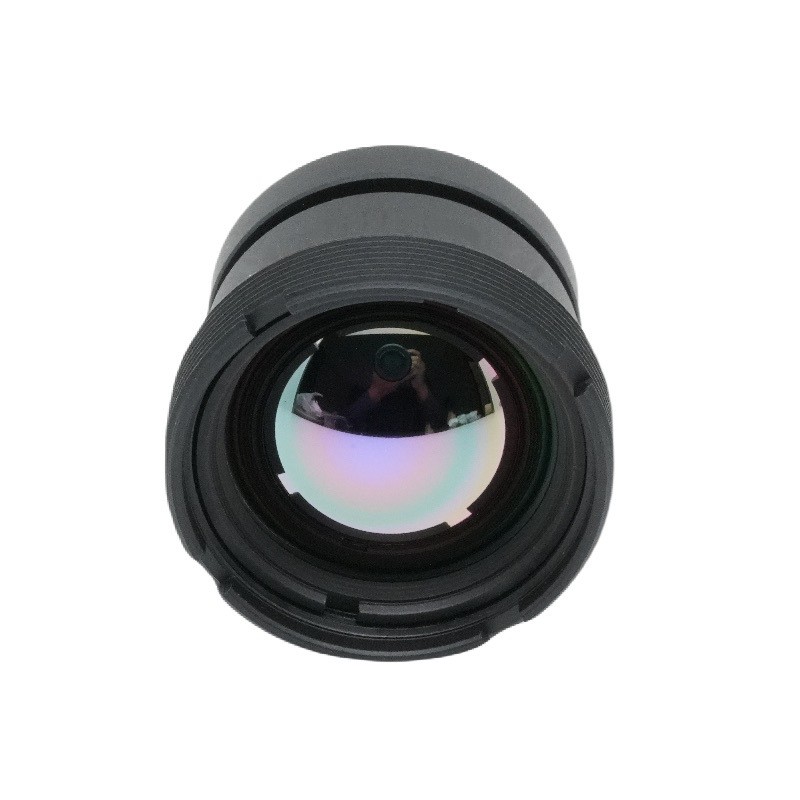

เลนส์ความร้อนอินฟราเรด 13 มม

เลนส์ 13 มม. F1.0 นี้ได้รับการพัฒนาและจัดจำหน่ายโดย ShangHai SILK Optical Technology CO., LTD. ปรับให้เหมาะสมสำหรับสเปกตรัมอินฟราเรดคลื่นยาว 8–12μm เลนส์ระบายความร้อนที่ไม่มีการระบายความร้อนนี้เข้ากันได้อย่างสมบูรณ์แบบกับความละเอียด 640×512 และขนาดพิกเซล 12μm ด้วยรูรับแสง F1.0 ที่รวดเร็ว เลนส์จึงจับรังสีอินฟราเรดที่อ่อนแอได้อย่างมีประสิทธิภาพเพื่อให้ภาพความร้อนที่ชัดเจนภายใต้สภาวะคอนทราสต์ต่ำ เลนส์ความร้อนนี้มาพร้อมกับองค์ประกอบออปติคอลด้านหน้าที่ได้รับการจัดอันดับ IP67 และการเคลือบ AR ที่ทนทานบนพื้นผิวแบบสัมผัส จึงรักษาประสิทธิภาพที่มั่นคงในสภาพแวดล้อมกลางแจ้งที่รุนแรง รองรับช่วงโฟกัสตั้งแต่ 1 เมตรถึงระยะอนันต์ พร้อมการปรับอุณหภูมิการทำงานได้กว้างตั้งแต่ -40°C ถึง +80°C ออกแบบมาให้มีอินเทอร์เฟซเมาท์ M20×0.5 ขนาดกะทัดรัด เลนส์มีการส่งผ่านข้อมูลสูงและความบิดเบี้ยวต่ำ ShangHai SLIK Optical Technology CO., LTD ดำเนินการสอบเทียบทางแสงอย่างเข้มงวดเพื่อรับประกันคุณภาพทางแสงที่สม่ำเสมอสำหรับการรวมอุปกรณ์ถ่ายภาพความร้อนเชิงปริมาณ

ส่งคำถาม

รายละเอียดสินค้า

รายละเอียดสินค้าโดยละเอียด

1. พารามิเตอร์

ทางยาวโฟกัสและรูรับแสง:ทางยาวโฟกัสคงที่ 13 มม. จับคู่กับรูรับแสง F1.0 ที่รวดเร็วเป็นพิเศษ รูรับแสงขนาดใหญ่ช่วยเพิ่มการรับโฟตอนอินฟราเรดให้สูงสุด ซึ่งช่วยเพิ่มอัตราส่วนสัญญาณต่อเสียงรบกวนสำหรับเซ็นเซอร์ความร้อนได้อย่างมาก

สเปกตรัมการทำงาน:อินฟราเรดคลื่นยาว (LWIR) ขนาด 8–12μm ซึ่งเป็นหน้าต่างส่งผ่านบรรยากาศหลักสำหรับการตรวจจับความร้อนแบบพาสซีฟ

ความเข้ากันได้ของเครื่องตรวจจับ:จับคู่เครื่องตรวจจับความละเอียด 640×512 ที่มีระยะพิกเซล 12μm สร้างขอบเขตการมองเห็น 40.7° ในแนวทแยง (แนวนอน: 32.6°, แนวตั้ง: 26.3°) สำหรับการสังเกตในระยะกลาง

ข้อมูลจำเพาะทางกลและสิ่งแวดล้อม:ตัวยึด M20×0.5 เพื่อการประกอบที่ง่ายดาย องค์ประกอบด้านหน้าได้รับการป้องกัน IP67 ช่วงอุณหภูมิในการทำงาน -40°C ~ +80° ปรับให้เข้ากับสถานการณ์กลางแจ้งที่ร้อนจัดและเย็นจัด ช่วงโฟกัสครอบคลุม 1 ม. ถึงระยะอนันต์ รองรับเป้าหมายความร้อนทั้งใกล้และไกล

ดัชนีแสง:การส่งผ่านโดยรวม≥86%, การส่องสว่างสัมพัทธ์≥75%; ควบคุมความผิดเพี้ยนได้ภายใน ≤-1.5% เลนส์แบบเปิดเผยใช้การเคลือบป้องกันแสงสะท้อน (AR) เพื่อลดการสูญเสียการสะท้อนของพื้นผิว

พารามิเตอร์	ค่า
ทางยาวโฟกัส	13มม
ฉ/#	F1.0
เครื่องตรวจจับที่เข้ากันได้	640×512, 12μm
การเคลือบเลนส์แบบสัมผัส	เออาร์
สาขาการมองเห็น	40.7°(ล) × 32.6°(ส) × 26.3°(วี)
ช่วงโฟกัส	1 นาที ~ ∞
อุณหภูมิในการทำงาน	-40°ซ ~ +80°ซ
การส่องสว่างแบบสัมพัทธ์	≥ 75%
การบิดเบือน	≤ -1.5%
การส่งผ่าน	≥ 86%
ภูเขา	M20 × 0.5
ระดับการป้องกันทางเข้าขององค์ประกอบด้านหน้า	IP67
ความยาวคลื่น	8 ~ 12ไมโครเมตร

2. ข้อดีด้านประสิทธิภาพ

ความไวต่อความร้อนในสภาวะแสงน้อยที่เหนือกว่า:รูรับแสงขนาดใหญ่ F1.0 รวบรวมพลังงานอินฟราเรดได้มากกว่ามากเมื่อเทียบกับเลนส์อินฟราเรดหมายเลข F ที่ช้ากว่า ช่วยเพิ่มความชัดเจนของภาพในระยะการตรวจจับที่ไกล

Eยอดเยี่ยม ความสม่ำเสมอของแสง:การส่องสว่างสัมพัทธ์สูงช่วยให้มั่นใจได้ถึงความสว่างที่สม่ำเสมอทั่วทั้งกรอบภาพ โดยหลีกเลี่ยงมุมที่มืด ความบิดเบี้ยวต่ำยังคงรักษารูปทรงเป้าหมายที่แท้จริงไว้สำหรับการวัดและการจดจำ

ประสิทธิภาพสเปกตรัมสูง:การเคลือบ AR บวกกับการส่งผ่าน ≥86% ช่วยลดการสูญเสียพลังงานอินฟราเรด และปลดปล่อยศักยภาพของเครื่องตรวจจับความร้อนที่ไม่มีการระบายความร้อนได้อย่างเต็มที่

การปรับตัวต่อสิ่งแวดล้อมที่แข็งแกร่ง:การออกแบบเลนส์ด้านหน้าป้องกันน้ำและฝุ่นระดับ IP67 ช่วยลดความจำเป็นในการใช้หน้าต่างป้องกันภายนอกเพิ่มเติมสำหรับการติดตั้งหลายๆ ครั้ง ช่วงอุณหภูมิที่กว้างช่วยป้องกันการพร่ามัวและการเปลี่ยนแปลงประสิทธิภาพภายใต้อุณหภูมิแวดล้อมที่รุนแรง

การบูรณาการที่กะทัดรัดเป็นมิตร:ตัวยึดมาตรฐาน M20×0.5 ช่วยให้สามารถผสานรวมเข้ากับกล้องถ่ายภาพความร้อนขนาดจิ๋วที่พัฒนาโดยพันธมิตรระบบได้อย่างราบรื่น

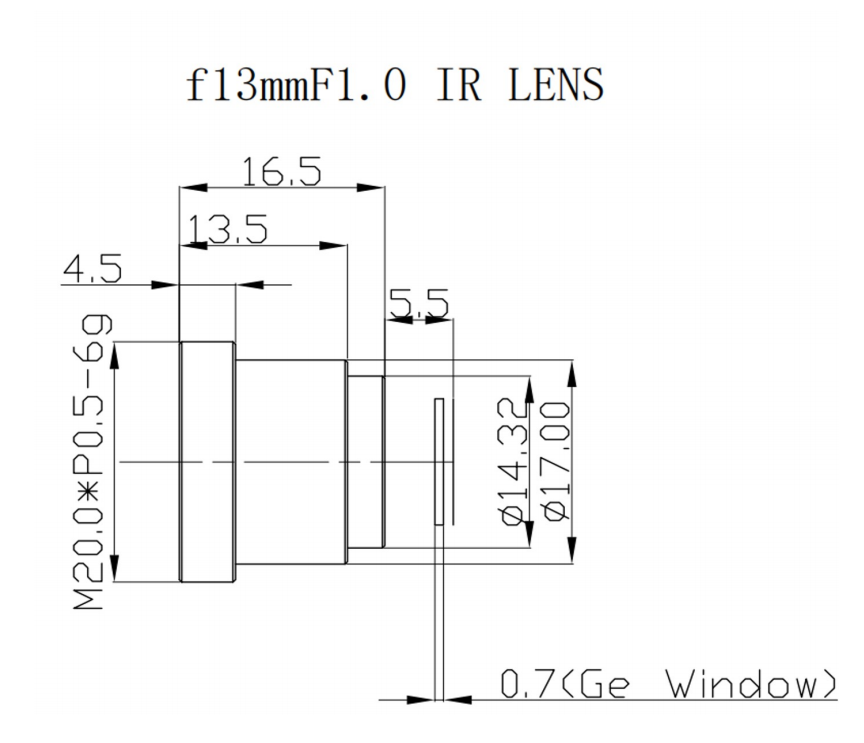

13mm Infrared Thermal Lens

3.สาขาการสมัคร

การรักษาความปลอดภัยชายแดนและการเฝ้าระวังปริมณฑล:การตรวจสอบความร้อนกลางแจ้งสำหรับการตรวจจับการบุกรุกทั้งกลางวันและกลางคืน

การบำรุงรักษาเชิงคาดการณ์ทางอุตสาหกรรม:ตรวจจับข้อผิดพลาดที่เกิดจากความร้อนสูงเกินไปของอุปกรณ์ไฟฟ้า เครื่องจักร และท่อส่ง

การมองเห็นความร้อนของยานยนต์:ระบบช่วยเหลือการขับขี่ในตอนกลางคืนแบบอินฟราเรดหลังการขาย

ระบบไร้คนขับ:น้ำหนักบรรทุกความร้อนสำหรับ UAV ขนาดเล็ก ยานพาหนะภาคพื้นดินไร้คนขับสำหรับการค้นหาและกู้ภัย

การป้องกันอัคคีภัยและการตรวจสอบป่าไม้:การระบุแหล่งกำเนิดไฟที่ซ่อนอยู่ตั้งแต่เนิ่นๆ

การตรวจสอบพลังงานอาคาร:การตรวจสอบความร้อนสำหรับการสูญเสียความร้อน การรั่วไหลของอากาศ และข้อบกพร่องของฉนวน

การเฝ้าระวังทางทะเล:การตรวจจับเป้าหมายทางทะเลทั้งกลางวันและกลางคืนภายใต้สภาพหมอกหนา

ShangHai SILK Optical Technology CO., LTD นำเสนอเลนส์ความร้อน LWIR ซีรีส์นี้พร้อมการควบคุมคุณภาพที่ได้มาตรฐานและการสนับสนุนบริการที่ปรับแต่งได้ เพื่อตอบสนองความต้องการการผลิตจำนวนมากของผู้ผลิตภาพความร้อนทั่วโลก
