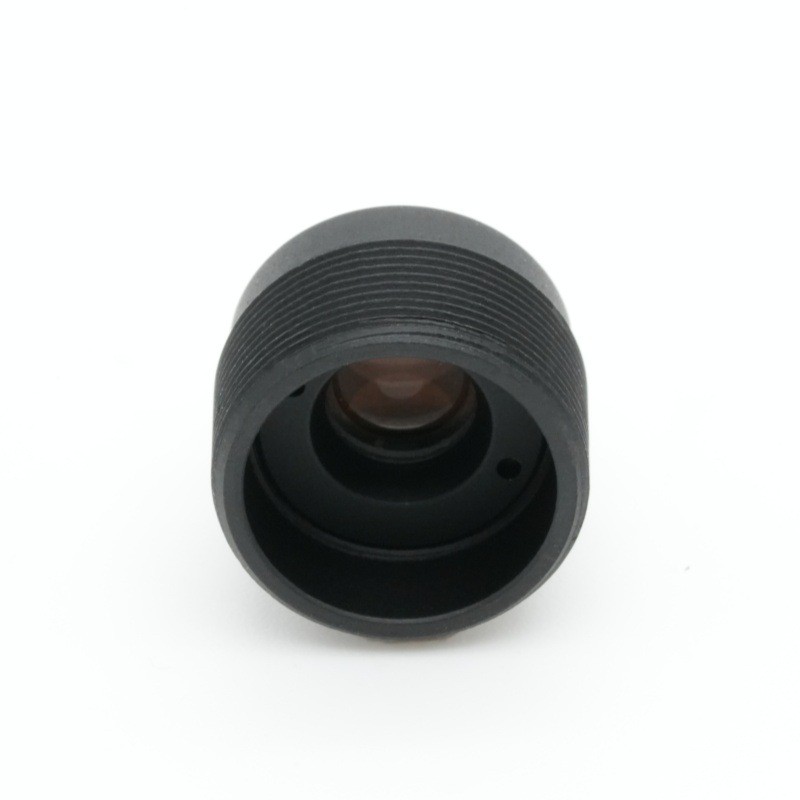

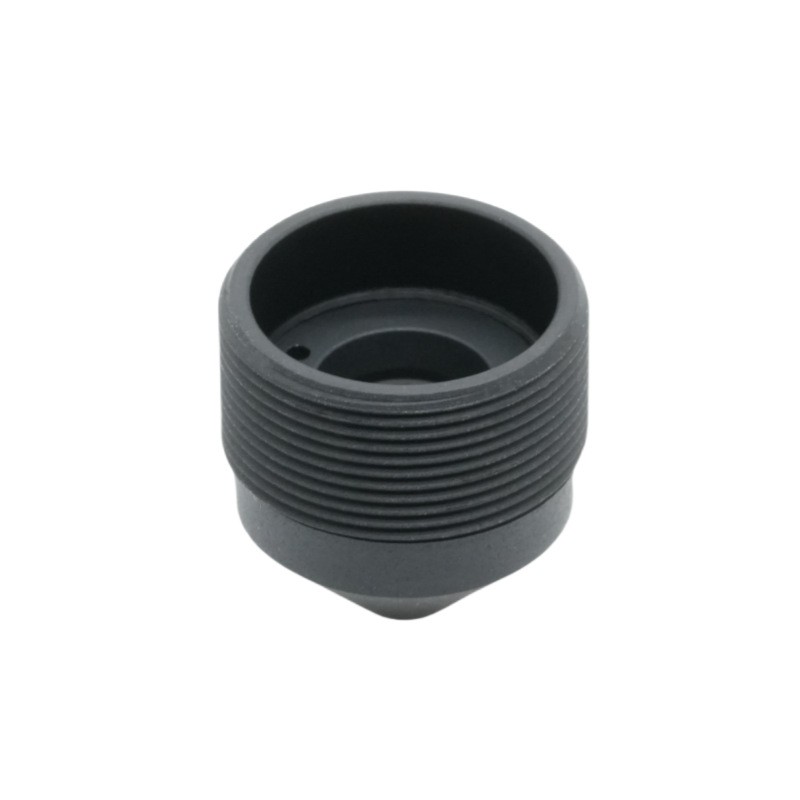

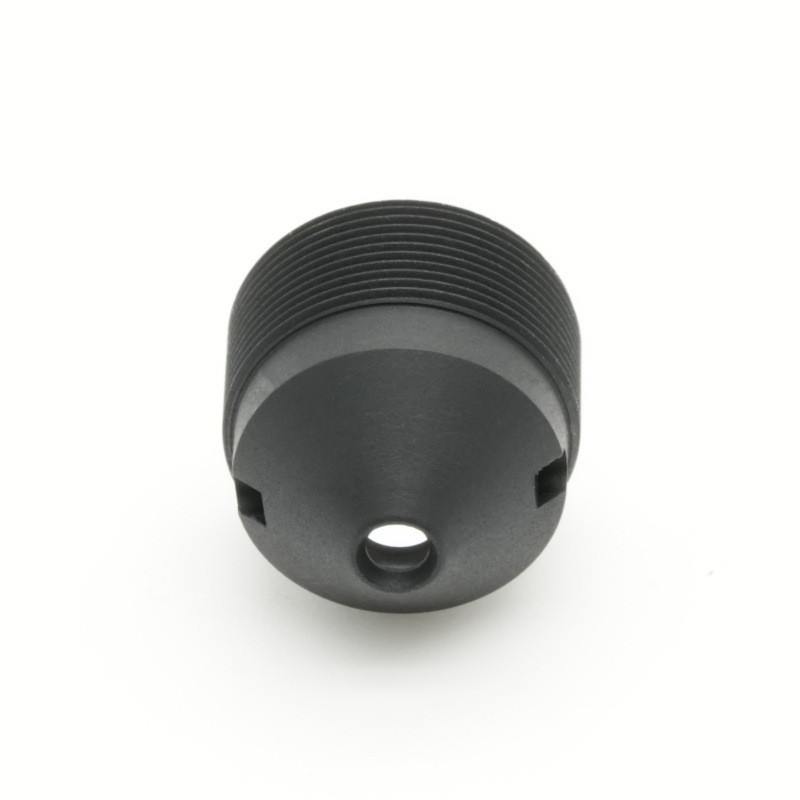

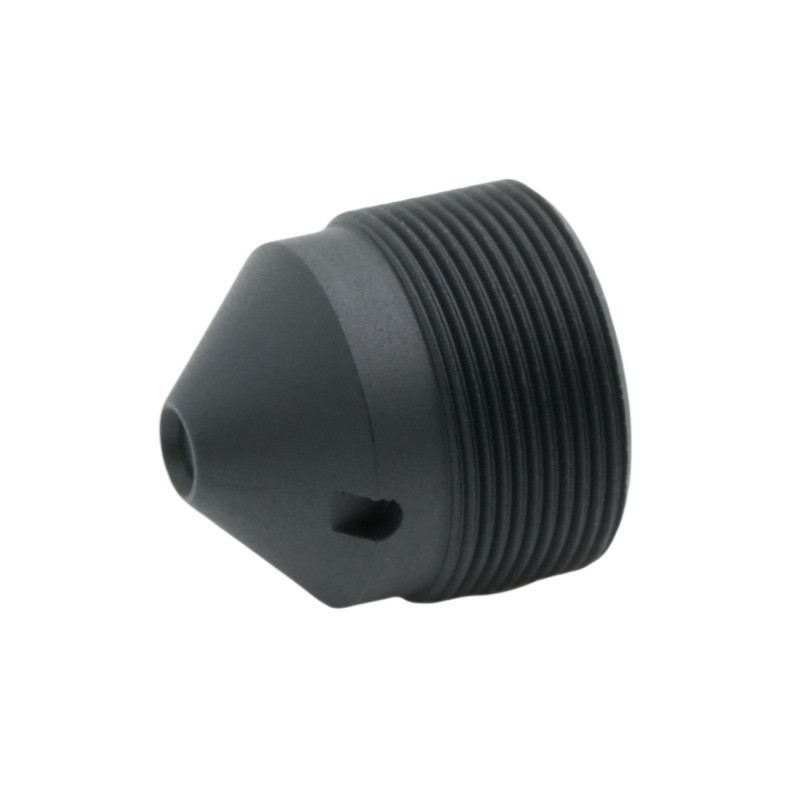

เลนส์โคน M7 6.2 มม

ข้อมูลสรุปเกี่ยวกับผลิตภัณฑ์

ผลิตโดยเทคโนโลยีออพติคอล BOSHIเลนส์โฟกัสคงที่ 6.2 มม. ที่เชื่อถือได้นี้ได้รับการออกแบบทางวิศวกรรมสำหรับโครงการรักษาความปลอดภัย OEM ขนาดใหญ่ และได้รับการปรับให้เหมาะสมสำหรับมาตรฐานเซ็นเซอร์ 1/2.7 นิ้ว เลนส์ขนาดเล็กกะทัดรัดนี้มีรูรับแสงคงที่ F2.6 ช่วยรักษาสมดุลความสามารถในการรวบรวมแสงและความชัดลึกที่ใช้งานได้สำหรับการปรับใช้เลนส์เฝ้าระวังระยะกลาง เลนส์บอร์ด M7 ระดับมืออาชีพนี้ใช้การออกแบบเลนส์มุมรังสีหัวหน้าต่ำที่เก็บไว้ต่ำกว่า 15 องศา และให้ประสิทธิภาพของเลนส์ส่องสว่างสัมพัทธ์สูง เพื่อปรับปรุงข้อบกพร่องทั่วไป เช่น ขอบมืดของมุมและการเปลี่ยนสีที่เห็นบ่อยในส่วนประกอบกล้อง IP มินิธรรมดา โดยมีขอบเขตการมองเห็นแนวทแยง 74 องศา เพื่อรองรับการจดจำวัตถุและการระบุร่างกายมนุษย์ และความทนทานของวงกลมภาพที่เพียงพอจะชดเชยความเบี่ยงเบนของการประกอบในระหว่างการผลิตโมดูลความเร็วสูง เทคโนโลยีออปติคอล BOSHI ดำเนินการตรวจสอบทางแสงและกลไกแบบเต็มชุดสำหรับเลนส์บอร์ดรักษาความปลอดภัย OEM แต่ละตัว เพื่อให้ได้ภาพที่มีความเสถียรตลอด 24 ชั่วโมงสำหรับฮาร์ดแวร์การตรวจสอบเชิงพาณิชย์และที่อยู่อาศัยในร่ม ส่วนประกอบแบบออปติกนี้ได้รับการปรับให้เหมาะสมสำหรับสายการประกอบอัตโนมัติ โดยเหมาะกับกล้อง Wi-Fi, โมดูล IP ขนาดกะทัดรัด และอุปกรณ์เฝ้าระวังอเนกประสงค์หลายรายการ

รายละเอียดสินค้าโดยละเอียด

การวิเคราะห์พารามิเตอร์

1. เลนส์โฟกัสคงที่ 6.2 มม. พร้อม EFL 6.2 ± 5 เปอร์เซ็นต์ทางยาวโฟกัสคงที่ระดับกลางนี้ได้รับการปรับเทียบเป็นพิเศษสำหรับระบบเลนส์เฝ้าระวังระยะกลาง จะไม่สร้างความบิดเบี้ยวของขอบอย่างรุนแรง เช่น เลนส์มุมกว้างพิเศษ หรือฉากที่เสียสละการครอบคลุมแบบที่เลนส์คอมแพ็คเทเลโฟโต้ทำ ภายใต้ความสูงในการติดตั้งการตรวจสอบแบบติดผนังแบบทั่วไป ความยาวโฟกัสนี้รองรับรูปร่างมนุษย์และการระบุสินค้าที่ชัดเจนภายในระยะสังเกต 3-8 เมตร ใช้งานได้ดีสำหรับทางเข้า พื้นที่สำนักงาน และห้องขายปลีก และหลีกเลี่ยงปัญหาประสิทธิภาพที่เกิดจากเลนส์คอมแพคมุมกว้างพิเศษหรือเลนส์เทเลโฟโต้

2. รูรับแสงคงที่ F2.6 พร้อม F/NO 2.6 ± 5 เปอร์เซ็นต์ข้อมูลจำเพาะม่านตาคงที่นี้เหมาะกับสถานการณ์การใช้งานระบบ Surveillance ในแต่ละวัน รูรับแสงคงที่ F2.6 นี้รับประกันการรับแสงที่เสถียรภายใต้แสงโดยรอบภายในอาคารปกติ ขณะเดียวกันก็รักษาระยะชัดลึกที่น่าพอใจ เป้าหมายหลายตัวในระยะทางที่แตกต่างกันภายในเฟรมสามารถรักษาความคมชัดได้พร้อมกัน ช่วยหลีกเลี่ยงความเสี่ยงที่อยู่นอกโฟกัสที่เกิดจากรูรับแสงที่ใหญ่เกินไปของออปติกขนาดเล็กขนาดกะทัดรัด

3. การเพิ่มประสิทธิภาพเลนส์รูปแบบ 1/2.7 นิ้วระบบออพติคอลที่สมบูรณ์ได้รับการจำลองและปรับเป้าหมายเซ็นเซอร์ขนาด 1/2.7 นิ้ว วงกลมภาพสูงสุด Ø7.0 มม. สร้างขอบเขตความปลอดภัยที่เพียงพอเกินกว่าพื้นที่ทำงานของเซ็นเซอร์ เมื่อรวมเลนส์บอร์ด M7 นี้เข้ากับโมดูลกล้อง การชดเชยตำแหน่งเล็กน้อยที่สร้างโดยอุปกรณ์ SMT อัตโนมัติจะไม่ทำให้เกิดขอบมืดทางกลไก และเพิ่มผลผลิตจำนวนมากสำหรับลูกค้า OEM ของกล้องได้อย่างมีประสิทธิภาพ

4. ข้อกำหนดขอบเขตการมองเห็นด้วยเส้นทแยงมุม 74 องศา, แนวนอน 62 องศา และแนวตั้ง 33.5 องศาพารามิเตอร์มุมนี้ได้รับการปรับเทียบสำหรับแอปพลิเคชันความปลอดภัยจริง มุมมองแนวนอน 62 องศาเป็นไปตามข้อกำหนดการตรวจสอบติดผนังส่วนใหญ่สำหรับสำนักงานและร้านค้าปลีก มุมแนวตั้งจะปรับความสูงในการติดตั้งมาตรฐาน และป้องกันการสิ้นเปลืองทรัพยากรพิกเซลบนเพดานหรือพื้นที่ภาพพื้นซ้ำซ้อน

5. เลนส์มุมเรย์หัวหน้าต่ำที่มี CRA ＜15 องศานี่แสดงถึงข้อดีอย่างหนึ่งที่สำคัญในการแข่งขันของส่วนประกอบกล้องไอพีขนาดเล็กนี้ เลนส์คอมแพคราคาประหยัดหลายตัวมีค่า CRA สูง เมื่อจับคู่กับเซนเซอร์ CMOS ทั่วไป ค่า CRA ที่สูงจะทำให้เกิดสีเพี้ยนที่มุม ความไวลดลง และความสว่างไม่สม่ำเสมอ การออกแบบเลนส์นี้ควบคุมได้ต่ำกว่า 15 องศา จึงช่วยลดข้อบกพร่องด้านการมองเห็นดังกล่าวได้อย่างมาก

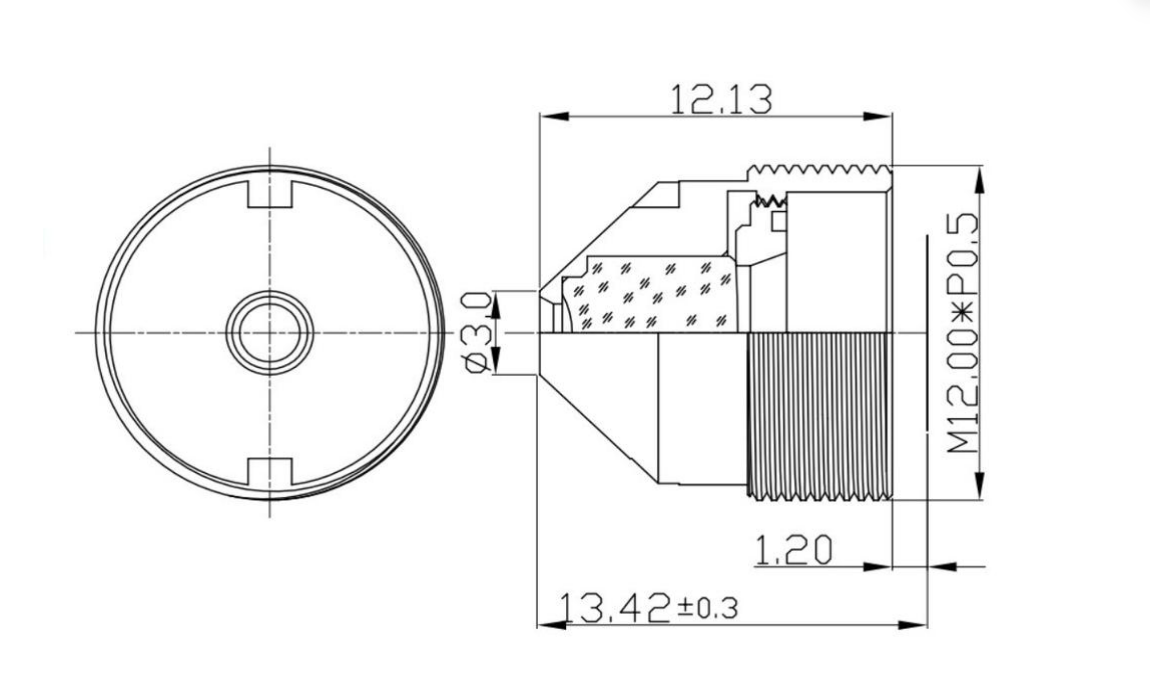

6. ข้อมูลจำเพาะทางกลไกสำหรับเลนส์บอร์ด M7TTL ถึง 13.42 ± 0.3 มม. และ BFL ถึง 6.5 ± 0.2 มม. ความยาวแทร็กทั้งหมดและความยาวโฟกัสด้านหลังเป็นไปตามการจัดการความทนทานที่เข้มงวด ขนาดโดยรวมที่กะทัดรัดช่วยให้สามารถออกแบบโมดูลขนาดเล็กที่บูรณาการได้สูง ความคลาดเคลื่อนทางกลไกที่แม่นยำมอบประสิทธิภาพด้านออพติคอลที่สม่ำเสมอหลังจากการขันสกรูเข้าแบบอัตโนมัติสำหรับการสั่งซื้อจำนวนมากของเลนส์แผงรักษาความปลอดภัย OEM

7. ดัชนีความผิดเพี้ยนและการส่องสว่างความเพี้ยนของทีวีอยู่ที่ 12.00 เปอร์เซ็นต์ และ Relative Illumination อยู่ที่ 58.0 เปอร์เซ็นต์ ระดับความผิดเพี้ยนจะถูกปรับระดับสำหรับการบันทึกวิดีโอด้วยกล้องวงจรปิด และป้องกันการขยายฉากที่ไม่เป็นธรรมชาติ ประสิทธิภาพของเลนส์ส่องสว่างสัมพัทธ์สูง 58.0 เปอร์เซ็นต์ รักษาความสว่างที่เหมาะสมที่มุมภาพ และลดภาระงานอัลกอริทึม ISP สำหรับการแก้ไขขอบมืด

ข้อได้เปรียบด้านประสิทธิภาพหลักโดยเทคโนโลยีออปติคอล BOSHI

1. การออกแบบที่เข้ากันของเลนส์โฟกัสคงที่ 6.2 มม. และรูรับแสงคงที่ F2.6 นำเสนอประสิทธิภาพด้านออพติคอลที่สมดุลสำหรับออปติกเฝ้าระวังช่วงกลาง เลนส์จะรักษาเอาต์พุตที่เสถียรภายใต้สภาพแสงกลางวันที่สว่างจ้าและสภาพแวดล้อมภายในอาคารที่มีแสงสลัว สามารถปลดล็อคความสามารถในการถ่ายภาพของเลนส์รูปแบบ 1/2.7 นิ้วได้อย่างเต็มที่ โดยไม่ต้องพึ่งการแก้ไขซอฟต์แวร์ ISP มากนัก

2. เลนส์บอร์ด M7 นี้เนื่องจากเป็นเลนส์ขนาดเล็กขนาดกะทัดรัดที่มาพร้อมกับวงกลมภาพขนาด 7.0 มม. ที่ขยายใหญ่ขึ้น จึงให้ความทนทานต่อข้อผิดพลาดในการประกอบ การเบี่ยงเบนตำแหน่งเล็กน้อยระหว่างการประกอบโมดูลมวลจะไม่ทำให้เกิดมุมภาพที่มืด และลดอัตราส่วนผลิตภัณฑ์ที่มีข้อบกพร่องสำหรับผู้ผลิตกล้อง OEM

3. คุณลักษณะเฉพาะของเลนส์มุมรังสีหัวหน้าต่ำทำงานร่วมกับดัชนีเลนส์ส่องสว่างสัมพัทธ์สูง ผลิตภัณฑ์ให้ความสว่างและความสม่ำเสมอของสีที่เหมาะสมตั้งแต่กึ่งกลางภาพไปจนถึงมุม แก้ไขปัญหาการแรเงามุมและการเปลี่ยนสีได้อย่างมีประสิทธิภาพ ซึ่งสร้างปัญหาให้กับส่วนประกอบกล้อง IP ขนาดเล็กของคู่แข่งจำนวนมาก

4. โครงสร้างทางกลได้รับการปรับให้เหมาะสมสำหรับขั้นตอนการผลิตจำนวนมากแบบอัตโนมัติ BOSHI Optical Technology ดำเนินการตรวจสอบการสุ่มตัวอย่างครอบคลุมดัชนีแสงและมิติทางกลสำหรับเลนส์บอร์ดรักษาความปลอดภัย OEM ทุกชุด สามารถรับประกันประสิทธิภาพของผลิตภัณฑ์ที่เสถียรสำหรับโครงการเฝ้าระวัง OEM และ ODM จำนวนมาก

5. ระดับความผิดเพี้ยนของทีวีปานกลางและประสิทธิภาพการส่องสว่างของขอบช่วยลดความต้องการอัลกอริธึมการแก้ไขภาพที่ซับซ้อน กล้องที่ประกอบเข้ากับเลนส์นี้สามารถส่งสัญญาณภาพวิดีโอวงจรปิดตามธรรมชาติ และประหยัดทรัพยากรการประมวลผลชิปสำหรับโมดูลการทำงานอื่นๆ

กำหนดเป้าหมายสถานการณ์การใช้งาน

1. อุปกรณ์เฝ้าระวังในร่มเชิงพาณิชย์ซึ่งครอบคลุมถึงกล้องกันขโมยในร้านค้าปลีก โมดูลการตรวจสอบในสำนักงาน และกล้อง IP ขนาดกะทัดรัดบริเวณทางเดินในล็อบบี้ เนื่องจากเป็นเลนส์กล้องวงจรปิดระยะกลาง เลนส์บอร์ดรักษาความปลอดภัย OEM นี้จึงเข้ากันกับเลนส์รูปแบบ 1/2.7 นิ้วได้อย่างสมบูรณ์แบบ เนื่องจากเป็นส่วนประกอบกล้อง IP ขนาดเล็กที่มีคุณสมบัติเหมาะสม จึงจับวัตถุที่ชัดเจนและรายละเอียดร่างกายมนุษย์สำหรับพื้นที่สาธารณะขนาดกลาง

2. อุปกรณ์รักษาความปลอดภัยบ้านอัจฉริยะกลุ่มการใช้งานประกอบด้วยกล้องตรวจสอบ Wi-Fi ในครัวเรือนและโมดูลกล้องเสริมทางเข้าอาคาร เลนส์บอร์ด M7 นี้ได้รับประโยชน์จากเฟรมเวิร์กออปติกขนาดเล็กขนาดกะทัดรัดและลักษณะของเลนส์มุมรังสีหัวหน้าต่ำ สามารถปรับฮาร์ดแวร์กล้องในบ้านด้วยพื้นที่การติดตั้งภายในที่จำกัด

3. ระบบการมองเห็นแบบฝังขนาดเล็กรองรับกล้องเสริมควบคุมการเข้าถึงและโมดูลรวบรวมภาพขนาดเล็กที่ใช้อินเทอร์เฟซ M7 เลนส์โฟกัสคงที่ 6.2 มม. ให้กำลังขยายที่เหมาะสมสำหรับงานสังเกตวัตถุระยะสั้นถึงปานกลาง

4. โครงการกล้องวงจรปิด OEM จำนวนมากใช้ได้กับกล้องรักษาความปลอดภัยแบบอะนาล็อกและ IP ที่ผลิตจำนวนมาก เทคโนโลยีออปติคัล BOSHI จัดหาโซลูชันออปติคอลที่คุ้มค่า เลนส์รูรับแสงคงที่ F2.6 นี้สามารถฝังลงในฮาร์ดแวร์กล้องสำเร็จรูปสำหรับแบรนด์ผลิตภัณฑ์รักษาความปลอดภัยระดับโลกได้
