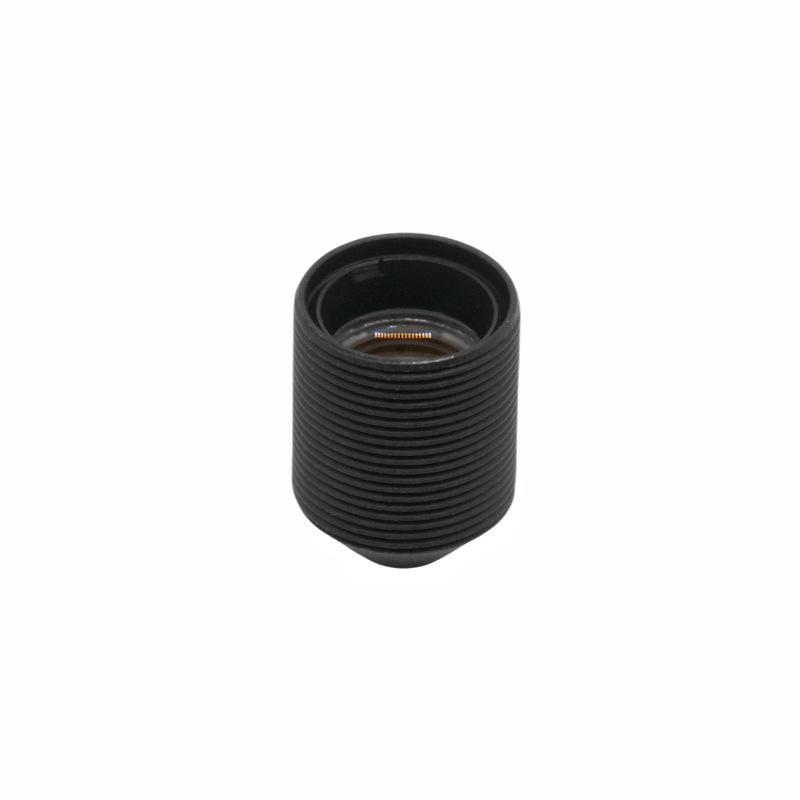

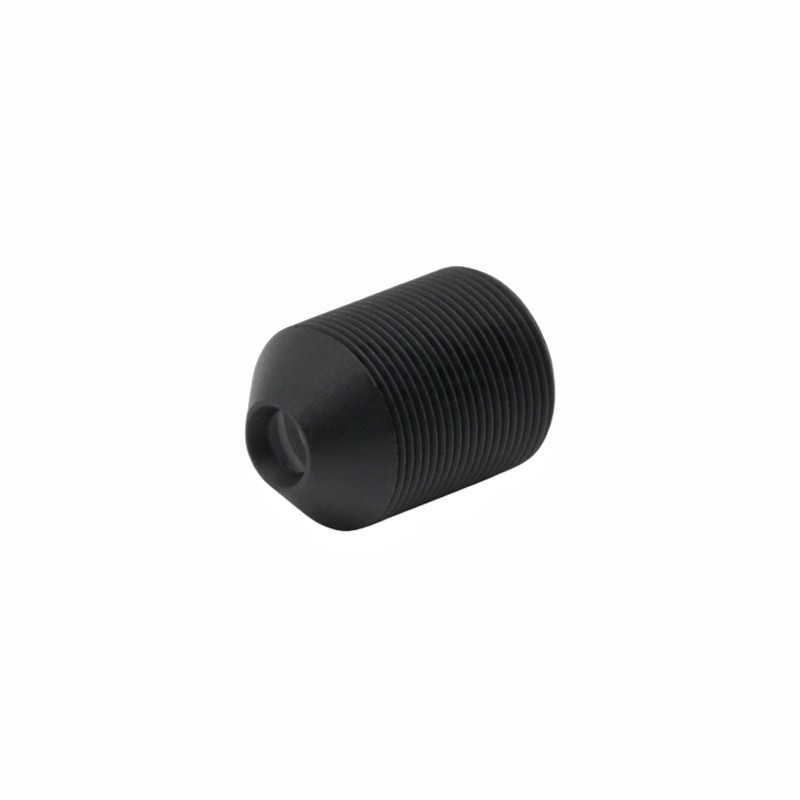

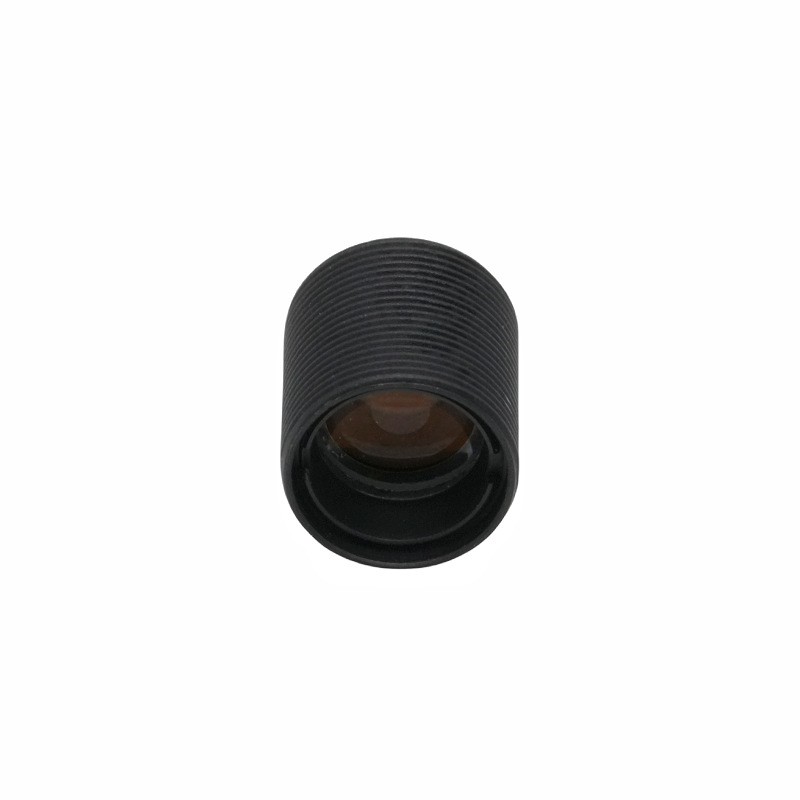

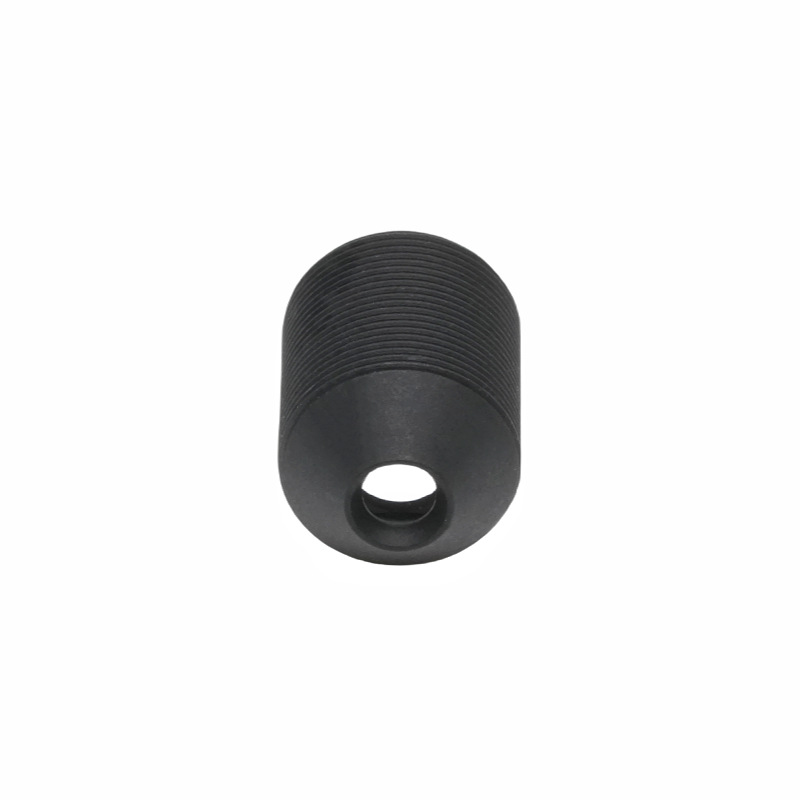

เลนส์โคนเรียว 6.2 มม

คำอธิบายโดยย่อของผลิตภัณฑ์

ShangHai SILK Optical Technology CO., LTD นำเสนอเลนส์ M7 ซึ่งเป็นเลนส์ออพติคอลขนาดกะทัดรัดที่ออกแบบมาเพื่อการรวมเลนส์กล้องรูปแบบขนาดเล็กเข้ากับเซ็นเซอร์รับภาพขนาด 1/2.7" เลนส์โฟกัสคงที่ 6.2 มม. นี้ใช้การออกแบบการประกอบเลนส์ 4 กลุ่ม มอบประสิทธิภาพการถ่ายภาพที่สมดุลสำหรับฮาร์ดแวร์ของกล้องขนาดเล็ก เลนส์มุมกว้างขนาดจิ๋วนี้มีขนาดวงกลมภาพสูงสุดที่ Ø7.0 มม. รองรับขอบเขตการมองเห็นแนวทแยง 74° เพื่อจับภาพที่ครอบคลุมฉากที่เพียงพอ เนื่องจาก CRA ต่ำ เลนส์ที่มีมุมรังสีหัวหน้าต่ำกว่า 15° เข้ากันได้อย่างสมบูรณ์แบบกับเซ็นเซอร์ CMOS ทั่วไปและลดความเสี่ยงที่เกิดขอบมืด โดยจับคู่กับการส่องสว่างสัมพัทธ์สูง 58.0% เพื่อรักษาความสว่างที่สม่ำเสมอทั่วทั้งเฟรม เลนส์ออพติคอลขนาดกะทัดรัดนี้สร้างขึ้นด้วยเมาท์ขนาดกะทัดรัด M7 โดยมีความยาวแทร็กทั้งหมดสั้นที่ 13.42±0.3 มม. เหมาะอย่างยิ่งสำหรับตัวเครื่องที่มีพื้นที่จำกัด ผลิตโดย ShangHai SILK Optical Technology CO., LTD, เลนส์ออพติคอลขนาดกะทัดรัดนี้ผ่านการทดสอบด้านแสงอย่างเข้มงวด เพื่อรับประกันเอาต์พุตที่สม่ำเสมอสำหรับอุปกรณ์วิชันซิสเต็มแบบฝังที่ผลิตจำนวนมาก

รายละเอียดสินค้าโดยละเอียด

1. การวิเคราะห์พารามิเตอร์

- ประสิทธิภาพการโฟกัส: เลนส์โฟกัสคงที่ 6.2 มม. นี้ให้ทางยาวโฟกัสใช้งานจริง 6.2±5% มม. พร้อมรูรับแสง F/NO 2.6±5% ช่วยปรับการรับแสงและระยะชัดลึกสำหรับสถานการณ์การถ่ายภาพในร่มและกลางแจ้งในแต่ละวัน

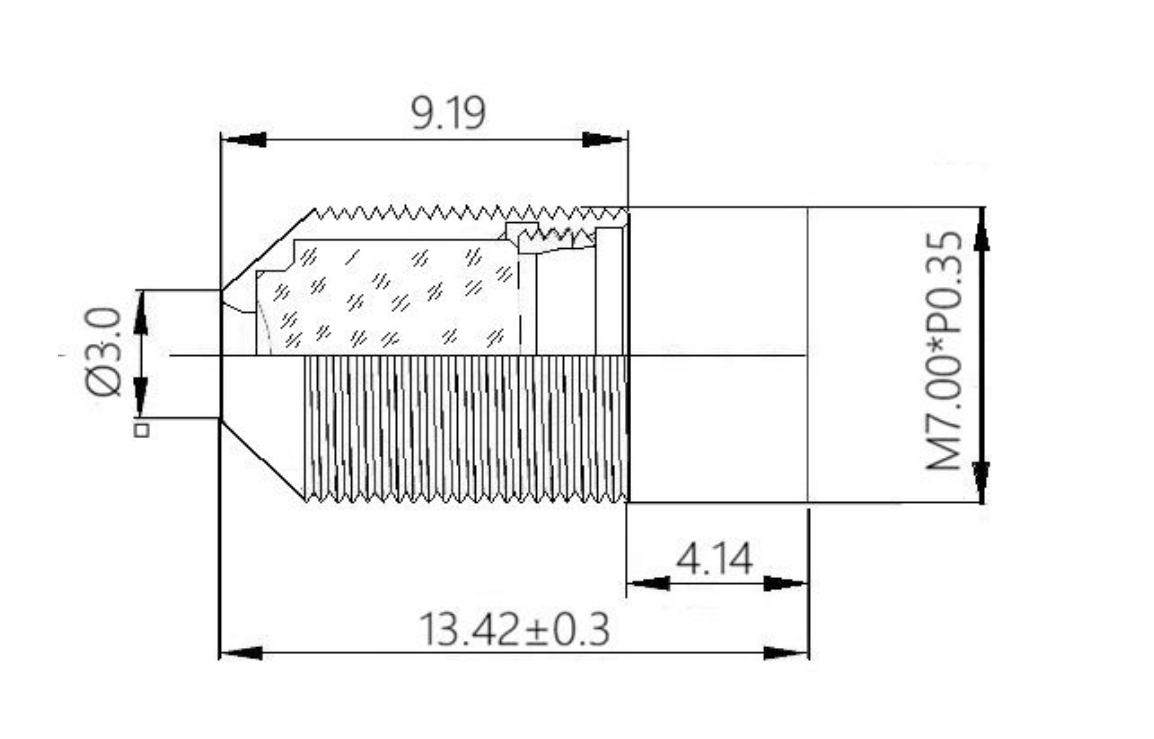

- มิติทางกล: TTL รวมถึง 13.42 ± 0.3 มม., BFL คือ 6.5 ± 0.2 มม. ตัวยึด M7 ช่วยให้ประกอบโมดูลกล้องขนาดเล็กได้ง่าย

- โครงสร้างออปติคัล: ชุดเลนส์ 4 กลุ่มทำให้มีเลย์เอาต์ออพติคอลขนาดกะทัดรัด วงกลมภาพสูงสุด Ø7.0 มม. มีขนาดเป้าหมายเซ็นเซอร์ 1/2.7" อย่างสมบูรณ์แบบ

- มุมมอง: เลนส์มุมกว้างขนาดเล็กให้มุมมองแนวทแยง 74°, แนวนอน 62°, แนวตั้ง 33.5° ความบิดเบี้ยวของทีวีคือ ‐12.00% เหมาะสำหรับการตรวจสอบทั่วไปโดยไม่มีข้อกำหนดความบิดเบือนต่ำเป็นพิเศษ

- ดัชนีแสง: การส่องสว่างสัมพัทธ์ 58.0%; เป็นเลนส์ CRA ต่ำ, CRA＜15° ซึ่งช่วยลดปัญหามุมมืดของเซนเซอร์ CMOS ได้อย่างมาก

ShangHai SILK Optical Technology CO., LTD ควบคุมความทนทานของทุกพารามิเตอร์หลักอย่างเคร่งครัด เพื่อรักษาความสม่ำเสมอของแบทช์ของเลนส์ M7 นี้

2. ข้อดีด้านประสิทธิภาพ

- ฟอร์มแฟคเตอร์ขนาดกะทัดรัด: เนื่องจากเป็นเลนส์ออพติคัลขนาดกะทัดรัด ความยาวโดยรวมที่สั้นเป็นพิเศษจึงปรับให้เข้ากับโครงสร้างโมดูลกล้องที่มีขนาดเล็กมาก ซึ่งช่วยประหยัดพื้นที่อุปกรณ์ภายใน

- ความเข้ากันได้ของเซนเซอร์: ปรับให้เหมาะสมสำหรับโซลูชันเลนส์กล้องขนาดเล็ก 1/2.7" คุณลักษณะเลนส์ CRA ต่ำ หลีกเลี่ยงความไวของเซ็นเซอร์ลดลงที่ขอบภาพ

- ความสว่างหน้าจอสม่ำเสมอ: การส่องสว่างสัมพัทธ์สูงช่วยรักษาความสว่างที่ใช้งานได้ตลอดทั้งเฟรม ช่วยลดภาระงานหลังการประมวลผลสำหรับระบบการมองเห็นแบบฝัง

- การครอบคลุมมุมกว้างที่ใช้งานได้จริง: เลนส์มุมกว้างจิ๋วนี้ให้ขอบเขตการมองเห็นที่เหมาะสมสำหรับการจับภาพข้อมูลฉากได้มากขึ้นด้วยจำนวนกล้องที่จำกัด

- การประกอบที่เชื่อถือได้: ตัวยึด M7 มาตรฐานทำให้การวางตำแหน่งทางกลมีความเสถียร ShangHai SILK Optical Technology CO., LTD ดำเนินการตรวจสอบด้านแสงอย่างเต็มรูปแบบก่อนส่งมอบสำหรับเลนส์เฝ้าระวังนี้

3. สาขาการสมัคร

- กล้องวงจรปิดขนาดเล็ก: เลนส์ออปติคัลสำหรับเฝ้าระวังนี้เหมาะกับกล้องรักษาความปลอดภัยภายในบ้านขนาดเล็ก โมดูลกล้อง IP ขนาดกะทัดรัดสำหรับการตรวจสอบภายในอาคาร

- อุปกรณ์วิชั่นแบบฝัง: เลนส์ออพติคัลขนาดกะทัดรัดใช้งานได้กับกล้องเสริมอุตสาหกรรมขนาดเล็กที่ติดตั้งภายในอุปกรณ์ในครัวเรือนอัจฉริยะ

- เทอร์มินัลภาพ IoT: เลนส์โฟกัสคงที่ 6.2 มม. รวมอยู่ในกล้องประตูอัจฉริยะ อุปกรณ์ควบคุมการเข้าถึงด้วยภาพที่ใช้เซ็นเซอร์ 1/2.7"

- การถ่ายภาพขนาดจิ๋วสำหรับผู้บริโภค: เลนส์กล้องรูปแบบขนาดเล็กนี้ใช้กับฮาร์ดแวร์การรวบรวมภาพขนาดกะทัดรัดที่ต้องการมุมมองมุมกว้างปานกลาง

- โมดูลออปติคัลขนาดเล็กแบบกำหนดเอง: โครงสร้างการประกอบเลนส์ 4 กลุ่มรองรับการจับคู่รองแบบกำหนดเองสำหรับโปรเจ็กต์การมองเห็นขนาดเล็กพิเศษโดย ShangHai SILK Optical Technology CO., LTD.
