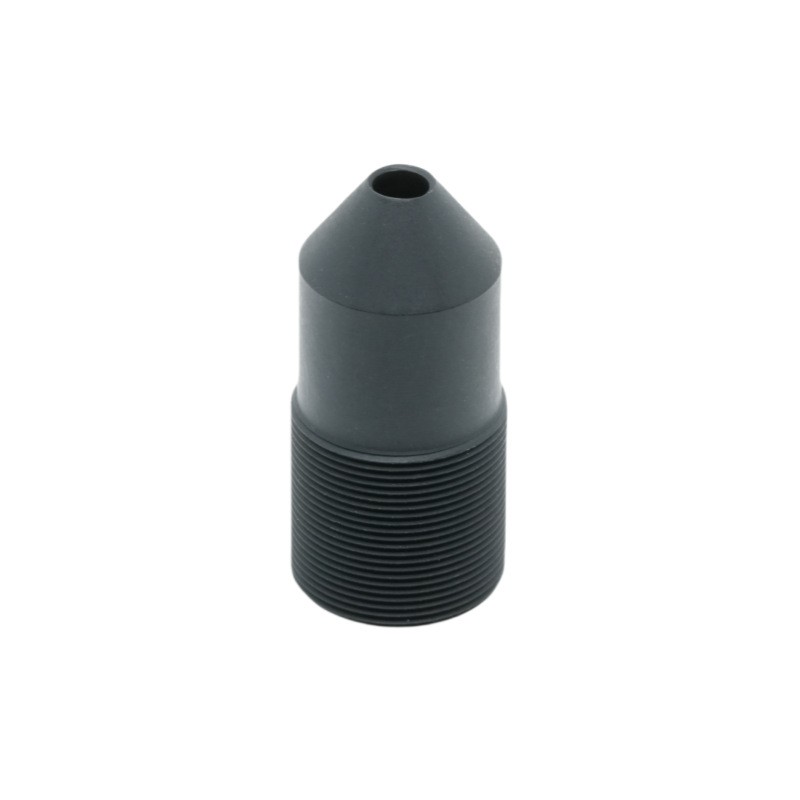

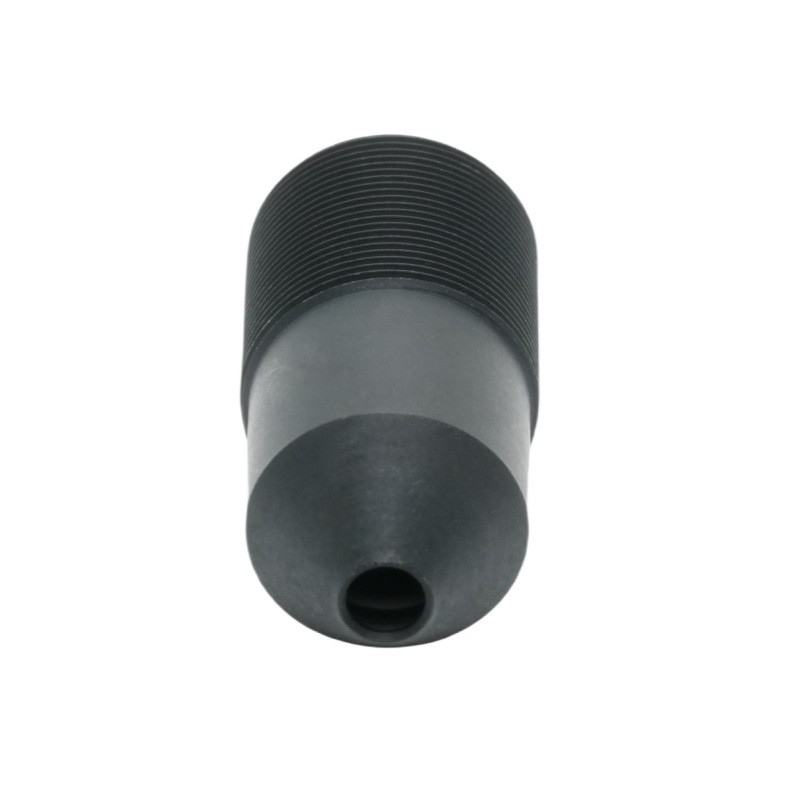

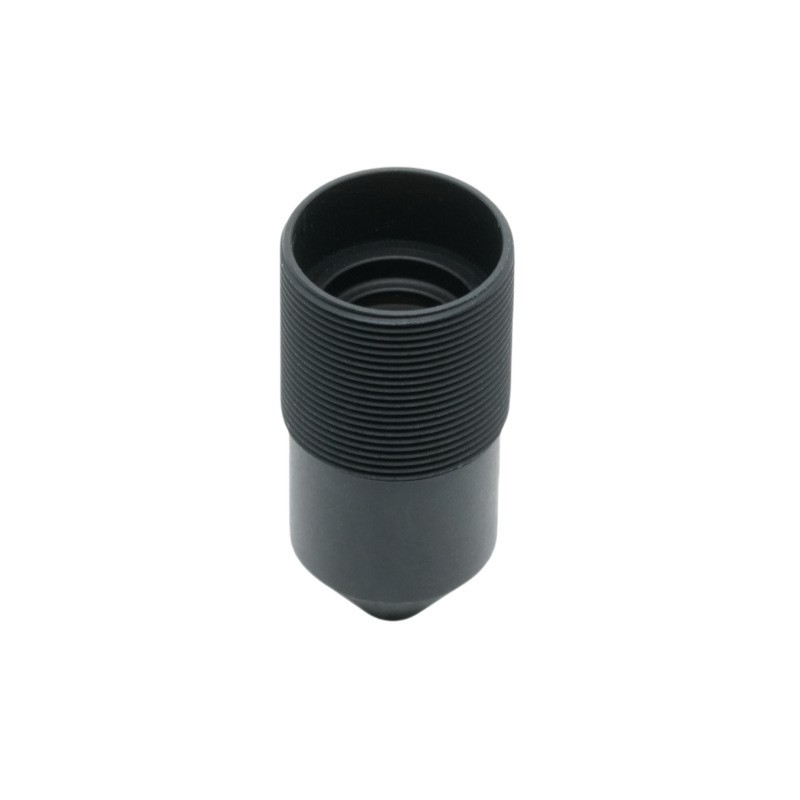

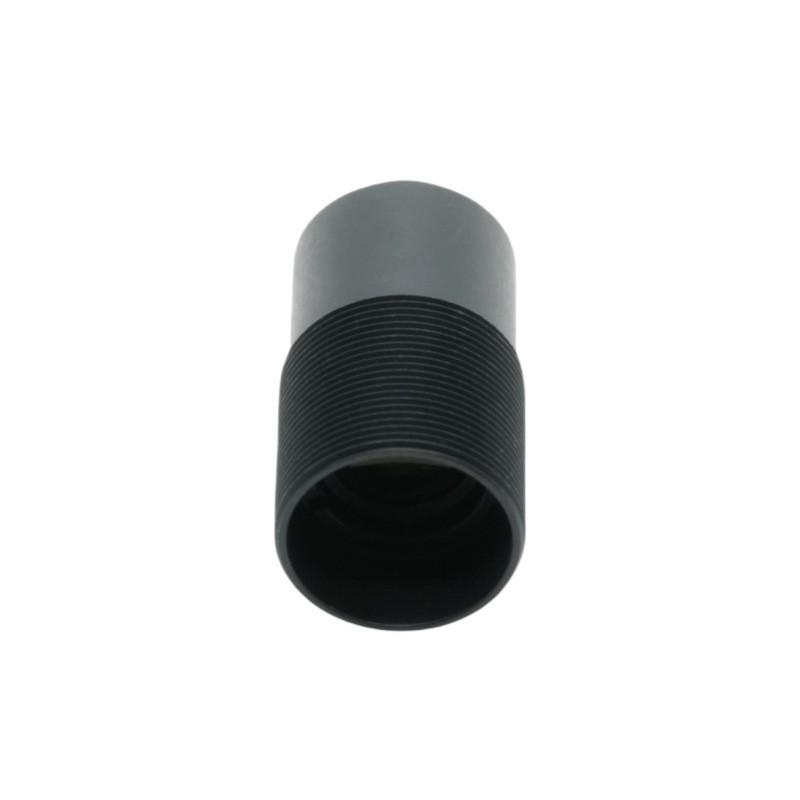

เลนส์โคนเรียว 16 มม

บทสรุปผลิตภัณฑ์:

PL-1645F-M12 จากเทคโนโลยีออปติคอล BOSHI เป็นเลนส์โฟกัสคงที่ 16 มม. ขนาดกะทัดรัด รูรับแสง F4.5 ออกแบบมาเป็นพิเศษสำหรับเซ็นเซอร์รูปแบบ 1/2" ออกแบบด้วยโครงสร้างกระจกทั้งหมด 4 ชิ้น เลนส์ M12-mount นี้ให้ขอบเขตการมองเห็นแนวทแยง 28.3° และรองรับวงกลมภาพสูงสุด Ø8.5 มม. ทำให้เหมาะอย่างยิ่งสำหรับตัวสร้างภาพ 1/2" และขนาดเล็กกว่าใน ระบบการมองเห็นที่มีพื้นที่จำกัด ด้วยความยาวโฟกัสด้านหลังเชิงกล 3.65 มม. และความยาวแทร็กรวมเพียง 28.65 มม. PL-1645F-M12 จึงผสานรวมเข้ากับโมดูลกล้องระดับบอร์ดได้อย่างราบรื่นสำหรับการตรวจสอบทางอุตสาหกรรม การระบุตัวตนแบบไบโอเมตริก และแอปพลิเคชันการสร้างภาพแบบฝัง เทคโนโลยีออปติคอล BOSHI ได้ปรับเลนส์ 16 มม. F4.5 ให้เหมาะสมเพื่อการส่องสว่างแบบขอบจรดขอบที่เหนือกว่า โดยให้การส่องสว่างสัมพัทธ์ 95% และการบิดเบือนของทีวีต่ำเป็นพิเศษที่ -0.25% ทำให้รับประกันการสร้างภาพที่สมจริงแม้ในฉากที่มีคอนทราสต์สูง มุมรังสีหัวหน้าได้รับการควบคุมอย่างเข้มงวดที่ต่ำกว่า 8° ซึ่งช่วยลดขอบมืดและการเปลี่ยนสีเมื่อจับคู่กับเซ็นเซอร์ CMOS สมัยใหม่ ไม่ว่าจะใช้ในระบบอัตโนมัติในโรงงาน เครื่องอ่านบาร์โค้ดในโลจิสติกส์ หรืออุปกรณ์สร้างภาพทางการแพทย์ เลนส์เซนเซอร์ 1/2" นี้ให้การผสมผสานที่ลงตัวระหว่างความละเอียด ความกะทัดรัด และความคุ้มค่า วางใจในเทคโนโลยีออพติคอล BOSHI เพื่อมอบประสิทธิภาพด้านออพติคอลที่เชื่อถือได้สำหรับผลิตภัณฑ์วิชั่นเจเนอเรชั่นถัดไปของคุณ โดย PL-1645F-M12 ได้สร้างมาตรฐานด้านความแม่นยำในประเภทเลนส์ M12

รายละเอียดสินค้า:

1. พารามิเตอร์โดยละเอียด

ทางยาวโฟกัส (EFL):16 มม. ±5% - ให้มุมมองเทเลโฟโต้ในระดับปานกลาง เหมาะสำหรับการจดจำวัตถุที่ระยะการทำงานระหว่าง 100 มม. ถึง 2000 มม.

รูรับแสง (F/NO):F4.5 ±5% - ปรับสมดุลปริมาณแสงเข้ากับระยะชัดลึก เหมาะสำหรับสภาพแวดล้อมในร่มและกลางแจ้งที่มีแสงสว่างเพียงพอโดยไม่กระทบต่อความละเอียด

การก่อสร้างด้วยแสง:4G (องค์ประกอบกระจกทั้งหมด) - รับประกันความเสถียรทางความร้อน การส่งผ่านข้อมูลสูง และความต้านทานต่อการเสื่อมสภาพของสิ่งแวดล้อม เมื่อเทียบกับการออกแบบแก้วพลาสติกผสม

วงกลมรูปภาพ:สูงสุด Ø8.5 มม. - ครอบคลุมเซ็นเซอร์ 1/2" ทั้งหมด (แนวทแยง ~8 มม.) และเข้ากันได้กับรูปแบบ 1/2.3" และ 1/3" รุ่นเก่า

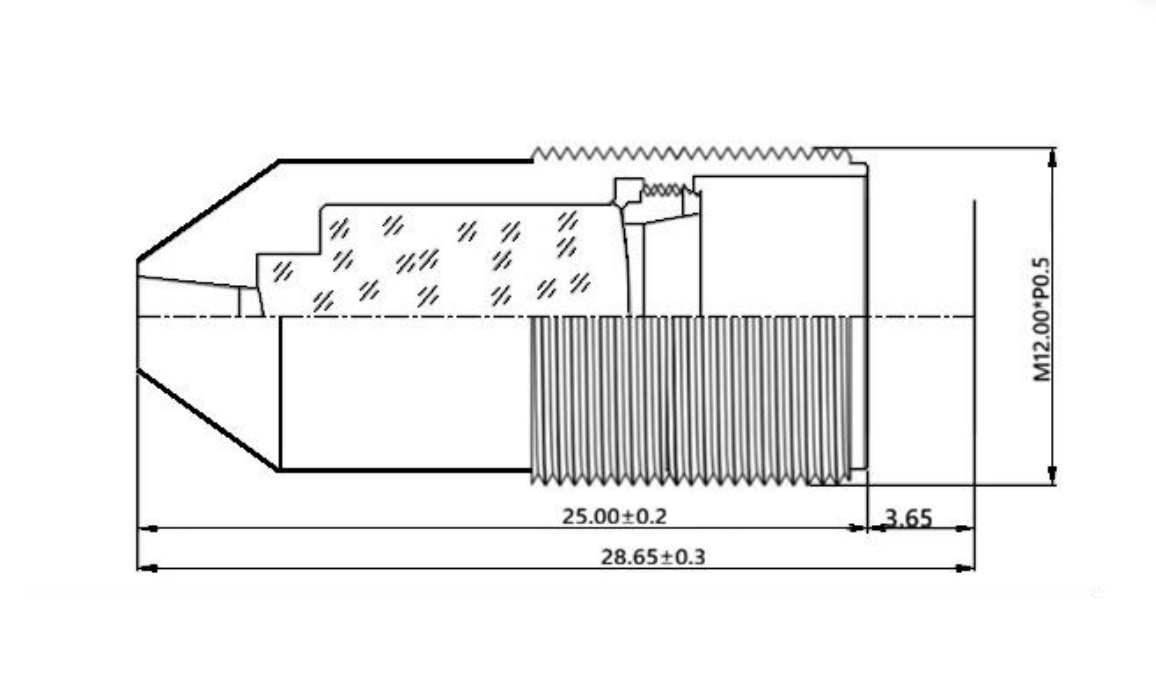

ความยาวโฟกัสด้านหลังแบบกลไก:3.65 มม. ±0.2 - ช่วยให้สามารถใช้งานร่วมกับแผงเซนเซอร์ M12 มาตรฐานและที่จับฟิลเตอร์ IR-cut ที่เป็นอุปกรณ์เสริมได้โดยตรง

ความยาวแทร็กทั้งหมด:28.65 มม. ±0.3 - ขนาดกะทัดรัดเป็นพิเศษสำหรับกล้องจิ๋วในโดรน อุปกรณ์พกพา และโหนดเฝ้าระวัง

ความเพี้ยนของทีวี:-0.25% - การบิดเบี้ยวของลำกล้องแทบจะมองไม่เห็น มีความสำคัญอย่างยิ่งต่อการวัดและการใช้งาน OCR

การส่องสว่างแบบสัมพัทธ์:95.0% - ความสม่ำเสมอที่ยอดเยี่ยม ลดความจำเป็นในการแก้ไขสนามเรียบในกระบวนการหลังการประมวลผล

CRA (หัวหน้าเรย์แองเกิล):<8°- จับคู่อาร์เรย์ไมโครเลนส์ของเซ็นเซอร์ Sony, ON Semi และ OmniVision 1/2" ส่วนใหญ่ ป้องกันการแรเงาของสี

ติด:M12×P0.5 - เกลียวมาตรฐานอุตสาหกรรมเพื่อการสับเปลี่ยนที่รวดเร็วและการจัดแนวที่ต่อเนื่อง

2. ข้อดีด้านประสิทธิภาพ

ความสม่ำเสมอสูงและความผิดเพี้ยนต่ำ: แสงสัมพัทธ์ 95% และการบิดเบือน -0.25% ช่วยให้มั่นใจได้ว่าเลนส์ที่มีรูรับแสง F4.5 ทางยาวโฟกัส 16 มม. ให้ภาพที่แม่นยำทางเรขาคณิตโดยมีการหลุดร่วงน้อยที่สุด ลดค่าใช้จ่ายในการแก้ไขอัลกอริธึมในไปป์ไลน์วิชันซิสเต็ม

CRA ที่ปรับให้เหมาะสมที่สุดสำหรับเซนเซอร์สมัยใหม่: ด้วยมุมรังสีหัวหน้าที่ต่ำกว่า 8° เลนส์เซนเซอร์ขนาด 1/2" นี้จะช่วยขจัดปัญหาสีบริเวณขอบภาพ ทำให้มีสมดุลสีขาวและความเที่ยงตรงของสีที่สม่ำเสมอทั่วทั้งฟิลด์ ซึ่งเป็นข้อได้เปรียบที่สำคัญสำหรับการจดจำใบหน้าและการเรียงลำดับตามสี

ความทนทานของกระจกทั้งหมด: โครงสร้าง 4G ต้านทานการเปลี่ยนโฟกัสเนื่องจากความผันผวนของอุณหภูมิ (-20°C ถึง +70°C) ทำให้เลนส์อุตสาหกรรมเมาท์ M12 เชื่อถือได้ในพื้นโรงงาน แผงกลางแจ้ง และกล้องเสริมในยานยนต์

การออกแบบกลไกขนาดกะทัดรัด: ด้วยความยาวเพียง 28.65 มม. ทำให้พอดีกับตัวเครื่องที่เพรียวบาง ในขณะที่ BFL ขนาด 3.65 มม. ให้พื้นที่กว้างขวางสำหรับกระจกครอบหรือชั้นตัวกรอง ทำให้การออกแบบกลไกง่ายขึ้นสำหรับผู้ประกอบระบบ

ความเข้ากันได้แบบ Plug-and-Play: เกลียว M12 และระยะโฟกัสด้านหลังมาตรฐานทำให้สามารถเปลี่ยนเลนส์ที่มีอยู่ได้โดยตรง โดยไม่ต้องมีการออกแบบกลไกใหม่ ซึ่งช่วยลดเวลาในการนำสินค้าออกสู่ตลาดสำหรับกล้อง OEM

3. โดเมนแอปพลิเคชัน

วิชันซิสเต็มเครื่องจักรอุตสาหกรรม: การกำหนดค่า 16 มม. F4.5 เป็นเลิศในการตรวจจับข้อบกพร่องในสายการผลิต (เช่น การตรวจสอบ PCB การวิเคราะห์รอยขีดข่วนบนพื้นผิว) โดยที่กำลังขยายปานกลางและการบิดเบือนต่ำเป็นสิ่งสำคัญยิ่ง

ไบโอเมตริกซ์และการควบคุมการเข้าถึง: เลนส์เซ็นเซอร์ 1/2" ให้ม่านตาที่คมชัดและใบหน้าที่ระยะการทำงาน 30-50 ซม. ในขณะที่ CRA <8° รับประกันความเข้ากันได้กับเซ็นเซอร์ที่ปรับปรุง NIR เพื่อให้แสงสว่าง IR แบบแอคทีฟ

การอ่านบาร์โค้ดและลอจิสติกส์: FOV 28.3° และการส่องสว่างสัมพัทธ์สูงทำให้สามารถถอดรหัสโค้ด 1D/2D ได้อย่างน่าเชื่อถือในขนาดบรรจุภัณฑ์ที่แตกต่างกัน แม้ในสภาพแสงที่ไม่สม่ำเสมอ

ระบบ OEM ในตัว: ตั้งแต่การหลีกเลี่ยงสิ่งกีดขวางจากโดรนไปจนถึงการส่องกล้องทางการแพทย์ เลนส์เมาท์ M12 นำเสนอฟอร์มแฟคเตอร์ที่ได้รับการพิสูจน์แล้วสำหรับการผลิตในปริมาณมาก โดยมีเทคโนโลยีออปติคัล BOSHI ที่ให้เอกสารทางแสงและกลไกเต็มรูปแบบเพื่อการบูรณาการอย่างรวดเร็ว

การตรวจสอบการขายปลีกและชั้นวางอัจฉริยะ: โปรไฟล์การบิดเบือนต่ำสนับสนุนการประมาณขนาดผลิตภัณฑ์ที่แม่นยำและการปฏิบัติตามพลาโนแกรม ในขณะที่ตัวเครื่องขนาดกะทัดรัดเหมาะกับกล้องที่ติดตั้งบนเพดานหรือขอบชั้นวางแบบรอบคอบ
