เลนส์โคนเรียว 24 มม

ข้อมูลสรุปเกี่ยวกับผลิตภัณฑ์

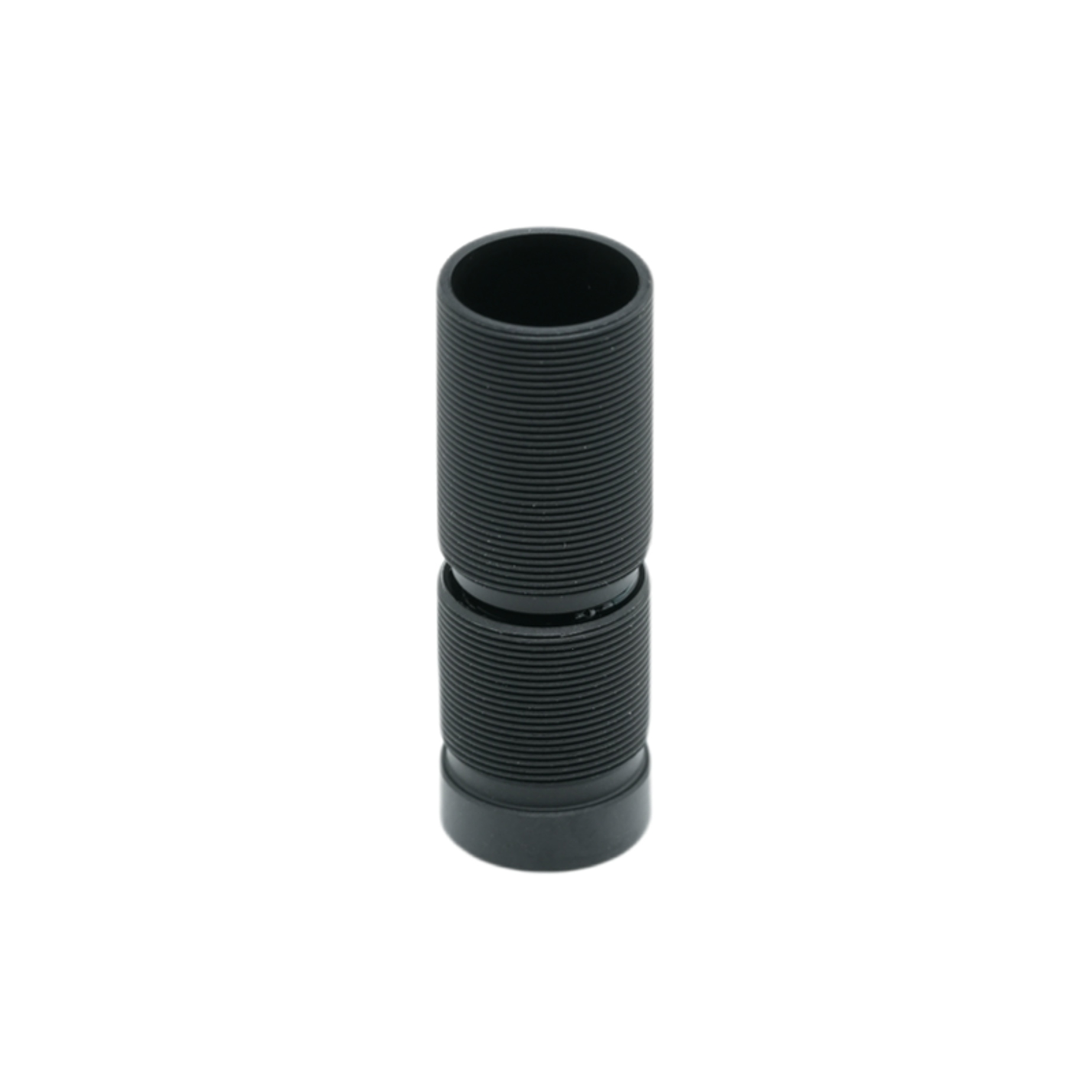

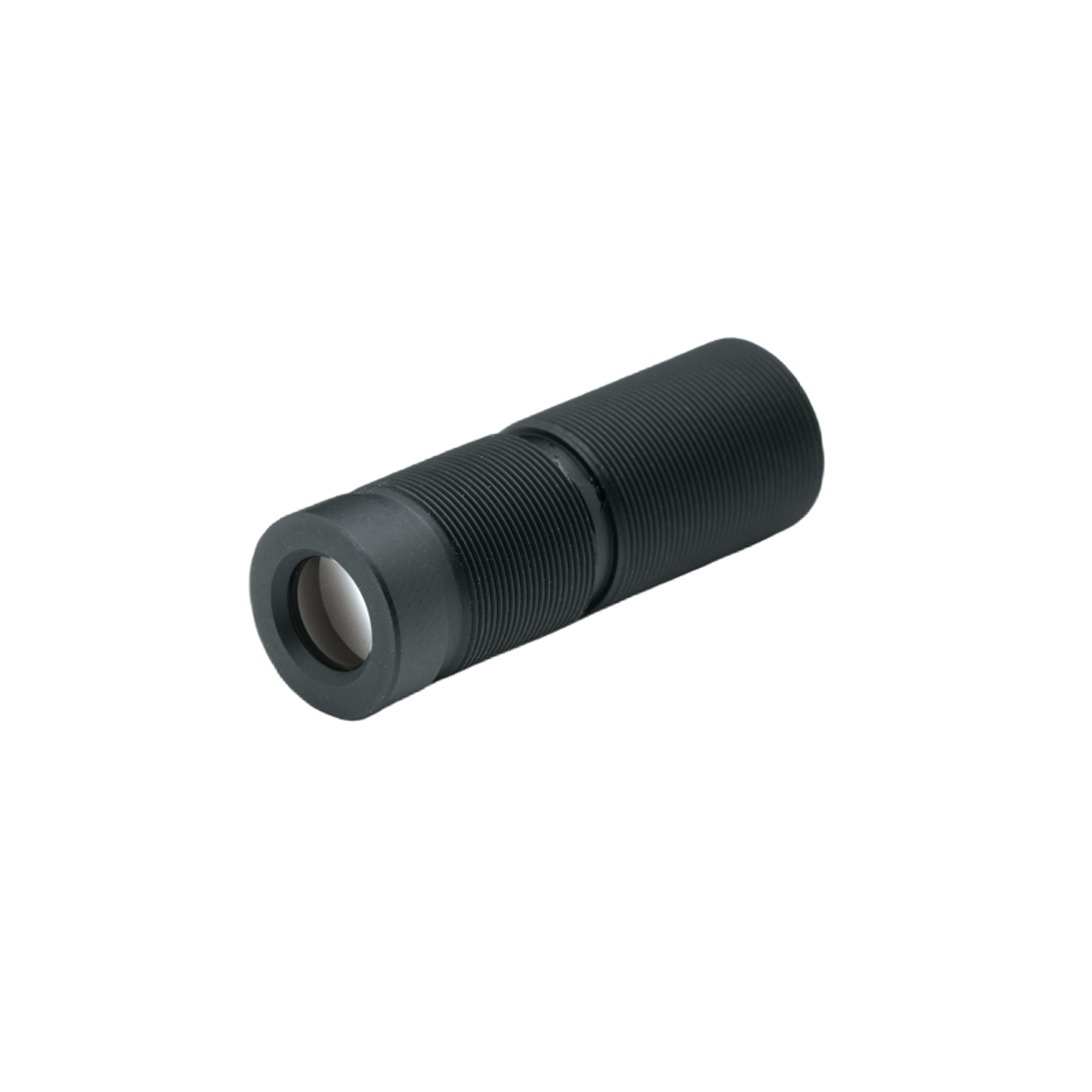

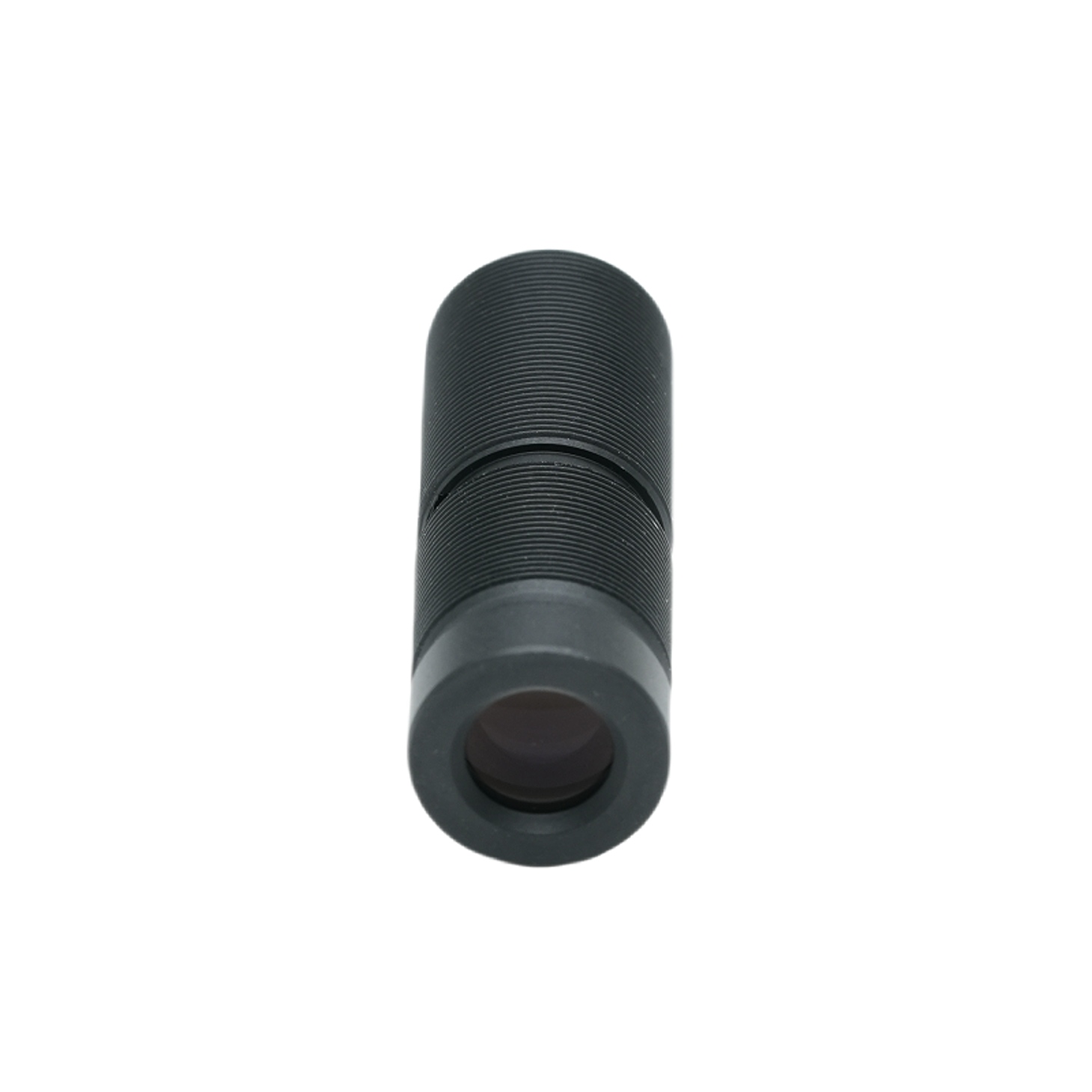

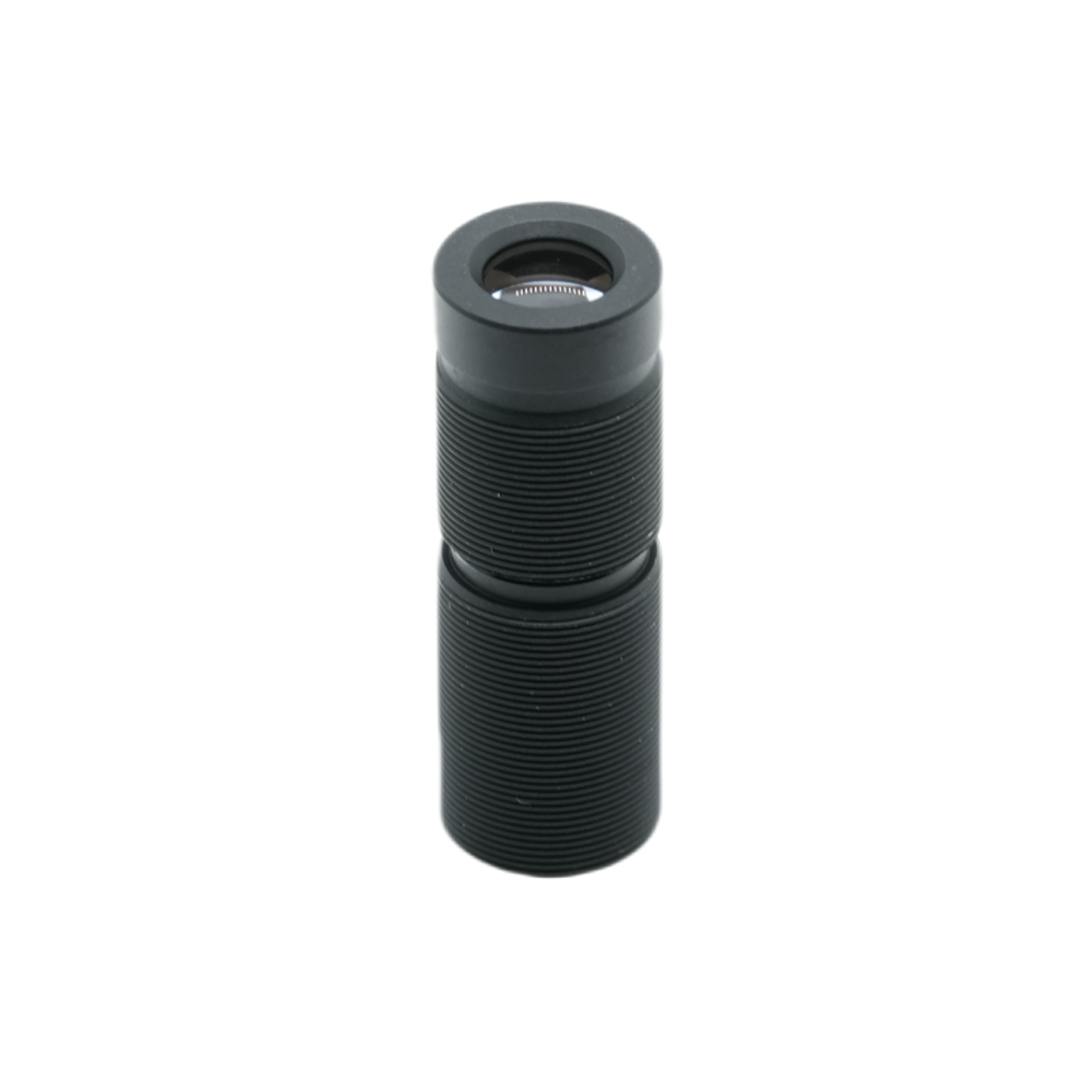

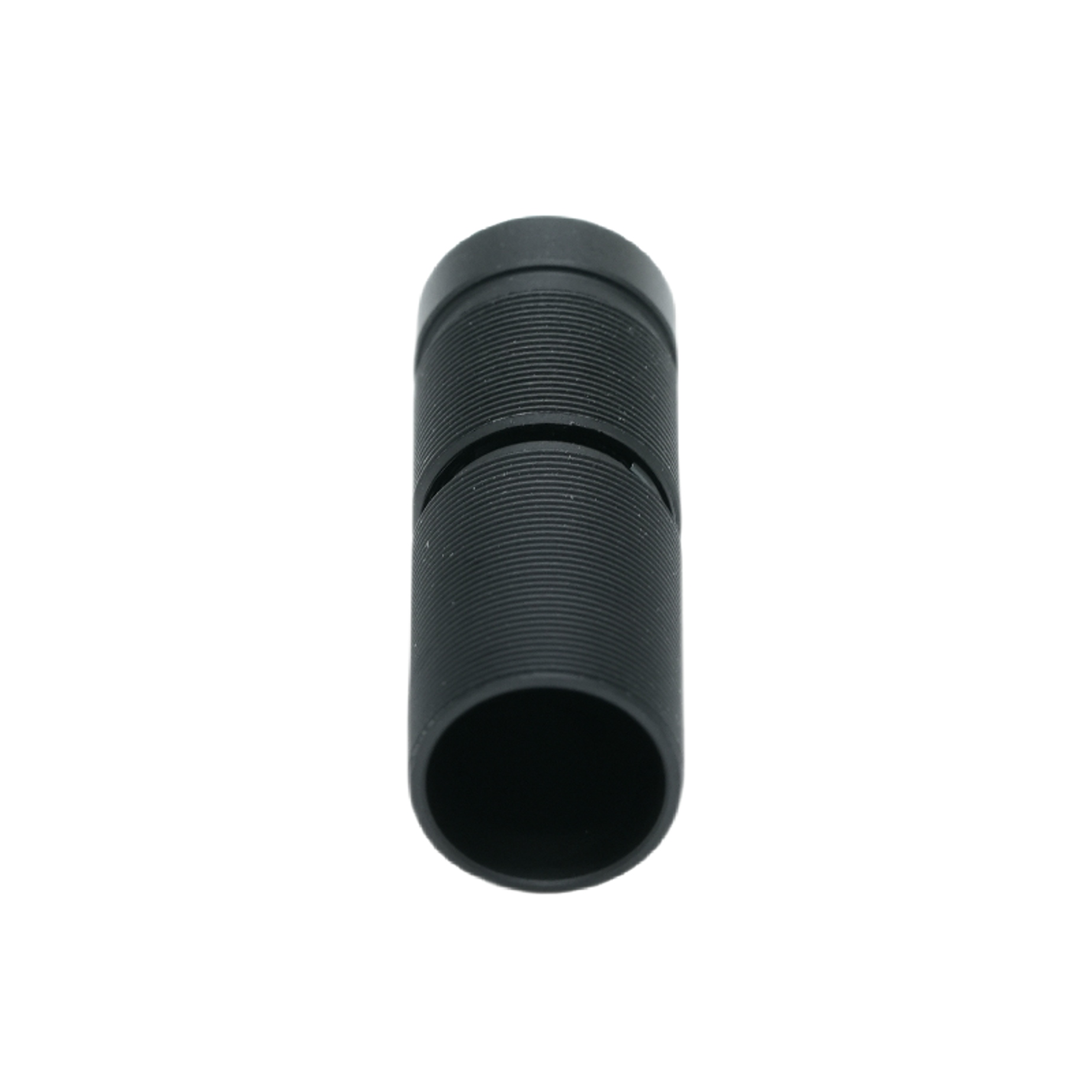

PL-2445D-M9 เป็นเลนส์โฟกัสคงที่ขนาดกะทัดรัดที่ออกแบบโดย BOSHI Optical Technology สำหรับการถ่ายภาพทางอุตสาหกรรมที่มีความละเอียดสูง ด้วยทางยาวโฟกัส 24 มม. และรูรับแสง F/4.5 เลนส์นี้จึงมอบความคมชัดเป็นพิเศษและความสว่างที่สม่ำเสมอทั่วทั้งเซ็นเซอร์ขนาด 1/2.5 นิ้ว ซึ่งครอบคลุมวงกลมภาพสูงสุดที่ Ø7.4 มม. โครงสร้างกระจกทั้งหมด (3 องค์ประกอบ) ช่วยให้มั่นใจได้ถึงความเสถียรทางความร้อนและการถ่ายเทที่เหนือกว่า ในขณะที่ตัวยึดเกลียว M9 (P0.35) ให้การบูรณาการกลไกที่เชื่อถือได้ในระบบที่มีพื้นที่จำกัด เลนส์มีขอบเขตการมองเห็นที่แคบ (แนวทแยง 16.7°) เหมาะสำหรับ การตรวจสอบระยะไกลโดยมีความบิดเบี้ยวของทีวีเพียง -0.05% และความสว่างสัมพัทธ์ 97.0% ซึ่งเป็นค่าที่รับประกันการสร้างภาพทางเรขาคณิตที่เที่ยงตรงและขอบภาพมืดน้อยที่สุด เลนส์ทางยาวโฟกัส 24 มม. จาก BOSHI Optical Technology จะรักษาความคมชัดตั้งแต่กึ่งกลางถึงขอบ การออกแบบรองรับประสิทธิภาพที่สม่ำเสมอภายใต้อุณหภูมิที่แตกต่างกัน ทำให้เป็นตัวเลือกที่เชื่อถือได้สำหรับผู้ประกอบ OEM ที่ต้องการคุณภาพการถ่ายภาพที่ทำซ้ำได้ โดยไม่กระทบต่อขนาดหรือต้นทุน

รายละเอียดสินค้าโดยละเอียด

เทคโนโลยีออพติคัล BOSHI ขอนำเสนอ PL‑2445D‑M9 เลนส์ออพติคัลที่มีความแม่นยำซึ่งปรับแต่งมาสำหรับแพลตฟอร์มเซ็นเซอร์ 1/2.5" ด้านล่างนี้คือรายละเอียดโดยละเอียด ข้อดีด้านประสิทธิภาพ และสถานการณ์การใช้งาน

1. พารามิเตอร์ทางแสงที่สำคัญ

ทางยาวโฟกัส: 24 มม. ±5% – ให้มุมมองเทเลโฟโต้ในระดับปานกลาง ช่วยให้สามารถขยายวัตถุระยะไกลได้ในขณะที่ยังคงรักษาระยะการทำงานที่สามารถจัดการได้

รูรับแสง (F/NO.): F/4.5 ±5% – ปรับสมดุลปริมาณแสงเข้ากับระยะชัดลึก เหมาะสำหรับพื้นโรงงานที่มีแสงสว่างเพียงพอและสภาพแวดล้อมกลางแจ้ง

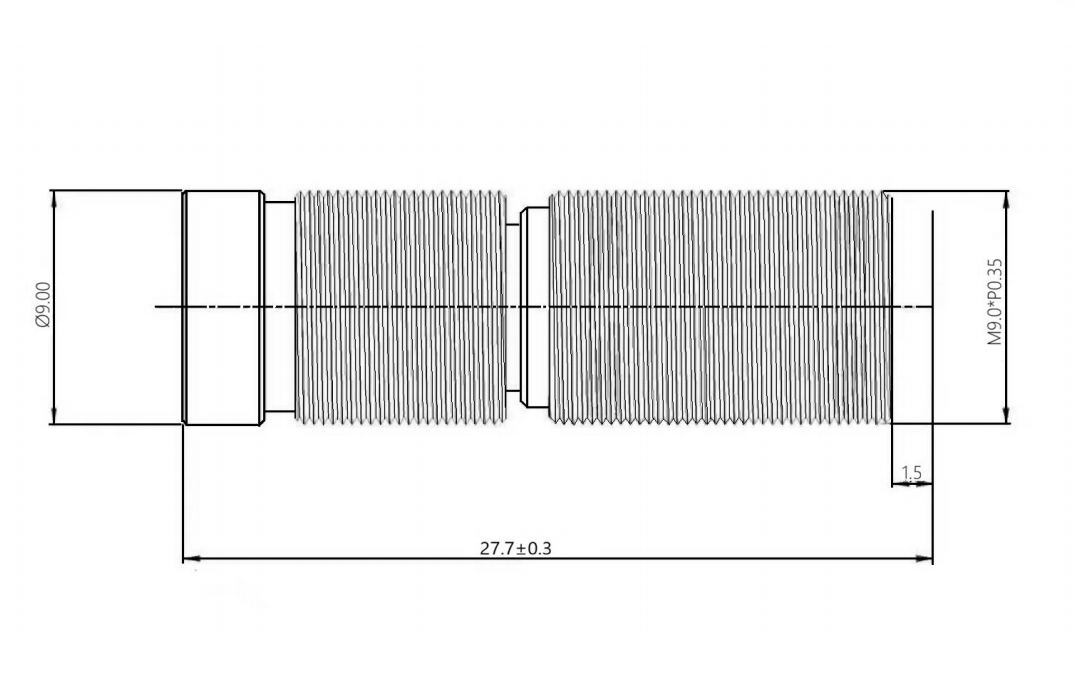

ความยาวรางทั้งหมด (TTL): 27.7±0.3 มม. – ขนาดกะทัดรัดเป็นพิเศษสำหรับโมดูลกล้องขนาดเล็ก

ความยาวโฟกัสด้านหลัง (BFL): 17.65 มม. – มีระยะห่างเพียงพอสำหรับการติดตั้งกระจกกรองหรือฝาครอบ

วงกลมภาพสูงสุด: Ø7.4 มม. – ครอบคลุมพื้นที่ทำงานของเซ็นเซอร์ 1/2.5" ทั้งหมดโดยไม่ครอบตัด

มุมมองภาพ: เส้นทแยงมุม 16.7°, แนวนอน 13.4°, แนวตั้ง 10.7° – รูปทรงมุมแคบเหมาะสำหรับการตรวจสอบชิ้นงานขนาดเล็กในระยะไกลอย่างละเอียด

เมาท์: M9×P0.35 – เกลียวมาตรฐานสำหรับเลนส์ขนาดเล็ก ช่วยให้เปลี่ยนได้ง่ายกับตัวเรือนที่ใช้ M9 ที่มีอยู่

2. ข้อดีด้านประสิทธิภาพ

ความบิดเบี้ยวต่ำเป็นพิเศษ: ความบิดเบี้ยวของทีวีถูกกำหนดไว้ที่ -0.05% ซึ่งเกือบจะขจัดผลกระทบจากบาร์เรลหรือหมอนอิง ช่วยให้มั่นใจได้ถึงการวัดขนาดที่แม่นยำและการรักษาเส้นตรง ซึ่งมีความสำคัญอย่างยิ่งสำหรับงานมาตรวิทยาและการจัดตำแหน่ง

การส่องสว่างสัมพัทธ์สูง: ที่ 97.0% เลนส์จะรักษาความสว่างที่สม่ำเสมอทั่วทั้งเซ็นเซอร์ ลดความจำเป็นในการแก้ไขการแรเงาหลังการประมวลผล และปรับปรุงอัตราส่วนสัญญาณต่อสัญญาณรบกวนในบริเวณขอบ

มุมลำแสงศีรษะที่ปรับให้เหมาะสม: CRA ที่ <6.6° ตรงกับความเอียงของไมโครเลนส์ของเซ็นเซอร์ขนาด 1/2.5" ส่วนใหญ่ ซึ่งช่วยลดการเปลี่ยนสีและการสูญเสียความไวที่ขอบ ความเข้ากันได้นี้ช่วยเพิ่มประสิทธิภาพควอนตัมของระบบโดยรวม

ดีไซน์กระจกทั้งหมด (3 ชิ้น): โครงสร้างกระจก 3 ชิ้นให้ความเสถียรทางความร้อน ต้านทานรอยขีดข่วน และต้านทานรังสียูวีได้ดีกว่าเมื่อเทียบกับวัสดุทางเลือกที่เป็นพลาสติก รับประกันการโฟกัสซ้ำในช่วงอุณหภูมิที่กว้าง (-20°C ถึง +70°C)

เกลียว M9 ที่มีความแม่นยำ: เมาท์ M9 ที่มีระยะพิทช์ละเอียดช่วยให้ปรับโฟกัสได้อย่างแม่นยำและการล็อคที่ปลอดภัย ป้องกันการหลุดจากศูนย์กลางโดยไม่ตั้งใจระหว่างการสั่นสะเทือนหรือการกระแทก

3. พื้นที่ใช้งาน

วิชันซิสเต็มและการตรวจสอบอัตโนมัติ: ด้วยทางยาวโฟกัส 24 มม. และความบิดเบี้ยวต่ำ เลนส์นี้จึงเป็นเลิศในการตรวจสอบ PCB การตรวจจับข้อบกพร่องที่พื้นผิว และการจัดตำแหน่งส่วนประกอบขนาดเล็ก มุมมองที่แคบเข้ากันได้ดีกับเซ็นเซอร์ความละเอียดสูง 1/2.5" เพื่อแก้ไขรายละเอียดเล็กๆ น้อยๆ (เช่น คุณสมบัติ 5-10 µm)

มาตรวิทยาทางอุตสาหกรรม: ความบิดเบี้ยวใกล้เคียงศูนย์และการส่องสว่างสัมพัทธ์สูง ทำให้เหมาะอย่างยิ่งสำหรับการวัดเกจ การสแกน 3D และการสอบเทียบที่ความแม่นยำสูงสุดเป็นสิ่งสำคัญที่สุด

ความปลอดภัยและการเฝ้าระวัง: สำหรับการตรวจสอบระยะไกลในทางเดิน อุโมงค์ หรือรั้วรอบขอบชิด คุณลักษณะเทเลโฟโต้ที่รวมกับรูรับแสง F/4.5 ให้ระยะชัดลึกที่เพียงพอเพื่อให้วัตถุอยู่ในโฟกัสตลอดช่วงระยะห่างที่กว้าง

วิชันซิสเต็มแบบฝัง: ขนาดกะทัดรัด (TTL <28 มม.) และเกลียว M9 ช่วยให้สามารถรวมเข้ากับโดรน หุ่นยนต์ และอุปกรณ์ตรวจสอบมือถือที่น้ำหนักและพื้นที่เป็นสิ่งสำคัญ

การถ่ายภาพทางวิทยาศาสตร์และในห้องปฏิบัติการ: ประสิทธิภาพด้านการมองเห็นที่เสถียรรองรับการถ่ายภาพเสริมด้วยกล้องจุลทรรศน์ การทำโปรไฟล์ลำแสง และการจัดทำเอกสารที่มีคอนทราสต์สูงของชิ้นงานแบน

เทคโนโลยีออพติคอล BOSHI ได้ออกแบบ PL‑2445D‑M9 เพื่อตอบสนองความต้องการอันเข้มงวดของออปติกอุตสาหกรรมสมัยใหม่ แต่ละยูนิตผ่านการทดสอบการปรับเทียบและความละเอียดแยกกันเพื่อให้แน่ใจว่าทางยาวโฟกัส 24 มม. และรูรับแสง F/4.5 ให้คุณภาพที่สม่ำเสมอ CRA ที่ต่ำและการบิดเบือนที่น้อยที่สุดของเลนส์ยังช่วยลดความซับซ้อนของอัลกอริธึมในไปป์ไลน์การประมวลผลภาพ ซึ่งช่วยเร่งวงจรการใช้งานสำหรับผู้ประกอบระบบ ไม่ว่าจะใช้ในสายการผลิตความเร็วสูงหรือสถานีตรวจวัดแบบอยู่กับที่ เลนส์นี้นำเสนอโซลูชันที่เชื่อถือได้และคุ้มค่า ซึ่งใช้ประโยชน์จากความเชี่ยวชาญด้านการผลิตที่ยาวนานหลายทศวรรษของ BOSHI Optical Technology สำหรับการปรับเมาท์แบบกำหนดเองหรือตัวเลือกการเคลือบ AR โรงงานจะให้การสนับสนุน OEM ที่ยืดหยุ่น เพื่อให้มั่นใจว่า PL-2445D-M9 จะเข้ากันได้อย่างลงตัวกับสถาปัตยกรรมออปติคัลที่มีอยู่ของคุณ
