เหตุใดความเข้ากันได้ของระบบจึงมีความสำคัญมากกว่าข้อกำหนดส่วนบุคคล

โปรเจ็กต์กล้องอาจดูสมบูรณ์แบบบนกระดาษ

เซ็นเซอร์มีความละเอียดที่ต้องการ เลนส์มีความยาวโฟกัสที่ระบุ ด้ายยึดพอดี งบประมาณได้รับการอนุมัติแล้ว

แต่ตัวอย่างแรกกลับสร้างภาพที่น่าผิดหวัง

มุมต่างๆ ก็พร่ามัว ภาพมืดกว่าที่คาดไว้ โฟกัสจะเปลี่ยนเมื่ออุณหภูมิของกล้องสูงขึ้น หรือเลนส์จับภาพบริเวณที่แตกต่างจากที่ทีมวิศวกรคาดการณ์ไว้

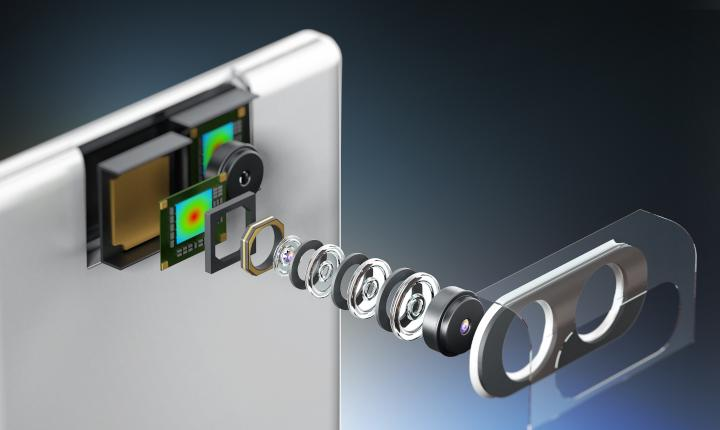

ปัญหาเหล่านี้ไม่ได้หมายความว่าเลนส์ชำรุดเสมอไป บางครั้ง ปัญหาก็คือเลนส์ถูกเลือกเป็นส่วนประกอบแต่ละชิ้น แทนที่จะประเมินว่าเป็นส่วนหนึ่งของระบบการถ่ายภาพที่สมบูรณ์

สำหรับผู้ผลิตกล้องและผู้พัฒนาผลิตภัณฑ์ ความแตกต่างนี้มีความสำคัญ ข้อมูลจำเพาะของเลนส์ที่ดีนั้นไม่เหมือนกับระบบกล้องที่เข้ากันได้ดี

1. เหตุใดการจับคู่เรตติ้งล้านพิกเซลจึงไม่เพียงพอ

วิธีการทั่วไปวิธีหนึ่งในการเลือกเลนส์คือการจับคู่ระดับเมกะพิกเซลที่โฆษณาของเลนส์กับเซนเซอร์กล้อง

เป็นฟิลเตอร์เริ่มต้นที่มีประโยชน์ แต่ไม่รับประกันคุณภาพของภาพที่คาดหวัง

ผลลัพธ์ที่แท้จริงขึ้นอยู่กับปัจจัยหลายประการ รวมถึงขนาดพิกเซล ความละเอียดของแสง คอนทราสต์ ตำแหน่งช่องภาพ คุณลักษณะของเซ็นเซอร์ และการประมวลผลภาพ

พิจารณากล้องที่ใช้เซนเซอร์ความละเอียดสูง ศูนย์กลางของภาพอาจดูคมชัด ในขณะที่รายละเอียดเล็กๆ น้อยๆ ใกล้มุมจะดูนุ่มนวลกว่า ป้ายเมกะพิกเซลเดียวไม่สามารถอธิบายความแตกต่างนี้ได้ครบถ้วน

นี่คือเหตุผลที่วิศวกรมักจะประเมินฟังก์ชันการถ่ายโอนการมอดูเลต (MTF) ซึ่งอธิบายว่าระบบภาพสร้างคอนทราสต์ที่ความถี่เชิงพื้นที่ต่างๆ ได้ดีเพียงใด

คำถามเชิงปฏิบัติไม่ใช่แค่ว่าเลนส์รองรับจำนวนเมกะพิกเซลโดยเฉพาะหรือไม่ เลนส์สามารถให้รายละเอียดที่จำเป็นทั่วทั้งพื้นที่ภาพซึ่งมีความสำคัญต่อการใช้งานหรือไม่

สำหรับกล้องรักษาความปลอดภัย ประสิทธิภาพของมุมอาจส่งผลต่อความสามารถในการรับรู้รายละเอียดในฉากที่กว้าง สำหรับกล้องตรวจสอบ คุณภาพของภาพในพื้นที่การตรวจวัดเฉพาะอาจมีความสำคัญมากกว่า

เกณฑ์การประเมินที่ถูกต้องขึ้นอยู่กับสิ่งที่กล้องต้องทำจริง

2. มุมมองขึ้นอยู่กับความยาวโฟกัสมากกว่า

เลนส์ 2.8 มม. มักเกี่ยวข้องกับการถ่ายภาพมุมกว้าง ในขณะที่ทางยาวโฟกัสที่ยาวกว่าโดยทั่วไปจะจับภาพในมุมมองที่แคบกว่าภายใต้เงื่อนไขที่เทียบเคียงได้

อย่างไรก็ตาม ความยาวโฟกัสเพียงอย่างเดียวไม่สามารถกำหนดขอบเขตการมองเห็นสุดท้ายได้

ขนาดเซ็นเซอร์ก็มีความสำคัญเช่นกัน การจัดเรียงทางกายภาพของกล้องสัมพันธ์กับเป้าหมายเช่นกัน

ลองนึกภาพโมดูลกล้องสองตัวที่ใช้เลนส์ที่มีความยาวโฟกัสเท่ากัน หากเซ็นเซอร์มีขนาดการทำงานที่แตกต่างกัน เซ็นเซอร์จะไม่จำเป็นต้องจับภาพพื้นที่ฉากแนวนอนหรือแนวตั้งเดียวกัน

ระยะห่างในการทำงานนำมาซึ่งการพิจารณาในทางปฏิบัติอีกประการหนึ่ง เลนส์ที่ครอบคลุมพื้นที่ที่ต้องการในระยะห่างหนึ่งอาจจับภาพได้มากหรือน้อยเกินไปเมื่อติดตั้งกล้องไว้ที่อื่น

ก่อนที่จะสรุปเลนส์ ให้ยืนยันสามสิ่งต่อไปนี้:

ขนาดการถ่ายภาพที่ใช้งานอยู่ของเซ็นเซอร์

มุมมองแนวนอนและแนวตั้งที่ต้องการ

ระยะการทำงานระหว่างกล้องกับเป้าหมาย

หากเป็นไปได้ ให้ส่งภาพร่างของสถานที่ติดตั้งที่ต้องการหรือรูปถ่ายที่แสดงตำแหน่งของกล้อง

รายละเอียดเหล่านี้ช่วยให้ทีมงานด้านการมองเห็นประเมินว่าทางยาวโฟกัสที่เสนอนั้นเหมาะสมหรือไม่ แทนที่จะอาศัยข้อกำหนดเฉพาะเพียงอย่างเดียว

3. ความพอดีทางกลไกอาจส่งผลต่อประสิทธิภาพของการมองเห็น

เลนส์อาจมีเกลียวที่ถูกต้องและยังไม่เหมาะกับโมดูลกล้องบางรุ่น

ความเข้ากันได้ทางกลไกเกี่ยวข้องมากกว่าว่าสามารถขันสกรูชิ้นส่วนต่างๆ เข้าด้วยกันได้หรือไม่

พื้นที่ว่าง ระยะห่างระหว่างเลนส์ถึงเซ็นเซอร์ พิกัดความเผื่อในการติดตั้ง การออกแบบกรอบ และวิธีการปรับโฟกัส ล้วนส่งผลต่อการประกอบขั้นสุดท้าย

ตัวอย่างเช่น ผลิตภัณฑ์ที่มีขนาดกะทัดรัดอาจกำหนดขีดจำกัดความยาวแทร็กทั้งหมด (TTL) ที่เข้มงวด เลนส์ที่ตรงตามข้อกำหนดด้านการมองเห็นแต่มีขนาดเกินพื้นที่ที่มีอยู่นั้นไม่ใช่วิธีแก้ปัญหาที่ใช้งานได้จริง

ในทำนองเดียวกัน การเปลี่ยนตัวเรือนหรือโครงสร้างการติดตั้งอาจทำให้ตำแหน่งของเลนส์สัมพันธ์กับเซนเซอร์เปลี่ยนแปลงไป

สำหรับโปรเจ็กต์แบบกำหนดเอง การแบ่งปันแบบเขียนแบบเชิงกลนั้นคุ้มค่าก่อนที่การออกแบบเชิงแสงจะเสร็จสิ้น

รายละเอียดที่สำคัญ ได้แก่ ประเภทเมาท์ ขนาดเลนส์สูงสุด ตำแหน่งเซ็นเซอร์ ช่วงการปรับที่ใช้ได้ และข้อจำกัดใดๆ ที่กำหนดโดยตัวเลนส์

สิ่งนี้เกี่ยวข้องอย่างยิ่งกับกล้องรักษาความปลอดภัยขนาดกะทัดรัด โมดูลแสดงภาพยานยนต์ อุปกรณ์การมองเห็นแบบฝัง และระบบเอนโดสโคปทางการแพทย์

ข้อกำหนดด้านแสงและกลไกก่อนหน้านี้จะได้รับการพิจารณาร่วมกัน ซึ่งจะช่วยลดความเสี่ยงในการค้นพบปัญหาการรวมตัวหลังจากการผลิตตัวอย่างแล้ว

4. สภาพแสงสามารถเปลี่ยนการเลือกเลนส์ที่เหมาะสมได้

เลนส์ที่ออกแบบมาเพื่อสภาพแวดล้อมภายในอาคารที่มีแสงสว่างเพียงพออาจไม่ใช่ตัวเลือกที่ดีที่สุดสำหรับกล้องที่ทำงานกลางแจ้งในเวลากลางคืน

สภาพแสงมีอิทธิพลต่อข้อกำหนดด้านการมองเห็น แต่วิธีแก้ปัญหาไม่ได้อยู่ที่การเลือกเลนส์ที่มีรูรับแสงกว้างที่สุดเสมอไป

รูรับแสงที่กว้างขึ้นช่วยให้แสงเข้าถึงเซนเซอร์ได้มากขึ้น ซึ่งมีประโยชน์ในการใช้งานที่มีแสงน้อย อย่างไรก็ตาม คุณภาพของภาพยังขึ้นอยู่กับปัจจัยต่างๆ เช่น ระยะชัดลึก การควบคุมความคลาดเคลื่อน ความไวของเซ็นเซอร์ การตั้งค่าการรับแสง และระยะการทำงานที่ต้องการ

การถ่ายภาพอินฟราเรดทำให้เกิดข้อควรพิจารณาเพิ่มเติม

ตัวอย่างเช่น กล้องที่ใช้แสงอินฟราเรด 850 นาโนเมตรหรือ 940 นาโนเมตรอาจต้องใช้เลนส์และการกำหนดค่าฟิลเตอร์ที่เหมาะสมสำหรับช่วงความยาวคลื่นนั้น ระบบที่ออกแบบมาเพื่อแสงที่มองเห็นเป็นหลักไม่ควรสันนิษฐานว่าให้ประสิทธิภาพที่เทียบเท่าในสภาวะใกล้อินฟราเรดโดยอัตโนมัติ

สำหรับกล้องรักษาความปลอดภัยทั้งกลางวันและกลางคืน ควรประเมินเลนส์ การจัดเรียงฟิลเตอร์ เซ็นเซอร์ และแสงสว่างร่วมกัน

เป้าหมายไม่ใช่การเพิ่มข้อกำหนดเฉพาะเพียงอย่างเดียวให้สูงสุด เพื่อให้ได้ภาพที่ต้องการภายใต้สภาพการทำงานจริง

5. ความเสถียรของอุณหภูมิเป็นข้อกำหนดระดับระบบ

อุณหภูมิอาจส่งผลต่อส่วนประกอบทางแสงและทางกล

การเปลี่ยนแปลงขนาดของวัสดุและคุณสมบัติการหักเหของแสงอาจเปลี่ยนตำแหน่งโฟกัสหรือเปลี่ยนแปลงคุณภาพของภาพเมื่อสภาพแวดล้อมเปลี่ยนแปลง ขนาดของผลกระทบเหล่านี้ขึ้นอยู่กับการออกแบบด้านการมองเห็น วัสดุ โครงสร้างทางกล และช่วงอุณหภูมิในการทำงาน

เลนส์ที่ทำงานได้ดีในระหว่างการทดสอบในห้องปฏิบัติการระยะสั้นที่อุณหภูมิห้องจึงอาจต้องมีการประเมินเพิ่มเติมก่อนที่จะนำไปใช้ในผลิตภัณฑ์กลางแจ้งหรือในยานยนต์

สำหรับโครงการที่มีความต้องการด้านสิ่งแวดล้อมสูง ให้ระบุช่วงอุณหภูมิการทำงานที่คาดหวังล่วงหน้า

จากนั้นทีมวิศวกรจะสามารถระบุได้ว่าควรพิจารณาการเปลี่ยนโฟกัสที่เกี่ยวข้องกับอุณหภูมิ การเลือกวัสดุ การชดเชยทางกล หรือการตรวจสอบเพิ่มเติมหรือไม่

สิ่งสำคัญคืออย่าคิดว่าเลนส์ทุกตัวต้องมีการออกแบบที่ไม่ระบายความร้อน โซลูชันที่เหมาะสมขึ้นอยู่กับการใช้งาน ความแปรผันของประสิทธิภาพที่ยอมรับได้ และข้อกำหนดของระบบโดยรวม

6. เมื่อใดที่คุณควรเลือกเลนส์สั่งทำพิเศษ

ไม่ใช่ทุกโปรเจ็กต์กล้องที่ต้องการการออกแบบออพติคอลใหม่

เลนส์มาตรฐานอาจเป็นตัวเลือกที่ประหยัดและใช้งานได้จริงที่สุด เมื่อเลนส์มีคุณสมบัติตรงตามข้อกำหนดของเซนเซอร์ ขอบเขตการมองเห็น กลไก และสิ่งแวดล้อมอยู่แล้ว

การพัฒนาแบบกำหนดเองจะคุ้มค่าเมื่อพิจารณาเมื่อผลิตภัณฑ์ที่มีอยู่ไม่สามารถตอบสนองข้อจำกัดที่สำคัญหนึ่งข้อหรือมากกว่านั้นได้

สาเหตุทั่วไป ได้แก่:

เส้นผ่านศูนย์กลางเลนส์ที่ไม่ได้มาตรฐานหรือความยาวแทร็กทั้งหมด

มุมมองเฉพาะภายในขอบเขตทางกลที่ถูกจำกัด

ข้อกำหนดความยาวคลื่นพิเศษหรือการกรอง

การเรียกร้องข้อกำหนดด้านคุณภาพของภาพทั่วทั้งเขตข้อมูลภาพ

สภาพแวดล้อมเฉพาะการใช้งาน

ข้อกำหนดในการบูรณาการซึ่งเลนส์มาตรฐานไม่สามารถรองรับได้

นอกจากนี้ยังมีการพิจารณาทางการค้าด้วย

การออกแบบที่กำหนดเองอาจเกี่ยวข้องกับงานด้านวิศวกรรม เครื่องมือ การทดสอบ และการรับรองเพิ่มเติม ความเหมาะสมจึงขึ้นอยู่กับปริมาณการผลิตที่คาดหวัง ต้นทุนเป้าหมาย กำหนดการพัฒนา และมูลค่าของการปฏิบัติตามข้อกำหนดเฉพาะ

จุดเริ่มต้นที่ดีที่สุดคือการกำหนดผลลัพธ์ที่ต้องการและเปรียบเทียบตัวเลือกที่เป็นไปได้ อย่าคิดว่าแบบกำหนดเองจะดีกว่ามาตรฐานเสมอไป

7. ประเมินเลนส์ว่าเป็นส่วนหนึ่งของระบบการถ่ายภาพที่สมบูรณ์

ก่อนที่จะอนุมัติเลนส์สำหรับการผลิตจำนวนมาก ให้พิจารณาประสิทธิภาพของเลนส์ในการกำหนดค่ากล้องที่ต้องการ

กระบวนการประเมินที่เป็นประโยชน์ประกอบด้วย:

ขั้นแรก ยืนยันความเข้ากันได้

ตรวจสอบเซ็นเซอร์ ขอบเขตการมองเห็น ตัวยึด ขนาดทางกล และข้อกำหนดด้านสเปกตรัม

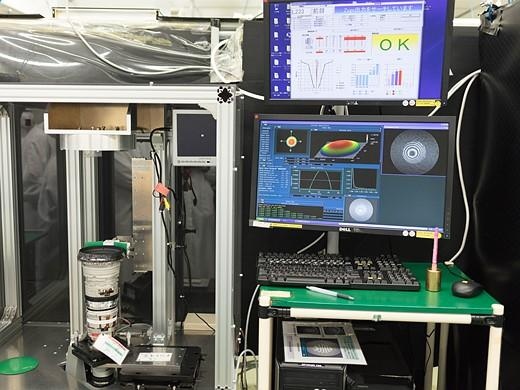

ประการที่สอง ตัวอย่างตัวแทนทดสอบ

ประเมินภาพที่ระยะการทำงานที่ต้องการ รูรับแสง การส่องสว่าง และตำแหน่งฟิลด์ที่เกี่ยวข้อง

ประการที่สาม ตรวจสอบเกณฑ์การปฏิบัติงานที่สำคัญ

สิ่งเหล่านี้อาจรวมถึงรายละเอียดของภาพ การบิดเบี้ยว ความสว่างของมุม ความเสถียรของโฟกัส หรือข้อกำหนดเฉพาะแอปพลิเคชันอื่นๆ

สุดท้ายให้กำหนดเกณฑ์การยอมรับการผลิต

เมื่อตัวอย่างได้รับการอนุมัติ ให้จัดทำเอกสารข้อกำหนดที่เกี่ยวข้องและเงื่อนไขการทดสอบเพื่อให้สามารถประเมินล็อตการผลิตในอนาคตได้อย่างสม่ำเสมอ

กระบวนการที่แน่นอนจะแตกต่างกันไปตามแอปพลิเคชัน เลนส์เฝ้าระวังขนาดกะทัดรัดและเลนส์ถ่ายภาพทางการแพทย์เฉพาะทางไม่จำเป็นต้องมีขั้นตอนคุณสมบัติเดียวกัน

สิ่งสำคัญคือเกณฑ์การยอมรับจะสะท้อนถึงวิธีการใช้งานกล้องจริง

การสร้างกล้องที่ดีขึ้นเริ่มต้นด้วยการรวมระบบออปติคอลที่ดีขึ้น

ที่ Boshi Optics ซึ่งเป็นส่วนหนึ่งของ Shanghai Silk Optical Technology Co., Ltd. เราทำงานเกี่ยวกับการออกแบบ การพัฒนา และการผลิตเลนส์สายตาสำหรับการใช้งานต่างๆ เช่น การรักษาความปลอดภัย การถ่ายภาพยานยนต์ โดรน กล้องเอนโดสโคปทางการแพทย์ และระบบการถ่ายภาพอื่นๆ

สำหรับโครงการที่มีข้อกำหนดเฉพาะ การอภิปรายที่มีประสิทธิผลสูงสุดจะเริ่มต้นด้วยการใช้งานที่สมบูรณ์: เซ็นเซอร์ มุมมองเป้าหมาย ระยะห่างในการทำงาน พื้นที่เชิงกลที่มีอยู่ สภาพแสง สภาพแวดล้อมการทำงาน และปริมาณการผลิตที่คาดหวัง

รายละเอียดเหล่านี้ช่วยพิจารณาว่าเลนส์ที่มีอยู่เหมาะสมหรือไม่ หรือโซลูชันที่ปรับแต่งเองสมควรได้รับการประเมินเพิ่มเติมหรือไม่

หากคุณกำลังพัฒนากล้องใหม่หรือประสบปัญหาคุณภาพของภาพกับโมดูลที่มีอยู่ โปรดแชร์รายละเอียดการสมัครของคุณกับ Boshi Optics

ทีมของเราสามารถตรวจสอบข้อกำหนดที่มีอยู่และหารือเกี่ยวกับตัวเลือกเลนส์ที่เป็นไปได้ ความเป็นไปได้ในการปรับแต่ง และขั้นตอนต่อไปในการประเมินตัวอย่าง

โครงการเลนส์ที่ประสบความสำเร็จไม่ได้เริ่มต้นด้วยเอกสารข้อมูลจำเพาะที่ยาวที่สุด เริ่มต้นจากการทำความเข้าใจว่ากล้องต้องการอะไรเพื่อให้บรรลุผลสำเร็จ
