วิธีระบุเลนส์ถ่ายภาพความร้อน: พารามิเตอร์ 7 ประการที่ผู้ซื้อควรยืนยัน

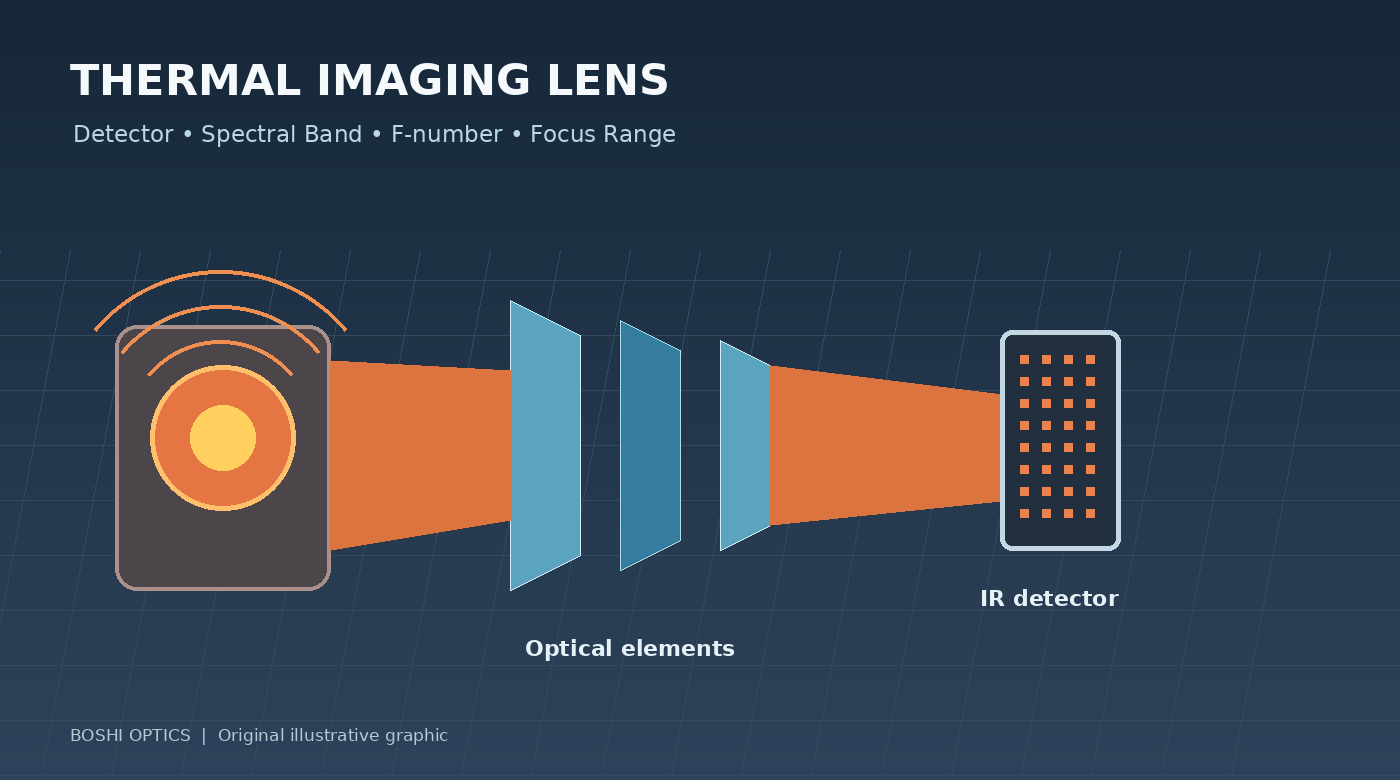

กล้องถ่ายภาพความร้อนไม่ได้สร้างภาพในลักษณะเดียวกับกล้องแสงปกติทั่วไป โดยจะตรวจจับรังสีอินฟราเรดภายในแถบสเปกตรัมที่กำหนด และแปลงสัญญาณที่ได้รับให้เป็นภาพความร้อน เลนส์ต้องได้รับการออกแบบสำหรับช่วงความยาวคลื่นนั้นและจับคู่กับเครื่องตรวจจับและการใช้งานที่ต้องการ

สำหรับผู้ซื้อ ความท้าทายคือข้อกำหนดทางเทคนิคของเลนส์ความร้อนสามารถประกอบด้วยพารามิเตอร์หลายตัวที่ดูคุ้นเคย เช่น ทางยาวโฟกัส หมายเลข F มุมมองภาพ และช่วงโฟกัส ควบคู่ไปกับข้อกำหนดเฉพาะสำหรับการถ่ายภาพอินฟราเรด การเลือกเลนส์ตามทางยาวโฟกัสเพียงอย่างเดียวอาจทำให้การประกอบเลนส์ไม่ได้ความครอบคลุม ความไว หรือความพอดีทางกลไกตามที่คาดหวัง

คู่มือนี้สรุปพารามิเตอร์เจ็ดประการที่ควรค่าแก่การยืนยันเมื่อทำการจัดหาเลนส์ถ่ายภาพความร้อนสำหรับการรักษาความปลอดภัย การตรวจสอบทางอุตสาหกรรม การตรวจสอบ หรือการใช้งานอินฟราเรดอื่นๆ

1. ยืนยันรูปแบบตัวตรวจจับและระยะพิทช์พิกเซล

เริ่มต้นด้วยโมเดลเครื่องตรวจจับทุกครั้งที่เป็นไปได้ อย่างน้อยที่สุด ให้ระบุความละเอียดของเครื่องตรวจจับ พื้นที่ใช้งาน และระยะพิกเซล การกำหนดค่าเครื่องตรวจจับความร้อนทั่วไปประกอบด้วยจำนวนพิกเซลและระยะพิกเซลที่แตกต่างกัน และเลนส์จะต้องมีวงกลมภาพและประสิทธิภาพทางแสงที่เหมาะสมกับเครื่องตรวจจับ

ระดับพิกเซลคือระยะห่างระหว่างพิกเซลตัวตรวจจับที่อยู่ติดกัน มีความเกี่ยวข้องกับรายละเอียดเชิงพื้นที่ที่ระบบสามารถสุ่มตัวอย่างได้ แต่ไม่ได้กำหนดความละเอียดขั้นสุดท้ายของภาพอย่างอิสระ ประสิทธิภาพด้านออพติคอล โฟกัส การประมวลผลสัญญาณ สภาพบรรยากาศ และคอนทราสต์ของเป้าหมายก็มีความสำคัญเช่นกัน

เลนส์ที่ออกแบบมาสำหรับอุปกรณ์ตรวจจับรูปแบบเดียวอาจไม่ครอบคลุมพื้นที่ใช้งานขนาดใหญ่ ในทางกลับกัน เลนส์อาจบังตัวตรวจจับแต่ไม่สามารถให้คุณภาพของภาพที่บริเวณขอบตามที่ต้องการได้

เมื่อขอใบเสนอราคา ให้ระบุรุ่นเครื่องตรวจจับที่แน่นอนหรือเอกสารข้อมูล ซึ่งช่วยให้ซัพพลายเออร์ด้านออปติกสามารถประเมินความเข้ากันได้ แทนที่จะอาศัยคำอธิบาย เช่น “กล้องถ่ายภาพความร้อน 640 × 512” เพียงอย่างเดียว

2. ระบุแถบสเปกตรัมและวัสดุออปติคัล

เลนส์ถ่ายภาพความร้อนจะต้องส่งรังสีอินฟราเรดที่เกี่ยวข้องกับเครื่องตรวจจับและการใช้งาน แถบอินฟราเรดคลื่นยาว (LWIR) โดยทั่วไปเกี่ยวข้องกับระบบถ่ายภาพความร้อน แต่ช่วงสเปกตรัมที่ต้องการควรได้รับการยืนยันจากเครื่องตรวจจับและข้อกำหนดเฉพาะของระบบ แทนที่จะสันนิษฐาน

วัสดุเชิงแสงที่เหมาะสำหรับกล้องที่มองเห็นแสงไม่ได้เหมาะกับทุกความยาวคลื่นอินฟราเรดโดยอัตโนมัติ การส่งผ่านวัสดุ การเคลือบ การปกป้องพื้นผิว และข้อกำหนดด้านสิ่งแวดล้อมต้องได้รับการพิจารณาสำหรับแถบสเปกตรัมที่ต้องการ

ชี้แจงช่วงความยาวคลื่นที่ต้องการ และดูว่าเลนส์ต้องมีการเคลือบป้องกันแสงสะท้อนหรือองค์ประกอบป้องกันด้านหน้าหรือไม่ หากกล้องจะทำงานกลางแจ้ง ให้สอบถามว่าพื้นผิวรับแสงที่ถูกสัมผัสได้รับการปกป้องอย่างไร และมีข้อจำกัดในการทำความสะอาดหรือการจัดการอะไรบ้าง

อย่าคิดว่า “เลนส์อินฟราเรด” อธิบายถึงหมวดหมู่ผลิตภัณฑ์ประเภทเดียวที่ใช้แทนกันได้ การถ่ายภาพอินฟราเรดใกล้และการถ่ายภาพความร้อนคลื่นยาวมีความต้องการทางแสงที่แตกต่างกัน วงดนตรีที่แน่นอนเป็นหนึ่งในรายละเอียดแรกที่ซัพพลายเออร์ควรยืนยัน

3. เลือกทางยาวโฟกัสตามระยะเป้าหมายและความครอบคลุม

ทางยาวโฟกัสและขนาดของตัวตรวจจับร่วมกันจะกำหนดขอบเขตการมองเห็นเชิงมุม ในทางปฏิบัติ ตัวเลือกจะขึ้นอยู่กับว่ากล้องต้องครอบคลุมฉากมากเพียงใด และเป้าหมายจะอยู่ห่างออกไปเท่าใด

โดยทั่วไปทางยาวโฟกัสที่สั้นกว่าจะให้ขอบเขตการมองเห็นที่กว้างกว่าบนเครื่องตรวจจับเดียวกัน ซึ่งอาจมีประโยชน์สำหรับการตรวจสอบพื้นที่ ทางยาวโฟกัสที่ยาวขึ้นจะทำให้มุมมองแคบลงและสามารถวางพิกเซลได้มากขึ้นบนเป้าหมายระยะไกล โดยที่ระบบออพติคอลและสภาพบรรยากาศรองรับรายละเอียดที่ต้องการ

ก่อนที่จะเลือกทางยาวโฟกัส ให้กำหนดระยะเป้าหมาย ขนาดเป้าหมาย ความครอบคลุมในแนวนอนและแนวตั้งที่ต้องการ และกำหนดว่ากล้องจะต้องสังเกตวัตถุทั้งใกล้และไกลหรือไม่ แผนผังฉากอย่างง่ายมักมีประโยชน์

หากระบบต้องตรวจจับวัตถุขนาดเล็กในระยะห่างที่ทราบ คำถามไม่ใช่แค่ว่าเป้าหมายปรากฏในภาพหรือไม่เท่านั้น ขึ้นอยู่กับว่าเป้าหมายครอบครองพิกเซลตัวตรวจจับเพียงพอและมีความเปรียบต่างที่เพียงพอสำหรับงานการตรวจจับหรือการวัดที่ต้องการหรือไม่ ซึ่งอาจต้องมีการประเมินระดับระบบมากกว่าการคำนวณทางยาวโฟกัสเพียงอย่างเดียว

4. ทำความเข้าใจหมายเลข F และข้อดีข้อเสีย

หมายเลข F อธิบายอัตราส่วนระหว่างทางยาวโฟกัสและเส้นผ่านศูนย์กลางรูรับแสงใช้งานจริง ในการถ่ายภาพความร้อน ค่า F ที่ต่ำกว่าสามารถช่วยให้ระบบออพติคอลรวบรวมรังสีได้มากขึ้น ซึ่งอาจมีประโยชน์เมื่อตรวจจับเป้าหมายที่มีคอนทราสต์ต่ำหรือทำงานโดยมีระยะเวลารวมที่จำกัด

อย่างไรก็ตาม ค่า F ที่ต่ำกว่าไม่ใช่วิธีแก้ปัญหาแบบสากล ความซับซ้อนของการออกแบบด้านออพติคอล การควบคุมความคลาดเคลื่อน ขนาดเลนส์ ต้นทุน ความทนทานต่อการโฟกัส และคุณภาพของภาพทั่วทั้งสนามต้องได้รับการพิจารณาด้วย อุปกรณ์ตรวจจับ อุปกรณ์อิเล็กทรอนิกส์ กระบวนการสอบเทียบ และสภาวะการทำงานมีอิทธิพลต่อภาพความร้อนขั้นสุดท้าย

เมื่อเปรียบเทียบเลนส์ที่ต้องการ ให้ยืนยันค่า F ควบคู่ไปกับแถบสเปกตรัม อุปกรณ์ตรวจจับ ความยาวโฟกัส และขอบเขตการมองเห็นที่ต้องการ หลีกเลี่ยงการเปรียบเทียบตัวเลขของรูรับแสงโดยไม่ตรวจสอบว่าผลิตภัณฑ์มีไว้สำหรับความต้องการของระบบเดียวกันหรือไม่

รูรับแสงที่เหมาะสมคือรูรับแสงที่ตรงตามเป้าหมายความไวและคุณภาพของภาพภายในขนาด ต้นทุน และข้อจำกัดในการผลิตของโปรเจ็กต์

5. กำหนดระยะโฟกัสและระยะการทำงานขั้นต่ำ

กล้องถ่ายภาพความร้อนอาจใช้สำหรับการตรวจติดตามระยะไกล การตรวจสอบอย่างใกล้ชิด หรือทั้งสองอย่างรวมกัน ดังนั้นควรระบุระยะโฟกัสที่ต้องการอย่างชัดเจน

การใช้งานบางประเภทมุ่งเน้นที่หรือใกล้ระยะอนันต์ ในขณะที่บางการใช้งานจำเป็นต้องตรวจสอบอุปกรณ์หรือส่วนประกอบในระยะทางที่สั้นกว่า เลนส์ที่ได้รับการปรับให้เหมาะกับช่วงหนึ่งอาจไม่ให้ประสิทธิภาพที่ยอมรับได้ตลอดช่วงอื่น ควรยืนยันระยะโฟกัสขั้นต่ำ กลไกการโฟกัส และความเป็นไปได้ในการปรับโฟกัสก่อนเลือกชุดประกอบ

หากจะติดตั้งกล้องหลังหน้าต่างป้องกัน ให้รวมหน้าต่างดังกล่าวไว้ในการอภิปรายระบบด้วย วัสดุ ความหนา และการวางตำแหน่งอาจส่งผลต่อการส่งผ่านหรือประสิทธิภาพการมองเห็น ขึ้นอยู่กับแถบสเปกตรัมและการออกแบบ

ระบุระยะเป้าหมายที่ใกล้และไกลที่สุด และระบุว่าต้องปรับโฟกัสในภาคสนามหรือคงที่ระหว่างการประกอบ รายละเอียดเหล่านี้มีความสำคัญอย่างยิ่งสำหรับอุปกรณ์ OEM ซึ่งเลนส์จะถูกรวมเข้ากับตัวเครื่องที่ปิดสนิทหรือกะทัดรัด

6. ยืนยันขอบเขตการมองเห็น ความบิดเบี้ยว และความครอบคลุมของภาพ

ควรประเมินเลนส์ความร้อนสำหรับขอบเขตการมองเห็นที่ต้องการและส่วนของเครื่องตรวจจับที่ต้องยังคงใช้งานได้ มุมที่กำหนดเป็นเพียงส่วนหนึ่งของภาพเท่านั้น

การส่องสว่างสัมพัทธ์ ความบิดเบี้ยว และประสิทธิภาพด้านการมองเห็นทั่วทั้งสนามสามารถส่งผลต่อความสม่ำเสมอของชิ้นงานที่ปรากฏจากตรงกลางไปยังขอบได้ สำหรับการใช้งานที่เกี่ยวข้องกับการวัด การติดตาม หรือการวิเคราะห์อัตโนมัติ พฤติกรรมการบิดเบือนและการสอบเทียบอาจมีความสำคัญเป็นพิเศษ

หากกล้องจำเป็นต้องครอบคลุมทางเดิน เครื่องจักร ตู้ไฟฟ้า หรือพื้นที่กลางแจ้งโดยเฉพาะ ให้ระบุขนาดของฉากและระยะห่างระหว่างกล้องกับเป้าหมาย ถามถึงขอบเขตการมองเห็นแนวนอนและแนวตั้ง ไม่ใช่แค่ค่าแนวทแยง เมื่อแอปพลิเคชันมีอัตราส่วนกว้างยาวที่กำหนดไว้

ชี้แจงด้วยว่าจะใช้กล้องเพื่อการสังเกตเชิงคุณภาพ การตรวจจับอัตโนมัติ หรือการวัดอุณหภูมิ งานเหล่านี้สามารถสร้างความต้องการที่แตกต่างกันให้กับระบบสร้างภาพที่สมบูรณ์ได้ ข้อมูลจำเพาะของเลนส์ควรเชื่อมโยงกับผลลัพธ์ที่ต้องการ ไม่ใช่แค่รายการตัวเลขเชิงแสงเท่านั้น

7. ตรวจสอบข้อกำหนดด้านสิ่งแวดล้อม เครื่องกล และการผลิต

เลนส์ถ่ายภาพความร้อนมักใช้ในสภาพแวดล้อมที่มีความต้องการสูง เช่น การตรวจสอบกลางแจ้ง การตรวจสอบทางอุตสาหกรรม และอุปกรณ์ที่ทำงานในช่วงอุณหภูมิที่กว้าง ระบุอุณหภูมิในการทำงานที่คาดหวัง การสัมผัสความชื้น การสั่นสะเทือน การป้องกันฝุ่น และข้อกำหนดการปิดผนึกที่เกี่ยวข้อง

บูรณาการทางกลสมควรได้รับความสนใจเท่าเทียมกัน ยืนยันส่วนต่อประสานการติดตั้ง เส้นผ่านศูนย์กลางเลนส์ ความยาวรางทั้งหมด ตำแหน่งเครื่องตรวจจับ พื้นที่ว่าง และวิธีการปรับโฟกัส หากการออกแบบมีองค์ประกอบป้องกันด้านหน้าหรือหน้าต่าง ให้ชี้แจงบทบาทและคุณสมบัติที่จำเป็น

สำหรับโครงการ OEM ให้ระบุปริมาณต้นแบบที่คาดหวัง ปริมาณรายปีโดยประมาณ ต้นทุนต่อหน่วยเป้าหมาย และกำหนดการของโครงการ ข้อมูลเชิงพาณิชย์เหล่านี้ช่วยให้ซัพพลายเออร์พิจารณาว่าเลนส์มาตรฐานมีความเหมาะสมหรือการออกแบบที่ปรับแต่งเองควรได้รับการประเมินหรือไม่

สุดท้าย กำหนดวิธีการประเมินตัวอย่าง สภาพแวดล้อมของเครื่องตรวจจับ เลนส์ การสอบเทียบ และการทดสอบควรสอดคล้องกับการใช้งานที่ต้องการ เห็นด้วยกับระยะการทดสอบ ขั้นตอนการโฟกัส เงื่อนไขเป้าหมาย และเกณฑ์การยอมรับ ก่อนที่จะอนุมัติการผลิตจำนวนมาก

สรุป: ระบุระบบถ่ายภาพความร้อนทั้งหมด

การเลือกเลนส์ถ่ายภาพความร้อนต้องใช้มากกว่าทางยาวโฟกัสหรือค่า F ที่ตรงกัน รูปแบบของเครื่องตรวจจับ ระยะพิทช์พิกเซล แถบสเปกตรัม ขอบเขตการมองเห็น ช่วงโฟกัส ประสิทธิภาพการมองเห็น ข้อจำกัดทางกลไก และสภาพแวดล้อมในการทำงาน ล้วนส่งผลต่อว่าเลนส์จะเหมาะสมหรือไม่

เอกสารข้อมูลเครื่องตรวจจับฉบับสมบูรณ์ ข้อมูลระยะเป้าหมาย ข้อกำหนดของฉาก และการเขียนแบบเชิงกลเป็นพื้นฐานในการประเมินที่แข็งแกร่งกว่าคำขอสั้นๆ สำหรับ "เลนส์ความร้อน"
