อธิบายการทดสอบ MTF: วิศวกรประเมินประสิทธิภาพของเลนส์อย่างไร

เมื่อเลือกเลนส์กล้อง ผู้ซื้อจำนวนมากจะดูข้อมูลจำเพาะ เช่น ทางยาวโฟกัส รูรับแสง ขนาดเซ็นเซอร์ และการรองรับเมกะพิกเซล

อย่างไรก็ตาม มีคำถามหนึ่งที่มักถูกมองข้าม:

วิศวกรจะรู้ได้อย่างไรว่าเลนส์ดีจริงหรือไม่

คำตอบคือการทดสอบทางแสง

ในบรรดาวิธีประเมินเลนส์ทั้งหมด การทดสอบ MTF เป็นหนึ่งในเครื่องมือที่สำคัญที่สุดที่วิศวกรด้านการมองเห็นใช้เพื่อวัดประสิทธิภาพของเลนส์จริง

MTF ช่วยตอบคำถามง่ายๆ แต่สำคัญ:

เลนส์สามารถส่งรายละเอียดและคอนทราสต์ไปยังเซ็นเซอร์ภาพได้มากเพียงใด

นี่คือเหตุผลที่ผู้ผลิตกล้องมืออาชีพ วิศวกรด้านการมองเห็น และซัพพลายเออร์เลนส์ให้ความสำคัญกับข้อมูล MTF อย่างใกล้ชิด

เพราะเลนส์ไม่ได้ตัดสินจากสิ่งที่เขียนไว้ในเอกสารข้อมูลจำเพาะ

ตัดสินจากคุณภาพของภาพที่ผลิต

MTF คืออะไร?

MTF ย่อมาจาก Modulation Transfer Function

ชื่อฟังดูซับซ้อน แต่แนวคิดค่อนข้างเรียบง่าย

เลนส์ไม่สามารถจับภาพได้อย่างสมบูรณ์แบบ ในระหว่างกระบวนการถ่ายภาพ รายละเอียดและคอนทราสต์บางอย่างจะสูญหายไปอย่างหลีกเลี่ยงไม่ได้

MTF จะวัดว่าเลนส์ถ่ายโอนคอนทราสต์จากโลกแห่งความเป็นจริงไปยังเซ็นเซอร์กล้องได้อย่างมีประสิทธิภาพเพียงใด

ในแง่ง่ายๆ:

MTF ที่สูงขึ้นหมายความว่าเลนส์สามารถสร้างรายละเอียดปลีกย่อยและคอนทราสต์ได้ดีขึ้น

ตัวอย่างเช่น:

ลองจินตนาการถึงการถ่ายภาพอาคารที่มีหน้าต่างบานเล็กหลายบาน

เลนส์ที่มีประสิทธิภาพด้านการมองเห็นต่ำอาจจับภาพรูปร่างทั่วไปของอาคารได้ แต่จะสูญเสียรายละเอียดของหน้าต่างแต่ละบานไป

เลนส์ที่มีประสิทธิภาพ MTF ที่แข็งแกร่งสามารถรักษาโครงสร้างเล็กๆ น้อยๆ เหล่านั้นได้ชัดเจนยิ่งขึ้น

ความสามารถในการสร้างรายละเอียดนี้เป็นสิ่งที่วิศวกรเรียกว่าความละเอียดเชิงแสง

เหตุใดล้านพิกเซลจึงไม่เพียงพอ

ความเข้าใจผิดที่พบบ่อยในอุตสาหกรรมกล้องคือ:

“จำนวนเมกะพิกเซลที่มากขึ้นหมายถึงคุณภาพของภาพที่ดีขึ้นเสมอ”

อย่างไรก็ตาม เซนเซอร์เป็นเพียงส่วนหนึ่งของระบบภาพเท่านั้น

เซ็นเซอร์ 8MP จะไม่สร้างภาพคุณภาพ 8MP โดยอัตโนมัติ

เลนส์จะต้องสามารถแก้ไขรายละเอียดได้เพียงพอเพื่อให้เซ็นเซอร์ใช้พิกเซลเหล่านั้นได้อย่างมีประสิทธิภาพ

หากประสิทธิภาพของเลนส์ไม่เพียงพอ เซนเซอร์อาจจับภาพที่นุ่มนวลในเวอร์ชันที่ใหญ่ขึ้นได้

นี่คือสาเหตุที่วิศวกรมักพูดว่า:

เซ็นเซอร์จะบันทึกข้อมูล แต่เลนส์จะกำหนดว่าข้อมูลที่ไปถึงเซ็นเซอร์มากน้อยเพียงใด

การทดสอบ MTF ช่วยประเมินว่าเลนส์สามารถรองรับความสามารถด้านความละเอียดของระบบกล้องได้อย่างแท้จริงหรือไม่

วิศวกรทำการทดสอบ MTF อย่างไร

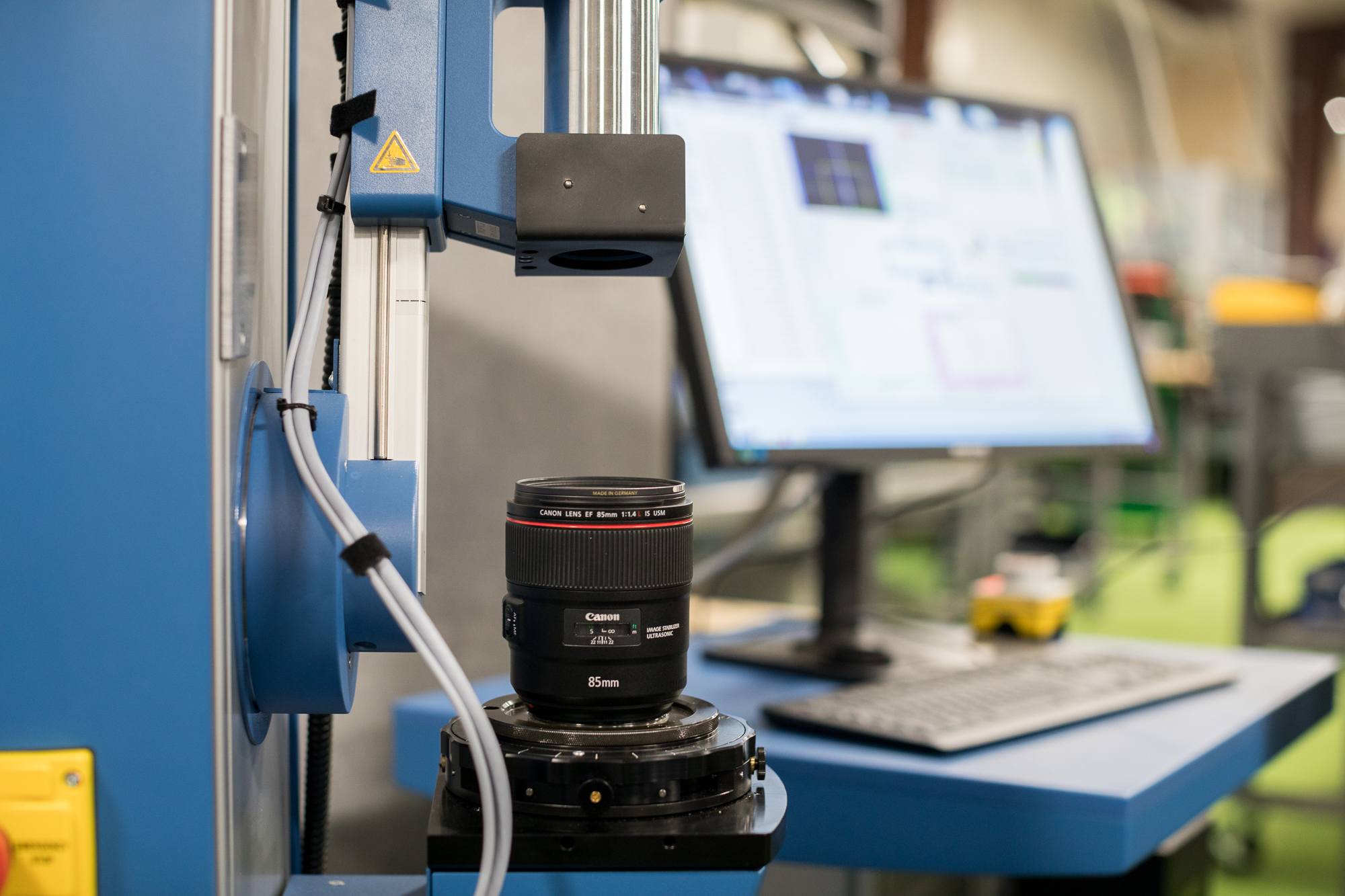

ในระหว่างการทดสอบ MTF วิศวกรมักจะใช้สภาพแวดล้อมการทดสอบที่มีการควบคุม

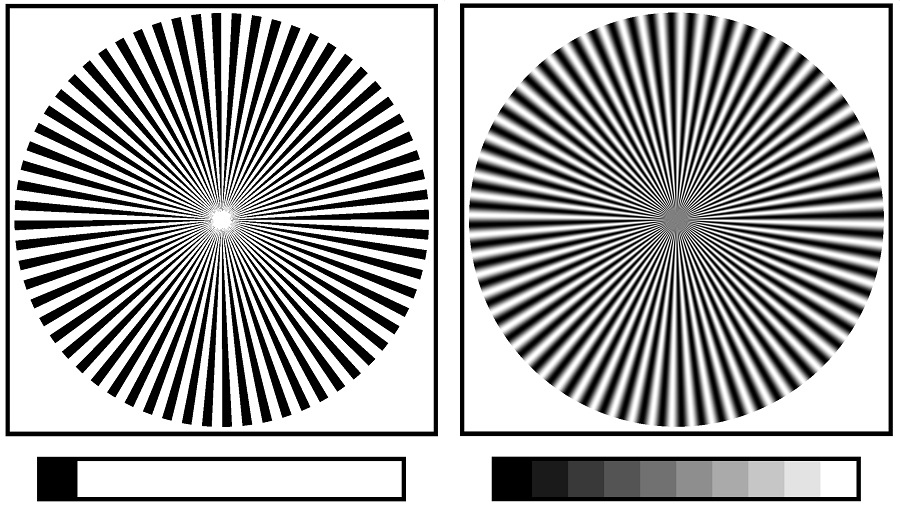

เลนส์ถูกติดตั้งด้วยเซ็นเซอร์กล้องเฉพาะหรือระบบการวัดแสง และทดสอบโดยใช้รูปแบบที่ออกแบบมาเป็นพิเศษ

ระบบจะวิเคราะห์ว่าเลนส์สร้างรายละเอียดในระดับต่างๆ ได้ดีเพียงใด

มีการประเมินปัจจัยหลายประการ:

1. ความสามารถในการแก้ปัญหา

เลนส์ได้รับการทดสอบเพื่อดูว่าสามารถสร้างโครงสร้างที่มีความละเอียดได้ดีเพียงใด

นี่เป็นสิ่งสำคัญอย่างยิ่งสำหรับ:

กล้องวงจรปิด

ระบบตรวจสอบทางอุตสาหกรรม

วิชันซิสเต็ม

การถ่ายภาพทางการแพทย์

กล้อง AI

เลนส์อาจดูคมชัดในระดับพื้นฐาน แต่จะล้มเหลวเมื่อถ่ายภาพวัตถุขนาดเล็กหรือรายละเอียดระยะไกล

2. ประสิทธิภาพความคมชัด

ความละเอียดไม่ใช่แค่การมองเห็นเส้นเท่านั้น

เลนส์ที่ดีจะต้องรักษาคอนทราสต์ไว้ด้วย

ตัวอย่างเช่น วัตถุสองชิ้นอาจมีขอบเขตที่ชัดเจนในความเป็นจริง แต่เลนส์ที่ไม่ดีอาจทำให้วัตถุเหล่านั้นดูเหมือนผสานกัน เนื่องจากความต่างของคอนทราสต์ลดลง

MTF จะประเมินว่าเลนส์รักษาคอนทราสต์ในระดับรายละเอียดต่างๆ ได้ดีเพียงใด

3. ประสิทธิภาพตรงกลางและขอบ

ข้อผิดพลาดทั่วไปในการประเมินเลนส์คือการตรวจสอบเฉพาะบริเวณกึ่งกลางเท่านั้น

อย่างไรก็ตาม การใช้งานจริงต้องการประสิทธิภาพทั่วทั้งภาพ

สำหรับกล้องรักษาความปลอดภัยมุมกว้างหรือกล้องโดรน ประสิทธิภาพ Edge มีความสำคัญอย่างยิ่ง

เลนส์อาจให้ความคมชัดบริเวณศูนย์กลางที่ดีเยี่ยม แต่แสดงความชัดเจนบริเวณใกล้มุมลดลง

การทดสอบ MTF ช่วยให้วิศวกรสามารถประเมิน:

ความละเอียดกึ่งกลาง

ประสิทธิภาพในสนามกลาง

ความคมชัดของขอบ

เลนส์ที่ได้รับการออกแบบมาอย่างดีควรรักษาประสิทธิภาพที่สมดุลทั่วทั้งภาพ

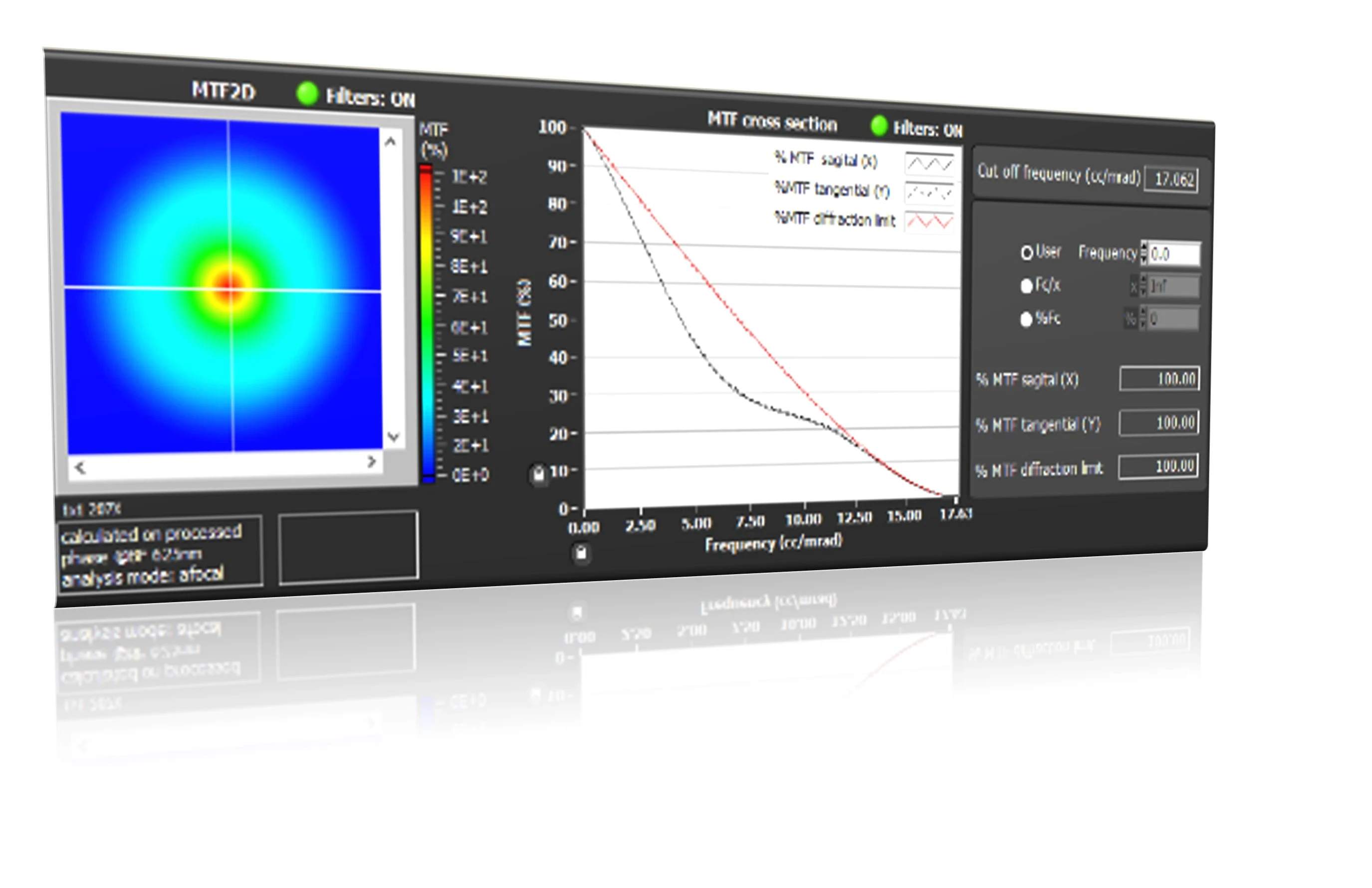

ทำความเข้าใจกับเส้นโค้ง MTF

โดยทั่วไปผลลัพธ์ MTF จะแสดงเป็นกราฟ

แม้ว่าแผนภูมิ MTF อาจดูทางเทคนิค แต่แนวคิดพื้นฐานนั้นตรงไปตรงมา

แกนนอนมักจะแสดงถึงความถี่เชิงพื้นที่

ซึ่งหมายความว่ารายละเอียดดีเพียงใด

แกนแนวตั้งแสดงถึงการส่งผ่านคอนทราสต์

ค่าที่สูงขึ้นหมายความว่าเลนส์จะรักษาคอนทราสต์ได้มากขึ้น

โดยทั่วไป:

MTF สูงที่ความถี่ต่ำหมายถึงการสร้างคอนทราสต์ที่ดี

MTF สูงที่ความถี่สูงหมายถึงความละเอียดที่ละเอียดดีขึ้น

เลนส์ที่มีประสิทธิภาพดีเยี่ยมจะรักษาค่า MTF ที่สูงขึ้น ขณะที่รายละเอียดจะละเอียดยิ่งขึ้น

เหตุใด MTF จึงมีความสำคัญในการใช้งานที่แตกต่างกัน

การใช้งานกล้องที่แตกต่างกันมีข้อกำหนดด้านแสงที่แตกต่างกัน

การเฝ้าระวังความปลอดภัย

กล้องรักษาความปลอดภัยมักทำงานในสภาวะที่ท้าทาย:

แสงน้อย

ระยะทางไกล

ฉากกว้าง

การเคลื่อนย้ายวัตถุ

เลนส์ที่มีประสิทธิภาพ MTF ที่ดีสามารถช่วยรักษา:

รายละเอียดใบหน้า

ข้อมูลยานพาหนะ

ความแม่นยำในการรู้จำวัตถุ

โดยเฉพาะอย่างยิ่งในระบบเฝ้าระวังที่ใช้ AI คุณภาพของภาพส่งผลโดยตรงต่อประสิทธิภาพการตรวจจับ

วิสัยทัศน์อุตสาหกรรม

ระบบวิชันซิสเต็มมักจะตรวจสอบความแตกต่างเล็กๆ น้อยๆ

ตัวอย่างได้แก่:

ข้อบกพร่องของผลิตภัณฑ์

ข้อผิดพลาดในการผลิต

การวางตำแหน่งส่วนประกอบ

การสูญเสียรายละเอียดเพียงเล็กน้อยอาจส่งผลต่อความแม่นยำในการตรวจสอบ

เลนส์ MTF สูงให้ข้อมูลภาพที่ชัดเจนและเชื่อถือได้มากขึ้น

หุ่นยนต์และวิสัยทัศน์ AI

หุ่นยนต์อาศัยกล้องเพื่อทำความเข้าใจสภาพแวดล้อมของพวกเขา

พวกเขาจำเป็นต้องรับรู้:

วัตถุ

อุปสรรค

ผู้คน

การเคลื่อนไหว

ความละเอียดออปติคอลที่ไม่ดีทำให้เกิดความไม่แน่นอนสำหรับอัลกอริธึม AI

ประสิทธิภาพของเลนส์ที่ดีขึ้นช่วยให้อินพุตภาพที่สะอาดยิ่งขึ้น

การถ่ายภาพทางการแพทย์

อุปกรณ์ทางการแพทย์มักต้องการระบบออปติกขนาดกะทัดรัดแต่ประสิทธิภาพสูง

ในการใช้งานเหล่านี้ ความชัดเจนของภาพสามารถส่งผลโดยตรงต่อการวินิจฉัยและการวิเคราะห์

MTF ช่วยให้วิศวกรมั่นใจได้ว่าระบบออพติคัลตรงตามข้อกำหนดด้านการถ่ายภาพที่เข้มงวด

MTF ไม่ใช่มาตรฐานการประเมินเลนส์เพียงอย่างเดียว

แม้ว่า MTF จะมีความสำคัญอย่างยิ่ง แต่วิศวกรไม่ได้ประเมินเลนส์โดยใช้พารามิเตอร์เพียงตัวเดียว

การประเมินด้านการมองเห็นโดยสมบูรณ์อาจรวมถึง:

การบิดเบือน

ความคลาดเคลื่อนของสี

การส่องสว่างแบบสัมพัทธ์

การโกสต์

แฟลร์

โฟกัสเสถียรภาพ

ประสิทธิภาพอุณหภูมิ

ความอดทนทางกล

เลนส์ที่มี MTF ดีเยี่ยมแต่มีความน่าเชื่อถือต่ำอาจไม่เหมาะกับผลิตภัณฑ์ที่มีการใช้งานจริง

วิศวกรรมด้านการมองเห็นเกี่ยวข้องกับความสมดุลเสมอ

เลนส์ที่ดีที่สุดไม่ใช่เพียงเลนส์ที่มีจำนวนมากที่สุดเท่านั้น

เป็นสิ่งที่ทำงานได้อย่างน่าเชื่อถือในแอปพลิเคชันที่ต้องการ

ผู้ผลิตเลนส์มืออาชีพใช้ข้อมูล MTF อย่างไร

สำหรับผู้ผลิตด้านการมองเห็น การทดสอบ MTF ไม่ได้เป็นเพียงเครื่องมือในการพัฒนาเท่านั้น

นอกจากนี้ยังเป็นวิธีการควบคุมคุณภาพที่สำคัญอีกด้วย

ในระหว่างการพัฒนาเลนส์ วิศวกรใช้ผลลัพธ์ MTF เพื่อ:

เพิ่มประสิทธิภาพการออกแบบออปติคอล

ปรับโครงสร้างเลนส์

เปรียบเทียบวัสดุที่แตกต่างกัน

ปรับปรุงความแม่นยำในการประกอบ

ในระหว่างการผลิตจำนวนมาก การทดสอบ MTF ช่วยให้มั่นใจถึงความสอดคล้องกันระหว่างแบตช์ต่างๆ

นี่เป็นสิ่งสำคัญอย่างยิ่ง เนื่องจากการผลิตต้นแบบที่ยอดเยี่ยมหนึ่งชิ้นนั้นง่ายกว่าการผลิตเลนส์ที่เหมือนกันหลายพันตัว

ผู้ผลิตเลนส์ที่เชื่อถือได้จะต้องควบคุมทั้งการออกแบบเลนส์และกระบวนการผลิต

Boshi Optics: มุ่งเน้นไปที่ประสิทธิภาพด้านการมองเห็นที่แท้จริง

ที่ Boshi Optics เราเข้าใจดีว่าลูกค้าไม่ได้ซื้อเลนส์เนื่องจากคุณสมบัติเพียงอย่างเดียว

พวกเขาซื้อประสิทธิภาพการถ่ายภาพที่เชื่อถือได้

สำหรับการใช้งานต่างๆ เช่น การเฝ้าระวังความปลอดภัย การมองเห็นด้วย AI โดรน กล้องติดรถยนต์ ภาพทางการแพทย์ และระบบอุตสาหกรรม คุณภาพแสงส่งผลโดยตรงต่อประสบการณ์การใช้งานผลิตภัณฑ์ขั้นสุดท้าย

ด้วยการออกแบบด้านการมองเห็น การผลิตที่แม่นยำ และการประเมินประสิทธิภาพ Boshi Optics มุ่งเน้นไปที่การสร้างโซลูชันเลนส์ที่ให้คุณภาพของภาพที่มีเสถียรภาพในการใช้งานในโลกแห่งความเป็นจริง

เพราะในระบบกล้องสมัยใหม่:

จำนวนพิกเซลที่มากขึ้นไม่ได้หมายถึงข้อมูลเพิ่มเติมโดยอัตโนมัติ

เลนส์ที่ดีกว่าจะสร้างภาพที่ดีกว่า

และรูปภาพที่ดีกว่าจะสร้างการตัดสินใจที่ดีขึ้น

บทสรุป

การทดสอบ MTF เป็นหนึ่งในเครื่องมือที่มีค่าที่สุดที่วิศวกรใช้เพื่อทำความเข้าใจประสิทธิภาพของเลนส์

เผยให้เห็นตัวเลขเมกะพิกเซลที่ไม่สามารถแสดงได้:

เลนส์ให้รายละเอียดได้ชัดเจนเพียงใด

สามารถรักษาคอนทราสต์ได้ดีเพียงใด

ความคมชัดสม่ำเสมอทั่วทั้งภาพหรือไม่

ระบบออปติคัลสามารถรองรับเซนเซอร์ได้อย่างแท้จริงหรือไม่

เมื่อเลือกเลนส์กล้อง การมองข้ามข้อกำหนดเฉพาะและการทำความเข้าใจประสิทธิภาพของออพติคอลถือเป็นสิ่งสำคัญ

เลนส์คุณภาพสูงไม่ใช่แค่กระจกเท่านั้น

เป็นรากฐานที่ช่วยให้ระบบภาพทั้งหมดสามารถทำงานได้
