เลนส์มุมกว้าง 2.6 มม

1. คำอธิบายโดยย่อของผลิตภัณฑ์

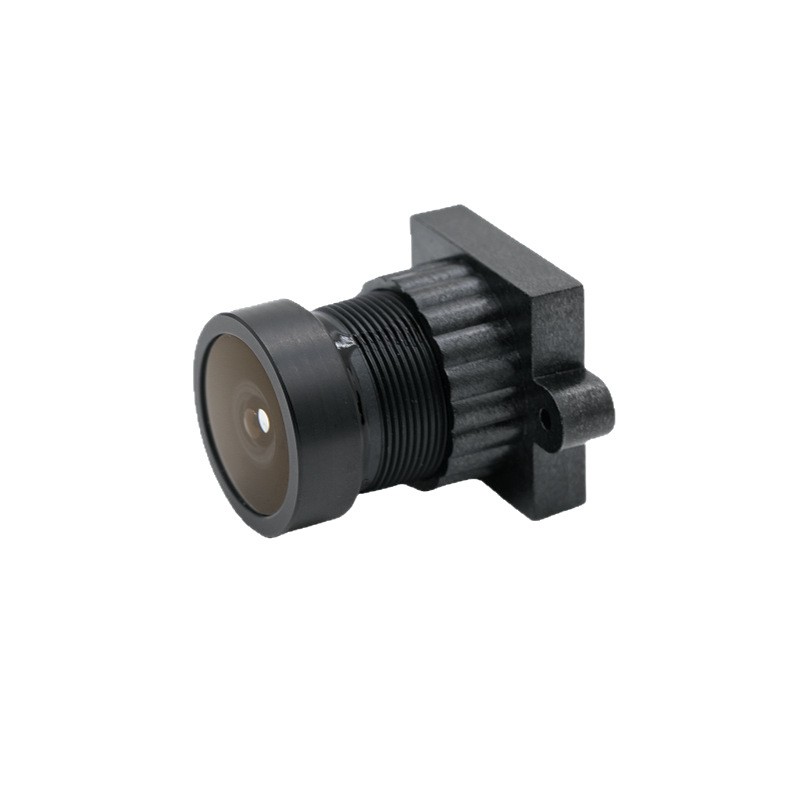

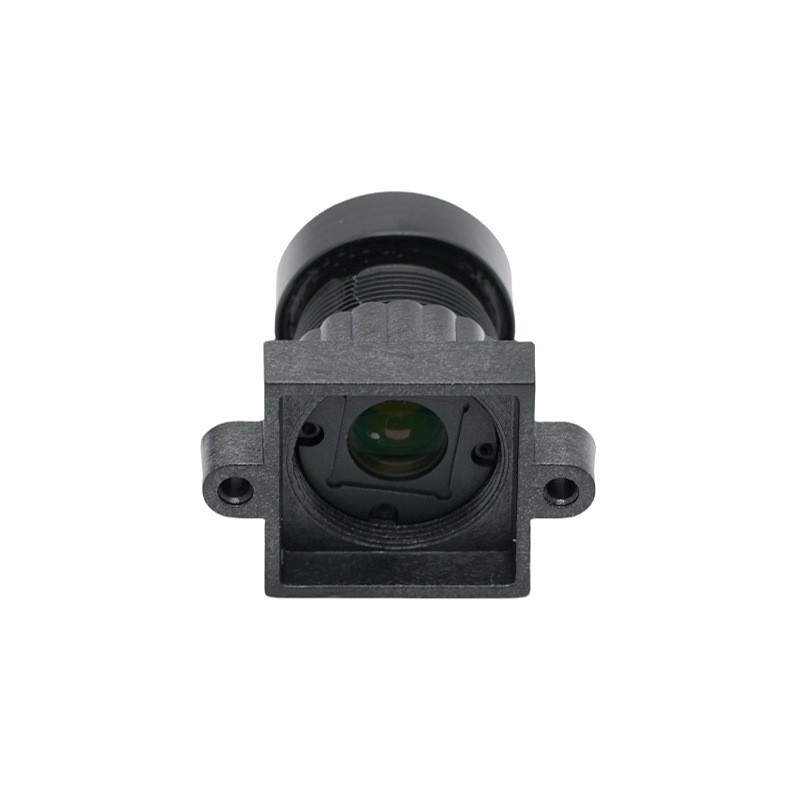

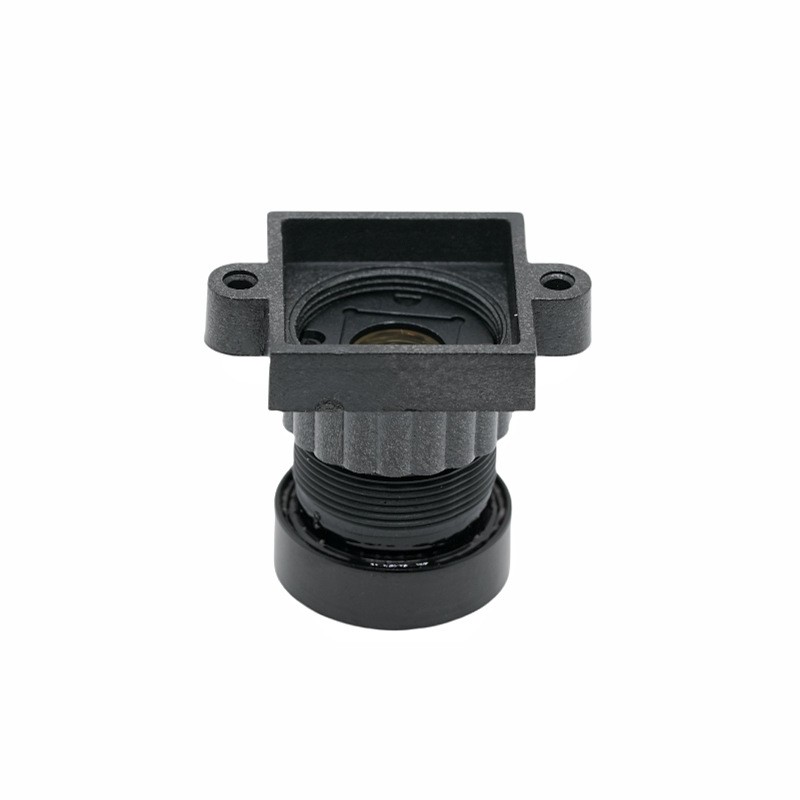

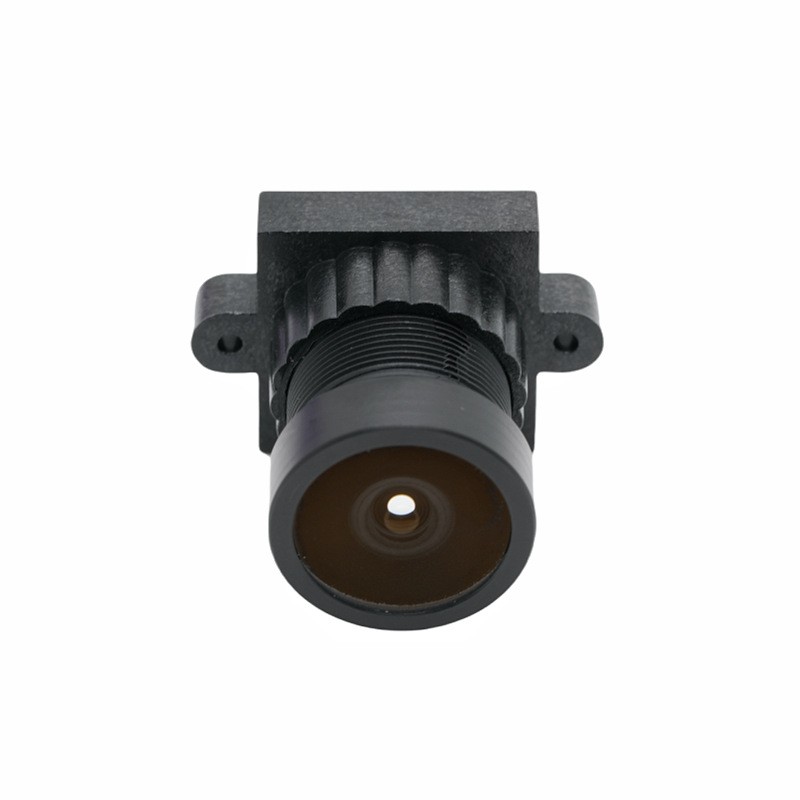

เลนส์บอร์ด M12 PL-WA2.6-14 นี้เป็นเลนส์มุมกว้างพิเศษประสิทธิภาพสูงที่ออกแบบโดยเซี่ยงไฮ้ ซิลค์ ออปติคอล เทคโนโลยี บจกสำหรับกล้องวงจรปิดขนาดกะทัดรัดและระบบภาพแบบฝัง เลนส์คงที่ F2.0 สร้างขึ้นเพื่อเป็นโซลูชันเลนส์พาโนรามาที่คุ้มค่า ให้มุมมองแนวทแยงขนาดใหญ่ 170° เพื่อขจัดจุดบอดเพื่อความปลอดภัยภายในบ้านและการตรวจสอบยานพาหนะ ปรับให้เหมาะสมที่สุดสำหรับเซ็นเซอร์รับภาพขนาด 1/2.9 นิ้วโดยเฉพาะ เลนส์ออพติคอล CCTV จะรักษาความสว่างขอบที่สมดุลด้วยการส่องสว่างสัมพัทธ์ 68.0% และมุมรังสีหัวหน้าที่ควบคุมภายใต้ 21.5° ซึ่งเข้ากันกับเซ็นเซอร์ CMOS หลักได้อย่างสมบูรณ์แบบ การออกแบบ TTL 20.0 มม. ขนาดกะทัดรัดทำให้ง่ายต่อการรวมเข้ากับตัวกล้องขนาดเล็ก ShangHai SLIK Optical Technology CO., LTD ควบคุมความคลาดเคลื่อนในการผลิตอย่างเข้มงวดเพื่อรับประกันคุณภาพแสงที่สม่ำเสมอของเลนส์มุมกว้างพิเศษนี้สำหรับการผลิตจำนวนมาก ทำหน้าที่เป็นบอร์ดฟิชอายในอุดมคติ เลนส์สำหรับกล้องผู้บริโภค กริ่งประตูอัจฉริยะ ระบบการมองเห็นในรถยนต์ และอุปกรณ์ตรวจสอบภาพพาโนรามาขนาดเล็ก

2. คำอธิบายผลิตภัณฑ์โดยละเอียด

2.1 พารามิเตอร์หลัก

ทางยาวโฟกัส 2.6 มม. พร้อมพิกัดความเผื่อ ±5% เมื่อจับคู่กับรูรับแสงขนาดใหญ่ F2.0 เลนส์บอร์ด M12 รับประกันการรับแสงที่ดีเยี่ยมสำหรับสภาพแวดล้อมการตรวจจับที่มีแสงน้อย

มุมมองแนวทแยง 170°, แนวนอน 130° และแนวตั้ง 65°; วงกลมภาพสูงสุด Φ6.7 มม. ครอบคลุมเซ็นเซอร์ 1/2.9 นิ้วทั้งหมดโดยไม่มีขอบมืด

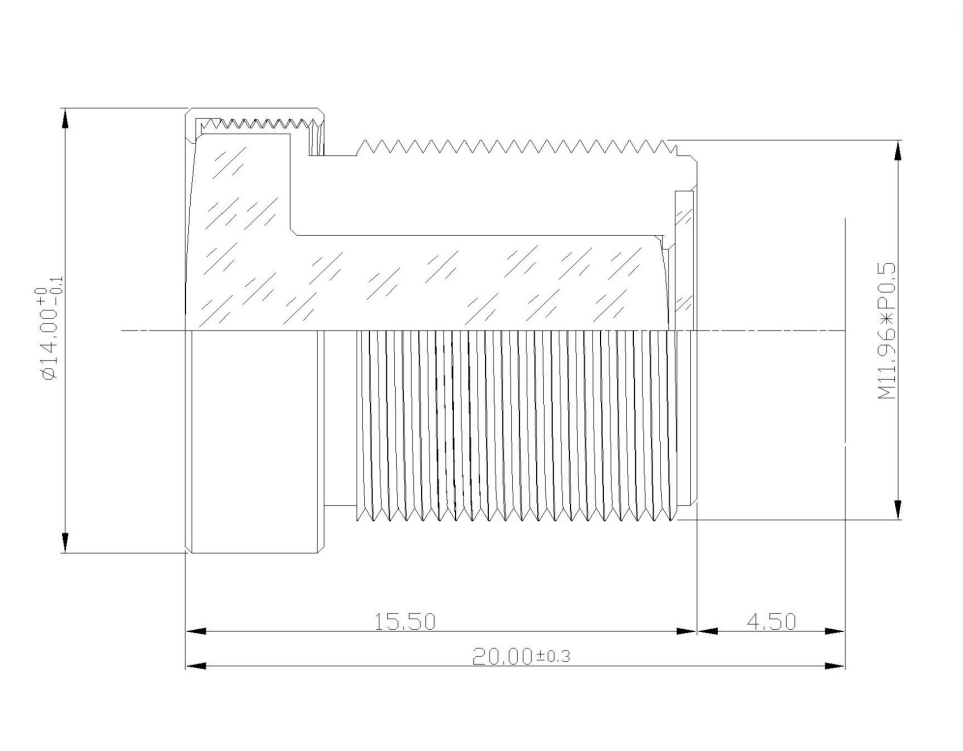

TTL 20.0±0.2 มม. และทางยาวโฟกัสด้านหลังกลไก 4.45±0.2 มม. รองรับการประกอบโมดูลกล้องคอมแพคอย่างง่าย

ความบิดเบี้ยวของทีวี -20.0% เป็นเรื่องปกติสำหรับเลนส์มุมกว้างพิเศษ ซึ่งอำนวยความสะดวกในการครอบคลุมภาพพาโนรามา ในขณะที่ยังคงเข้ากันได้กับอัลกอริธึมการแก้ไขความบิดเบี้ยวทั่วไป

การส่องสว่างสัมพัทธ์ 68.0% และ CRA <21.5° ช่วยลดมุมที่มืดและการแรเงาสีบนเซ็นเซอร์ CMOS ได้อย่างมีประสิทธิภาพ ซึ่งเป็นข้อได้เปรียบที่สำคัญของเลนส์ออพติคอล CCTV นี้

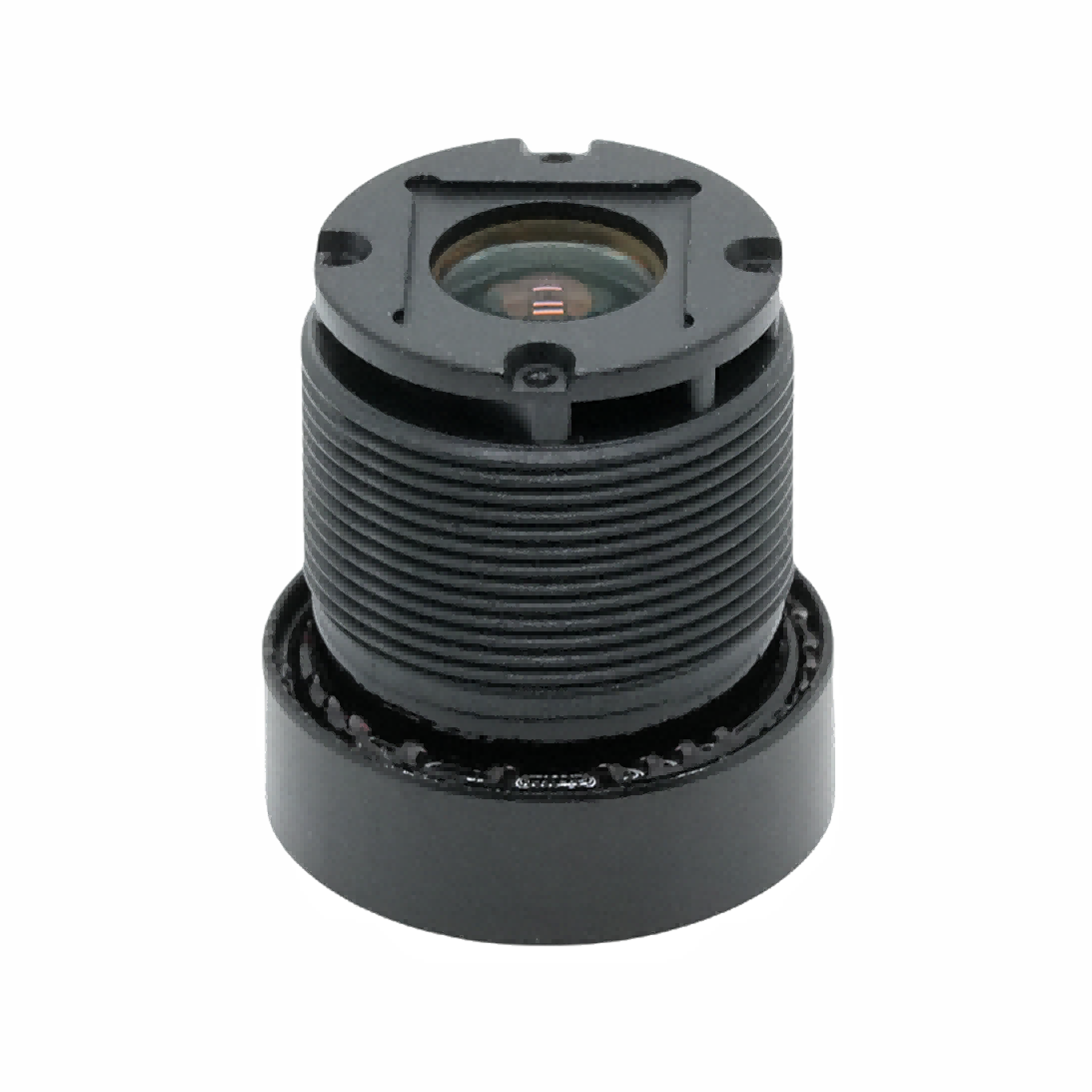

การติดตั้งเกลียว M12 มาตรฐานช่วยให้มั่นใจได้ว่าสามารถสับเปลี่ยนกับโมดูลกล้องทั่วไปได้

2.2 ข้อได้เปรียบด้านประสิทธิภาพ

1. การครอบคลุมภาพพาโนรามาที่กว้างเป็นพิเศษ:เนื่องจากเป็นเลนส์บอร์ดฟิชอายประสิทธิภาพสูง FOV แบบแนวทแยง 170° จึงลดพื้นที่ที่เสียให้เหลือน้อยที่สุด และลดปริมาณของกล้องที่จำเป็นสำหรับการตรวจสอบพื้นที่

2. การปรับตัวในสภาวะแสงน้อยที่แข็งแกร่ง:รูรับแสงกว้าง F2.0 ปรับปรุงการรวบรวมแสง ให้ภาพที่สะอาดยิ่งขึ้นในสภาพแวดล้อมที่มีแสงน้อยสำหรับการใช้งานเลนส์รักษาความปลอดภัยภายในบ้าน

3. การออกแบบออปติคอลที่เป็นมิตรกับเซ็นเซอร์:มุมรังสีหัวหน้าที่ควบคุมอย่างเข้มงวดและการส่องสว่างสัมพัทธ์สูงจะรักษาความสว่างของภาพรอบข้างและความสม่ำเสมอของสีให้คงที่

4. โครงร่างทางกลขนาดกะทัดรัด:ความยาวรวมที่สั้นรองรับการออกแบบกล้องที่บางเฉียบซึ่งเลนส์กล้องติดรถยนต์และอุปกรณ์สมาร์ทโฮมต้องการกันอย่างแพร่หลาย

5. ความสม่ำเสมอในการผลิตจำนวนมากที่เชื่อถือได้:ShangHai SLIK Optical Technology CO., LTD ดำเนินการทดสอบด้านแสงอย่างเข้มงวดในทุกชุด เพื่อให้มั่นใจถึงประสิทธิภาพที่มั่นคงสำหรับคำสั่งซื้อ OEM ในระยะยาว

2.3 สาขาการสมัคร

1. การตรวจสอบความปลอดภัยภายในบ้าน:เลนส์มุมกว้างพิเศษนี้ถูกนำมาใช้กันอย่างแพร่หลายสำหรับกริ่งประตูอัจฉริยะ กล้องขนาดเล็กในอาคาร และกล้องวงจรปิด Wi-Fi ซึ่งช่วยให้มองเห็นทางเข้าและห้องได้เต็มรูปแบบ

2. การมองเห็นบนยานพาหนะ:เลนส์บอร์ด M12 ใช้งานได้กับกล้องติดรถยนต์ กล้องมองหลัง และระบบช่วยจอดรถแบบพาโนรามาเพื่อบันทึกสภาพถนนโดยรอบ

3. การเฝ้าระวังเชิงพาณิชย์ขนาดเล็ก:เหมาะสำหรับร้านค้าปลีก ทางเดินในสำนักงาน และกล้องขนาดเล็กในลิฟต์ เลนส์พาโนรามาช่วยลดต้นทุนการติดตั้งสำหรับการตรวจสอบแบบเต็มพื้นที่

4. วิสัยทัศน์ทางอุตสาหกรรมที่ฝังตัว:เหมาะสำหรับการตรวจสอบอุปกรณ์ขนาดกะทัดรัด การถ่ายภาพพาโนรามาขนาดเล็ก และโมดูลวิชันซิสเต็มขนาดเล็กที่ใช้เซ็นเซอร์ขนาด 1/2.9 นิ้ว

5. กล้อง IoT สำหรับผู้บริโภค:จับคู่โมดูลกล้อง IoT ขนาดเล็กซึ่งมีข้อจำกัดด้านขนาดและระยะการมองเห็นที่กว้างเป็นข้อกำหนดหลักของเลนส์ออพติคอล CCTV คุณภาพสูง
