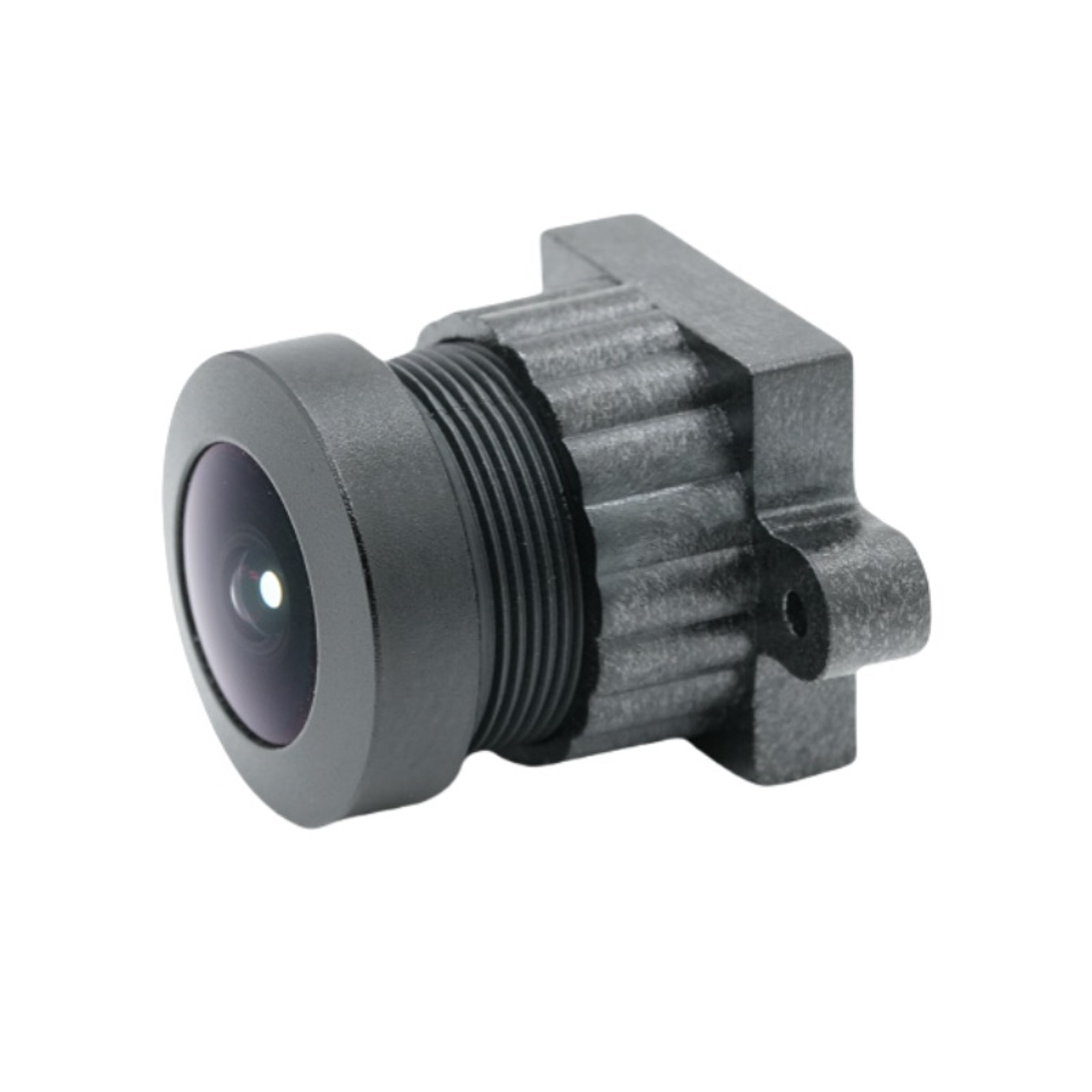

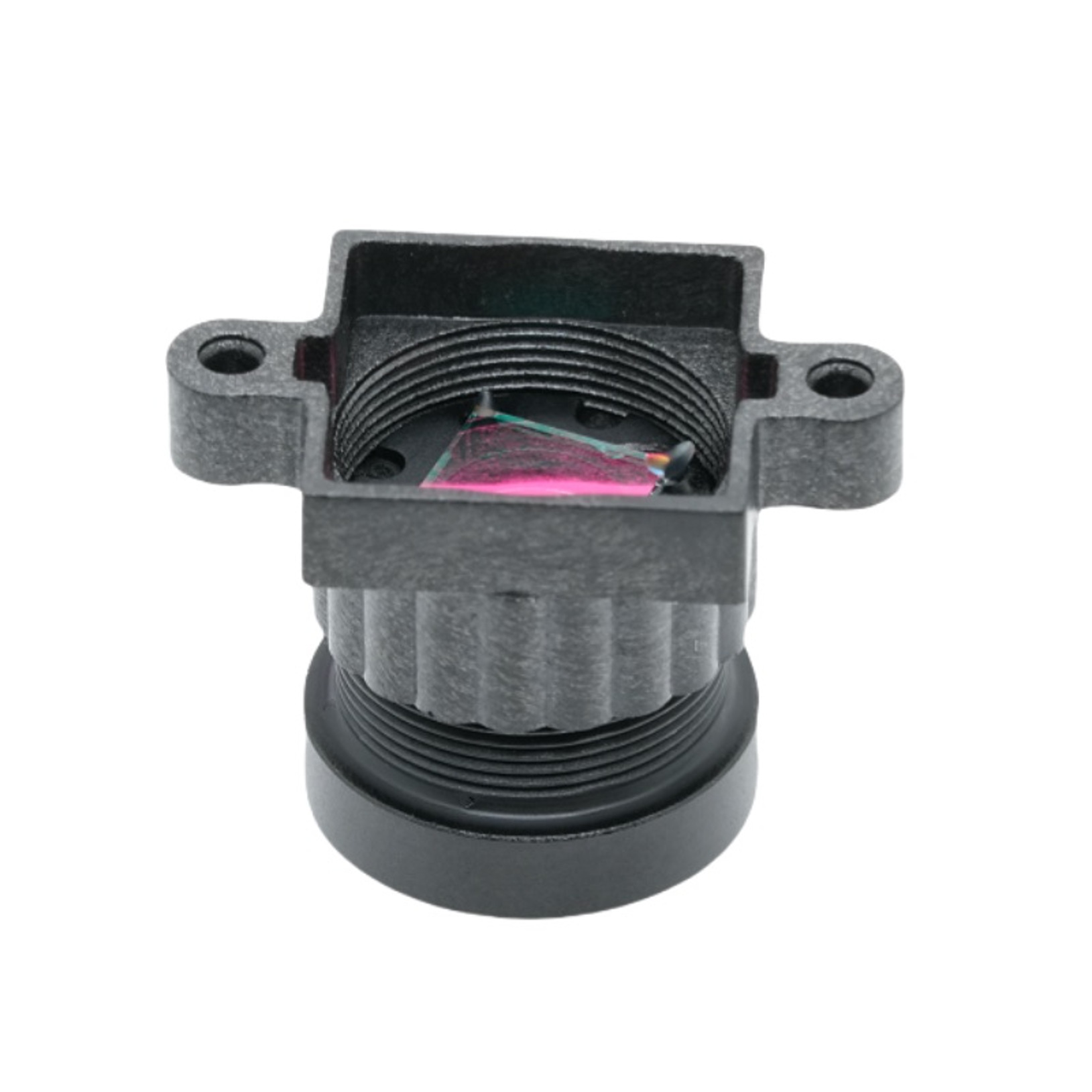

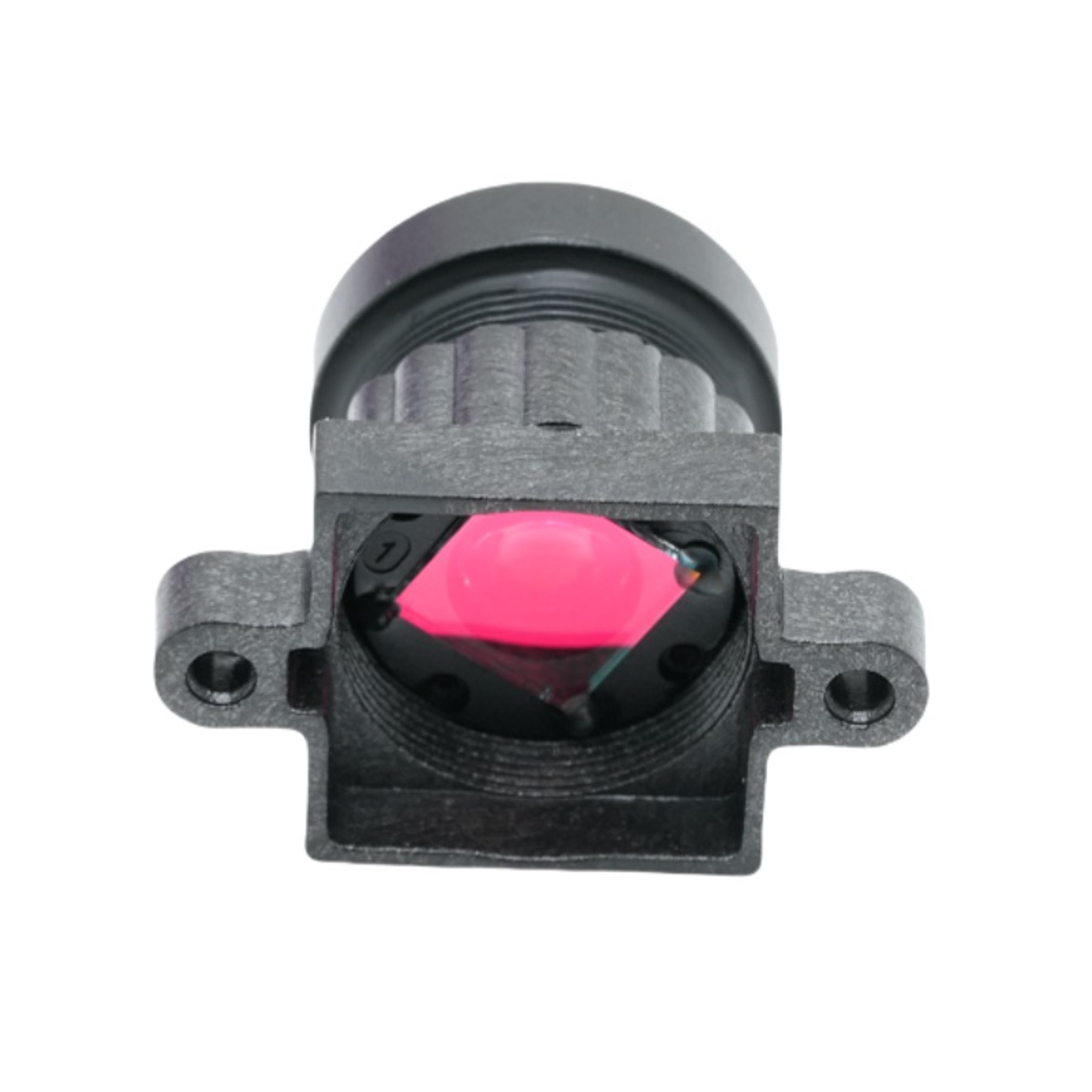

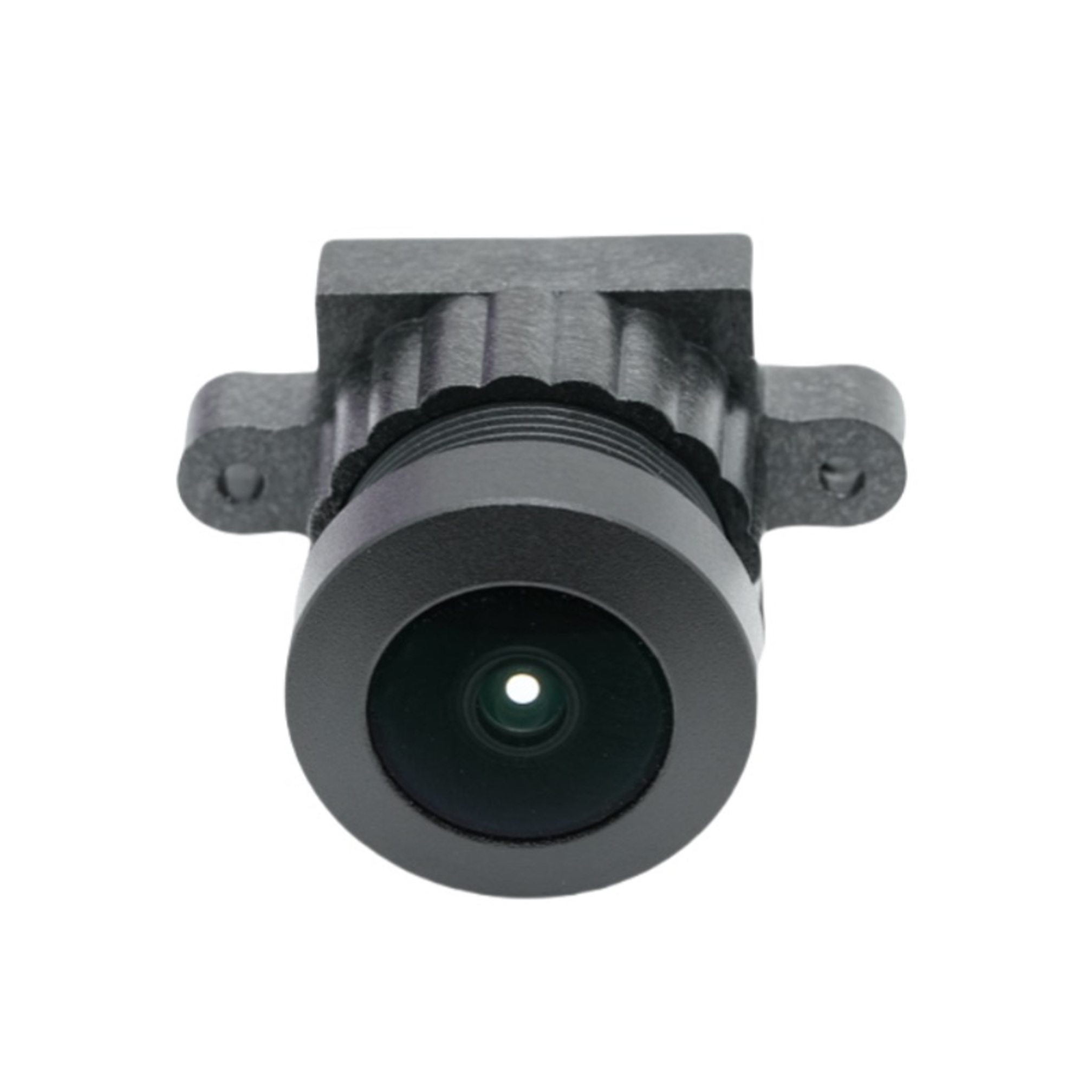

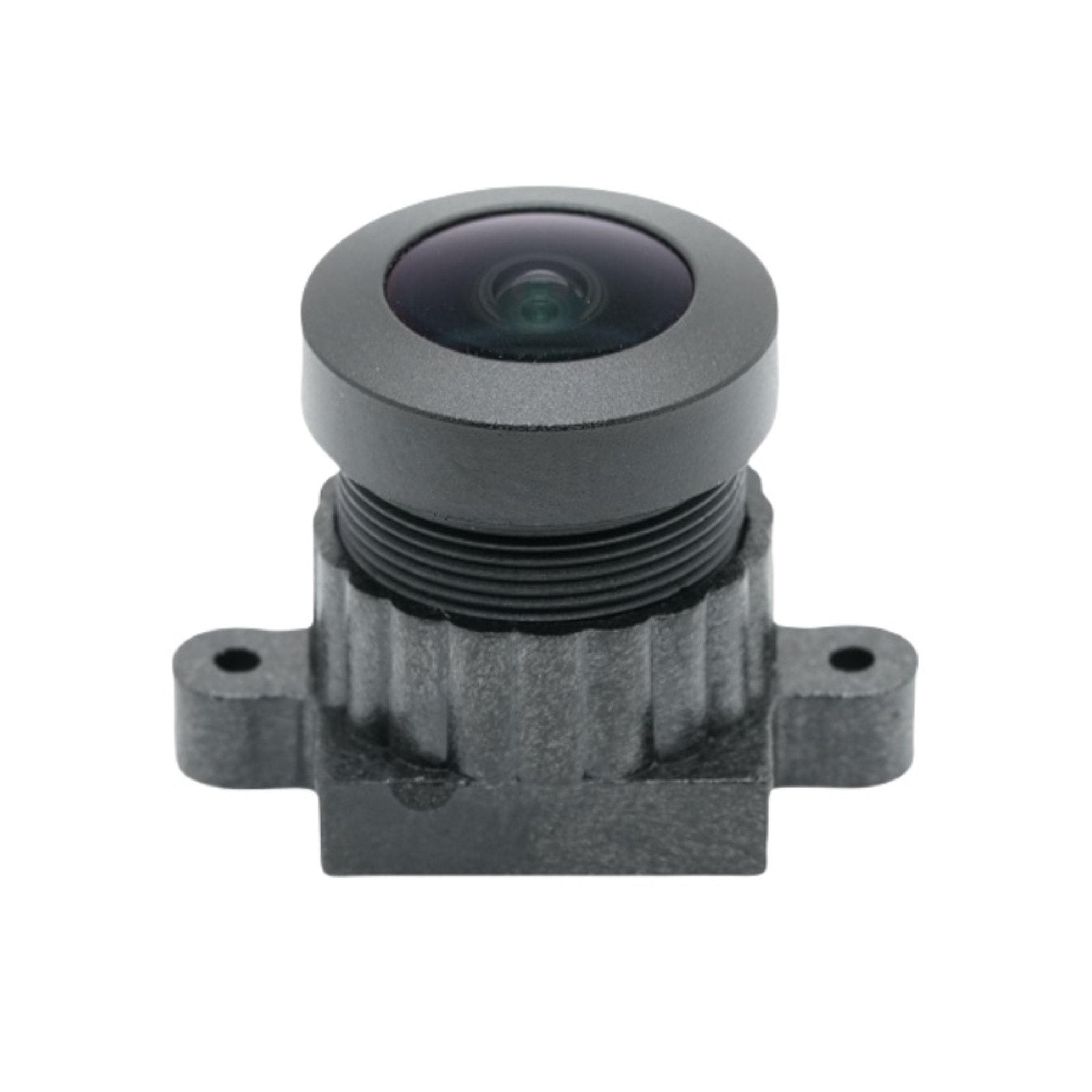

เลนส์มุมกว้าง 2.18 มม

เลนส์ฟิชอาย M12 ประสิทธิภาพสูงนี้ได้รับการออกแบบโดย ShangHai SILK Optical Technology CO., LTD เพื่อมอบการตรวจสอบแบบพาโนรามาที่ราบรื่นด้วยขอบเขตการมองเห็นที่กว้างเป็นพิเศษ ออกแบบสำหรับ 1/2. 7 "เซ็นเซอร์ภาพ, นี้เลนส์มุมกว้างพิเศษใช้ผู้ใหญ่ 2G3P + โครงสร้างแสง IR, balancing ขนาดกะทัดรัดและ all - day Imaging ความจุ มี 2.18 มม. ทางยาวโฟกัสที่มีประสิทธิภาพ, F2.4 รูรับแสงคงที่และ 185 ° เส้นทแยงมุม, ช่วยให้กล้องตัวเดียวครอบคลุมพื้นที่กว้างโดยไม่ต้องเย็บหลายกล้อง As ที่เชื่อถือได้ IR แก้ไขเลนส์, จะรักษาคุณภาพของภาพที่สม่ำเสมอภายใต้ที่มองเห็นได้และแสงอินฟราเรดสำหรับการเฝ้าระวังทั้งกลางวันและกลางคืน ความยาวแทร็กทั้งหมดถูกควบคุมที่ 14.5 ± 0.2 มม. รองรับการรวมโมดูลกล้องขนาดเล็ก การปรับเทียบแบบออปติคอลที่เข้มงวดให้แสงสว่างสัมพัทธ์ 46.0% และ CRA ที่ควบคุมได้ต่ำกว่า 20.43 ° ซึ่งช่วยลดขอบภาพมืดและการจับคู่เซ็นเซอร์ CMOS หลักได้อย่างมาก

ส่งคำถาม

รายละเอียดสินค้า

1. บทสรุปผลิตภัณฑ์

เลนส์ฟิชอาย M12 ประสิทธิภาพสูงนี้ออกแบบโดยเซี่ยงไฮ้ ซิลค์ ออปติคอล เทคโนโลยี บจกเพื่อมอบการตรวจสอบแบบพาโนรามาที่ไร้รอยต่อด้วยมุมมองที่กว้างเป็นพิเศษ ออกแบบสำหรับ 1/2. 7 "เซ็นเซอร์ภาพ, นี้เลนส์มุมกว้างพิเศษใช้ผู้ใหญ่ 2G3P + โครงสร้างแสง IR, balancing ขนาดกะทัดรัดและ all - day Imaging ความจุ มี 2.18 มม. ทางยาวโฟกัสที่มีประสิทธิภาพ, F2.4 รูรับแสงคงที่และ 185 ° เส้นทแยงมุม, ช่วยให้กล้องตัวเดียวครอบคลุมพื้นที่กว้างโดยไม่ต้องเย็บหลายกล้อง As ที่เชื่อถือได้ IR แก้ไขเลนส์, จะรักษาคุณภาพของภาพที่สม่ำเสมอภายใต้ที่มองเห็นได้และแสงอินฟราเรดสำหรับการเฝ้าระวังทั้งกลางวันและกลางคืน ความยาวแทร็กทั้งหมดถูกควบคุมที่ 14.5 ± 0.2 มม. รองรับการรวมโมดูลกล้องขนาดเล็ก การปรับเทียบแบบออปติคอลที่เข้มงวดให้แสงสว่างสัมพัทธ์ 46.0% และ CRA ที่ควบคุมได้ต่ำกว่า 20.43 ° ซึ่งช่วยลดขอบภาพมืดและการจับคู่เซ็นเซอร์ CMOS หลักได้อย่างมาก

2. คำอธิบายผลิตภัณฑ์โดยละเอียด

พารามิเตอร์

1.ข้อกำหนดด้านแสง:EFL 2.18±5%, F2.4±5%, ทางยาวโฟกัสด้านหลังแบบกลไก 2.7±0.2 มม. วงกลมภาพสูงสุด Φ6.3 มม. ตรงกับเซนเซอร์ขนาด 1/2.7 นิ้วอย่างแม่นยำ เพื่อหลีกเลี่ยงการถ่ายภาพบริเวณรอบข้างที่ไม่มีประสิทธิภาพ

2. โครงสร้างแสง:การออกแบบ 2G3P+IR ผสานรวมชิ้นเลนส์แก้วและพลาสติกเข้ากับการเคลือบแก้ไขด้วยอินฟราเรด ต้นทุน น้ำหนัก และประสิทธิภาพด้านการมองเห็นที่สมดุลของเลนส์ฟิชอาย M12 นี้

3.มุมมอง:แนวทแยง 185°, แนวนอน 152°, ครอบคลุมแนวกว้างพิเศษแนวตั้ง 83.6° ทำให้มองเห็นทิวทัศน์โดยรอบได้ใกล้เคียงเต็มตา และลดปริมาณกล้องสำหรับการตรวจสอบในพื้นที่กว้าง

4.ตัวชี้วัดภาพ:ความบิดเบี้ยวของทีวี -32.0%, ความส่องสว่างสัมพัทธ์ 46.0%, CRA <20.43° มุมรังสีหัวหน้าที่ได้รับการปรับปรุงให้เหมาะสมกับเซนเซอร์ CMOS ส่วนใหญ่ ซึ่งช่วยลดความเสี่ยงที่มุมมืดสำหรับเลนส์มุมกว้างพิเศษ

5. การออกแบบทางกล:เมาท์ M12 มาตรฐานและ TTL ขนาดกะทัดรัด 14.5 มม. ประกอบง่ายภายในกล้องขนาดเล็ก

เลขที่	รายการ	ข้อมูลจำเพาะ
1	TTL (ความยาวแทร็กทั้งหมด)	14.5 ± 0.2
2	EFL (ทางยาวโฟกัสที่มีประสิทธิภาพ)	2.18 ± 5%
3	F/NO (รูรับแสง)	2.4 ± 5%
4	M/BFL (ทางยาวโฟกัสด้านหลังแบบกลไก)	2.7 ± 0.2
5	การก่อสร้าง (โครงสร้าง)	2G3P + IR
6	วงกลมรูปภาพสูงสุด	Φ6.3มม
7	สำหรับเซ็นเซอร์	1/2.7"
8	มุมมอง – เส้นทแยงมุม	185°
9	มุมมอง – แนวนอน	152°
10	มุมมอง – แนวตั้ง	83.6°
11	การบิดเบือนของทีวี	-32.0%
12	การส่องสว่างแบบสัมพัทธ์	46.0%
13	CRA (หัวหน้าเรย์แองเกิล)	< 20.43°
14	ภูเขา	ม12

ข้อดีด้านประสิทธิภาพ

1. ความสามารถในการครอบคลุมแบบพาโนรามา:มุมมองกว้างพิเศษ 185° ช่วยลดจุดบอด ซึ่งเป็นจุดแข็งหลักของเลนส์พาโนรามาสำหรับการตรวจสอบพื้นที่

2. ความเข้ากันได้ของ IR ทั้งกลางวันและกลางคืน:เนื่องจากเป็นเลนส์แก้ไข IR จึงหลีกเลี่ยงการเลื่อนโฟกัสระหว่างแสงที่มองเห็นและแสง IR ทำให้ได้ภาพที่คมชัดทั้งในเวลากลางวันและภายใต้อินฟราเรดในตอนกลางคืน

3. ความสว่างขอบสม่ำเสมอ:การส่องสว่างสัมพัทธ์ 46.0% ช่วยเพิ่มความสว่างของภาพบริเวณขอบภาพ เมื่อเทียบกับเลนส์ฟิชอายทั่วไป ช่วยลดมุมมืดที่เห็นได้ชัดเจน

4. การออกแบบโมดูลาร์ขนาดกะทัดรัด:TTL แบบสั้นและอินเทอร์เฟซ M12 มาตรฐานรองรับตัวกล้องแบบบาง เหมาะสำหรับอุปกรณ์วิชั่นขนาดเล็กแบบฝัง

5. การผลิตมวลที่มั่นคง:ผลิตโดย ShangHai SLIK Optical Technology CO., LTD, เลนส์นี้ผ่านการทดสอบด้านแสงอย่างเข้มงวดเพื่อรับประกันประสิทธิภาพที่สม่ำเสมอในทุกชุด

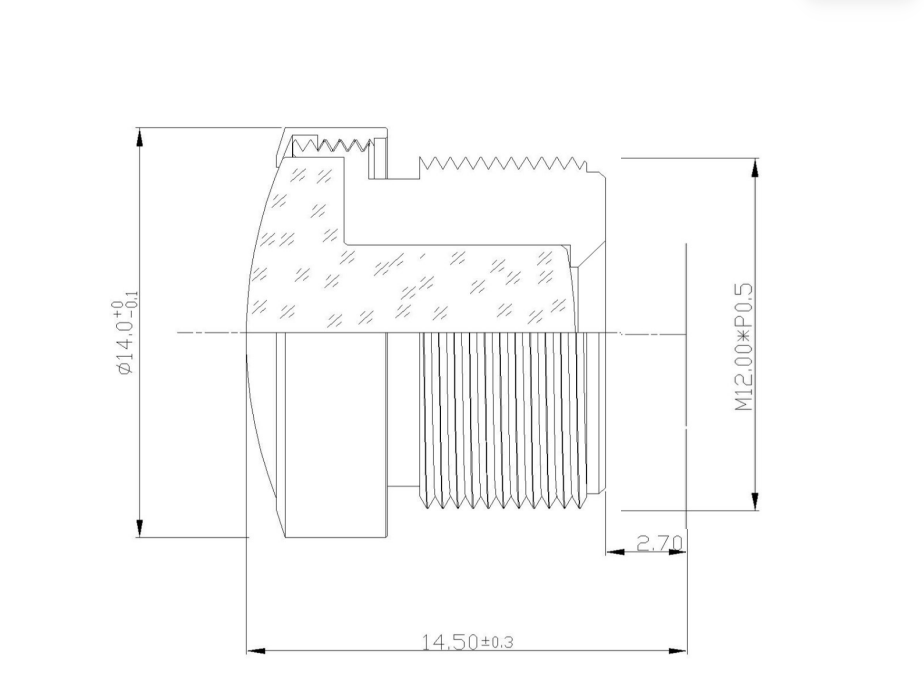

2.18mm wide angle lens

ฟิลด์แอปพลิเคชัน

1. การรักษาความปลอดภัยภายในบ้านและเชิงพาณิชย์:กล้องวงจรปิดแบบพาโนรามาในอาคาร กล้องกริ่งประตู การตรวจสอบป้องกันการโจรกรรมในร้านค้าปลีกโดยใช้เลนส์ฟิชอาย M12 นี้

2. การมองเห็นเสริมของยานพาหนะ:ระบบดูภาพรอบทิศทางในรถยนต์ การตรวจสอบมุมกว้างที่ติดตั้งในยานพาหนะ โดยเลนส์มุมกว้างพิเศษจะครอบคลุมพื้นที่ตาบอดรอบรถยนต์

3. วิสัยทัศน์ที่ฝังตัวในอุตสาหกรรม:กล้องตรวจสอบทางอุตสาหกรรมขนาดเล็ก โมดูลวิชันซิสเต็มที่ต้องการการครอบคลุมพื้นที่ขนาดใหญ่

4. อุปกรณ์ IoT อัจฉริยะ:กล้องสมาร์ทโฮม อุปกรณ์การประชุมผ่านวิดีโอแบบพาโนรามาที่ใช้เลนส์ปรับแก้ IR เพื่อการถ่ายภาพต่อเนื่องตลอด 24 ชั่วโมง

5. การติดตามสาธารณะ:กล้องรักษาความปลอดภัยแบบพาโนรามาขนาดเล็กสำหรับลิฟต์ ทางเดิน และพื้นที่สาธารณะขนาดเล็ก ช่วยให้ลูกค้าลดต้นทุนการปรับใช้ฮาร์ดแวร์
