เหตุใดเลนส์ Aspherical จึงมีอยู่ทั่วไปในกล้องสมัยใหม่

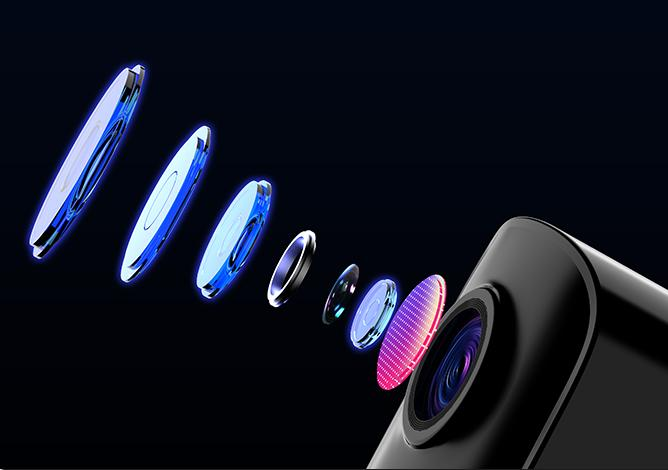

หากคุณแยกเลนส์กล้องสมัยใหม่ออก ก็มีโอกาสที่ดีที่คุณจะพบสิ่งที่ดูแตกต่างจากองค์ประกอบทางออพติคอลอื่นๆ เล็กน้อย

ตรงกลางอาจจะหนากว่า

อาจมีความโค้งผิดปกติ

และแตกต่างจากพื้นผิวเลนส์ทรงกลมทั่วไป ความโค้งของเลนส์ไม่เป็นไปตามทรงกลมธรรมดา

นี่คืออันชิ้นเลนส์แอสเฟอริคัล.

ปัจจุบันพบเลนส์ Aspherical ได้ในทุกสิ่งตั้งแต่กล้องสมาร์ทโฟนและกล้องรักษาความปลอดภัยขนาดกะทัดรัด ไปจนถึงระบบสร้างภาพยานยนต์ โดรน กล้องวิชันซิสเต็ม และเลนส์ถ่ายภาพระดับมืออาชีพ

นั่นไม่ได้เป็นเช่นนั้นเสมอไป

แล้วมีอะไรเปลี่ยนแปลง?

คำตอบสั้นๆ ก็คือ กล้องสมัยใหม่ขอให้เลนส์ทำอะไรได้มากขึ้นแต่ก็มีขนาดเล็กลงด้วย

และน่าเสียดายที่ฟิสิกส์ไม่ได้ตกลงที่จะทำให้เรื่องนั้นเป็นเรื่องง่าย

เลนส์ทรงกลมถือเป็นการประนีประนอมที่สะดวกจริงๆ

เริ่มจากแนวทางดั้งเดิมกันก่อน

พื้นผิวเลนส์ทรงกลมขึ้นอยู่กับทรงกลม

นั่นทำให้พื้นผิวค่อนข้างตรงไปตรงมาในการผลิต

แต่มีปัญหาอยู่

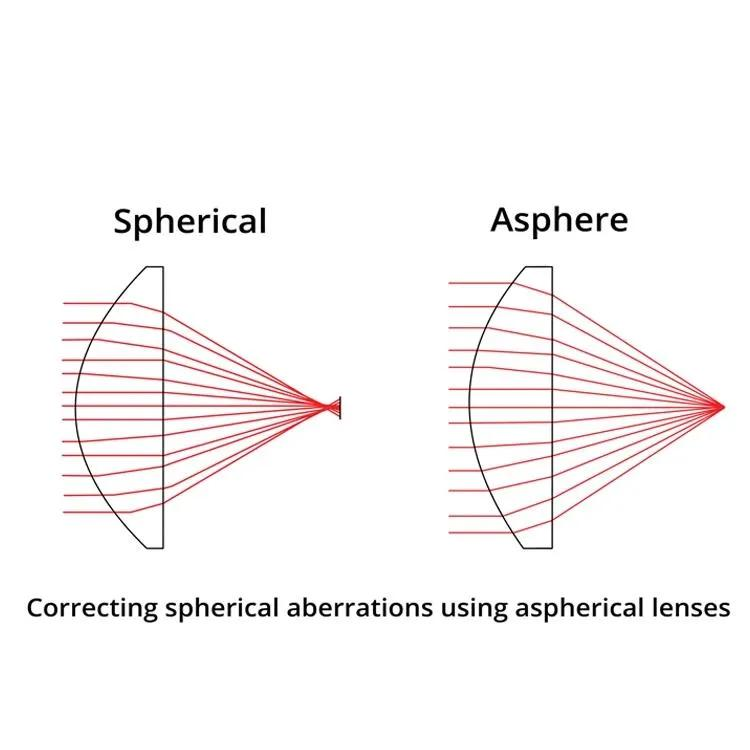

รังสีแสงที่ส่องผ่านส่วนต่างๆ ของเลนส์ทรงกลมไม่ได้มาบรรจบกันที่จุดเดียวกันเสมอไป

รังสีที่อยู่ใกล้แกนแสงและรังสีที่ผ่านส่วนนอกของเลนส์สามารถโฟกัสต่างกันได้

นี้ผลิตความคลาดเคลื่อนของทรงกลม

ภาพจะคมชัดน้อยลง โดยเฉพาะเมื่อใช้เลนส์ที่รูรับแสงกว้าง

คุณสามารถเพิ่มองค์ประกอบทางแสงเพิ่มเติมเพื่อชดเชยปัญหาได้

และในอดีตนั่นคือสิ่งที่นักออกแบบเลนส์ทำ

แต่ตอนนี้คุณมีปัญหาอื่น:

องค์ประกอบที่มากขึ้นหมายถึงพื้นที่ที่มากขึ้น น้ำหนักที่มากขึ้น พื้นผิวที่มากขึ้น ความซับซ้อนในการผลิตที่มากขึ้น และอาจมีค่าใช้จ่ายที่มากขึ้น

ในที่สุดก็มีคนถามคำถามที่ชัดเจน:

ทำไมไม่เปลี่ยนรูปร่างของพื้นผิวเลนส์เองล่ะ?

นั่นคือจุดที่เลนส์แอสเฟอริคัลมีประโยชน์

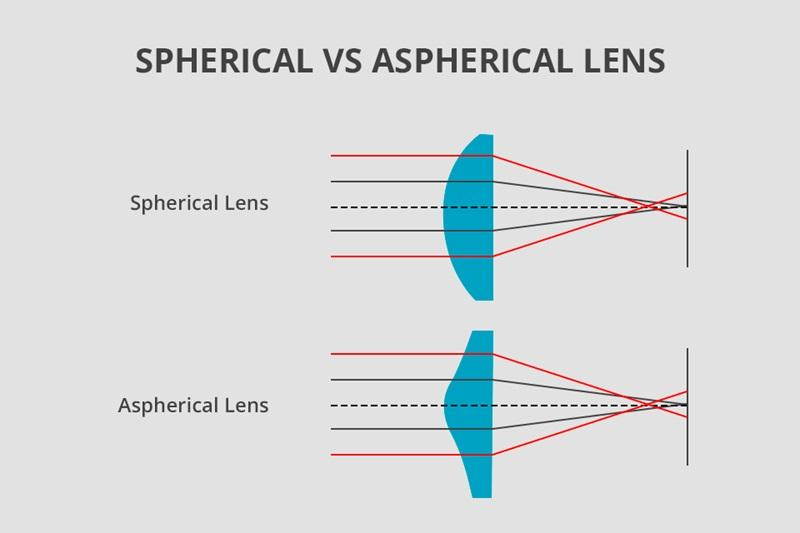

อะไรทำให้พื้นผิว Aspherical แตกต่าง

พื้นผิวทรงกลมมีรัศมีความโค้งคงที่

พื้นผิวทรงกลมไม่ได้

ความโค้งของมันค่อยๆ เปลี่ยนจากกึ่งกลางไปทางขอบ

นั่นอาจฟังดูเป็นความแตกต่างทางเรขาคณิตเล็กน้อย

ในทางสายตามันมีประโยชน์อย่างยิ่ง

ด้วยการควบคุมรูปร่างพื้นผิวอย่างระมัดระวัง นักออกแบบสามารถทำให้รังสีแสงมาบรรจบกันในลักษณะที่ควบคุมได้มากขึ้น

ซึ่งช่วยให้ชิ้นเลนส์ทรงกลมสามารถแก้ไขความคลาดเคลื่อนทางแสงที่อาจต้องใช้ชิ้นเลนส์ทรงกลมทั่วไปหลายชิ้น

ในแง่ง่ายๆ:

แทนที่จะเพิ่มกระจกเพื่อแก้ไขปัญหา บางครั้งคุณสามารถเปลี่ยนรูปทรงของกระจกได้

นั่นเป็นหนึ่งในเหตุผลสำคัญที่เลนส์แอสเฟอริคัลมีความสำคัญมาก

ข้อได้เปรียบที่แท้จริงไม่ใช่แค่ “คมชัดขึ้น” เท่านั้น

ผู้คนมักเรียกเลนส์แก้ความคลาดทรงกลมว่าเป็นวิธีหนึ่งในการปรับปรุงความคมชัด

นั่นเป็นเรื่องจริงแต่ไม่สมบูรณ์

ข้อได้เปรียบที่ใหญ่กว่าคืออิสระในการออกแบบออปติคัล

พื้นผิวแอสเฟอริคัลสามารถช่วยให้วิศวกรจัดการลักษณะทางแสงหลายประการได้ ขึ้นอยู่กับการออกแบบ

สิ่งเหล่านี้อาจรวมถึง:

ความคลาดเคลื่อนทรงกลม

อาการโคม่า

สายตาเอียง

การบิดเบือน

ประสิทธิภาพของสนาม

ขนาดเลนส์โดยรวม

สิ่งนี้มีความสำคัญอย่างมากในกล้องคอมแพค

โมดูลกล้องสมัยใหม่มักจะต้องติดตั้งในพื้นที่กลไกที่คับแคบมาก โดยที่ยังคงให้:

 มุมมองที่กว้าง

รูรับแสงขนาดใหญ่

ความละเอียดสูง

ประสิทธิภาพขอบที่ดี

การพยายามบรรลุผลทั้งหมดนี้โดยใช้เฉพาะองค์ประกอบทรงกลมแบบธรรมดาอาจกลายเป็นเรื่องยากมาก

เลนส์แอสเฟอริคัลช่วยให้นักออกแบบมีเครื่องมืออีกอย่างหนึ่ง

และบางครั้ง พื้นผิวทรงกลมที่ได้รับการออกแบบมาอย่างดีเพียงชิ้นเดียวก็สามารถทำงานที่พื้นผิวทั่วไปหลายๆ ชิ้นจำเป็นต้องทำ

เหตุใดกล้องมุมกว้างถึงชอบเลนส์ Aspherical

เลนส์มุมกว้างมีความท้าทายเป็นพิเศษ

เมื่อขอบเขตการมองเห็นกว้างขึ้น แสงจะเข้าสู่ระบบออพติคอลจากมุมที่แตกต่างกันมากขึ้น

การควบคุมรังสีเหล่านั้นได้ยากขึ้น

การบิดเบือนจะยากต่อการจัดการ

ประสิทธิภาพของ Edge จะรักษาได้ยากขึ้น

นี่เป็นเหตุผลหนึ่งที่ทำให้องค์ประกอบแอสเฟอริคัลปรากฏบ่อยครั้งในการออกแบบกล้องมุมกว้าง

พิจารณากล้องวงจรปิดขนาดกะทัดรัด

ผู้ผลิตอาจต้องการขอบเขตการมองเห็นที่กว้าง เลนส์มีขนาดเล็ก ความละเอียดสูง และประสิทธิภาพที่ดีในสภาวะแสงน้อย

ข้อกำหนดเหล่านั้นดึงการออกแบบด้านการมองเห็นไปในทิศทางที่ต่างกัน

รูรับแสงที่กว้างขึ้นช่วยรวบรวมแสง

มุมมองที่กว้างขึ้นเพิ่มความครอบคลุม

แพ็คเกจขนาดเล็กช่วยให้สามารถบูรณาการผลิตภัณฑ์ได้

แต่การตัดสินใจทุกครั้งนั้นก่อให้เกิดความท้าทายด้านการมองเห็น

พื้นผิว Aspherical ช่วยให้นักออกแบบพบจุดสมดุลที่ใช้งานได้

เหตุใดสมาร์ทโฟนจึงทำให้เลนส์ Aspherical มีความสำคัญมากยิ่งขึ้น

สมาร์ทโฟนอาจเป็นตัวอย่างที่เข้าใจง่ายที่สุด

กล้องสมาร์ทโฟนมีขนาดเล็ก

แต่ผู้ผลิตกลับคาดหวังว่ากล้องจะผลิตภาพที่ดูน่าทึ่งจากกล้องที่มีขนาดใหญ่กว่ามากเมื่อยี่สิบปีที่แล้ว

มีพื้นที่ทางกายภาพไม่เพียงพอที่จะแก้ปัญหาด้านการมองเห็นทุกอย่างด้วยการเพิ่มชิ้นกระจกแบบเดิมจำนวนมาก

โซลูชันนี้คือการออกแบบออพติคอลที่ได้รับการปรับปรุงให้เหมาะสมที่สุด

พื้นผิว Aspherical สามารถแก้ไขได้อย่างมากภายในบรรจุภัณฑ์ที่มีขนาดกะทัดรัดมาก

หลักการเดียวกันนี้ใช้กับระบบสร้างภาพขนาดจิ๋วอื่นๆ

กล้องรักษาความปลอดภัย โมดูลการมองเห็นแบบฝัง กล้องติดรถยนต์ โดรน หุ่นยนต์ และอุปกรณ์อัจฉริยะ ต่างก็เผชิญกับแรงกดดันที่คล้ายคลึงกัน:

ประสิทธิภาพด้านออปติคอลมากขึ้นในพื้นที่ทางกายภาพน้อยลง

แต่ Aspherical ไม่ได้หมายความว่า “ดีขึ้นโดยอัตโนมัติ”

นี่เป็นจุดสำคัญ

ชิ้นเลนส์แอสเฟอริคัลไม่ได้เหนือกว่าชิ้นเลนส์ทรงกลมโดยอัตโนมัติ

เป็นเครื่องมือในการออกแบบ

พื้นผิวทรงกลมที่ออกแบบมาไม่ดียังคงให้ประสิทธิภาพด้านการมองเห็นต่ำ

และการใช้ชิ้นเลนส์แอสเฟอริคัลไม่ได้ขจัดความจำเป็นในการจัดการ:

ความคลาดเคลื่อนของสี

การบิดเบือน

ความคลาดเคลื่อนในการผลิต

การจัดตำแหน่ง

ประสิทธิภาพการเคลือบผิว

พฤติกรรมทางความร้อน

ระบบออพติคอลทั้งหมดยังต้องทำงานร่วมกัน

ในความเป็นจริง บางครั้งพื้นผิวทรงกลมอาจทำให้การผลิตและการควบคุมคุณภาพมีความต้องการมากขึ้น เนื่องจากรูปทรงของพื้นผิวมีความซับซ้อนมากขึ้น

ดังนั้นความสำเร็จที่แท้จริงจึงไม่ใช่แค่:

“เราใช้เลนส์แก้ความคลาดทรงกลม”

มันคือ:

“เราใช้เรขาคณิตเชิงแสงที่เหมาะสมเพื่อแก้ไขปัญหาที่ถูกต้อง”

การผลิตเป็นจุดที่ทฤษฎีมีความน่าสนใจ

มีความแตกต่างอย่างมากระหว่างการออกแบบพื้นผิวแอสเฟอริคัลบนคอมพิวเตอร์และการผลิตหลายพันชิ้นอย่างสม่ำเสมอ

จำเป็นต้องสร้างโปรไฟล์พื้นผิวที่ต้องการอย่างถูกต้อง

ส่วนประกอบจะต้องประกอบอย่างถูกต้อง

แม้แต่การออกแบบด้านการมองเห็นที่ดีก็อาจสูญเสียประสิทธิภาพได้หากความคลาดเคลื่อนในการผลิตได้รับการควบคุมไม่ดี

นี่คือเหตุผลที่ผู้ผลิตออพติคัลเช่นโบชิ ออพติกส์ต้องคำนึงถึงการออกแบบและการผลิตร่วมกัน

การผลิตเชิงแสงสมัยใหม่อาจเกี่ยวข้องกับการขึ้นรูปที่มีความแม่นยำ การประมวลผลส่วนประกอบทางแสง การประกอบ การตรวจสอบขนาด และการทดสอบประสิทธิภาพทางแสง

ยิ่งมีความต้องการพื้นผิวแสงมากเท่าใด การควบคุมกระบวนการก็จะยิ่งมีความสำคัญมากขึ้นเท่านั้น

เหตุผลที่ใหญ่กว่านั้น เลนส์แอสเฟอริคัลมีอยู่ทุกที่

แล้วเหตุใดเราจึงเห็นเลนส์แอสเฟอริคัลในกล้องสมัยใหม่จำนวนมาก

เพราะกล้องมีการพัฒนา

พวกมันเล็กกว่า

เซ็นเซอร์มีความสามารถมากขึ้น

ขอบเขตการมองเห็นกว้างขึ้น

รูรับแสงมีขนาดใหญ่ขึ้น

ข้อกำหนดด้านความละเอียดจะสูงกว่า

และกล้องก็ถูกวางในสภาพแวดล้อมที่จำกัดมากขึ้น

โดรนไม่สามารถพกพาเลนส์ขนาดใหญ่ได้

หุ่นยนต์ต้องการโมดูลการมองเห็นขนาดกะทัดรัด

ยานพาหนะต้องการกล้องที่พอดีกับตัวเครื่องที่ออกแบบอย่างพิถีพิถัน

สมาร์ทโฟนแทบจะไม่มีที่ว่างเหลือเลย

เลนส์แอสเฟอริคัลช่วยให้วิศวกรด้านแสงมีอิสระในการแก้ปัญหาเหล่านี้ได้อีกระดับหนึ่ง

พวกเขาไม่ใช่ส่วนผสมมหัศจรรย์

สิ่งเหล่านี้เป็นเพียงหนึ่งในเครื่องมือที่มีประโยชน์ที่สุดที่นักออกแบบด้านการมองเห็นสมัยใหม่มี

และเมื่อพิจารณาถึงจำนวนเงินที่เราขอจากกล้องจิ๋วเหล่านี้ เราก็ควรจะรู้สึกขอบคุณสำหรับกล้องเหล่านั้น
