ทำความเข้าใจข้อมูลจำเพาะของเลนส์กล้อง: คู่มือฉบับสมบูรณ์สำหรับวิศวกร
บทนำ: เอกสารข้อมูลจำเพาะของเลนส์ไม่ได้เป็นเพียงตารางตัวเลขเท่านั้น
เมื่อวิศวกรเลือกเลนส์กล้อง ขั้นตอนแรกมักง่าย:
เปิดเอกสารข้อมูลจำเพาะ
แล้วก็มาถึงส่วนที่ยาก
เอกสารข้อมูลเลนส์ทั่วไปอาจรวมถึง:
- อีเอฟแอล
- F-หมายเลข
- FOV
- เอ็มทีเอฟ
- การบิดเบือน
- CRA
- ทีทีแอล
- รูปแบบเซ็นเซอร์
- การส่องสว่างแบบสัมพัทธ์
สำหรับวิศวกรด้านการมองเห็นที่มีประสบการณ์ ตัวเลขเหล่านี้บอกเล่าเรื่องราวได้
สำหรับผู้เริ่มต้นอาจดูเหมือนเป็นภาษาต่างประเทศ
ความท้าทายไม่ได้อยู่ที่การค้นหาเลนส์ที่มีคุณสมบัติ "ดีที่สุด"
ความท้าทายคือการทำความเข้าใจ:
พารามิเตอร์ทางแสงใดที่สำคัญต่อการใช้งานของคุณจริงๆ
กล้องวงจรปิด หุ่นยนต์อัตโนมัติ โดรน อุปกรณ์ทางการแพทย์ และระบบการมองเห็นทางอุตสาหกรรมล้วนใช้เลนส์ แต่ต้องใช้คุณลักษณะทางแสงที่แตกต่างกันโดยสิ้นเชิง
คู่มือนี้จะอธิบายข้อมูลจำเพาะเลนส์กล้องที่จำเป็นซึ่งวิศวกรจำเป็นต้องทำความเข้าใจก่อนตัดสินใจเลือก
1. ทางยาวโฟกัส (EFL): รากฐานของเปอร์สเปคทีฟของเลนส์
ความยาวโฟกัสคืออะไร?
ความยาวโฟกัสที่มีประสิทธิภาพ (EFL) เป็นหนึ่งในคุณสมบัติที่สำคัญที่สุดของเลนส์กล้อง
มันกำหนด:
- กำลังขยาย
- มุมมอง
- ความสัมพันธ์เปอร์สเปคทีฟระหว่างวัตถุ
อย่างง่าย:
ทางยาวโฟกัสสั้น = มุมมองที่กว้างขึ้น
ทางยาวโฟกัสยาว = มุมมองที่แคบลง
ตัวอย่างทั่วไป
เลนส์มุมกว้าง
ทางยาวโฟกัสทั่วไป:
- 1.8มม
- 2.8มม
- 3.6มม
การใช้งาน:
- กล้องวงจรปิด
- อุปกรณ์สมาร์ทโฮม
- วิทยาการหุ่นยนต์
- การตรวจสอบที่จอดรถ
ข้อดี:
- พื้นที่ครอบคลุมขนาดใหญ่
- ความตระหนักด้านสิ่งแวดล้อมที่ดีขึ้น
ข้อจำกัด:
- ความบิดเบี้ยวที่สูงขึ้น
- ลดขนาดวัตถุในระยะไกล
เลนส์เทเลโฟโต้
ทางยาวโฟกัสทั่วไป:
- 12มม
- 25มม
- 50มม.+
การใช้งาน:
- การตรวจสอบการจราจร
- การตรวจสอบระยะไกล
- การวัดทางอุตสาหกรรม
ข้อดี:
- เก็บรายละเอียดระยะไกล
ข้อจำกัด:
- มุมมองที่แคบ
2. ค่าขอบเขตการมองเห็น (FOV): กล้องมองเห็นได้มากเพียงใด
Field of View อธิบายพื้นที่ที่มองเห็นได้ด้วยเลนส์
มักจะแสดงเป็น:
- FOV แนวนอน
- FOV แนวตั้ง
- FOV ในแนวทแยง
ทำไม FOV ถึงมีความสำคัญ
การเลือก FOV ผิดจะสร้างปัญหาราคาแพง
แคบเกินไป:
- จุดบอดมากขึ้น
- จำเป็นต้องมีกล้องเพิ่มเติม
- ค่าติดตั้งที่สูงขึ้น
กว้างเกินไป:
- การบิดเบือนมากเกินไป
- ลดความแม่นยำในการจดจำ
กระบวนการคัดเลือกเลนส์ระดับมืออาชีพคำนึงถึงสิ่งต่อไปนี้เสมอ
- ระยะทางเป้าหมาย
- พื้นที่การตรวจจับ
- ขนาดวัตถุ
- ข้อกำหนดในการรับรู้
3. รูรับแสง (หมายเลข F): ความสามารถของเลนส์ในการจับแสง
รูรับแสงเป็นหนึ่งในข้อกำหนดที่เข้าใจผิดมากที่สุด
F-number แสดงถึงอัตราส่วนระหว่าง:
- ทางยาวโฟกัสของเลนส์
- เส้นผ่านศูนย์กลางรูม่านตาเข้า
ยิ่ง F-number น้อยลง:
→ ยิ่งรูรับแสงกว้างขึ้น
→ ยิ่งแสงเข้าสู่เลนส์มากขึ้น
ค่ารูรับแสงทั่วไป
| รูรับแสง | การใช้งานทั่วไป |
|---|---|
| F2.8 | การถ่ายภาพเวลากลางวันมาตรฐาน |
| F2.0 | การเฝ้าระวังทั่วไป |
| F1.6 | แอปพลิเคชั่นที่มีแสงน้อย |
| F1.4 | การสร้างภาพประสิทธิภาพสูง |
| F1.0 | ระบบที่มีแสงน้อยมาก |
ทำไมรูรับแสงจึงมีความสำคัญ
สภาพแวดล้อมที่มีแสงน้อยสร้างความท้าทาย:
- สัญญาณรบกวนเซ็นเซอร์เพิ่มขึ้น
- เวลาเปิดรับแสงนานขึ้น
- การเคลื่อนไหวเบลอ
รูรับแสงที่ใหญ่ขึ้นช่วยได้ด้วยการให้ข้อมูลออปติคัลมากขึ้นก่อนการขยายเสียงแบบอิเล็กทรอนิกส์
นี่คือเหตุผลว่าทำไมแอปพลิเคชันประสิทธิภาพสูงจึงมุ่งเน้นไปที่เลนส์ที่มีรูรับแสงขนาดใหญ่มากขึ้น
4. ความเข้ากันได้ของเซนเซอร์: เลนส์และเซนเซอร์ต้องทำงานร่วมกัน
ข้อผิดพลาดทั่วไปที่วิศวกรทำคือการเลือกเลนส์ตามทางยาวโฟกัสเท่านั้น
เลนส์ต้องตรงกับรูปแบบเซ็นเซอร์ด้วย
ขนาดเซ็นเซอร์ทั่วไปได้แก่:
- 1/4"
- 1/3"
- 1/2.7"
- 1/2"
- 1/1.8"
- 1/1.2"
จะเกิดอะไรขึ้นเมื่อพวกเขาไม่ตรงกัน?
วงกลมภาพเลนส์เล็กเกินไป
ผลลัพธ์:
- มุมมืด
- วิกเนต
- พิกเซลที่หายไป
เลนส์ที่ออกแบบมาสำหรับเซนเซอร์ขนาดเล็กที่ใช้กับเซนเซอร์ขนาดใหญ่
ผลลัพธ์:
- คุณภาพของภาพลดลง
- ประสิทธิภาพของขอบต่ำ
การจับคู่ด้วยแสงระดับมืออาชีพจำเป็นต้องคำนึงถึง:
- เซ็นเซอร์แนวทแยง
- ขนาดพิกเซล
- มุมรังสีหัวหน้า
- วงกลมรูปภาพ
5. ความบิดเบี้ยว: ความแตกต่างระหว่างความกว้างและการใช้งาน
ความบิดเบี้ยวจะอธิบายว่าเส้นตรงกลายเป็นส่วนโค้งในภาพมากเพียงใด
ประเภทที่พบบ่อยที่สุด:
การบิดเบือนบาร์เรล
โดยทั่วไปใน:
- เลนส์มุมกว้าง
- เลนส์ฟิชอาย
การบิดเบือนไม่ได้แย่เสมอไป
ตัวอย่างเช่น:
เลนส์โดรน FPV มักจะจงใจใช้การบิดเบือนมุมกว้างที่แข็งแกร่งเพื่อสร้างการมองเห็นที่สมจริง
อย่างไรก็ตาม:
การใช้งานเช่น:
- ระบบการวัด
- การจดจำป้ายทะเบียน
- วิชันซิสเต็ม
ต้องการการควบคุมความผิดเพี้ยนที่ดีขึ้น
สิ่งสำคัญไม่ได้ขจัดความผิดเพี้ยนไปโดยสิ้นเชิง
สิ่งสำคัญคือการควบคุมความผิดเพี้ยนตามความต้องการใช้งาน
6. MTF: การวัดประสิทธิภาพเชิงแสงที่แท้จริง
MTF (Modulation Transfer Function) เป็นหนึ่งในวิธีการประเมินเชิงแสงที่สำคัญที่สุด
โดยอธิบายว่าเลนส์ถ่ายโอนคอนทราสต์จากวัตถุไปยังรูปภาพได้ดีเพียงใด
อย่างง่าย:
MTF ที่สูงขึ้น = ความสามารถในการสร้างรายละเอียดที่ดีขึ้น
เหตุใด MTF จึงมีความสำคัญ
เลนส์สองตัวอาจมี:
- ทางยาวโฟกัสเท่ากัน
- รูรับแสงเดียวกัน
- ระดับความละเอียดเท่ากัน
แต่คุณภาพของภาพแตกต่างอย่างสิ้นเชิง
ทำไม
เนื่องจากประสิทธิภาพด้านการมองเห็นขึ้นอยู่กับ:
- คุณภาพแก้ว
- โครงสร้างเลนส์
- เทคโนโลยีการเคลือบ
- ความแม่นยำในการผลิต
MTF เผยความสามารถด้านการมองเห็นที่แท้จริง
7. CRA (Chief Ray Angle): สำคัญสำหรับเซ็นเซอร์สมัยใหม่
CRA อธิบายมุมของรังสีแสงที่เข้ามาถึงเซนเซอร์
เซนเซอร์ CMOS สมัยใหม่มีความไวต่อ CRA สูง
การจับคู่ CRA ที่ไม่ถูกต้องอาจทำให้:
- การแรเงาสี
- ความสว่างลดลง
- การเสื่อมสภาพของภาพ
พารามิเตอร์นี้มีความสำคัญอย่างยิ่งสำหรับ:
- กล้องติดรถยนต์
- วิชันซิสเต็ม
- เซ็นเซอร์ความละเอียดสูง
8. พารามิเตอร์การออกแบบ TTL และกลไก
ประสิทธิภาพด้านการมองเห็นไม่ใช่สิ่งเดียวที่ต้องคำนึงถึง
วิศวกรต้องคำนึงถึงความเข้ากันได้ทางกลด้วย
พารามิเตอร์ที่สำคัญได้แก่:
TTL (ความยาวแทร็กทั้งหมด)
ระยะการมองเห็นจากพื้นผิวเลนส์แรกถึงระนาบภาพ
สำคัญสำหรับ:
- การออกแบบโมดูลกล้อง
- แอพพลิเคชั่นที่มีพื้นที่จำกัด
ประเภทเมานต์
อินเทอร์เฟซทั่วไป:

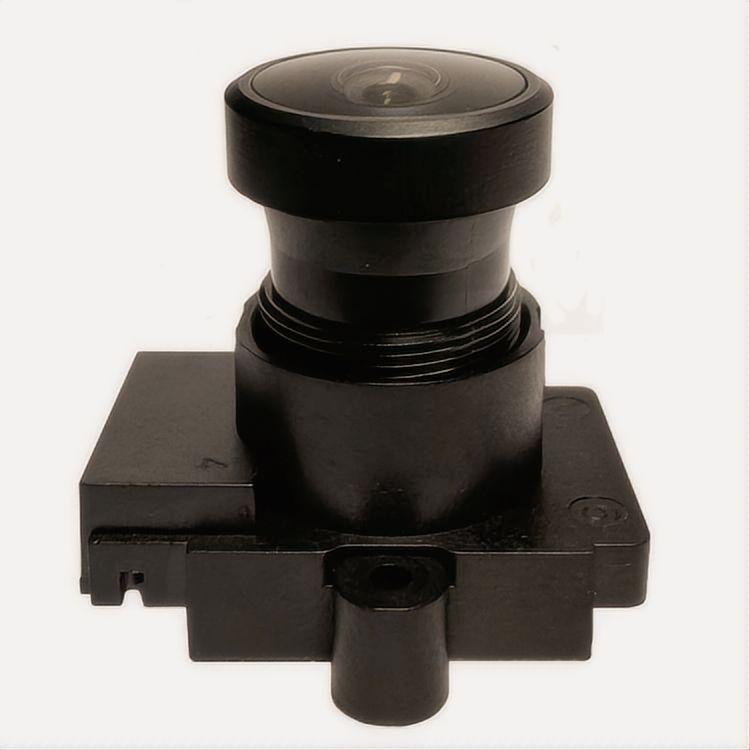

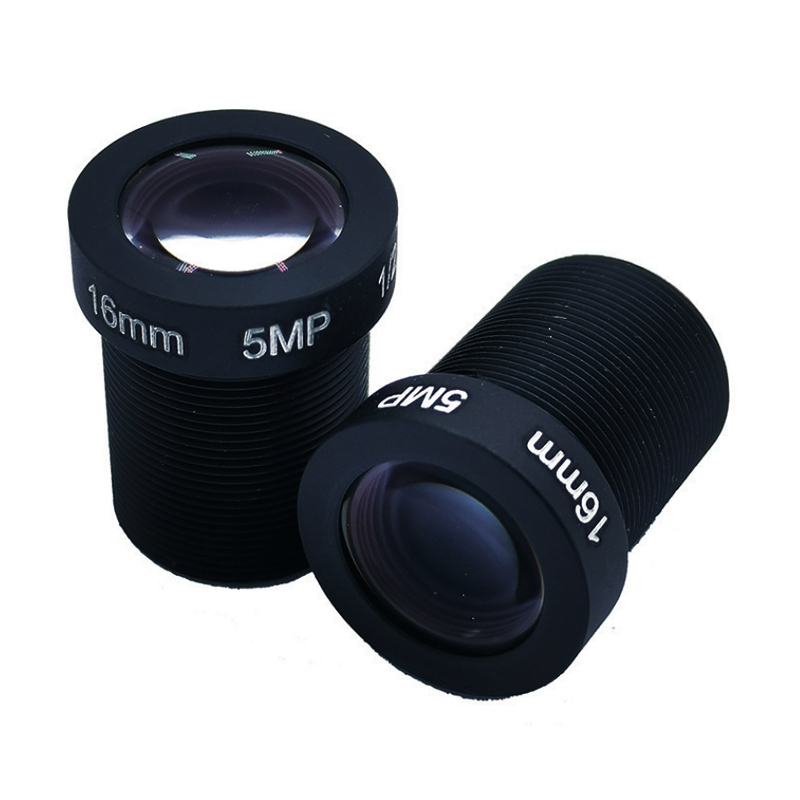

- เมาท์ M12
- ซีเอสเมาท์
- ซีเมาท์
- เอฟเมาท์
- เมาท์แบบกำหนดเอง
ตัวยึดจะกำหนดการรวมทางกล
9. การส่องสว่างแบบสัมพัทธ์: คุณภาพของภาพทั่วทั้งเฟรม
การส่องสว่างแบบสัมพัทธ์จะอธิบายความสม่ำเสมอของความสว่างจากกึ่งกลางไปยังขอบ
สาเหตุการส่องสว่างสัมพัทธ์ไม่ดี:
- มุมมืด
- ความสว่างของภาพไม่สม่ำเสมอ
นี่เป็นสิ่งสำคัญอย่างยิ่งสำหรับ:
- เลนส์มุมกว้าง
- กล้องวงจรปิด
- ระบบการมองเห็น AI
เลนส์ที่ดีควรรักษาแสงสว่างทั่วทั้งภาพให้สม่ำเสมอ
10. ข้อผิดพลาดที่พบบ่อยที่สุด: การเลือกข้อมูลจำเพาะแทนวิธีแก้ปัญหา
หนึ่งในข้อผิดพลาดที่ใหญ่ที่สุดที่วิศวกรทำคือการเปรียบเทียบเลนส์ด้วยตัวเลขเท่านั้น
ตัวอย่างเช่น:
“เลนส์ A มีความละเอียดสูงกว่า ดังนั้นจึงต้องดีกว่านี้”
ไม่จำเป็น.
การเลือกเลนส์ที่ประสบความสำเร็จจะพิจารณาถึงระบบที่สมบูรณ์:
- เซนเซอร์
- สภาพแวดล้อมแสงสว่าง
- ระยะการทำงาน
- ข้อกำหนดด้านเอไอ
- ความสามารถในการประมวลผลภาพ
เลนส์ที่ดีที่สุดไม่ใช่เลนส์ที่มีสเปคสูงสุด
มันเป็นอันที่ปรับให้เหมาะกับแอพพลิเคชั่น
วิศวกรควรประเมินเลนส์กล้องอย่างไร
ก่อนที่จะเลือกเลนส์ ให้ถาม:
คำถามเกี่ยวกับการสมัคร
- วัตถุใดบ้างที่ต้องตรวจพบ?
- ระยะการทำงานคือเท่าไร?
- มีสภาพแสงอะไรบ้าง?
- ข้อมูลสีมีความสำคัญหรือไม่?
- การวิเคราะห์ AI เกี่ยวข้องหรือไม่?
คำถามเกี่ยวกับแสง
- FOV เพียงพอหรือไม่?
- รูรับแสงใหญ่พอไหม?
- เซ็นเซอร์ตรงกันมั้ย?
- การบิดเบือนเป็นที่ยอมรับได้หรือไม่?
- ประสิทธิภาพของ Edge มีความสำคัญหรือไม่?
คำถามของระบบ
- มีขนาดจำกัดหรือไม่?
- จำเป็นต้องมีความเสถียรของอุณหภูมิหรือไม่?
- ความน่าเชื่อถือในระยะยาวมีความสำคัญหรือไม่?
สรุป: การทำความเข้าใจข้อมูลจำเพาะของเลนส์จะสร้างระบบการถ่ายภาพที่ดีขึ้น
ข้อมูลจำเพาะของเลนส์กล้องไม่ใช่แค่ตัวเลขทางเทคนิคเท่านั้น
สิ่งเหล่านี้แสดงถึงการตัดสินใจเชิงแสงที่ส่งผลโดยตรงต่อประสิทธิภาพของระบบ
เลนส์ที่คัดสรรมาอย่างดีสามารถปรับปรุงได้:
- คุณภาพของภาพ
- ความแม่นยำของเอไอ
- ความน่าเชื่อถือของระบบ
- ความสามารถในการแข่งขันของผลิตภัณฑ์
เลนส์ที่เลือกไม่ดีสามารถจำกัดแม้แต่กล้องและอัลกอริธึมขั้นสูงสุดได้
ในระบบสร้างภาพสมัยใหม่ วิศวกรไม่เพียงแต่เลือกกระจกเท่านั้น
พวกเขากำลังเลือกรากฐานของความฉลาดทางการมองเห็น
ข้อมูลเชิงลึกขั้นสุดท้าย
เซ็นเซอร์จับพิกเซล
อัลกอริทึมประมวลผลข้อมูล
แต่เลนส์จะกำหนดว่าข้อมูลใดมีอยู่ตั้งแต่แรก
ความเข้าใจด้านการมองเห็นที่ดีขึ้นนำไปสู่การตัดสินใจทางวิศวกรรมที่ดีขึ้น
