สิ่งที่ต้องอ่านเพื่อการจัดซื้อจัดจ้าง: กับดักที่ซ่อนอยู่ 5 ประการในเอกสารข้อมูลจำเพาะเลนส์ออพติคอล

ความเป็นจริงของการจัดหาส่วนประกอบทางแสง

บอกตรงๆ เลย: การเปรียบเทียบข้อมูลจำเพาะของเลนส์ออพติคัลอาจทำให้รู้สึกเหมือนอ่านภาษาต่างประเทศ ผู้จัดการฝ่ายจัดซื้อและผู้ซื้อในต่างประเทศส่วนใหญ่มักให้ความสำคัญกับ 3 ประเด็นหลักดังนี้:ความละเอียด (เมกะพิกเซล) ทางยาวโฟกัส และราคาคุณพบว่าซัพพลายเออร์เสนอ "เลนส์ 5MP 4 มม. F2.0" ในราคาถูกกว่าผู้จำหน่ายปัจจุบันของคุณถึงยี่สิบเซ็นต์ คุณวางคำสั่งซื้อทดลองจำนวนมาก หนึ่งเดือนต่อมา หัวหน้าวิศวกรของคุณเดินเข้าไปในสำนักงานโดยถือโมดูลกล้องแล้วพูดว่า "มุมต่างๆ นั้นพร่ามัวไปหมด และเลนส์ก็ชนกับกระจกเซ็นเซอร์"

เกิดอะไรขึ้น? คุณตกหลุมพรางของพารามิเตอร์ทางแสงที่ซ่อนอยู่

หากต้องการจัดหาเลนส์ให้เหมือนกับคนในวงการออพติคอลอย่างแท้จริง คุณต้องมองข้ามตัวเลขพาดหัวข่าว ต่อไปนี้เป็นข้อกำหนดสำคัญ 5 ประการที่มักถูกมองข้าม ซึ่งแยกความสำเร็จของการดำเนินการผลิตออกจากฝันร้ายของ RMA ที่มีค่าใช้จ่ายสูง

1. CRA (หัวหน้าเรย์แองเกิล): นักฆ่าล้านพิกเซลที่เงียบงัน

คุณซื้อเลนส์ 5MP และเซ็นเซอร์ 5MP แต่ภาพของคุณดูเหมือนกล้อง 2MP ทำไม เพราะคสช.ไม่ตรงกัน

Chief Ray Angle คือมุมที่รังสีแสงกระทบกับขอบสุดของเซนเซอร์ภาพ เซ็นเซอร์ความละเอียดสูงสมัยใหม่มีพิกเซลที่เล็กและลึก หากเลนส์หักเหแสงในมุมที่สูงชันเกินไป (เช่น CRA 25° บนเซ็นเซอร์ที่ต้องใช้ 15°) แสงจะส่องเข้าไปในช่องพิกเซลที่ไม่ถูกต้อง

• ผลลัพธ์:ขอบสีที่รุนแรง (รัศมีสีม่วง) และขอบเบลอโดยสิ้นเชิง

• การแก้ไขการจัดหา:โปรดสอบถามวิศวกรของคุณเกี่ยวกับค่า CRA สูงสุดของเซ็นเซอร์เสมอ และจับคู่กับแผ่นข้อมูลจำเพาะของเลนส์อย่างเคร่งครัด

2. การบิดเบือน "ออปติคอล" กับ "ทีวี": เคล็ดลับการตลาด

หากคุณกำลังซื้อเลนส์สำหรับแมชชีนวิชัน หุ่นยนต์ AGV หรือการจดจำใบหน้า การบิดเบือนคือศัตรูของคุณ แต่ซัพพลายเออร์ชอบเล่นเกมด้วยหมายเลขนี้

คุณอาจเห็นเอกสารข้อมูลจำเพาะที่อ้างว่า "ความผิดเพี้ยน: < 2%" ฟังดูดีใช่ไหม? แต่คุณต้องถามว่า:นั่นคือการบิดเบือนทางแสงหรือการบิดเบือนของทีวีหรือไม่?

• การบิดเบือนทางแสง:ค่าทางคณิตศาสตร์ที่ดูต่ำกว่าบนกระดาษเสมอ

• ความเพี้ยนของทีวี:ความบิดเบี้ยวปรากฏบนจอภาพหรืออัลกอริธึม AI อย่างไร มักจะเป็นตัวเลขที่สูงกว่ามาก

• การแก้ไขการจัดหา:หากซอฟต์แวร์ AI ของคุณต้องการเส้นตรง ให้เรียกร้องอย่างเคร่งครัดการบิดเบือนของทีวีค่า. อย่าหลงกลกับตัวเลข "ออปติคอล" ที่ต่ำเกินจริง

3. โครงสร้างเลนส์ (เช่น 1G3P): ปัญหา "ภาพเบลอช่วงฤดูร้อน"

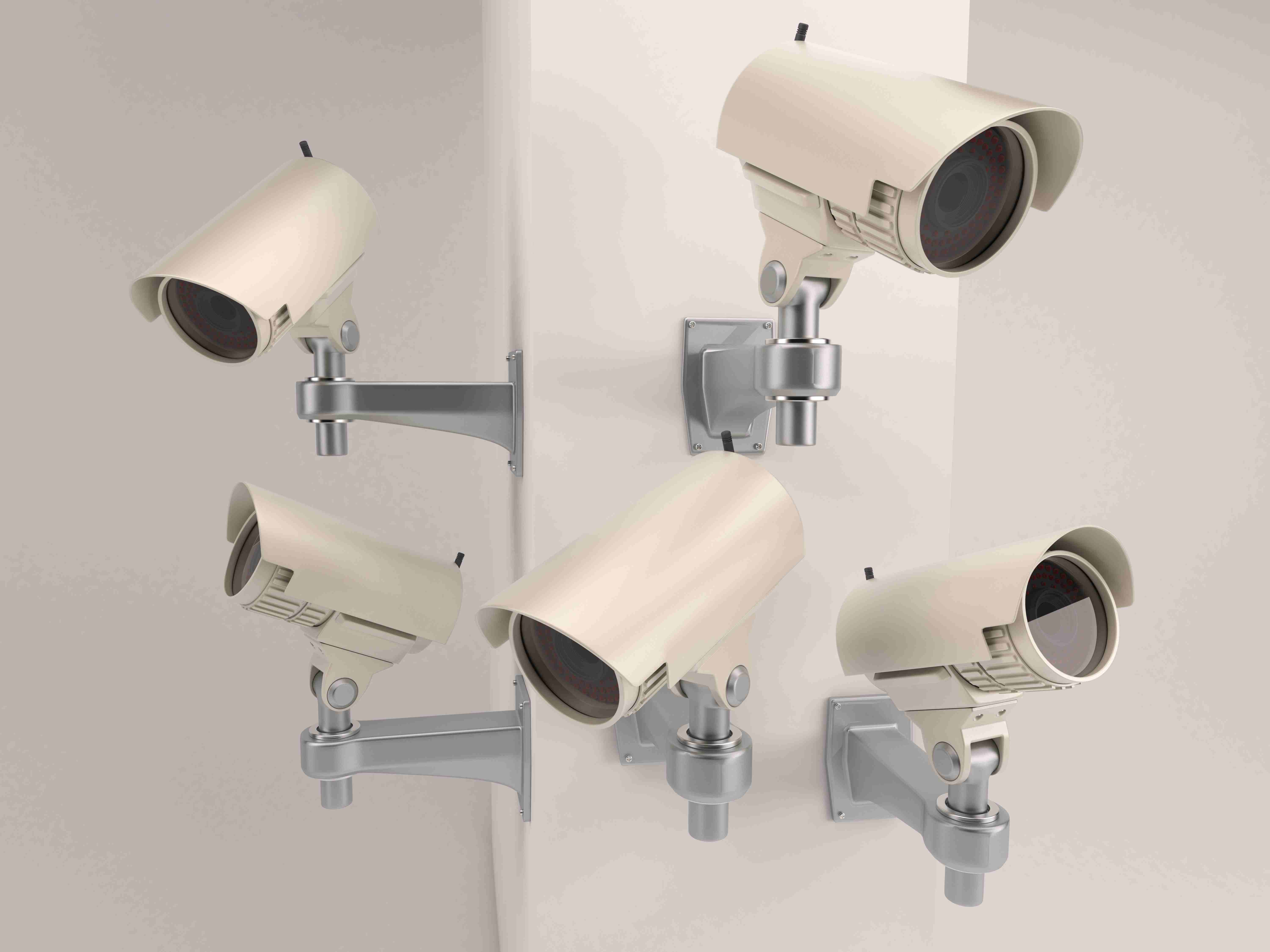

คุณทดสอบเลนส์พลาสติกทั้งชิ้นราคาถูก (4P) ในห้องทดลองที่มีเครื่องปรับอากาศ และมันดูดีมาก คุณติดตั้งกล้องรักษาความปลอดภัย 10,000 ตัวในเท็กซัสหรือดูไบ เมื่อถึงฤดูร้อน พลาสติกจะขยายตัว จุดโฟกัสจะเปลี่ยนไป และกล้องทุกตัวจะเบลอ

• การแก้ไขการจัดหา:ดูส่วนประกอบของโครงสร้างบนแผ่นข้อมูลจำเพาะ สำหรับสภาพแวดล้อมที่มีอุณหภูมิเปลี่ยนแปลง คุณต้องใช้กระจก ก1G3P (1 แก้ว, 3 พลาสติก)หรือ2G2Pโครงสร้างไฮบริดใช้องค์ประกอบกระจกที่มีความแม่นยำเพื่อรักษาเสถียรภาพของเลนส์จากความร้อน การจ่ายเงินเพิ่มขึ้นเล็กน้อยสำหรับโครงสร้างไฮบริดจะช่วยประหยัดค่าใช้จ่ายในการเปลี่ยนได้มากในภายหลัง

4. TTL (ความยาวแทร็กทั้งหมด) และ BFL: กลไก "กระทืบ"

ประสิทธิภาพด้านออพติคไม่มีความหมายอะไรหากเลนส์ไม่พอดีกับกล่องใส่กล้องของคุณ

• TTL (ความยาวแทร็กทั้งหมด):ระยะห่างจากด้านบนสุดของเลนส์ถึงเซนเซอร์ภาพ หากตัวกล้องของคุณมีขนาดกะทัดรัดเป็นพิเศษ เลนส์ที่มี TTL ยาวก็จะไม่พอดีกับหลังกระจกโดม

• BFL (ความยาวโฟกัสด้านหลัง):ระยะห่างจากด้านล่างของกระบอกเลนส์ถึงจุดโฟกัส หาก BFL สั้นเกินไป การขันเลนส์ M12 เข้ากับเมาท์จะทำให้เลนส์ชน (และหัก) ฟิลเตอร์ IR-CUT ที่มีราคาแพงของคุณ

5. F-Number เทียบกับเกียร์จริง (การเคลือบ)

รูรับแสง F1.6 จากโรงงานราคาถูก และรูรับแสง F1.6 จากผู้ผลิตระดับพรีเมียมไม่ปล่อยให้มีแสงสว่างเท่ากัน

ทำไม เพราะกระจกเปลือยสะท้อนแสงออกไป ผู้ผลิตเลนส์ระดับไฮเอนด์ใช้การเคลือบป้องกันแสงสะท้อนบรอดแบนด์หลายชั้น (การเคลือบ AR) บนกระจกทุกชิ้นเพื่อให้แน่ใจว่ามีการส่งผ่านแสงมากกว่า 98% ผู้ผลิตราคาถูกข้ามการเคลือบเพื่อประหยัดเงิน ส่งผลให้ภาพที่มืดและมีสัญญาณรบกวนแม้ว่าจะมี "F-Number" ที่ถูกต้องก็ตาม

• การแก้ไขการจัดหา:สอบถามซัพพลายเออร์เกี่ยวกับกระบวนการเคลือบ หากเลนส์มีราคาถูกอย่างไม่น่าเชื่อ เลนส์เหล่านั้นอาจส่งผลต่อการเคลือบ AR

บรรทัดล่างสำหรับการจัดหา

หยุดซื้อเลนส์โดยยึดตามล้านพิกเซลและราคาเพียงอย่างเดียว ครั้งถัดไปที่ซัพพลายเออร์ส่งใบเสนอราคาให้คุณ ตรวจสอบ CRA ของพวกเขา ยืนยันการบิดเบือนของทีวี ตรวจสอบ TTL เทียบกับแบบเชิงกลของคุณ และถามเกี่ยวกับอัตราส่วนแก้วต่อพลาสติก

ที่ Shanghai Silk Optical Technology Co., Ltd. เราไม่เพียงแค่ส่งรายการราคาให้คุณเท่านั้น เราให้ข้อมูลวิศวกรรมด้านแสงที่ครบถ้วนและโปร่งใส เราช่วยให้ทีมจัดซื้อจัดจ้างจับคู่ออปติคที่มีความแม่นยำกับเซ็นเซอร์และข้อกำหนดด้านสิ่งแวดล้อมที่แน่นอนได้อย่างราบรื่น เพื่อให้มั่นใจว่าสายการประกอบของคุณทำงานได้โดยไม่เกิดความประหลาดใจ "ซ่อนเร้น" แม้แต่ครั้งเดียว
