F1.0 กับ IR: เลนส์แสงน้อยที่เหมาะกับโครงการของคุณ?

ในฐานะวิศวกรด้านการมองเห็นที่เซี่ยงไฮ้ ซิลค์ ออปติคัลความเป็นจริงในแต่ละวันของฉันประกอบด้วยการต่อสู้กับดัชนีการหักเหของแสง การขูดเศษส่วนของเปอร์เซ็นต์บนกราฟ MTF และการโต้เถียงเกี่ยวกับบิลค่าวัตถุดิบ ฉันเห็นว่าสายผลิตภัณฑ์จำนวนมากเกินไปล้มเหลวในการทดสอบภาคสนาม เนื่องจากทีมจัดซื้อกลืนกินจุดขายทั่วไป สายการผลิต และตัวถ่วง "F1.0 คืออนาคต" พวกเขาบอกคุณ หรือ "IR มีราคาถูกและทำลายไม่ได้"

อย่าซื้อในการโฆษณา การออกแบบด้านการมองเห็นถือเป็นเกมที่ต้องแลกมาด้วยความไม่ยอมแพ้ ลองมองข้าม PPT ทางการตลาดและแจกแจงสิ่งที่เกิดขึ้นจริงกับไปป์ไลน์การถ่ายภาพของคุณเมื่อคุณเลือกอย่างใดอย่างหนึ่ง

1. F1.0 "Blacklight" Full Color: สัตว์ประหลาดโฟตอน (และภาษีที่ซ่อนอยู่)

หลักฐานทั้งหมดของเทคโนโลยีฟูลคัลเลอร์ในสภาวะแสงน้อยที่ใช้งานได้นั้นบานพับอยู่รูรับแสง F1.0.

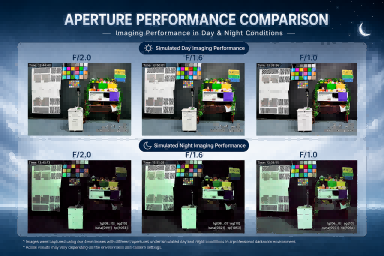

หากคุณไม่ใช่ผู้เชี่ยวชาญด้านทัศนศาสตร์ ต่อไปนี้เป็นคณิตศาสตร์สั้นๆ: F-number คืออัตราส่วนของทางยาวโฟกัสของเลนส์ต่อเส้นผ่านศูนย์กลางรูม่านตาทางเข้า ทุกครั้งที่คุณลด F-stop คุณจะเพิ่มแสงที่ส่องถึงเซ็นเซอร์เป็นสองเท่า การเปลี่ยนจากเลนส์ F2.0 มาตรฐานไปเป็น F1.0 หมายความว่าคุณกำลังทิ้งเลนส์สี่ครั้งแสงเข้าสู่พิกเซล CMOS ของคุณมากขึ้น

ในการปรับใช้ในโลกแห่งความเป็นจริง เช่น AMR ลาดตระเวนที่นำทางในลานโลจิสติกส์ที่มีแสงสลัว ซึ่งหมายความว่าคุณไม่จำเป็นต้องมีแสง LED สีขาวที่รบกวนสายตาในการจับภาพวิดีโอที่มีสีเต็มรูปแบบและมีคอนทราสต์สูง สำหรับโมเดล AI ที่ต้องอาศัยข้อมูลสีเพื่อจำแนกวัตถุ (เช่น การระบุสีแจ็คเก็ตของผู้ต้องสงสัยหรือสัญญาณอันตราย) F1.0 นั้นยอดเยี่ยมมาก

แต่นี่คือข้อจับใจที่ซัพพลายเออร์สมัครเล่นจะไม่บอกคุณ: รูรับแสงที่เปิดกว้างทำให้เกิดความสับสนวุ่นวายกับความคลาดเคลื่อนของแสง

เมื่อคุณเปิดม่านตาไปที่ F1.0 รังสีของแสงจะกระทบกับขอบด้านนอกของชิ้นเลนส์ในมุมที่สูงชันอย่างไม่น่าเชื่อ สิ่งนี้ทำให้เกิดปัญหาใหญ่สองประการ:

• ระยะชัดลึกที่บางเฉียบ (DoF):ระยะขอบสำหรับข้อผิดพลาดของคุณลดลงเหลือมิลลิเมตร หากตัวเรือนเชิงกลของคุณงอเล็กน้อยเนื่องจากความร้อนจากแสงอาทิตย์ เป้าหมายของคุณจะหลุดออกจากโฟกัสโดยสิ้นเชิง

• การล่มสลาย MTF อุปกรณ์ต่อพ่วง:ความคลาดเคลื่อนของทรงกลมและอาการโคม่าจะทำให้มุมของภาพกลายเป็นซุปขุ่นและใช้งานไม่ได้

เพื่อแก้ไขปัญหานี้ เราไม่เพียงแค่ใช้กระจกทรงกลมราคาถูกและมีจำหน่ายทั่วไปเท่านั้น เราต้องออกแบบให้รอบด้านชิ้นเลนส์ ASP (แอสเฟอริคัล)เพื่อบังคับให้รังสีขอบอันธพาลเหล่านั้นกลับไปสู่จุดโฟกัสจุดเดียว

จริงๆ แล้ว ผมขอเรียบเรียงใหม่อีกครั้ง ไม่ใช่แค่การใช้รูปทรงทรงกลมเท่านั้น มันเกี่ยวกับการเลือกใช้วัสดุ หากคุณซื้อเลนส์ F1.0 พลาสติกล้วนราคาถูกจะล้มเหลวทันทีที่อุณหภูมิแวดล้อมสูงถึง 40°C ที่ Silk Optical เรารักษารูรับแสงขนาดใหญ่เหล่านี้ให้คงที่โดยใช้สถาปัตยกรรมไฮบริดแก้วและพลาสติก (เช่น2G3P หรือมัลติกลาสสูตร) ​​ควบคู่ไปกับความเข้มงวดการชดเชยอุณหภูมิวิศวกรรมโครงสร้าง หากผู้จำหน่ายของคุณไม่ได้พูดถึงการเคลื่อนตัวของความร้อนในขณะที่เสนอเลนส์ F1.0 ให้เดินออกไป

2. การมองเห็นตอนกลางคืนด้วยอินฟราเรด (IR): อุปกรณ์ที่คุ้มค่า (พร้อมกับดักความยาวคลื่น)

ที่อีกด้านหนึ่งของรั้ว เรามีไฟส่องสว่างแบบ IR แบบดั้งเดิม (โดยทั่วไปแล้วจะจับคู่กับไฟ LED IR แบบแอคทีฟ 850 นาโนเมตรหรือ 940 นาโนเมตร) เลนส์ในหมวดหมู่นี้—เหมือนกับเลนส์ที่มีปริมาณมากของเราPL071 4MP-8MP 6G กระจกทั้งหมดซีรีส์—มีความสมบูรณ์อย่างไม่น่าเชื่อ มีความเสถียรสูง และเป็นมิตรกับงบประมาณการจัดซื้อของคุณเป็นพิเศษ

ข้อได้เปรียบหลักของระบบ IR คือความคมชัดที่แน่วแน่. ในสภาพแวดล้อมแบบศูนย์ลักซ์สัมบูรณ์ เช่น อุโมงค์ใต้ดิน พื้นที่ชนบทที่ไม่มีแสงสว่าง IR จะเปลี่ยนโลกให้กลายเป็นภาพขาวดำที่มีคอนทราสต์สูง มันขจัดความสับสนของสี ทำให้อัลกอริธึม AI ที่ทันสมัยมีโปรไฟล์และขอบเขตที่คมชัดในการติดตาม

อย่างไรก็ตาม มีนักฆ่าเงียบรออยู่ในการตั้งค่า IR: Focus Shift

สถานการณ์ที่พบบ่อยและน่าหงุดหงิด: ทีม R&D ของคุณปรับเทียบระบบกล้องในห้องปฏิบัติการในระหว่างวัน มันดูคมชัดอย่างไม่น่าเชื่อ เวลาตกกลางคืน ไฟส่องสว่าง IR ที่ทำงานอยู่จะเปิดขึ้น และทันใดนั้นฟีดก็ดูเหมือนว่ามีคนเปื้อนจาระบีบนเลนส์

"อันที่จริง เกาสิ่งนั้นซะ อย่าโทษการลดเสียงรบกวนของเซ็นเซอร์ มันเป็นฟิสิกส์พื้นฐาน"

แสงที่มองเห็นได้ (400–700 นาโนเมตร) และแสงอินฟราเรด (850 นาโนเมตร/940 นาโนเมตร) เดินทางด้วยความเร็วที่แตกต่างกันผ่านตัวกลางแก้วเดียวกัน เนื่องจากดัชนีการหักเหของแสงจะเปลี่ยนไปตามความยาวคลื่น หากองค์ประกอบเลนส์ของคุณไม่ได้รับการปรับให้เหมาะสมโดยเจตนาIR ร่วมโฟกัสระนาบโฟกัสสำหรับแสงที่มองเห็นและระนาบโฟกัสสำหรับแสง IR จะตกลงบนความลึกที่แตกต่างกันโดยสิ้นเชิงสองจุดด้านหลังเลนส์

เพื่อหลีกเลี่ยงฝันร้ายนี้ เราจึงผสานรวมกระจก ED (การกระจายแสงต่ำเป็นพิเศษ)องค์ประกอบและใช้การเคลือบป้องกันแสงสะท้อนบรอดแบนด์หลายชั้นที่ซับซ้อน นอกจากนี้ในระหว่างการชุมนุมของเราอุทยานเทคโนโลยีอัจฉริยะโบชิทุกยูนิตจะผ่านเครื่องจัดตำแหน่งแบบแอคทีฟ SMA (รูรับแสงขนาดกลางขนาดเล็ก) อัตโนมัติเพื่อตรวจสอบการตอบสนอง MTF แบบหลายความยาวคลื่น หากไม่มีวิศวกรรมโฟกัสร่วม IR ที่แท้จริง ระบบการมองเห็นตอนกลางคืนของคุณก็เป็นเพียงการพนัน

3. พิมพ์เขียวการจัดหา: อันไหนที่เหมาะกับเมทริกซ์ของคุณ?

มาตัดเรื่องไร้สาระขององค์กรออกและย่อสิ่งนี้ให้กลายเป็นเมทริกซ์การตัดสินใจที่เป็นรูปธรรมและปรับใช้ได้สำหรับทีมวิศวกรของคุณ

เหนี่ยวไกบน F1.0 Blacklight Full Color หาก:

• สีไม่สามารถต่อรองได้:ซอฟต์แวร์ของคุณต้องมีลายเซ็นสีสำหรับการวิเคราะห์ (เช่น การจดจำป้ายทะเบียน การติดตามสินทรัพย์หลายสี การดึงคุณลักษณะใบหน้า)

• การส่องสว่างแบบแอคทีฟถูกห้าม:ระบบของคุณทำงานในพื้นที่ที่แสงสีขาวสว่างหรือแสงอินฟราเรดที่มองเห็นได้ทำให้เกิดการรบกวนสาธารณะ ดึงดูดแมลง หรือทำให้เกิดการลักลอบ

• ความแม่นยำ Edge AI ความหนาแน่นสูงเป็นสิ่งสำคัญยิ่ง:โครงข่ายประสาทเทียมของคุณต้องการอัตราส่วนสัญญาณต่อเสียงรบกวน (SNR) สูงสุดต่อพิกเซล โดยไม่ต้องอาศัยตัวกรองซอฟต์แวร์ลดสัญญาณรบกวนชั่วคราวจำนวนมากซึ่งแนะนำสิ่งประดิษฐ์โกสต์

• อาณัติการจัดหา:ยืนยันในโครงสร้างแก้ว-พลาสติกไฮบริดหรือกระจกทั้งหมดที่มีองค์ประกอบ ASP ในตัวและเอกสารข้อมูลจำเพาะความทนทานต่อการเคลื่อนตัวของความร้อนในช่วง -20°C ถึง +70°C

ยึดติดกับการมองเห็นตอนกลางคืนแบบอินฟราเรด (IR) หาก:

• งบประมาณถูกจำกัดไว้อย่างเคร่งครัด:คุณกำลังใช้งานโหนดหลายพันโหนด (เช่น การเฝ้าระวังคลังสินค้ามาตรฐานหรือกันชนหุ่นยนต์สุญญากาศระดับต่ำ) และไม่สามารถรับต้นทุนระดับพรีเมียมของชิ้นกระจกแอสเฟอริคัลหลายชิ้นได้

• คุณทำงานในสภาพแวดล้อม Zero-Lux ที่แท้จริง:ไม่มีแสงโดยรอบหรือแสงจากท้องฟ้าในเมืองให้เก็บเกี่ยว ทำให้เลนส์ F1.0 แบบพาสซีฟไม่มีประโยชน์หากไม่ได้รับความช่วยเหลือจากแสงสีขาวแบบแอคทีฟ

• เรขาคณิตมีความสำคัญมากกว่าสี:ระบบของคุณอาศัยรูปทรงเรขาคณิต การตรวจจับขอบ หรือการทำแผนที่เชิงพื้นที่ SLAM ตามการมองเห็นเท่านั้น

• อาณัติการจัดหา:ตรวจสอบให้แน่ใจว่าข้อมูลจำเพาะของเลนส์มีการรับประกันอย่างชัดเจนIR ร่วมมุ่งเน้นความสามารถและคุณลักษณะการปราบปรามแสงแฟลร์ภายในที่แข็งแกร่ง (เช่นแก้วฟ้าหรือการมาสก์องค์ประกอบด้านหลังแบบพิเศษ) เพื่อป้องกันการสะท้อนกลับของ IR ภายใน

ปรับขนาดความแม่นยำโดยไม่มีขนปุย

ที่เซี่ยงไฮ้ ซิลค์ ออปติคัลเราไม่เชื่อในการขายโซลูชันขนาดเดียวที่เหมาะกับทุกคน การดำเนินงานจากศูนย์กลางการผลิตที่ล้ำสมัยของเรา เรารักษากำลังการผลิตแบบอัตโนมัติให้เกินกว่านั้นได้6 ล้านเลนส์ต่อเดือน. เราเชื่อมช่องว่างระหว่างฟิสิกส์เชิงแสงระดับไฮเอนด์กับการส่งมอบห่วงโซ่อุปทานระดับโลกที่มีความเสถียรเป็นพิเศษซึ่งได้รับการสนับสนุนโดยISO9001:2015และIATF16949:2016การรับรองเกรดยานยนต์

ไม่ว่าวิศวกรฝ่าย R&D ของคุณต้องการกระจกมุมกว้าง F1.0 ที่ปรับแต่งตามความต้องการสำหรับโดรนส่งของอัตโนมัติ หรือเลนส์ IR 5MP ที่คุ้มต้นทุนสูงสำหรับสายการผลิตทางอุตสาหกรรม เราก็ส่งมอบข้อมูลดิบก่อน

นำข้อมูลจำเพาะของเซ็นเซอร์และข้อกำหนด Chief Ray Angle (CRA) ของคุณมาให้เรา มาดูกราฟ MTF จริงและสร้างสิ่งที่ใช้งานได้จริง ไม่ใช่แค่บนไวท์บอร์ดเท่านั้น
