ดวงตาในท้องฟ้า: วิวัฒนาการทางเทคนิคและการแลกเปลี่ยนทางแสงของระบบเลนส์โดรน

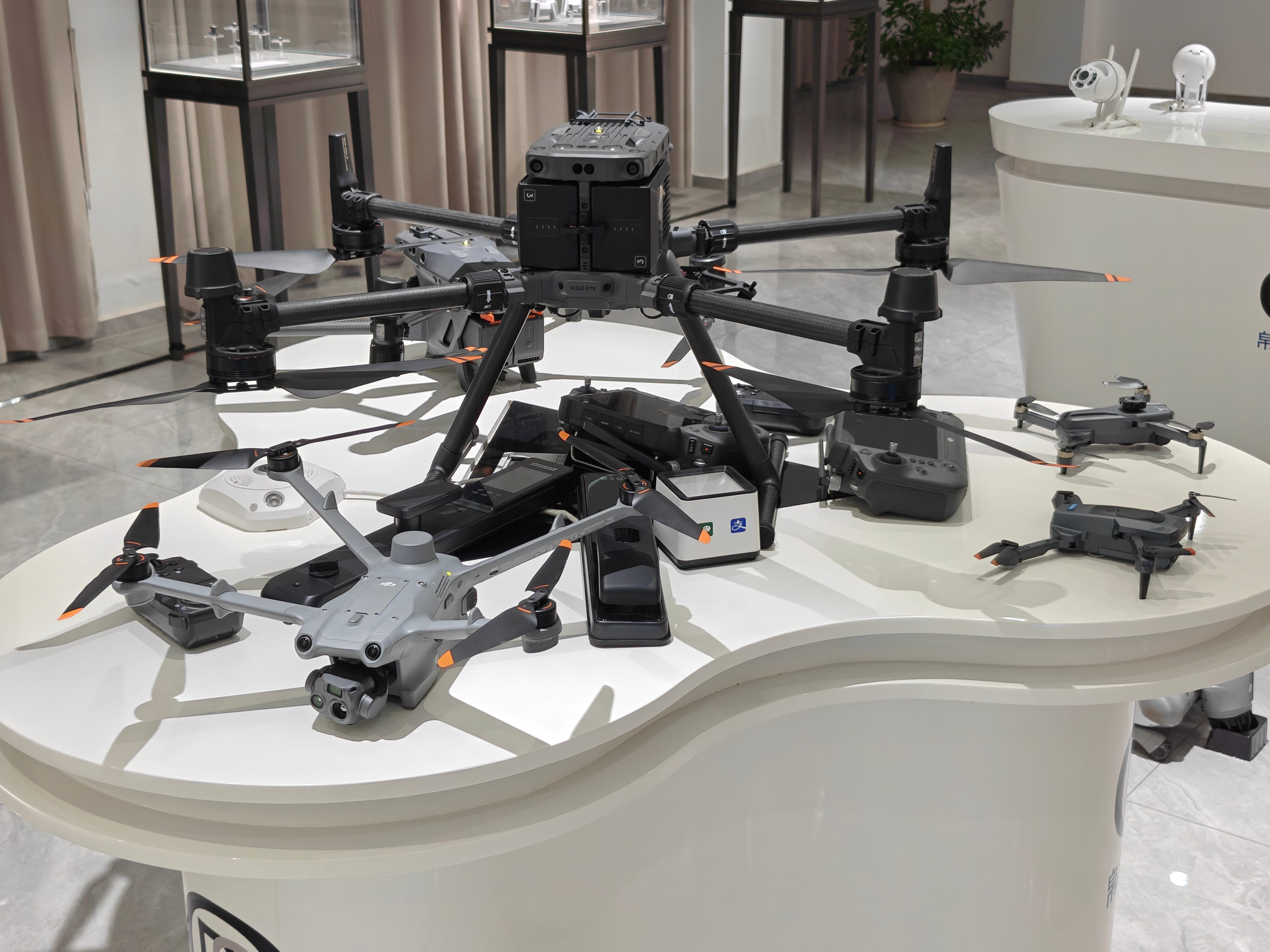

Prosumer และ Cinematic Drones: พลังการมองเห็นของระบบหลายโฟกัส

เป็นเวลานานแล้วที่การถ่ายภาพยนตร์ด้วยโดรนถูกจำกัดอยู่เพียงการเล่าเรื่องแบบ "ไพรม์มุมกว้าง" โดรนในยุคแรกๆ มักจะพกเลนส์เดี่ยว (เทียบเท่าประมาณ 24 มม.) ซึ่งแม้จะเหมาะสำหรับการถ่ายภาพทิวทัศน์อันยิ่งใหญ่ แต่ก็ทำให้การถ่ายภาพทางอากาศรู้สึกซ้ำซาก เมื่อความต้องการด้านการสร้างสรรค์เพิ่มมากขึ้น โดรนก็เริ่มบูรณาการระบบเลนส์หลายตัวเพื่อสร้าง "ความยาวโฟกัส" ของช่างภาพมืออาชีพในท้องฟ้าขึ้นมาใหม่

ข้อจำกัดทางกายภาพและความสมดุลเชิงพื้นที่ในระบบหลายเลนส์

โดรนถ่ายภาพเรือธงสมัยใหม่มีระบบเลนส์สามเท่า (ไวด์ เทเลกลาง และเทเล) เพื่อให้ "การบีบอัดพื้นที่" ในการถ่ายภาพทางอากาศ¹การออกแบบโมดูลสร้างภาพอิสระสามโมดูลภายในปริมาตร gimbal ที่จำกัดถือเป็นความท้าทายทางวิศวกรรมครั้งใหญ่ที่เกี่ยวข้องกับการกระจายน้ำหนักและการชดเชยจุดศูนย์ถ่วงแบบไดนามิก

โดยทั่วไปแล้ว กล้องหลัก 24 มม. จะใช้เซ็นเซอร์ขนาดใหญ่ (เช่น 4/3 CMOS) เพื่อให้คุณภาพของภาพและช่วงไดนามิกระดับสูงสุด²การเพิ่มเลนส์ Medium Tele (เทียบเท่า 70 มม.) และ Tele (เทียบเท่า 166 มม.) มอบความยืดหยุ่นในการมองเห็นอย่างที่ไม่เคยมีมาก่อน¹เลนส์ 70 มม. ที่มาพร้อมกับเซนเซอร์ขนาด 1/1.3 นิ้ว สามารถเน้นวัตถุได้อย่างดีเยี่ยมในขณะที่ยังคงรักษาความรู้สึกของสภาพแวดล้อมโดยรอบ เหมาะสำหรับโครงสร้างทางสถาปัตยกรรมหรือการถ่ายภาพบุคคลในสภาพแวดล้อม¹

เลนส์เทเล 166 มม. เป็นการปฏิวัติวงการ โดยเพิ่มรูรับแสงไปที่$f/3.4$เพื่อพลังในการแก้ปัญหาที่ดีขึ้นเมื่อเทียบกับรุ่นก่อนๆ¹ในการถ่ายภาพทางอากาศ คุณค่าของเลนส์เทเลโฟโต้อยู่ที่ "การหลีกเลี่ยง" ซึ่งช่วยให้นักบินสามารถเก็บรายละเอียดที่ใกล้ชิดของสัตว์ป่าหรือวัตถุได้โดยไม่บุกรุกหรือเข้าไปในเขตหวงห้ามที่เป็นอันตราย¹

ระบบระดับภาพยนตร์และ DNA ออปติคอลของ DL Mount

สำหรับการผลิตระดับฮอลลีวูด โดรนเลนส์คงที่ยังไม่เพียงพอ ระบบระดับมืออาชีพ เช่น Inspire 3 เปิดตัวกล้องทางอากาศฟูลเฟรมพร้อมระบบนิเวศแบบเปลี่ยนเลนส์ได้⁴ในส่วนนี้ โฟกัสจะเปลี่ยนไปที่ "ความเสถียรทางแสง" และ "ความเข้ากันได้ของเวิร์กโฟลว์"

ตัวยึด DL เป็นระบบที่เป็นเอกสิทธิ์ซึ่งออกแบบให้มีระยะห่างระหว่างหน้าแปลนสั้นเป็นพิเศษ เลนส์ไพรม์ที่เข้าคู่กัน (18 มม., 24 มม., 35 มม., 50 มม.) ใช้การออกแบบแอสเฟอริคัล (ASPH) เพื่อลดสายตาเอียงเล็กน้อยและความคลาดเคลื่อนสีที่รูรับแสงกว้าง⁴ความสม่ำเสมอถือเป็นสิ่งสำคัญในภาพยนตร์ เมื่อโดรนตัดจากภาพมุมกว้างไปเป็นภาพระยะใกล้ ความแตกต่างอย่างมีนัยสำคัญในการแสดงสีหรือความคลาดเคลื่อนจะทำให้ต้นทุนหลังการผลิตเพิ่มขึ้นอย่างมาก เลนส์เหล่านี้เข้าคู่กับระบบสีภาพยนตร์ DJI (DCCS) เพื่อให้มั่นใจว่าโทนสีผิวเป็นธรรมชาติและรายละเอียดของเงาที่ละเอียดอ่อน⁴

นอกจากนี้ ระบบเหล่านี้ยังช่วยแก้ปัญหา "การหายใจแบบโฟกัส" ซึ่งเป็นการเปลี่ยนองค์ประกอบภาพอย่างเชื่องช้าในขณะที่เลนส์โฟกัส เลนส์ภาพยนตร์เหล่านี้รักษาขอบเขตการมองเห็นที่มั่นคงในระหว่างการดึงโฟกัสผ่านโครงสร้างออพติคอลที่ได้รับการปรับปรุงให้เหมาะสม ซึ่งเป็นไปตามมาตรฐานที่เข้มงวดของภาษาภาพยนตร์⁴

โดรน FPV: ความเร็ว การตอบสนองแบบเรียลไทม์ และความอยู่รอดของ "ฟิชอาย"

หากโดรนในโรงภาพยนตร์กำลัง "วาดภาพ" บนท้องฟ้า โดรน FPV ก็ "กำลังต่อสู้" ในการหลบหลีกที่รุนแรงซึ่งความเร็วเกิน 150 กม./ชม. ภารกิจของเลนส์ไม่ใช่การถ่ายภาพที่สวยงาม แต่เป็นความรู้สึกถึงการวางตำแหน่งเชิงพื้นที่ในระดับสูงสุด

การแลกเปลี่ยนระหว่าง FOV กับการบิดเบือน

นักบิน FPV จำเป็นต้องมีขอบเขตการมองเห็นที่กว้างเป็นพิเศษ (FOV) เพื่อรับรู้สิ่งกีดขวาง ในป่าแคบหรืออาคารร้าง ภาพที่เห็นจากภายนอกมีความสำคัญมากกว่าความคมชัดตรงกลาง ด้วยเหตุนี้ เลนส์ FPV จึงใช้ทางยาวโฟกัสที่สั้นมาก โดยทั่วไปจะอยู่ระหว่าง 1.7 มม. ถึง 2.8 มม.⁶

เลนส์ 1.7 มม. ให้ FOV เกือบ 170 องศา ซึ่งครอบคลุมขอบการมองเห็นของมนุษย์ แต่ทำให้เกิดความผิดเพี้ยนของลำกล้อง "ฟิชอาย" ที่หนักหน่วง⁶แม้ว่าความบิดเบี้ยวนี้จะ "ถูกทำลาย" ในเชิงสุนทรีย์ในการถ่ายภาพ แต่ก็ทำหน้าที่เป็นข้อมูลอ้างอิงทางกายภาพสำหรับนักบินในการตัดสินมุมเอียงของโดรน

ด้วยระบบดิจิตอลที่เพิ่มขึ้น (เช่น DJI O3/O4) เลนส์ FPV กำลังผลักดันให้มีความละเอียดสูงขึ้น (4K/120fps) และช่วงไดนามิกที่ดีขึ้น ทำให้สามารถถ่ายภาพ FPV แบบภาพยนตร์ "ครั้งเดียว" ได้⁷

การแข่งขันระดับมิลลิวินาที: เวลาแฝงแบบกระจกต่อกระจก

ใน FPV ตัวชี้วัดที่ช่างภาพทั่วไปละเลยคือ "เวลาแฝงจากกระจกสู่กระจก" นี่คือเวลาตั้งแต่แสงตกกระทบเซ็นเซอร์ไปจนถึงภาพที่ปรากฏบนแว่นตาของนักบิน

ที่ความเร็ว 100 ไมล์ต่อชั่วโมง การหน่วงเวลา 100 มิลลิวินาทีหมายความว่าโดรนจะเดินทางได้ประมาณ 4.5 เมตรก่อนที่นักบินจะเห็นว่าเกิดอะไรขึ้น⁸กล้อง FPV เฉพาะใช้การอ่านและการประมวลผลเซ็นเซอร์ที่เรียบง่ายเพื่อจัดลำดับความสำคัญของความเร็วมากกว่าความคมชัด

1. ระบบอนาล็อก:ใช้เซ็นเซอร์ CCD พร้อมเอาต์พุตวิดีโอโดยตรง โดยให้เวลาแฝงต่ำกว่า 20ms โดยเสียค่าภาพที่มีความละเอียดต่ำ⁸

2. ระบบดิจิตอลเอชดี:ใช้อัลกอริธึมการบีบอัด ระบบสมัยใหม่ใช้อัตราเฟรมสูง (90fps หรือ 120fps) เพื่อลดเวลาในการสแกน ที่ 90fps การสแกนเฟรมเดียวจะใช้เวลา ~11ms ทำให้เวลาแฝงของระบบทั้งหมดอยู่ที่ต่ำกว่า 30ms⁷

ยิ่งไปกว่านั้น Wide Dynamic Range (WDR) ก็มีความสำคัญเช่นกัน เมื่อโดรนพุ่งออกมาจากภายในที่มืดจนกลายเป็นแสงแดดจ้า เลนส์จะต้องปรับการรับแสง หรือใช้เซ็นเซอร์ที่มีไดนามิกสูงในหน่วยมิลลิวินาที เพื่อป้องกันนักบิน "ตาบอด"⁹

โฟโตแกรมเมทรีและ GIS: ความงามทางวิทยาศาสตร์ของความแม่นยำทางเรขาคณิต

ในโลกของการทำแผนที่ โดรนกลายเป็นเครื่องมือวัดที่มีความแม่นยำ เป้าหมายไม่ได้ "ดูดี" อีกต่อไป แต่เป็น "แม่นยำ" ทุกพิกเซลเชื่อมโยงกับพิกัด GPS/RTK และเรขาคณิตเชิงแสง

ชัตเตอร์โกลบอล: ขจัด "เอฟเฟกต์เจลโล่"

กล้องดิจิตอลส่วนใหญ่ใช้ "Rolling Shutter" ซึ่งจะอ่านพิกเซลทีละแถว บนโดรนที่กำลังเคลื่อนที่ สิ่งนี้ทำให้เกิด "เอฟเฟกต์ Jello" ซึ่งก็คือการบิดเบี้ยวทางเรขาคณิตของภาพ¹¹

ในการสำรวจ ความบิดเบี้ยวทางเรขาคณิต 1% อาจทำให้เกิดข้อผิดพลาดในการเคลื่อนตำแหน่งอย่างมากในแบบจำลอง 3 มิติ ดังนั้น เลนส์สร้างแผนที่ระดับมืออาชีพ (เช่น Zenmuse P1) จึงใช้ Mechanical Global Shutter¹³ผ่านบานชัตเตอร์กลาง ภาพทั้ง 45 ล้านพิกเซลจะถูกรับแสงพร้อมกัน แม้ว่าจะมีราคาแพงและซับซ้อน แต่ก็รับประกันความแม่นยำระดับเซนติเมตรโดยไม่มีจุดควบคุมภาคพื้นดิน¹³

ระยะตัวอย่างภาคพื้นดิน (GSD) และการสอบเทียบ

ประสิทธิภาพของโดรนทำแผนที่ถูกกำหนดโดย GSD ซึ่งเป็นระยะทางจริงบนพื้นที่แสดงด้วยหนึ่งพิกเซล ซึ่งกำหนดโดยระดับความสูง (H) ขนาดพิกเซล (a) และทางยาวโฟกัส (f):

สำหรับเซ็นเซอร์ที่มี 4.4$\หมู่ ม$พิกเซล เลนส์ 24 มม. ที่ระยะ 200 ม. ให้ GSD ที่ ~3.6 ซม. ในขณะที่เลนส์ 50 มม. ให้ความแม่นยำ ~ 1.6 ซม.¹⁴

เลนส์แมปทุกตัวได้รับการปรับเทียบอย่างเข้มงวดก่อนออกจากโรงงาน ค่าสัมประสิทธิ์การบิดเบือน (รัศมีและวงสัมผัส) จะถูกจัดเก็บไว้ในข้อมูลเมตา "Dewarpdata" ของภาพถ่ายแต่ละภาพ ช่วยให้ซอฟต์แวร์สามารถชดเชยข้อบกพร่องทางแสงได้โดยอัตโนมัติ¹³

การตรวจสอบทางอุตสาหกรรมและ SAR: การรับรู้หลายรูปแบบ

ในการดับเพลิง การตรวจสอบสายไฟ หรือการค้นหาและกู้ภัย (SAR) เลนส์จำเป็นต้องมีประสาทสัมผัส "เหนือมนุษย์" แสงที่มองเห็นเป็นเพียงส่วนหนึ่งของเรื่องราวเท่านั้น ความร้อน (อินฟราเรดคลื่นยาว) และการกำหนดระยะเลเซอร์เป็นผู้มีอำนาจตัดสินใจ

การก้าวกระโดดของการถ่ายภาพความร้อน

กล้องความร้อนตรวจจับการแผ่รังสีความร้อน โดรนอุตสาหกรรมในยุคแรกๆ ถูกจำกัดความละเอียดไว้ที่ 640 × 512 เพย์โหลดเรือธงล่าสุด (เช่น Zenmuse H30T) ได้เพิ่มสิ่งนี้เป็น1280 × 1024¹⁷

ความหนาแน่นของพิกเซลที่เพิ่มขึ้น 4 เท่านี้ถือเป็นตัวเปลี่ยนเกม ขณะนี้หน่วยกู้ภัยสามารถแยกแยะระหว่างมนุษย์และสัตว์ได้จากระยะไกล 250 เมตร¹⁹กล้องอินฟราเรดสมัยใหม่ยังมีการซูมด้วยเลนส์ (สูงสุด 32 เท่า) ช่วยให้ผู้ตรวจสอบอยู่นอกเขตรบกวนแม่เหล็กไฟฟ้าได้อย่างปลอดภัยขณะตรวจสอบเสาไฟฟ้าแรงสูง¹⁹

เครื่องช่วยการมองเห็นในสภาพแวดล้อมที่รุนแรง: การมองเห็นตอนกลางคืนและการลดการมองเห็น

เลนส์อุตสาหกรรมต้องทำงานในสภาวะ "เลวร้าย" สำหรับการใช้งานในเวลากลางคืน เซ็นเซอร์ "แสงดาว" ที่มีการตั้งค่า ISO สูงถึง 819,200 และการลดสัญญาณรบกวนขั้นสูงสามารถเปลี่ยนฉากที่มืดสนิทให้เป็นภาพที่มีสีคมชัด¹⁸

สำหรับสภาพแวดล้อมที่มีหมอกควันหรือมีหมอกหนา ขณะนี้ระบบออพติคอลได้รวมอัลกอริธึม "Electronic Dehazing" ไว้แล้ว²²นี่ไม่ใช่แค่การเพิ่มคอนทราสต์เท่านั้น ใช้แบบจำลองทางกายภาพของการกระเจิงของบรรยากาศเพื่อคืนความชัดเจนระดับพิกเซลแบบเรียลไทม์

โดรนเพื่อการเกษตร: จับสัญญาณแห่งชีวิตที่มองไม่เห็น

โดรนเพื่อการเกษตรเป็นผู้เชี่ยวชาญด้านเทคโนโลยี "Multispectral" เลนส์ของพวกเขาจับแถบแคบเฉพาะ เช่น สีเขียว สีแดง ขอบสีแดง และอินฟราเรดใกล้ (NIR)²⁵

ความลับของ "ขอบแดง"

ในการทำฟาร์ม การตัดสินสุขภาพพืชผลไม่ได้ขึ้นอยู่กับความเขียวขจีของพวกมันเท่านั้น เมื่อพืชถูกกดดันจากศัตรูพืชหรือภัยแล้ง โครงสร้างคลอโรฟิลล์ของพวกมันจะเปลี่ยนแปลงในระดับจุลภาคก่อนที่จะมองเห็นได้ด้วยตา

แถบ "ขอบสีแดง" มีความไวต่อการเปลี่ยนแปลงเหล่านี้อย่างมาก ด้วยการคำนวณ Red Edge NDVI (Normalized Difference Vegetation Index) เกษตรกรสามารถตรวจจับความเครียดของพืชผลหลายสัปดาห์ก่อนเกิดภัยพิบัติ²⁵เลนส์มัลติสเปกตรัมยังช่วยระบุความเค็มของดินโดยใช้อัลกอริธึมการกลับด้านสเปกตรัมเพื่อเป็นแนวทางในการบำบัดดินอย่างแม่นยำ²⁶

บทสรุป: เป็นมากกว่าแก้ว

วิวัฒนาการของเลนส์โดรนคือการแสวงหา "เอนโทรปีข้อมูล"

ในด้านเทคโนโลยีสำหรับผู้บริโภค เป็นเรื่องเกี่ยวกับการเพิ่มความถูกต้องทางอารมณ์และสีของโลกให้สูงสุด ใน FPV เป็นเรื่องเกี่ยวกับการลดเวลาหน่วงเพื่อให้เกิดความสามัคคีระหว่างมนุษย์และเครื่องจักร ในการทำแผนที่ เป็นเรื่องเกี่ยวกับการทำลายความผิดเพี้ยนทางเรขาคณิตของแฝดดิจิทัลที่แท้จริงของโลก ในภาคอุตสาหกรรมและเกษตรกรรม เป็นเรื่องเกี่ยวกับการทำลายขีดจำกัดของการมองเห็นของมนุษย์ในการจับภาพรังสีอินฟราเรด เมฆพอยต์เลเซอร์ และข้อมูลหลายสเปกตรัม

อนาคตของเลนส์โดรนอยู่ที่การบูรณาการ "การถ่ายภาพด้วยคอมพิวเตอร์" และ "ความเข้าใจความหมายของ AI" เลนส์จะไม่เพียงแค่จับพิกเซลอีกต่อไป โดยจะแสดง "ความหมาย" ออกมา โดยระบุรอยแตกบนสะพานโดยอัตโนมัติ หรือกรองรถที่กำลังเคลื่อนที่ออกจากแผนที่ ในเกมฟิสิกส์บนที่สูงนี้ เรากำลังผลักดันขอบเขตการมองเห็นของสิ่งที่เป็นไปได้ภายใต้โดมแห่งท้องฟ้าอย่างต่อเนื่อง
