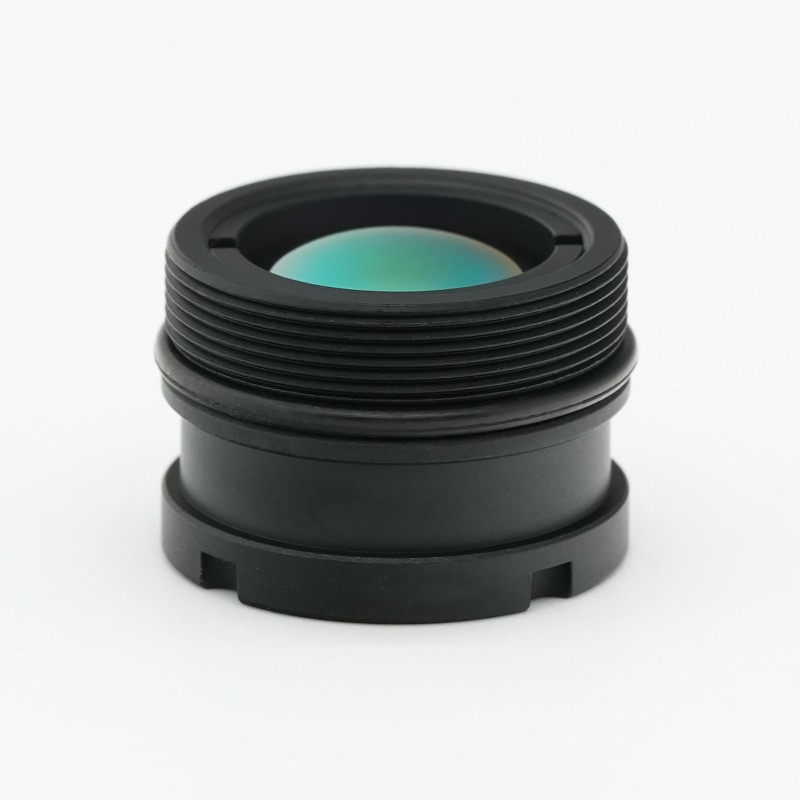

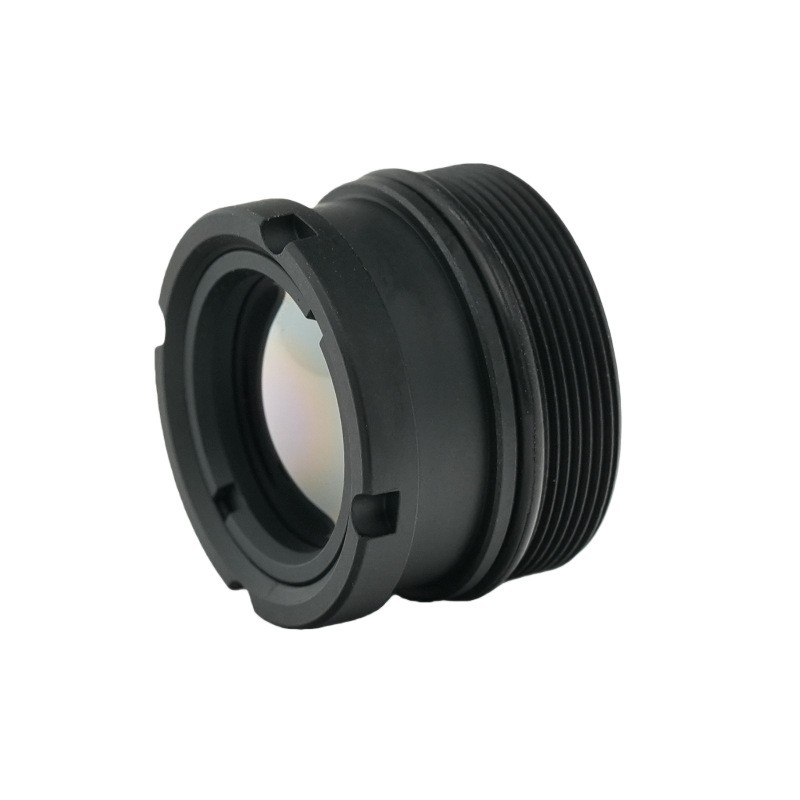

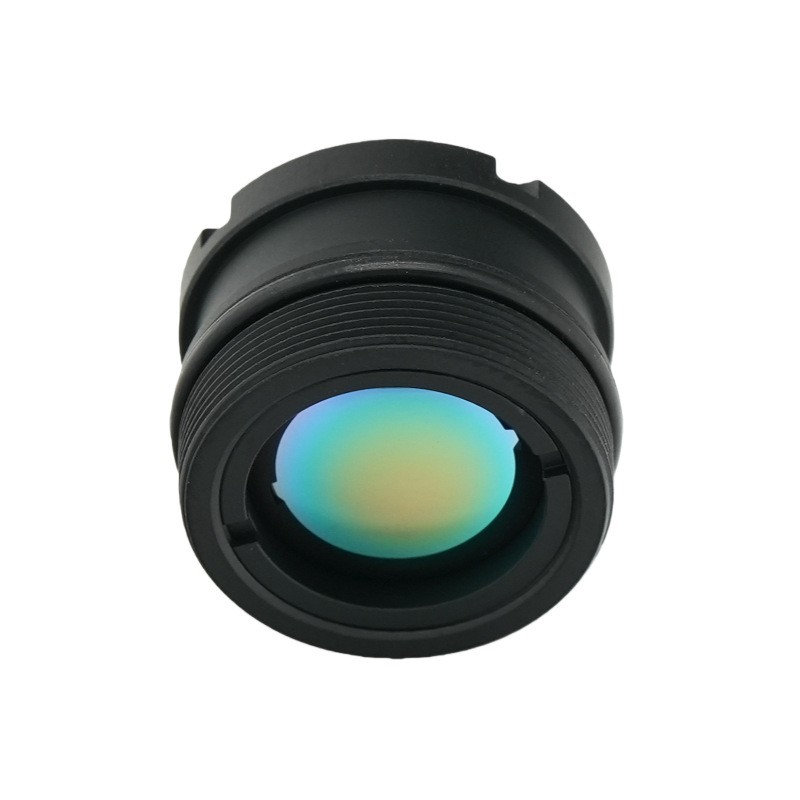

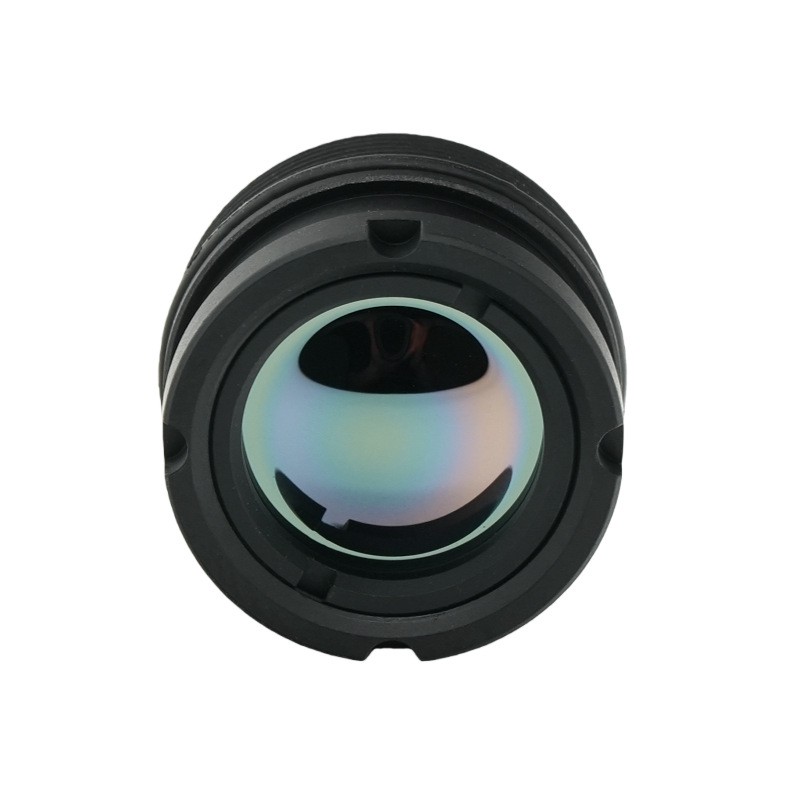

เลนส์ถ่ายภาพความร้อนทางยาวโฟกัส 9.1 มม

ข้อมูลสรุปเกี่ยวกับผลิตภัณฑ์

เลนส์อินฟราเรดคลื่นยาวระดับพรีเมียมนี้ผลิตโดยเทคโนโลยีออพติคัล BOSHI มอบประสิทธิภาพการถ่ายภาพที่โดดเด่นในฐานะโซลูชันเลนส์ความร้อนที่ไม่มีการระบายความร้อนระดับสูง นี้เลนส์ถ่ายภาพความร้อนโดดเด่นด้วยทางยาวโฟกัส 9.1 มม. พร้อมรูรับแสง F1.0 ขนาดใหญ่พิเศษ และเข้ากันได้ดีกับตัวตรวจจับ 640×512 ที่มีระยะพิกเซล 12μm มาพร้อมกับการเคลือบ HD และการป้องกัน IP67 สำหรับองค์ประกอบออปติคัลด้านหน้า ทำให้มีการส่งผ่านข้อมูลสูงผ่านแถบคลื่นทำงานขนาด 8-12μm เมาท์ M17×0.5 ขนาดกะทัดรัดรองรับระยะโฟกัสตั้งแต่ 3 เมตรไปจนถึงระยะอนันต์ โดยจะรักษาเอาต์พุตออปติคอลที่เสถียรภายในช่วงอุณหภูมิ -40°C ถึง +80°C และให้แสงสว่างสัมพัทธ์สูงควบคู่ไปกับการบิดเบือนที่ควบคุมได้ เหมาะกับการใช้งานภาคสนามทุกสภาพอากาศ และทำหน้าที่เป็นแกนออปติคอลในอุดมคติสำหรับอุปกรณ์กล้องถ่ายภาพความร้อนแบบพกพาขนาดกะทัดรัด ครอบคลุมการตรวจสอบทางอุตสาหกรรมตลอดจนสถานการณ์การตรวจสอบความปลอดภัย

รายละเอียดสินค้าโดยละเอียด

พารามิเตอร์

1. พารามิเตอร์ประสิทธิภาพออปติคอล เลนส์อินฟราเรดคลื่นยาวนี้ใช้ทางยาวโฟกัส 9.1 มม. และ F1.0 F‑number ความยาวคลื่นในการทำงานอยู่ในช่วงคลื่นอินฟราเรดคลื่นยาวมาตรฐาน 8-12μm มุมมองแนวทแยงถึง 62.4 องศา มุมมองแนวนอนถึง 48.1 องศา และมุมมองแนวตั้งถึง 38.5 องศา การกำหนดค่าขอบเขตการมองเห็นดังกล่าวทำให้เลนส์ถ่ายภาพความร้อนมีความสามารถในการสังเกตพื้นที่กว้างที่ทรงพลัง การออกแบบรูรับแสงขนาดใหญ่ช่วยรวบรวมรังสีอินฟราเรดที่เพียงพอภายใต้สภาวะแวดล้อมที่ซับซ้อน

2. พารามิเตอร์การจับคู่เครื่องตรวจจับ เทคโนโลยีออปติคัล BOSHI เพิ่มประสิทธิภาพเลนส์ระบายความร้อนที่ไม่มีการระบายความร้อนนี้สำหรับตัวตรวจจับ 640×512 ที่มีระยะพิกเซล 12μm โครงสร้างทางแสงตรงกับโมดูลเซ็นเซอร์ความร้อนขนาดกะทัดรัดกระแสหลักในตลาด รอยเท้าทางแสงจะสอดคล้องกับพื้นผิวเป้าหมายของเครื่องตรวจจับ เพื่อให้เล่นได้เต็มที่กับประสิทธิภาพความละเอียดของเครื่องตรวจจับ และหลีกเลี่ยงขอบมืดของภาพหรือการสูญเสียความละเอียดที่เกิดจากความไม่ตรงกัน

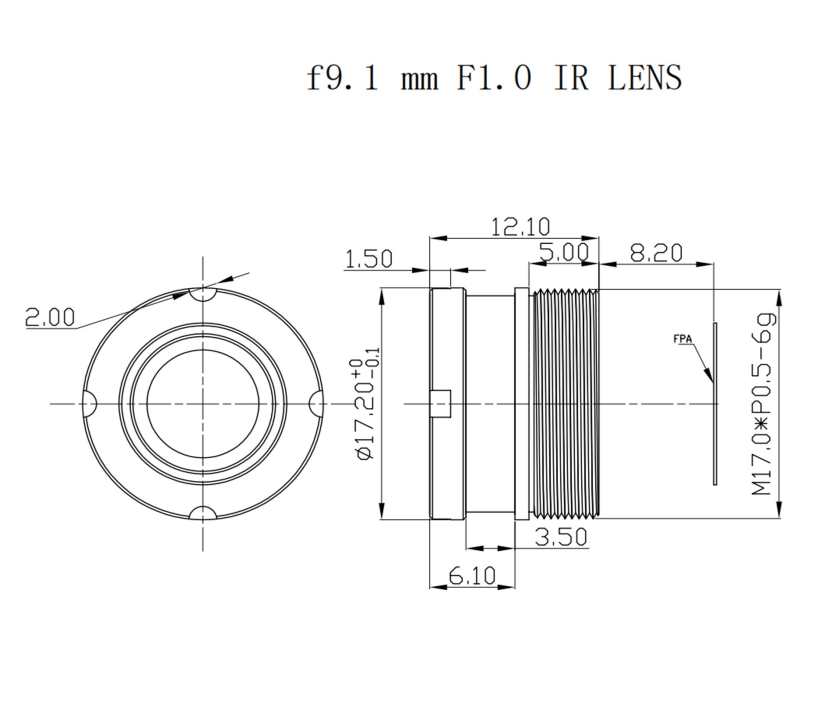

3. พารามิเตอร์ทางกลและสิ่งแวดล้อม ผลิตภัณฑ์นี้ใช้ตัวยึดแบบเกลียว M17×0.5 เพื่อให้ประกอบกลไกได้สะดวก ช่วงโฟกัสครอบคลุม 3 เมตรถึงระยะอนันต์ และตรงตามข้อกำหนดการตรวจจับสำหรับทั้งเป้าหมายระยะใกล้และระยะไกล ช่วงอุณหภูมิในการทำงานตั้งแต่ −40°C ถึง +80°C เพื่อปรับให้เข้ากับสภาพอากาศสุดขั้วที่หลากหลาย องค์ประกอบออปติคัลด้านหน้ามีระดับการป้องกันน้ำและฝุ่นระดับ IP67 เพื่อป้องกันฝุ่นและน้ำจากการบุกรุกจากสภาพแวดล้อมภายนอก

4. ตัวชี้วัดคุณภาพแสง การส่งผ่านแสงของสิ่งนี้เลนส์ถ่ายภาพความร้อนสำเร็จไม่ต่ำกว่าร้อยละ 90 การส่องสว่างสัมพัทธ์จะอยู่เหนือ 84 เปอร์เซ็นต์ และค่าความผิดเพี้ยนจะคงต่ำกว่าลบ 10 เปอร์เซ็นต์ พื้นผิวแสงที่สัมผัสถูกประมวลผลด้วยการเคลือบ HD การส่งผ่านข้อมูลสูงจะช่วยลดการสูญเสียสัญญาณอินฟราเรด การส่องสว่างสัมพัทธ์ที่ดีรับประกันการกระจายความสว่างที่สม่ำเสมอสำหรับภาพแบบเต็มเฟรม ความบิดเบี้ยวที่ควบคุมได้จะช่วยลดความผิดปกติของภาพในมุมมองภาพมุมกว้าง

ข้อดีด้านประสิทธิภาพ

1.ข้อได้เปรียบของรูรับแสง F1.0 ขนาดใหญ่พิเศษ รูรับแสงขนาดใหญ่ F1.0 ของเลนส์อินฟราเรดคลื่นยาวนี้รวบรวมพลังงานรังสีอินฟราเรดได้มากขึ้น ภายใต้สภาพแวดล้อมการทำงานที่อุณหภูมิต่ำและรังสีต่ำ ความไวในการถ่ายภาพได้รับการปรับปรุงอย่างโดดเด่น และระยะการตรวจจับที่มีประสิทธิภาพก็ได้รับการส่งเสริมมากขึ้น เทคโนโลยีออปติคอล BOSHI ดำเนินการจำลองออพติคอลซ้ำๆ สำหรับโครงสร้างรูรับแสง เพื่อรักษาสมดุลความสามารถในการรับแสงและประสิทธิภาพการควบคุมความคลาดเคลื่อน

2. การส่งผ่านข้อมูลสูงและข้อได้เปรียบในการเคลือบ HD การเคลือบ HD บนพื้นผิวที่เปิดโล่งทำให้มีการส่งผ่านแสงมากกว่า 90 เปอร์เซ็นต์สำหรับเลนส์ความร้อนที่ไม่มีการระบายความร้อนนี้ ชั้นเคลือบจะยับยั้งเอฟเฟกต์การสะท้อนของพื้นผิวได้อย่างมีประสิทธิภาพ คอนทราสต์ของภาพได้รับการปรับปรุง และการรบกวนของภาพโกสต์ลดลง พลังงานอินฟราเรดน้อยลงจะสูญเสียไปในระหว่างกระบวนการส่งสัญญาณ และเพิ่มสัญญาณอินฟราเรดที่ถูกต้องเข้าสู่ตัวตรวจจับ

3. ความได้เปรียบในการส่องสว่างของขอบที่ดีเยี่ยม การส่องสว่างสัมพัทธ์ที่สูงกว่า 84 เปอร์เซ็นต์ทำให้ประสิทธิภาพความสว่างแม้ทั่วทั้งกรอบภาพ ผลิตภัณฑ์เลนส์ถ่ายภาพความร้อนมุมกว้างจำนวนมากประสบปัญหามุมมืดอย่างเห็นได้ชัดที่ขอบเฟรม เลนส์ถ่ายภาพความร้อนนี้เอาชนะข้อบกพร่องดังกล่าวด้วยการปรับเลย์เอาต์ออปติคอลให้เหมาะสม และรับประกันรายละเอียดที่ชัดเจนสำหรับพื้นที่สังเกตส่วนขอบ

4.ข้อได้เปรียบด้านโครงสร้างกันน้ำด้านหน้า IP67 องค์ประกอบออปติคอลด้านหน้ามีมาตรฐานการป้องกัน IP67 ฝุ่นและน้ำกระเด็นไม่สามารถส่งผลกระทบต่อส่วนประกอบออปติกภายใน ผู้ใช้อาจปรับใช้เลนส์นี้สำหรับการใช้งานกลางแจ้งทุกสภาพอากาศโดยไม่ต้องกำหนดค่ากรอบป้องกันเพิ่มเติม การออกแบบโครงสร้างช่วยลดต้นทุนการรวมระบบสำหรับอุปกรณ์กล้องถ่ายภาพความร้อนเทอร์มินัล

5. ข้อได้เปรียบในการปรับตัวของอุณหภูมิในวงกว้าง เลนส์อินฟราเรดคลื่นยาวนี้รักษาประสิทธิภาพการถ่ายภาพที่เสถียรตั้งแต่ -40°C ถึง +80°C ผลิตภัณฑ์นี้มีกลไกระงับการพร่ามัวจากความร้อนที่มีประสิทธิภาพ เมื่ออุณหภูมิแวดล้อมเปลี่ยนแปลงอย่างมาก ขอบเขตการพร่ามัวจากความร้อนจะยังคงอยู่ที่ระดับต่ำ ไม่จำเป็นต้องปรับโฟกัสแบบแมนนวลบ่อยๆ อีกต่อไปสำหรับอุปกรณ์ที่ติดตั้งเลนส์ระบายความร้อนที่ไม่มีการระบายความร้อนนี้

6. ข้อได้เปรียบของอินเทอร์เฟซเมาท์ M17 × 0.5 ขนาดกะทัดรัด ตัวยึดแบบเกลียว M17 × 0.5 มีพื้นที่ยึดติดขนาดเล็ก นำเสนอความสะดวกสบายที่ยอดเยี่ยมสำหรับงานบูรณาการของกล้องถ่ายภาพความร้อนขนาดเล็ก อุปกรณ์น้ำหนักบรรทุกของโดรน และอุปกรณ์ระบายความร้อนแบบพกพา สามารถควบคุมปริมาตรและน้ำหนักของผลิตภัณฑ์เทอร์มินอลได้ดีในขณะที่ยังคงรักษาประสิทธิภาพการมองเห็นไว้

ฟิลด์แอปพลิเคชัน

1. สถานการณ์การรักษาความปลอดภัยและการเฝ้าระวังปริมณฑล เลนส์ถ่ายภาพความร้อนนี้เหมาะกับงานป้องกันชายแดนกลางแจ้ง การตรวจสอบปริมณฑลของโรงงาน และงานเตือนภัยล่วงหน้าที่ไซต์งานโดยไม่ได้รับการดูแล สามารถตรวจจับเป้าหมายผู้บุกรุกภายใต้สภาวะความมืดสนิทโบชิ ออพติคอลเทคโนโลยีสั่งสมประสบการณ์โปรเจ็กต์อันยาวนานเพื่อการพัฒนาเลนส์ที่เน้นความปลอดภัย เลนส์อินฟราเรดคลื่นยาวนี้ทำหน้าที่เป็นส่วนประกอบทางแสงหลักสำหรับผลิตภัณฑ์กล้องถ่ายภาพความร้อนที่แจ้งเตือนล่วงหน้าในขอบเขตจำนวนมาก

2. สถานการณ์การบำรุงรักษาเชิงคาดการณ์ทางอุตสาหกรรม เมื่อติดตั้งเลนส์ระบายความร้อนที่ไม่มีการระบายความร้อนนี้ อุปกรณ์กล้องถ่ายภาพความร้อนจะช่วยให้งานตรวจสอบความร้อนสำหรับอุปกรณ์ไฟฟ้า งานตรวจสอบอุณหภูมิท่อ และงานวินิจฉัยข้อบกพร่องทางกลเกิดความร้อนสูงเกินไป พนักงานสามารถระบุความเสี่ยงของอุปกรณ์ที่ซ่อนอยู่ได้ล่วงหน้าผ่านข้อมูลการกระจายอุณหภูมิที่เลนส์ถ่ายภาพความร้อนบันทึกไว้ เพื่อให้สามารถทราบถึงการบำรุงรักษาเชิงคาดการณ์และลดการสูญเสียการปิดเครื่องโดยไม่คาดคิด

3. สถานการณ์น้ำหนักบรรทุกของยานพาหนะทางอากาศไร้คนขับ เลนส์อินฟราเรดคลื่นยาวนี้ทำหน้าที่สำรวจความร้อนทางอากาศ การป้องกันไฟป่า และภารกิจค้นหาและกู้ภัย เมาท์ M17×0.5 ขนาดกะทัดรัดช่วยให้เลนส์ปรับพื้นที่การติดตั้งที่จำกัดของน้ำหนักบรรทุกของโดรน การป้องกันระดับ IP67 ช่วยให้การทำงานมีเสถียรภาพภายใต้สภาพแวดล้อมการทำงานทางอากาศกลางแจ้ง คุณสมบัติขอบเขตการมองเห็นกว้างรองรับการสแกนพื้นที่ภาคพื้นดินขนาดใหญ่

4. สถานการณ์จำลองอุปกรณ์ถ่ายภาพความร้อนแบบมือถือ เลนส์ถ่ายภาพความร้อนนี้ใช้ได้กับกล้องถ่ายภาพความร้อนดับเพลิงแบบพกพา อุปกรณ์กู้ภัยฉุกเฉิน และเครื่องมือตรวจจับการสูญเสียพลังงานในอาคาร อุปกรณ์พกพานำเสนอข้อกำหนดที่เข้มงวดเกี่ยวกับปริมาตรและน้ำหนักของส่วนประกอบ เลนส์ระบายความร้อนที่มีโครงสร้างขนาดกะทัดรัดไม่ระบายความร้อนเข้ากันกับแนวคิดการออกแบบผลิตภัณฑ์แบบมือถือ และให้เอาต์พุตการถ่ายภาพความร้อนที่เชื่อถือได้สำหรับผู้ปฏิบัติงานภาคสนาม

5. สถานการณ์การมองเห็นด้วยความร้อนที่ติดตั้งในยานพาหนะ เลนส์อินฟราเรดคลื่นยาวนี้รองรับฟังก์ชันการมองเห็นตอนกลางคืนของยานยนต์และการถ่ายภาพเสริมสำหรับการขับขี่แบบออฟโรด โดยให้เอาต์พุตภาพที่ถูกต้องภายใต้สภาพการขับขี่ที่มืดสนิท และช่วยเหลือผู้ขับขี่ในการระบุสิ่งกีดขวางบนถนนและอันตรายที่อาจเกิดขึ้นในกระบวนการขับรถตอนกลางคืน เกรด IP67 สามารถรับมือกับสภาพอากาศที่ซับซ้อนระหว่างที่รถวิ่งได้

6. การสังเกตสัตว์ป่าและสถานการณ์การติดตามติดตามสิ่งแวดล้อม เลนส์ถ่ายภาพความร้อนนี้สนับสนุนการตรวจสอบจำนวนสัตว์ การเตือนภัยล่วงหน้าเกี่ยวกับไฟป่า และงานวิจัยทางนิเวศวิทยากลางแจ้ง โดยจับสัญญาณรังสีความร้อนของเป้าหมายที่เป็นสัตว์ป่าโดยไม่มีแหล่งกำเนิดแสงเพิ่มเติม เลนส์ทำงานได้อย่างเสถียรในสภาพแวดล้อมเปิดโล่งพร้อมรองรับการป้องกัน IP67 และการปรับอุณหภูมิได้กว้าง
