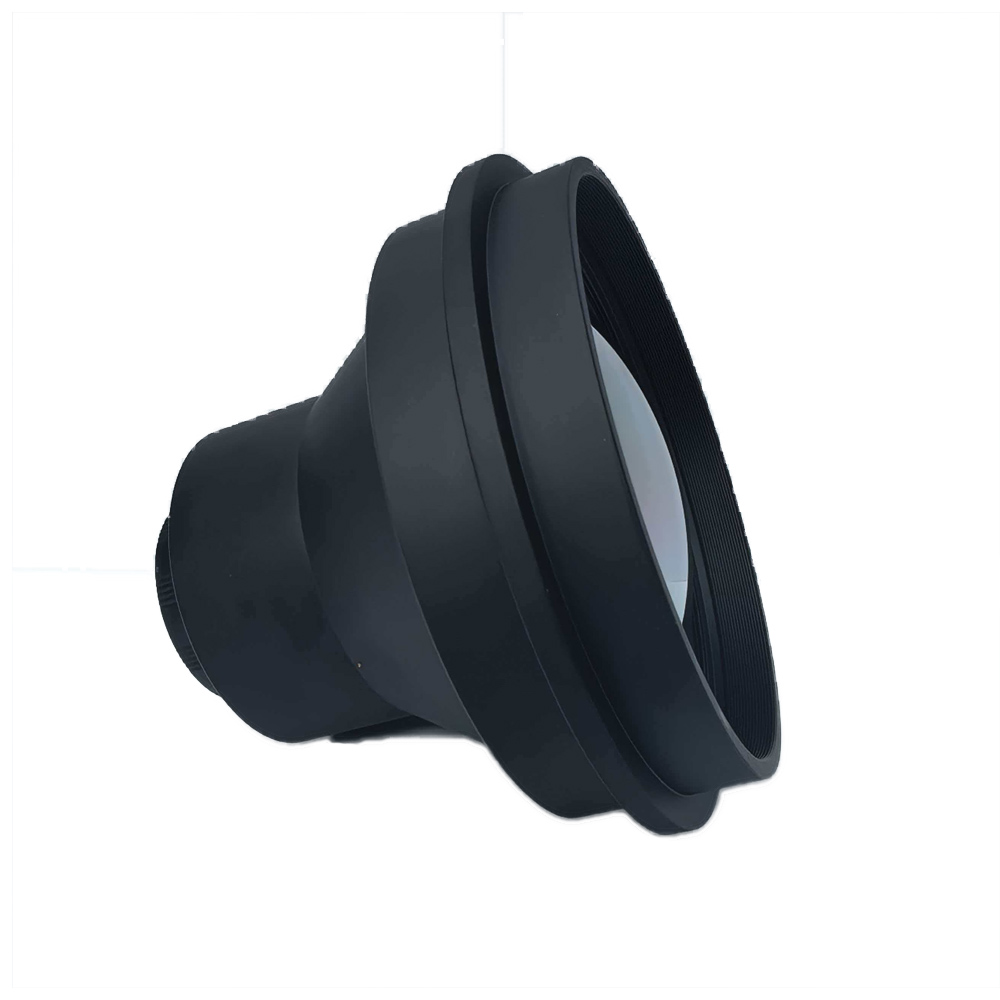

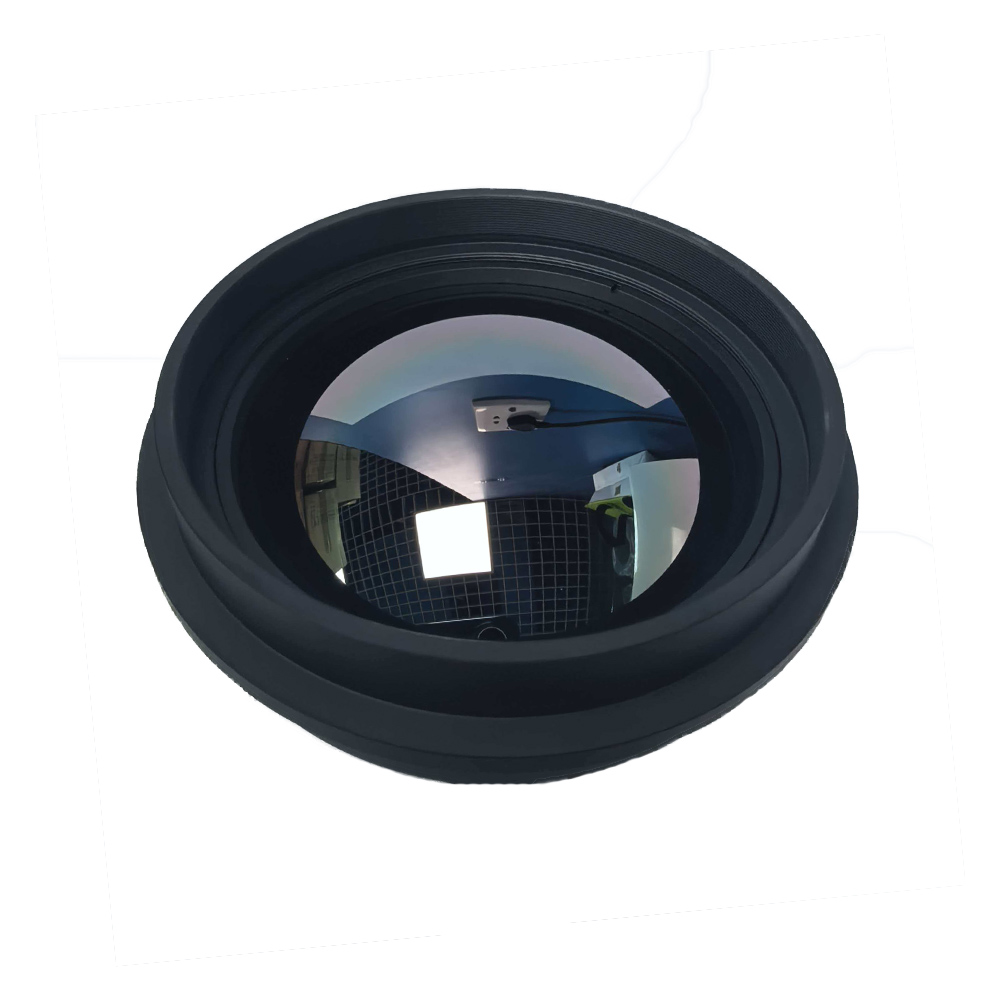

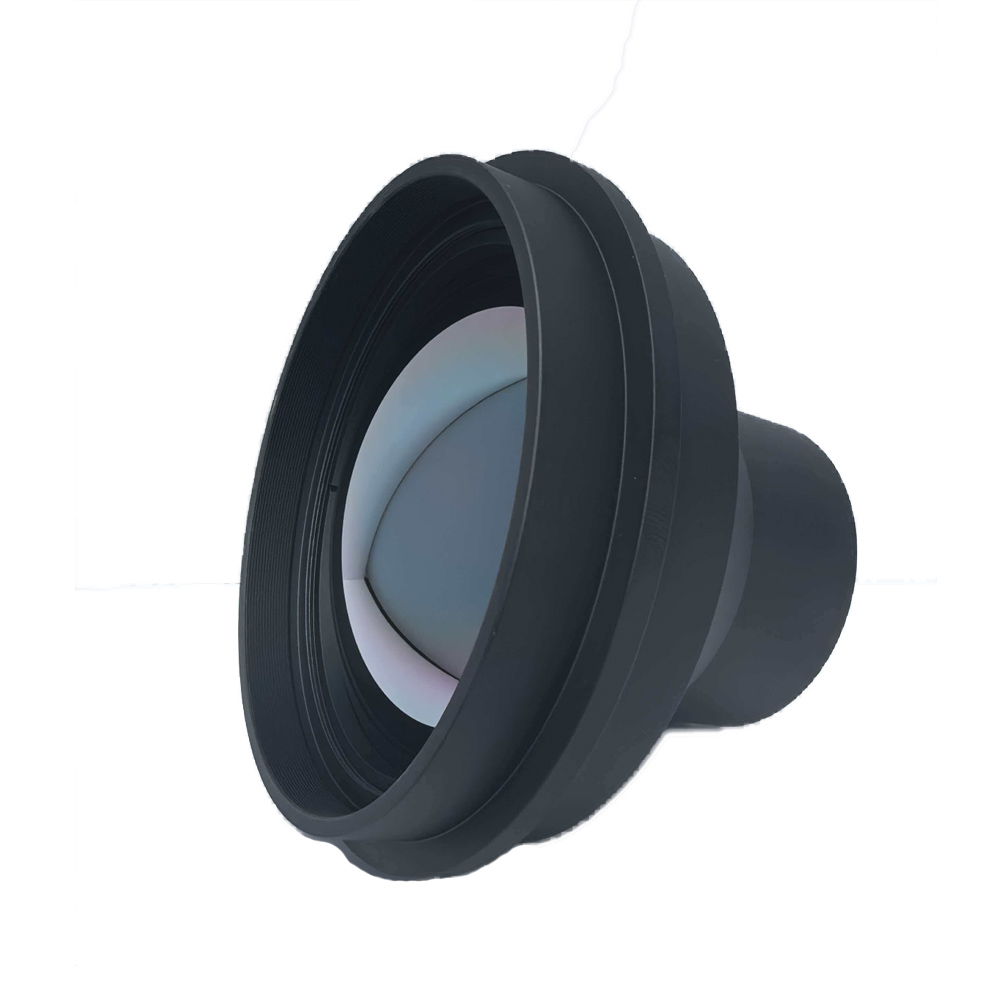

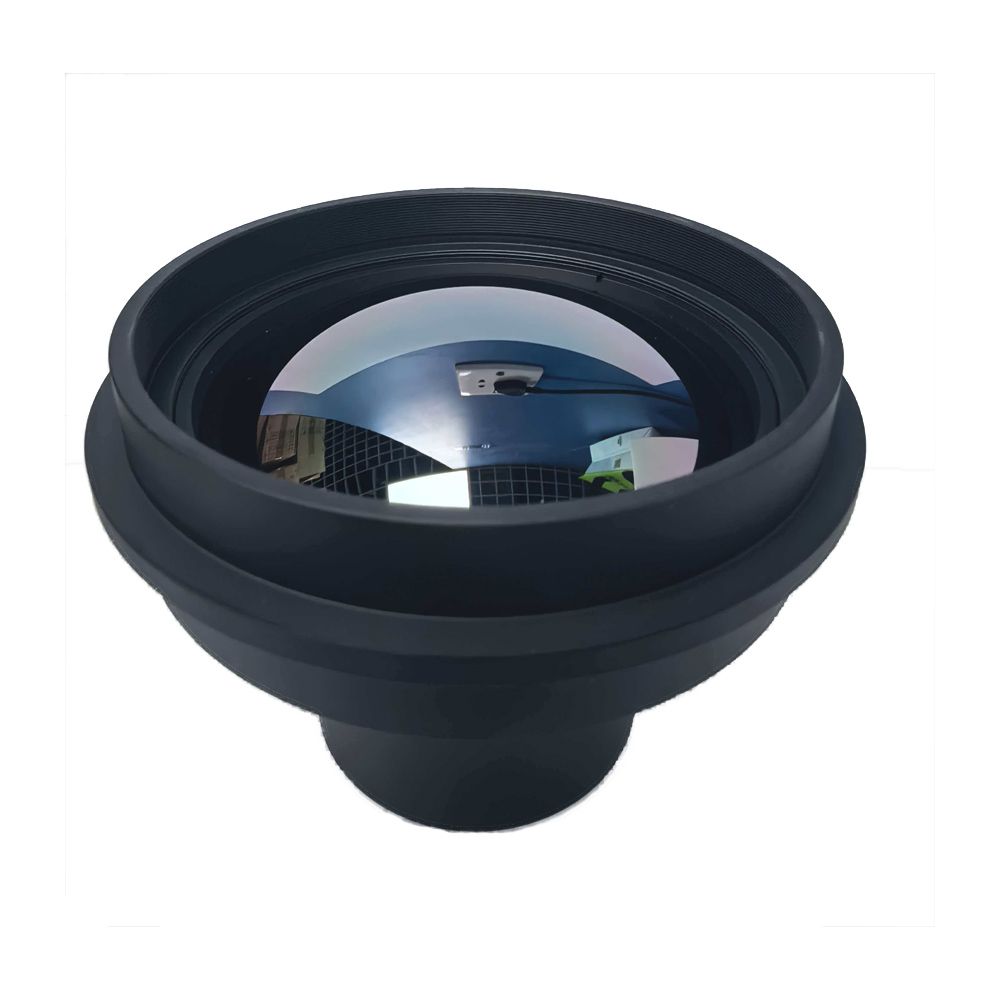

เลนส์ถ่ายภาพความร้อน 75 มม

คำอธิบายโดยย่อของผลิตภัณฑ์

เลนส์ถ่ายภาพความร้อนประสิทธิภาพสูงขนาด 75 มม. นี้ได้รับการพัฒนาและผลิตโดยเซี่ยงไฮ้ SILK Optical Technology CO., LTD,ปรับให้เหมาะสมสำหรับเครื่องตรวจจับอินฟราเรดขนาด 640×512, 17μm เพื่อให้เอาต์พุตภาพอินฟราเรดคลื่นยาวที่คมชัด ด้วยการออกแบบรูรับแสงขนาดใหญ่ F1.0 เลนส์ระบายความร้อน F1.0 นี้ให้การกระจายความร้อนแบบออปติคัลที่เชื่อถือได้โดยไม่ต้องใช้ชิ้นส่วนโฟกัสไฟฟ้าเพิ่มเติม จึงรักษาคุณภาพของภาพที่เสถียรภายใน 40 ℃ ~ + 80 ℃ สภาพแวดล้อมการทำงานที่รุนแรง

ด้วยการเคลือบออพติกแบบสัมผัส HD การส่งผ่านสูงถึง 88% และการส่องสว่างสัมพัทธ์มากกว่า 96% เลนส์อินฟราเรดนี้คืนความสว่างที่สม่ำเสมอตลอดทั้งขอบเขตการมองเห็น ในขณะที่ความผิดเพี้ยนต่ำ 0.85% จะช่วยลดความเบี่ยงเบนทางเรขาคณิตของภาพให้เหลือน้อยที่สุด การติดตั้งแบบกลไก M34×0.75 ช่วยให้มั่นใจในการประกอบที่รวดเร็วและมั่นคง และระดับการกันน้ำขององค์ประกอบด้านหน้า IP67 ช่วยให้สามารถกันฝุ่นและกันความชื้นได้เป็นอย่างดี เลนส์ถ่ายภาพความร้อนที่มีโครงสร้างกะทัดรัดมีน้ำหนักเพียงประมาณ 475 กรัม เหมาะกับการใช้งานร่วมกับอุปกรณ์สังเกตการณ์อินฟราเรดต่างๆ ShangHai SILK Optical Technology CO., LTD ควบคุมทุกขั้นตอนการผลิตอย่างเข้มงวด ทำให้เลนส์อินฟราเรดนี้เป็นแกนแสงที่เชื่อถือได้สำหรับงานสังเกตและติดตามความร้อนกลางแจ้ง

คำอธิบายรายละเอียดสินค้า

การวิเคราะห์พารามิเตอร์

ทางยาวโฟกัสและรูรับแสง:ทางยาวโฟกัส 75 มม. จับคู่กับรูรับแสงขนาดใหญ่ F1.0 รูรับแสงที่ใหญ่ขึ้นจะรวบรวมรังสีอินฟราเรดได้มากขึ้น ช่วยเพิ่มอัตราส่วนสัญญาณต่อเสียงรบกวนได้อย่างมากสำหรับการถ่ายภาพอินฟราเรดในสภาวะแสงน้อย

ความเข้ากันได้ของเครื่องตรวจจับ:เข้ากันได้อย่างลงตัวกับเครื่องตรวจจับอินฟราเรดแบบไม่ระบายความร้อนขนาด 640×512,17μm โดยให้ขอบเขตการมองเห็น 8.3°(H) ×6.6°(V) สำหรับการสังเกตระยะไกลปานกลาง

โครงสร้างแสง:ใช้การออกแบบการลดความร้อนแบบออปติคัล ช่วยลดการโฟกัสจากความร้อนที่เกิดจากการแกว่งของอุณหภูมิที่กว้าง ไม่จำเป็นต้องใช้กลไกการโฟกัสที่ขับเคลื่อนด้วยมอเตอร์

การเคลือบด้วยแสงและดัชนีออปโต:การเคลือบเลนส์แบบสัมผัส HD ให้การส่งผ่านข้อมูล 88%; การส่องสว่างสัมพัทธ์> 96% ช่วยให้มั่นใจได้ถึงความสว่างของภาพที่สม่ำเสมอ ควบคุมความผิดเพี้ยนเพียง 0.85% เพื่อการถ่ายภาพสมจริงในฉาก

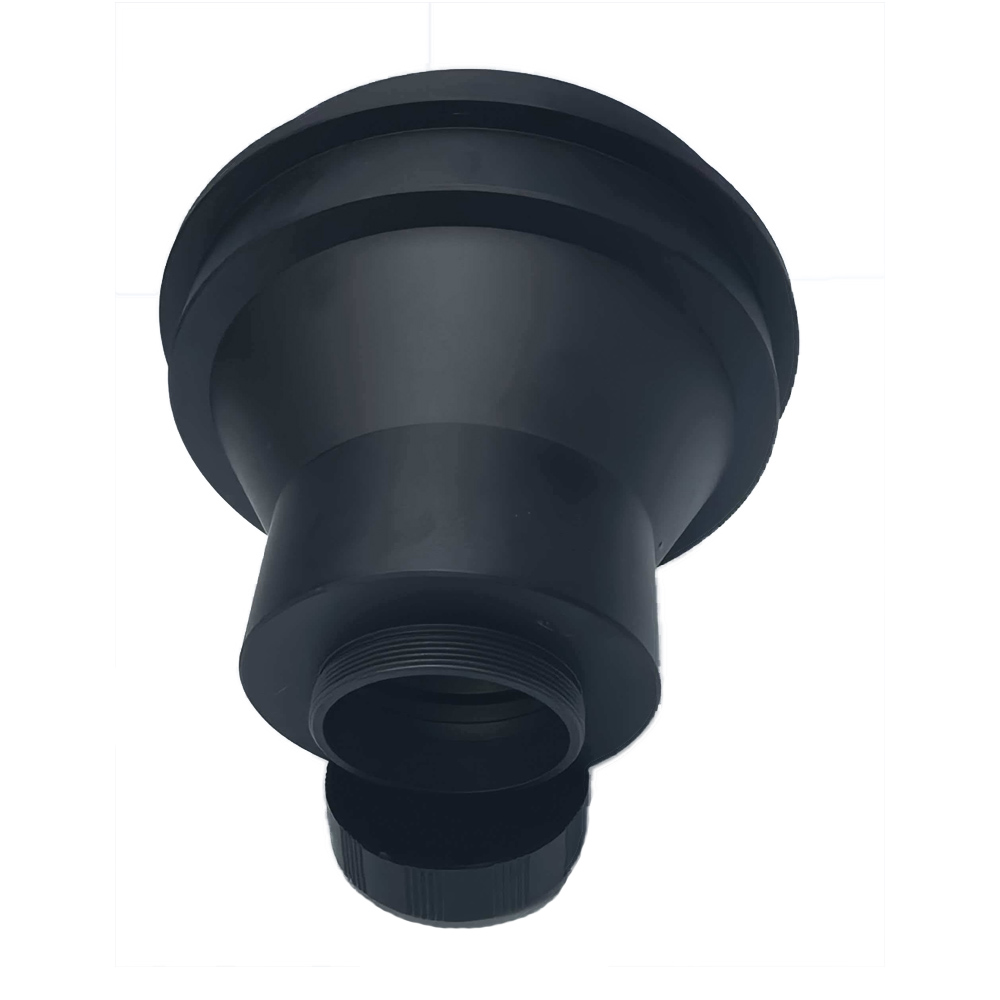

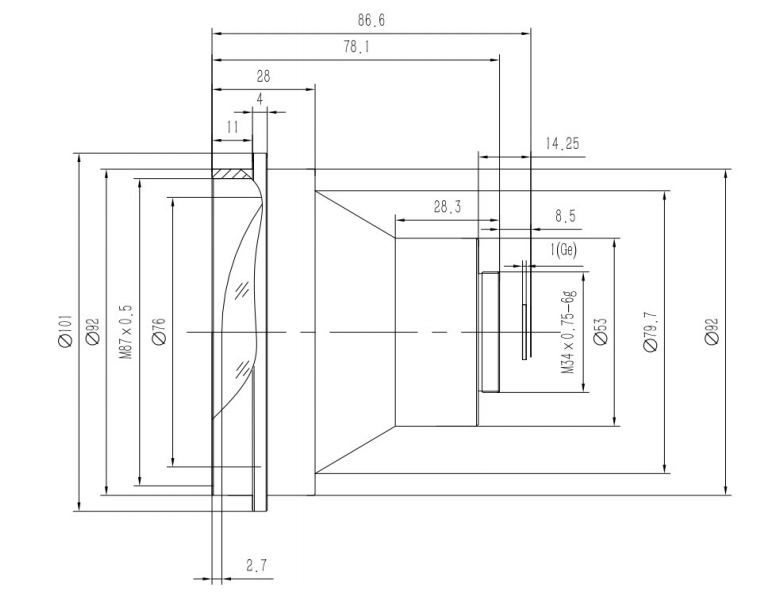

เครื่องกลและสิ่งแวดล้อม:เมาท์มาตรฐาน M34 × 0.75 เพื่อการติดตั้งง่าย ระดับการป้องกันทางเข้าขององค์ประกอบด้านหน้า IP67; อุณหภูมิในการทำงาน -40 ℃~+80 ℃; น้ำหนักสุทธิ ~475g สำหรับการรวมระบบน้ำหนักเบา

ข้อดีด้านประสิทธิภาพ

การถ่ายภาพ Athermal ที่เสถียร:เลนส์ถ่ายภาพความร้อนนี้ใช้เทคโนโลยีการลดความร้อนด้วยแสงแบบพาสซีฟจาก ShangHai SILK Optical Technology CO., LTD. ช่วยให้โฟกัสได้คมชัดตั้งแต่-40°C ถึง +80°C หลีกเลี่ยงความเสี่ยงความล้มเหลวในการโฟกัสแบบอิเล็กทรอนิกส์ ลดการใช้พลังงานทั้งระบบ และอัตราความล้มเหลวของกลไก

ประสิทธิภาพออปติคัลที่เหนือกว่า:การเคลือบการส่งผ่านแสงสูงบนเลนส์อินฟราเรดนี้รับประกันการป้อนพลังงานอินฟราเรดที่เพียงพอ การส่องสว่างสัมพัทธ์มากกว่า 96% ช่วยป้องกันมุมที่มืด ความบิดเบี้ยวต่ำพิเศษ 0.85% ช่วยหลีกเลี่ยงการเสียรูปของรูปร่างเป้าหมายเพื่อการวัดและการจดจำเป้าหมายที่แม่นยำ

การปรับตัวต่อสิ่งแวดล้อมที่ทนทาน:เกรดกันน้ำขององค์ประกอบด้านหน้า IP67 ปกป้องแกนเลนส์จากฝุ่น ฝน และน้ำกระเซ็น โครงสร้างที่แข็งแกร่งของเลนส์ระบายความร้อน F1.0 นี้ปรับให้เข้ากับสภาพอากาศกลางแจ้งที่รุนแรงได้

บูรณาการระบบที่สะดวก:อินเทอร์เฟซมาตรฐาน M34×0.75 รองรับการติดตั้งเชิงกลอย่างรวดเร็ว การออกแบบให้มีน้ำหนักเบา 475 กรัม ช่วยลดภาระน้ำหนักบรรทุกสำหรับอุปกรณ์อินฟราเรดแบบพกพาที่ติดตั้งในยานพาหนะ ทางอากาศ และแบบพกพา

คุณภาพการผลิตที่เชื่อถือได้:ShangHai SILK Optical Technology CO., LTD ดำเนินการออกแบบด้านการมองเห็น การประกอบเลนส์ และการสอบเทียบประสิทธิภาพภายในบริษัท เลนส์เครื่องตรวจจับขนาด 17μm แต่ละตัวต้องผ่านวงจรอุณหภูมิที่เข้มงวดและการตรวจสอบด้วยแสงก่อนส่งมอบ

ฟิลด์แอปพลิเคชัน

การรักษาความปลอดภัยชายแดนและปริมณฑล:เลนส์ถ่ายภาพความร้อนนี้เหมาะกับกล้องเฝ้าระวังความร้อนแบบคงที่สำหรับการแจ้งเตือนขอบเขตระยะไกล ตรวจจับผู้บุกรุกทั้งกลางวันและกลางคืนในความมืดสนิท

การสังเกตความร้อนจากยานพาหนะ:เลนส์ระบายความร้อน F1.0 ใช้สำหรับระบบตรวจสอบอินฟราเรดออนบอร์ด ทำการตรวจจับอันตรายบนท้องถนนภายใต้สภาพอากาศเลวร้าย เช่น หมอกและกลางคืน

น้ำหนักบรรทุกของระบบไร้คนขับ:เลนส์อินฟราเรดประสิทธิภาพสูงนี้เป็นส่วนประกอบออปติคอลหลักสำหรับพ็อดอินฟราเรด UAV รองรับการลาดตระเวนระยะปานกลาง การเตือนภัยล่วงหน้าเรื่องไฟป่า และการตรวจติดตามชีวิตสัตว์ป่า

การตรวจสอบอุณหภูมิอุตสาหกรรม:จับคู่กับเครื่องตรวจจับอินฟราเรด 640×512 สำหรับการคัดกรองอุณหภูมิอุปกรณ์ไฟฟ้า การตรวจสอบสภาพเตาเผาในสถานการณ์อุตสาหกรรมหนัก

อุปกรณ์สังเกตความร้อนแบบพกพา:เลนส์เครื่องตรวจจับ 17μm นี้รวมอยู่ในกล้องตาข้างเดียวจับความร้อนแบบมือถือสำหรับการค้นหาและกู้ภัย การทำงานภาคสนามกลางแจ้งภายใต้สภาพอากาศที่ซับซ้อน
