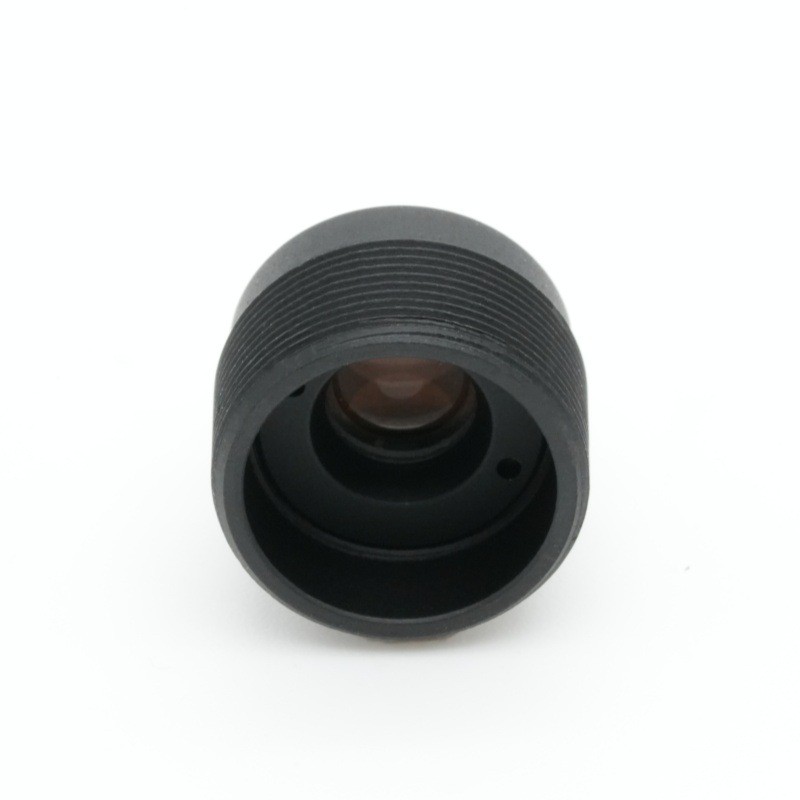

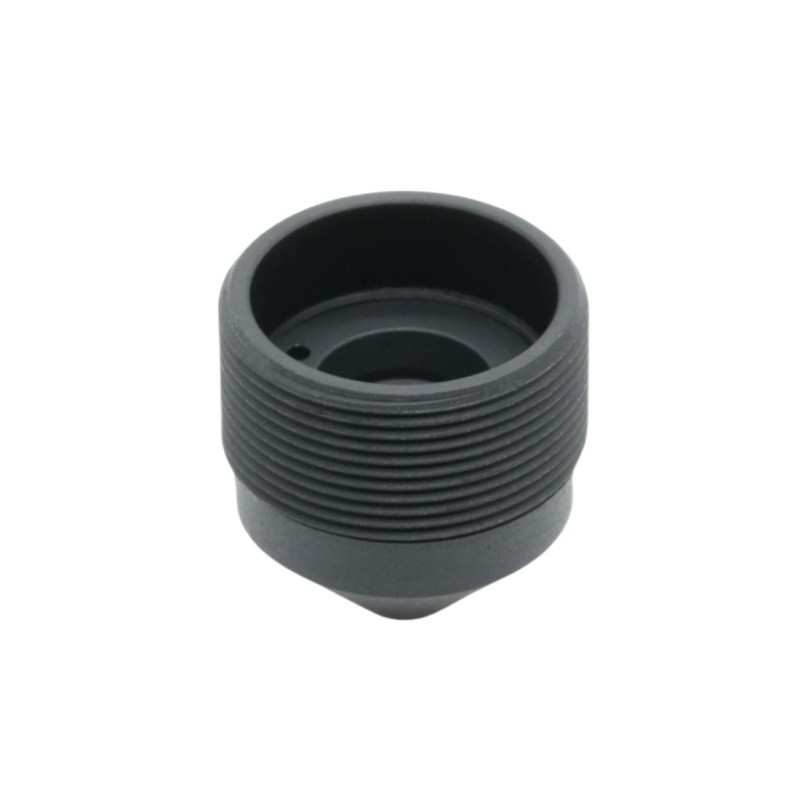

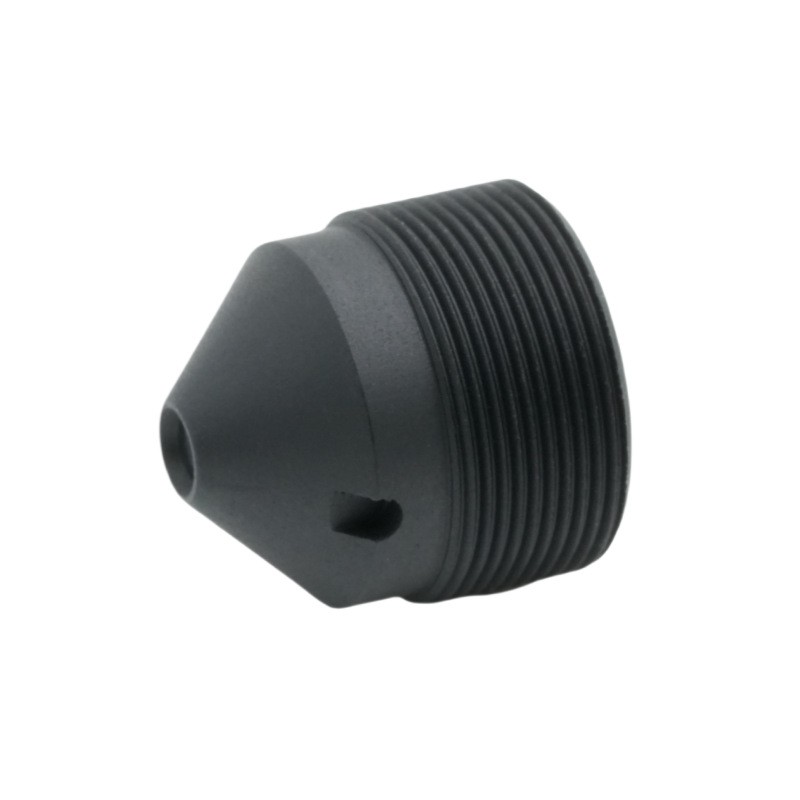

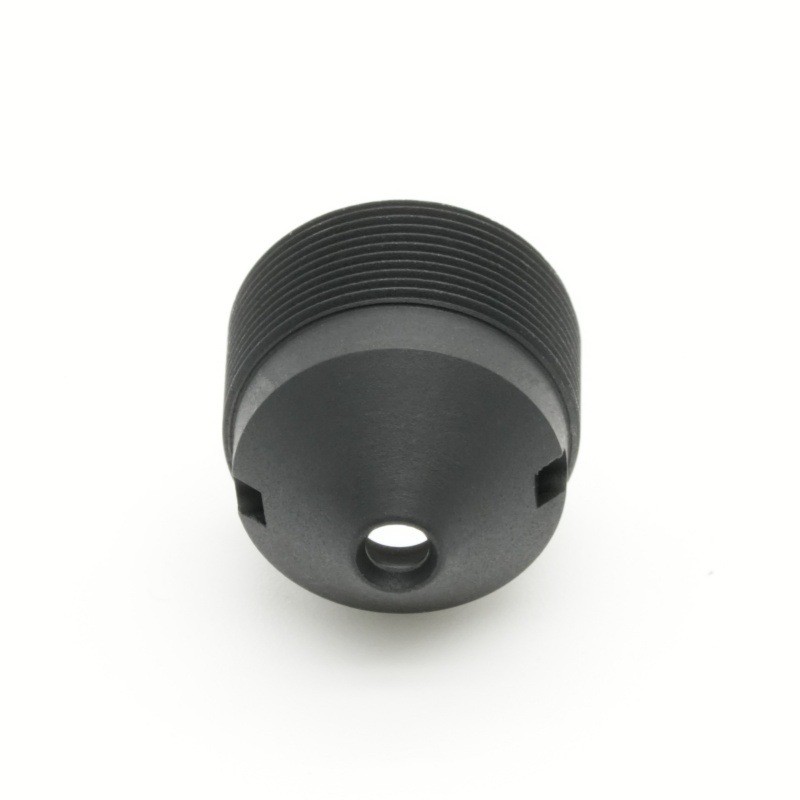

เลนส์โคน 6.2 มม

ข้อมูลสรุปเกี่ยวกับผลิตภัณฑ์

เลนส์โฟกัสคงที่ 6.2 มม. ความน่าเชื่อถือสูงผลิตโดยเทคโนโลยีออพติคัล BOSHI สร้างขึ้นโดยมีจุดประสงค์สำหรับโครงการรักษาความปลอดภัย OEM จำนวนมาก ซึ่งได้รับการปรับให้เหมาะสมตามมาตรฐานเลนส์รูปแบบ 1/2.7 นิ้ว เลนส์ขนาดเล็กกะทัดรัดนี้มาพร้อมกับรูรับแสงคงที่ F2.6 ให้ความสมดุลที่ดีระหว่างประสิทธิภาพการรวบรวมแสงและความชัดลึกที่ใช้งานได้จริงสำหรับการใช้งานเลนส์เฝ้าระวังระยะกลาง เนื่องจากเป็นเลนส์บอร์ด M7 ระดับมืออาชีพ จึงใช้การออกแบบเลนส์มุมรังสีหัวหน้าต่ำภายใต้ 15° จับคู่กับประสิทธิภาพของเลนส์ที่ให้แสงสว่างสัมพัทธ์สูง เพื่อลดขอบมืดและการเปลี่ยนสี ซึ่งเป็นจุดบกพร่องทั่วไปสำหรับส่วนประกอบกล้อง IP ขนาดเล็กราคาประหยัด โดยให้ขอบเขตการมองเห็นแนวทแยง 74 องศาสำหรับวัตถุที่จดจำได้และการระบุร่างกายมนุษย์ พร้อมด้วยความทนทานต่อวงกลมรูปภาพที่กว้างขวางเพื่อดูดซับความเบี่ยงเบนของการประกอบระหว่างการผลิตโมดูลความเร็วสูง เทคโนโลยีออปติคอล BOSHI ดำเนินการตรวจสอบความถูกต้องทางแสงและกลไกแบบเต็มชุดสำหรับเลนส์บอร์ดรักษาความปลอดภัย OEM ทุกตัว เพื่อให้มั่นใจถึงการถ่ายภาพที่สอดคล้องกันตลอด 24 ชั่วโมงในฮาร์ดแวร์ตรวจสอบเชิงพาณิชย์ในร่มและที่อยู่อาศัย ปรับต้นทุนให้เหมาะสมสำหรับสายการประกอบอัตโนมัติ โดยทำหน้าที่เป็นส่วนประกอบออปติกที่ได้รับการพิสูจน์แล้วสำหรับกล้อง Wi-Fi, โมดูล IP ขนาดกะทัดรัด และอุปกรณ์เฝ้าระวังทั่วไป

รายละเอียดสินค้าโดยละเอียด

การวิเคราะห์พารามิเตอร์

- เลนส์โฟกัสคงที่ 6.2 มม. (EFL 6.2±5%):ทางยาวโฟกัสคงที่ปานกลางนี้ได้รับการปรับเทียบโดยเฉพาะสำหรับเลนส์เฝ้าระวังระยะกลาง ไม่กว้างเกินไปจนทำให้เกิดความผิดเพี้ยนของขอบอย่างมาก และไม่แคบเกินไปจนจำกัดการครอบคลุมของฉาก สำหรับความสูงในการตรวจสอบแบบติดผนังทั่วไป ความยาวโฟกัสนี้ทำให้สามารถจดจำรูปร่างของมนุษย์และสินค้าภายในระยะสังเกต 3-8 ม. ได้อย่างชัดเจน เหมาะสำหรับทางเข้า สำนักงาน และห้องขายปลีก โดยหลีกเลี่ยงการสูญเสียประสิทธิภาพของเลนส์คอมแพคมุมกว้างพิเศษหรือเลนส์เทเลโฟโต้

- รูรับแสงคงที่ F2.6 (F/NO 2.6±5%):ข้อกำหนดม่านตาคงที่ที่ใช้งานได้จริงสำหรับสถานการณ์การเฝ้าระวังรายวัน รูรับแสงคงที่ F2.6 นี้ให้การรับแสงที่เสถียรภายใต้แสงโดยรอบภายในอาคารตามปกติ ขณะเดียวกันก็รักษาระยะชัดลึกที่น่าพอใจ วัตถุหลายชิ้นในระยะห่างที่แตกต่างกันภายในเฟรมสามารถรักษาความคมชัดได้พร้อมๆ กัน ช่วยลดความเสี่ยงที่จะหลุดโฟกัสที่เกิดจากรูรับแสงขนาดใหญ่เกินไปในออปติกขนาดเล็กขนาดกะทัดรัด

- การเพิ่มประสิทธิภาพเลนส์รูปแบบ 1/2.7 นิ้ว:ระบบออพติคอลทั้งหมดได้รับการจำลองและปรับแต่งสำหรับเซ็นเซอร์ขนาด 1/2.7 นิ้ว วงกลมภาพสูงสุด Ø7.0 มม. ให้ระยะขอบด้านความปลอดภัยที่เพียงพอเกินกว่าพื้นที่ใช้งานของเซ็นเซอร์ เมื่อประกอบเลนส์บอร์ด M7 นี้เข้ากับโมดูลกล้อง การชดเชยตำแหน่งเล็กน้อยจากอุปกรณ์ SMT อัตโนมัติจะไม่สร้างขอบภาพมืดเชิงกล ซึ่งจะช่วยเพิ่มผลผลิตจำนวนมากให้กับลูกค้า OEM ของกล้องโดยตรง

- ข้อกำหนดด้านมุมมอง:74° เส้นทแยงมุม / 62° แนวนอน /33.5° แนวตั้ง การสอบเทียบมุมที่เน้นความปลอดภัยในโลกแห่งความเป็นจริง แนวนอน 62° ครอบคลุมความต้องการในการตรวจสอบติดผนังในสำนักงานและร้านค้าส่วนใหญ่ มุมแนวตั้งเหมาะกับความสูงในการติดตั้งมาตรฐาน โดยไม่เปลืองทรัพยากรพิกเซลบนเพดานหรือพื้นที่พื้นดินที่ไม่มีประโยชน์

- เลนส์มุมรังสีหัวหน้าต่ำ (CRA ＜15°):คุณสมบัติการแข่งขันหลักประการหนึ่งสำหรับส่วนประกอบกล้อง IP ขนาดเล็ก เลนส์คอมแพคราคาประหยัดจำนวนมากมาพร้อมกับค่า CRA สูง ซึ่งทำให้เกิดสีเพี้ยนที่มุม ความไวลดลง และความสว่างที่ไม่สม่ำเสมอเมื่อจับคู่กับเซ็นเซอร์ CMOS ทั่วไป การออกแบบนี้ควบคุมได้ต่ำกว่า 15° จึงช่วยลดข้อบกพร่องด้านการมองเห็นดังกล่าวได้อย่างมาก

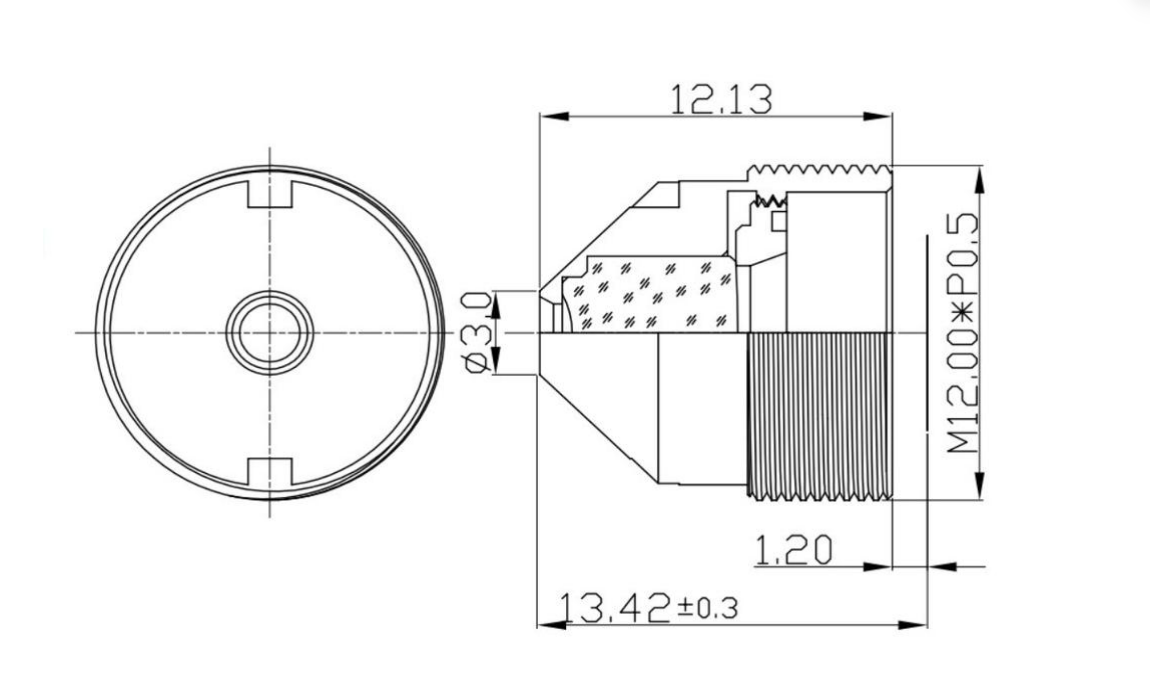

- ข้อมูลจำเพาะทางกลไกสำหรับเลนส์บอร์ด M7:TTL:13.42±0.3มม.; BFL:6.5±0.2มม. การควบคุมความทนทานอย่างเข้มงวดต่อความยาวแทร็กทั้งหมดและความยาวโฟกัสด้านหลัง ขนาดกะทัดรัดรองรับการออกแบบโมดูลขนาดเล็กที่มีการบูรณาการสูง ความคลาดเคลื่อนทางกลไกที่แน่นหนารับประกันเอาท์พุตออปติคอลที่ทำซ้ำได้ หลังจากการขันสกรูเข้าแบบอัตโนมัติสำหรับการสั่งซื้อเลนส์บอร์ดรักษาความปลอดภัย OEM

- ดัชนีการบิดเบือนและการส่องสว่าง:ความเพี้ยนของทีวี-12.00%, ความส่องสว่างสัมพัทธ์ 58.0% ความบิดเบี้ยวที่ปรับแต่งโดยแอปพลิเคชันสำหรับการบันทึกวิดีโอกล้องวงจรปิด โดยไม่มีการขยายฉากที่ผิดธรรมชาติ ประสิทธิภาพของเลนส์รับแสงสัมพัทธ์สูง 58.0% รักษาความสว่างที่ยอมรับได้ที่มุมภาพ ช่วยลดภาระอัลกอริธึม ISP ในการแก้ไขขอบมืด

ข้อได้เปรียบด้านประสิทธิภาพหลักโดยเทคโนโลยีออปติคอล BOSHI

1. การผสมผสานระหว่างเลนส์โฟกัสคงที่ 6.2 มม. และรูรับแสงคงที่ F2.6 ช่วยให้เกิดความสามารถด้านออปติคัลที่สมดุลสำหรับออปติกเฝ้าระวังช่วงกลาง โดยทำงานอย่างต่อเนื่องภายใต้สภาพแวดล้อมในเวลากลางวันที่สว่างไสวและในอาคารที่มีแสงสลัว ปลดปล่อยศักยภาพในการถ่ายภาพของเลนส์รูปแบบ 1/2.7 นิ้วได้อย่างเต็มที่ โดยไม่ต้องพึ่งการแก้ไขซอฟต์แวร์ ISP มากเกินไป

2. เนื่องจากเป็นเลนส์ขนาดเล็กกะทัดรัดที่มีวงกลมภาพขนาดใหญ่ 7.0 มม. เลนส์บอร์ด M7 นี้จึงสงวนความทนทานต่อความผิดพลาดในการประกอบ การเบี่ยงเบนตำแหน่งเล็กน้อยระหว่างการประกอบโมดูลมวลจะไม่ทำให้เกิดมุมที่มืด ส่งผลให้อัตราข้อบกพร่องลดลงสำหรับผู้ผลิตกล้อง OEM

3. คุณสมบัติของเลนส์มุมรังสีหัวหน้าต่ำในตัวทำงานร่วมกับการวัดเลนส์ที่มีแสงสว่างสัมพัทธ์สูง ความสว่างจากศูนย์กลางถึงมุมและความสม่ำเสมอของสีได้รับการดูแลอย่างดี มันแก้ปัญหาการแรเงามุมและจุดปวดสีดริฟท์ได้อย่างมีประสิทธิภาพซึ่งสร้างปัญหาให้กับส่วนประกอบกล้องไอพีขนาดเล็กที่แข่งขันกันมากมาย

4. มิติทางกลที่ปรับให้เหมาะสมสำหรับขั้นตอนการทำงานการผลิตจำนวนมากแบบอัตโนมัติ BOSHI Optical Technology ดำเนินการตรวจสอบการสุ่มตัวอย่างดัชนีแสงและขนาดทางกลสำหรับเลนส์บอร์ดรักษาความปลอดภัย OEM แต่ละชุด รับประกันประสิทธิภาพของผลิตภัณฑ์ที่สม่ำเสมอสำหรับโครงการเฝ้าระวัง OEM และ ODM ในปริมาณมาก

5. ความบิดเบี้ยวของทีวีที่สมดุลและการส่องสว่างที่ขอบช่วยลดข้อกำหนดสำหรับอัลกอริธึมการแก้ไขภาพจำนวนมาก กล้องที่รวมเข้ากับเลนส์นี้สามารถส่งสัญญาณภาพจากกล้องวงจรปิดตามธรรมชาติได้ ซึ่งช่วยประหยัดทรัพยากรการประมวลผลชิปสำหรับฟังก์ชันอื่นๆ

กำหนดเป้าหมายสถานการณ์การใช้งาน

1. อุปกรณ์เฝ้าระวังในร่มเชิงพาณิชย์: กล้องกันขโมยสำหรับร้านค้าปลีก โมดูลตรวจสอบในสำนักงาน กล้อง IP ขนาดกะทัดรัดในล็อบบี้และทางเดิน เลนส์บอร์ดรักษาความปลอดภัย OEM นี้สร้างขึ้นเพื่อใช้เป็นเลนส์เฝ้าระวังระยะกลาง เข้ากับเลนส์รูปแบบ 1/2.7 นิ้วได้อย่างลงตัว เนื่องจากเป็นส่วนประกอบของกล้อง IP ขนาดเล็กที่ผ่านการรับรอง จึงให้รายละเอียดวัตถุและร่างกายมนุษย์ที่ชัดเจนสำหรับโซนสาธารณะขนาดกลาง

2. อุปกรณ์รักษาความปลอดภัยบ้านอัจฉริยะ: กล้องตรวจสอบ Wi-Fi ในครัวเรือน โมดูลกล้องเสริมทางเข้าอาคาร ด้วยโครงสร้างออปติกขนาดเล็กกะทัดรัดและคุณลักษณะของเลนส์มุมรังสีหัวหน้าต่ำ เลนส์บอร์ด M7 จึงเหมาะกับฮาร์ดแวร์กล้องในบ้านที่มีพื้นที่จำกัด

3. ระบบวิชันซิสเต็มแบบฝังขนาดเล็ก: กล้องเสริมควบคุมการเข้าถึง โมดูลรวบรวมภาพขนาดเล็กที่ใช้อินเทอร์เฟซ M7 เลนส์โฟกัสคงที่ 6.2 มม. ให้กำลังขยายที่เหมาะสมสำหรับการสังเกตวัตถุระยะสั้นถึงระยะกลาง

4. โครงการกล้องวงจรปิด OEM จำนวนมาก: กล้องรักษาความปลอดภัยแบบอะนาล็อกและ IP ที่ผลิตจำนวนมาก เทคโนโลยีออปติคัล BOSHI มอบโซลูชันออพติคอลที่คุ้มค่า เลนส์รูรับแสงคงที่ F2.6 นี้สามารถรวมเข้ากับฮาร์ดแวร์กล้องสำเร็จรูปสำหรับแบรนด์ผลิตภัณฑ์รักษาความปลอดภัยระดับโลก
