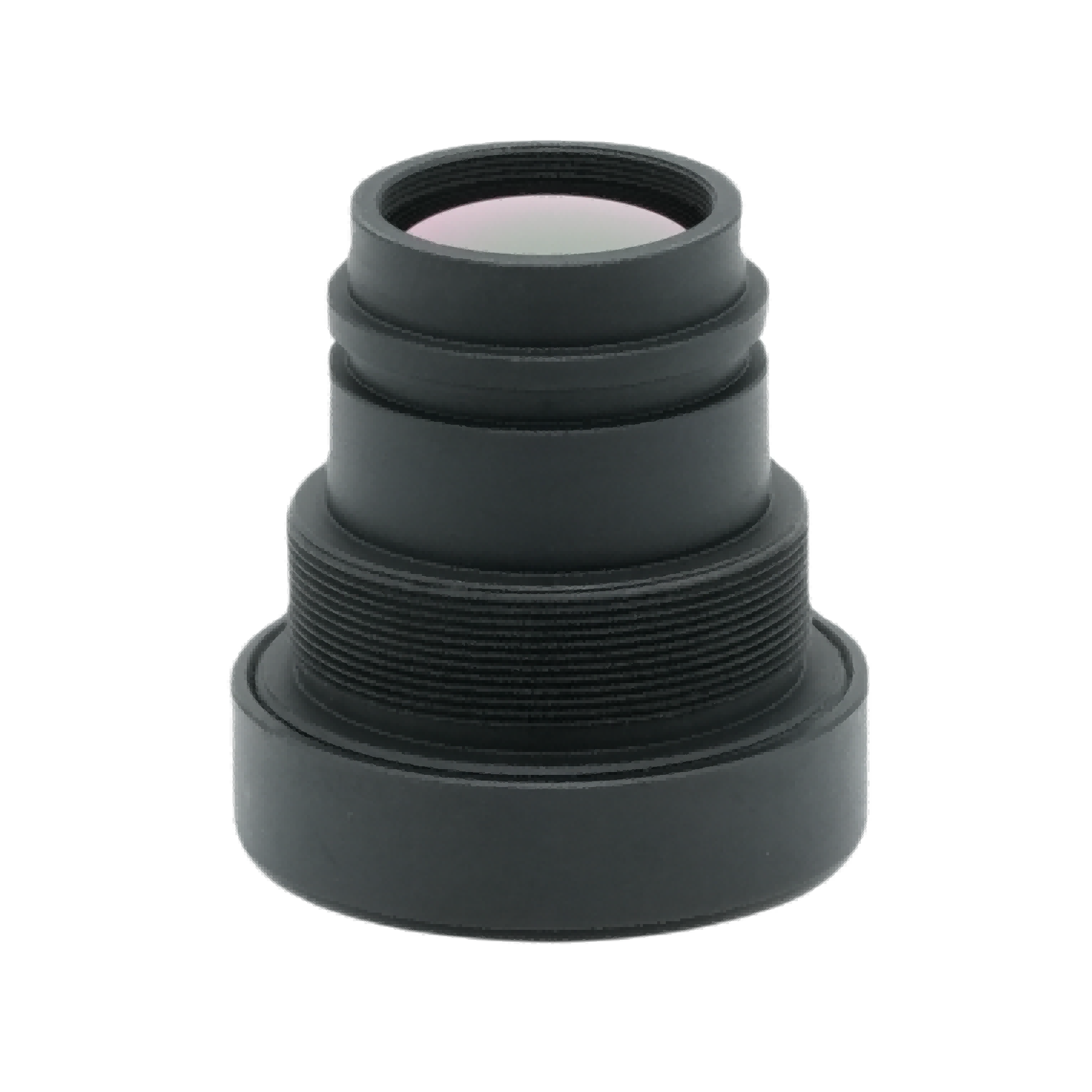

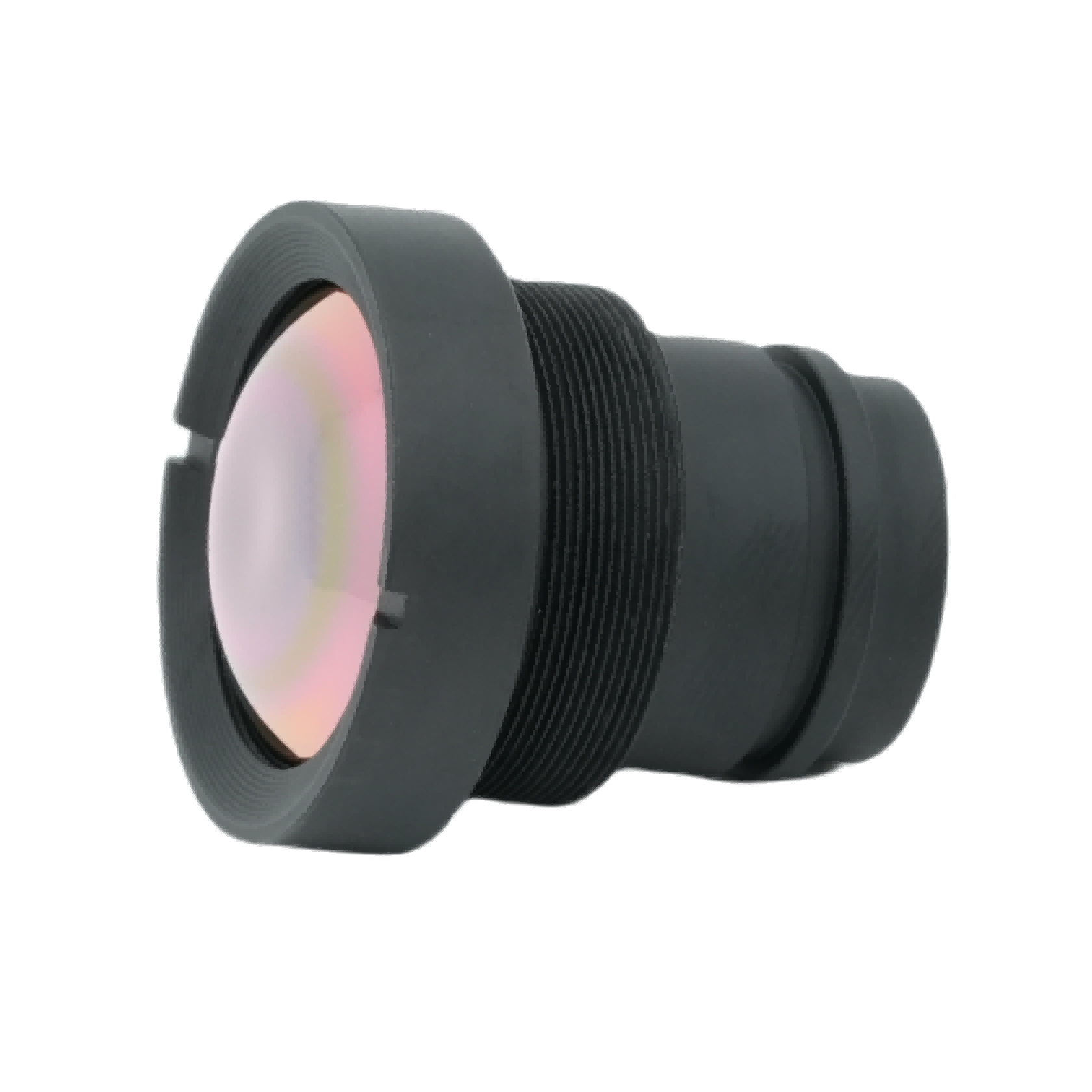

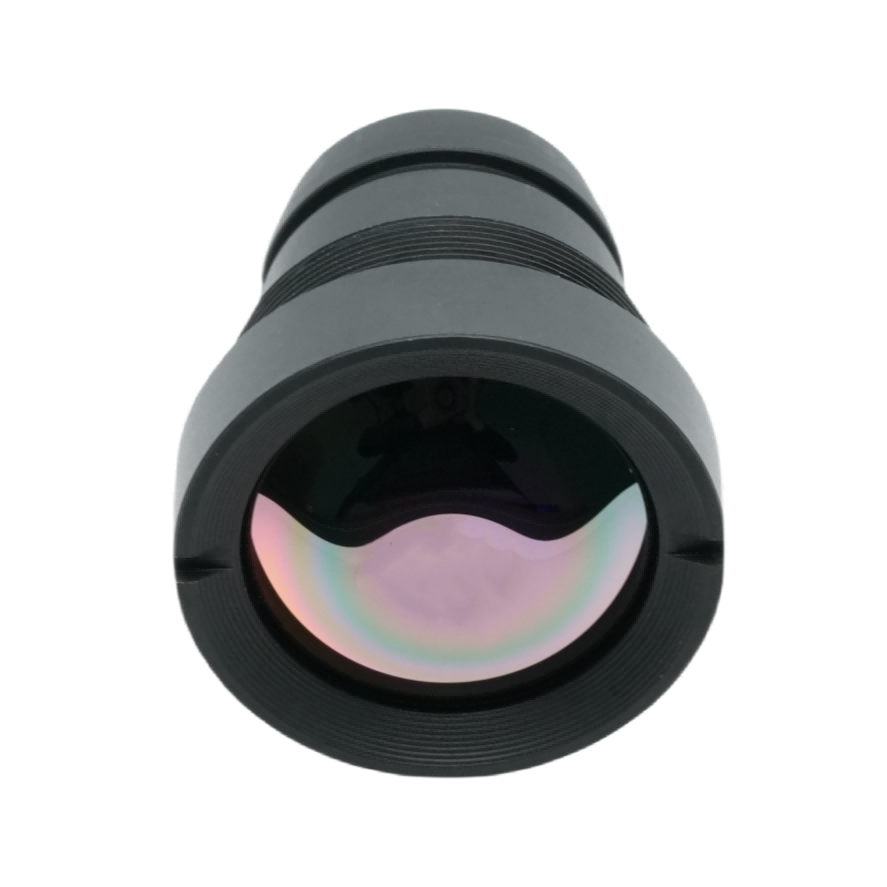

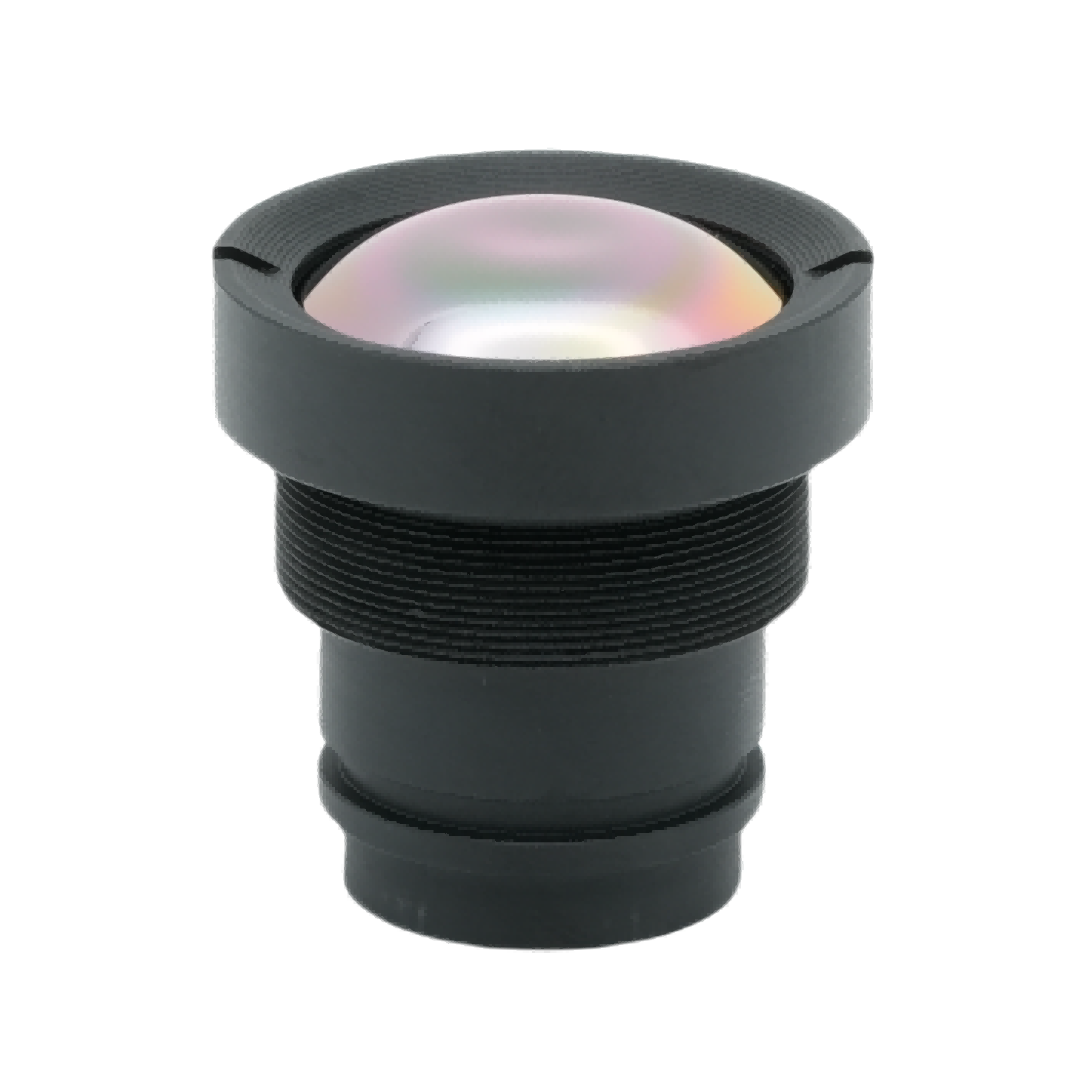

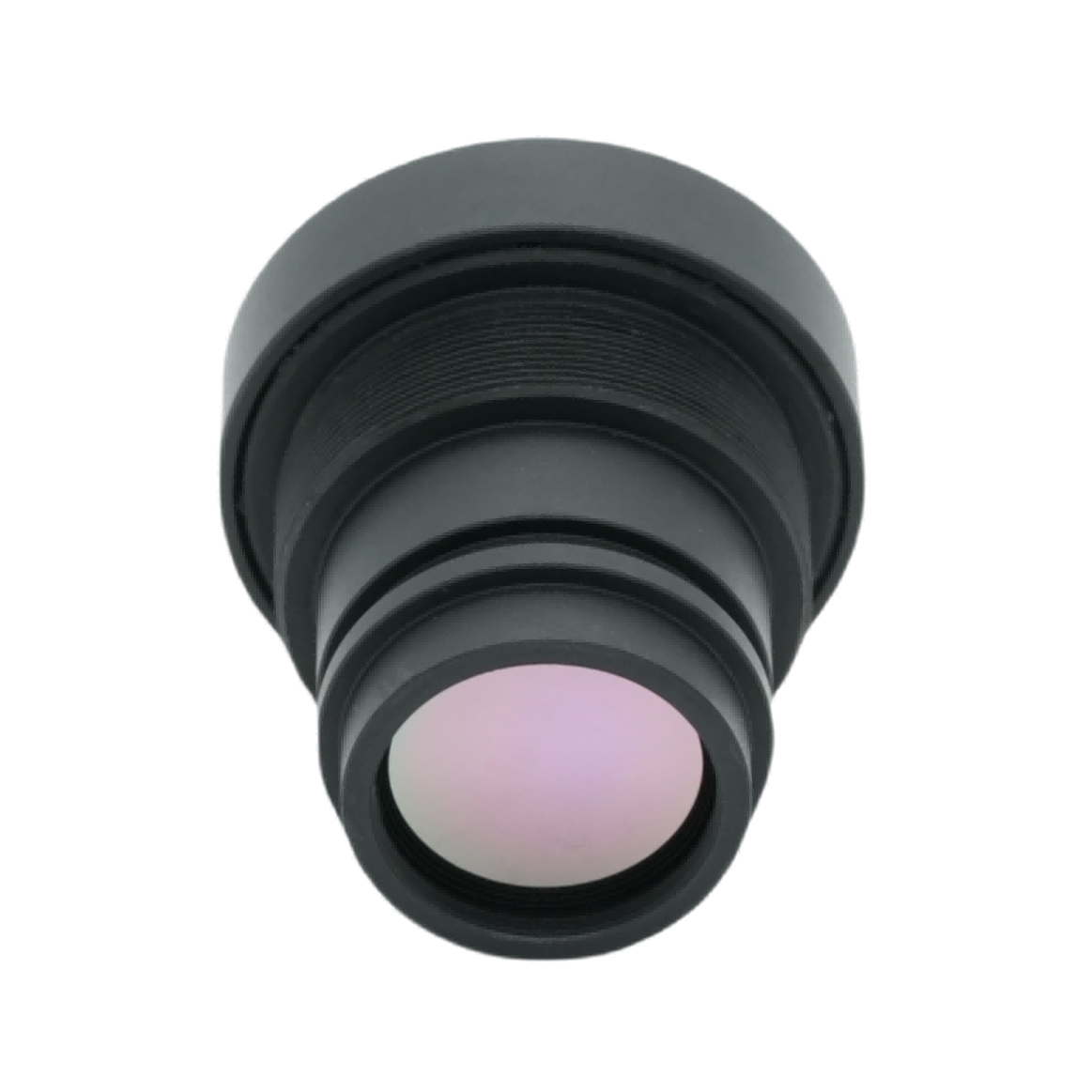

เลนส์ถ่ายภาพความร้อนทางยาวโฟกัส 4.1 มม

ข้อมูลสรุปเกี่ยวกับผลิตภัณฑ์

ผลิตและจำหน่ายโดยโบชิ ออพติคอลเทคโนโลยีนี่เลนส์ถ่ายภาพความร้อนทางยาวโฟกัส F1.0 4.1 มมทำหน้าที่เป็นวัตถุประสงค์อินฟราเรดมุมกว้างพิเศษที่ปรับแต่งสำหรับความละเอียด 640 × 512, อาร์เรย์ระนาบโฟกัสอินฟราเรดที่ไม่มีการระบายความร้อน 12μm พิกเซล เลนส์อินฟราเรดความร้อนนี้ใช้การเคลือบป้องกันแสงสะท้อน AR ขั้นสูงแบบเปิดเพื่อให้การส่งผ่านอินฟราเรดสูงกว่า 88% ในฐานะเลนส์ออพติคอลอินฟราเรดระดับมืออาชีพจากเทคโนโลยีออพติคอล BOSHI อุปกรณ์นี้มาพร้อมกับการป้องกันเลนส์ด้านหน้า IP67 โครงสร้างน้ำหนักเบาประมาณ 25 ก. และความเสถียรของออปติคอลที่อุณหภูมิกว้างที่เชื่อถือได้ รองรับการผสานรวมเข้ากับระบบกล้องถ่ายภาพความร้อนที่ไม่มีการระบายความร้อนขนาดกะทัดรัดได้อย่างราบรื่น และการออกแบบ FOV ที่กว้างทำให้ครอบคลุมฉากที่กว้างสำหรับสถานการณ์การใช้งานการถ่ายภาพความร้อนที่หลากหลาย

รายละเอียดสินค้าโดยละเอียด

พารามิเตอร์

ข้อมูลจำเพาะเกี่ยวกับแสง เลนส์ออพติคอลอินฟราเรดนี้มีความยาวโฟกัส 4.1 มม. และรูรับแสงขนาดใหญ่พิเศษ F1.0 ค่ารูรับแสงที่กว้างทำให้มีความสามารถในการรับแสงอินฟราเรดสูง ประสิทธิภาพด้านการมองเห็นดังกล่าวก่อให้เกิดการรับประกันหลักสำหรับเอาต์พุตเลนส์อินฟราเรดความร้อนที่ชัดเจนภายใต้สภาวะการทำงานที่อุณหภูมิต่ำและรังสีต่ำ

การจับคู่เครื่องตรวจจับ เลนส์นี้สร้างมาโดยเฉพาะสำหรับเครื่องตรวจจับอินฟราเรดความละเอียด 640×512 ขนาด 12μm พิกเซล บรรลุระดับการจับคู่ที่สูงด้วยรูปแบบเซ็นเซอร์ความร้อนที่ไม่ระบายความร้อนทั่วไป และหลีกเลี่ยงการเบี่ยงเบนของภาพที่เกิดจากความไม่ตรงกันระหว่างเลนส์และเซ็นเซอร์

สาขาการมองเห็น มุมมองแนวทแยง 130°, แนวนอน 102°, FOV กว้างแนวตั้ง 83° ผู้ใช้สามารถรับการครอบคลุมฉากในขอบเขตกว้างโดยไม่ต้องมีส่วนประกอบการสแกนเชิงกลไก ซึ่งช่วยให้โครงร่างกลไกโดยรวมของอุปกรณ์ระบายความร้อนง่ายขึ้น

ประสิทธิภาพโฟกัส ช่วงโฟกัสต่อเนื่องครอบคลุมตั้งแต่ 0.5 ม. ถึงระยะอนันต์ ความสามารถในการโฟกัสช่วยให้พิจารณางานตรวจสอบระยะใกล้และงานเฝ้าระวังระยะไกล และขยายขอบเขตระยะห่างที่ใช้งานได้สำหรับเลนส์ทางยาวโฟกัส 4.1 มม. นี้

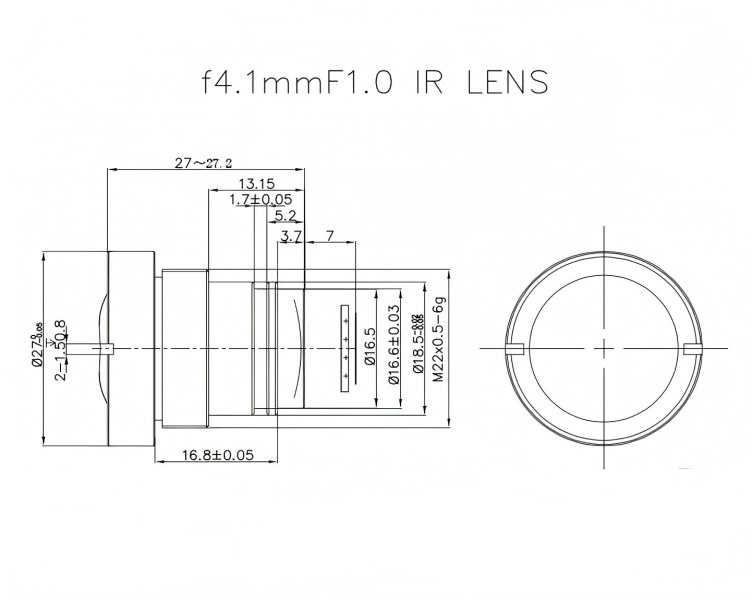

ดัชนีสิ่งแวดล้อมและเครื่องกล ช่วงอุณหภูมิในการทำงานถึง -40 ℃ ~ + 80 ℃ เลนส์ด้านหน้ามีเกรดกันน้ำและกันฝุ่น IP67 ใช้อินเทอร์เฟซเธรดมาตรฐานเมาท์ M22×0.5 เพื่อการประกอบที่สะดวก น้ำหนักสุทธิอยู่ที่ประมาณ 25 กรัม ซึ่งเอื้ออำนวยต่อการพัฒนาอุปกรณ์น้ำหนักเบา

ตัวบ่งชี้คุณภาพการถ่ายภาพ มาพร้อมกับการเคลือบป้องกันการสะท้อนแสง AR การส่งผ่านแสงเกิน 88% แสงสัมพัทธ์จะสูงกว่า 80% ค่าความผิดเพี้ยนถูกควบคุมต่ำกว่า 45% ชุดตัวบ่งชี้จะปรับสมดุลระหว่างคุณสมบัติการถ่ายภาพมุมกว้างและประสิทธิภาพคุณภาพของภาพตามจริง

ข้อดีด้านประสิทธิภาพ

ความไวแสงความร้อนที่เหนือกว่าในสภาวะแสงน้อย รูรับแสงสูงสุด F1.0 ช่วยเสริมประสิทธิภาพการรวบรวมพลังงานการแผ่รังสี เมื่อต้องเผชิญกับสภาพแวดล้อมที่มีแสงสลัวและมีรังสีต่ำ เลนส์อินฟราเรดความร้อนนี้สามารถยกระดับคอนทราสต์ของภาพความร้อนได้อย่างชัดเจน ช่วยลดความเสี่ยงในการเบลอของภาพเมื่อสัญญาณอินฟราเรดเป้าหมายอ่อน

การครอบคลุมที่กว้างเป็นพิเศษ FOV กว้างแนวทแยง 130° สามารถครอบคลุมพื้นที่การตรวจสอบที่ใหญ่ขึ้นสำหรับอุปกรณ์เดียว ฝั่งโปรเจ็กต์สามารถลดปริมาณกล้องถ่ายภาพความร้อนที่ติดตั้งไว้เพื่อการตรวจสอบแบบเต็มพื้นที่ได้ตามลำดับ ซึ่งจะช่วยลดต้นทุนการก่อสร้างระบบโดยรวมได้โดยตรง

ความสม่ำเสมอของภาพที่เสถียร การส่องสว่างสัมพัทธ์มากกว่า 80% ช่วยลดปรากฏการณ์ขอบมืดได้อย่างมีประสิทธิภาพ ความสว่างสม่ำเสมอทั่วทั้งกรอบภาพ การส่งผ่านมากกว่า 88% ลดการสูญเสียพลังงานอินฟราเรดในเส้นทางการส่งผ่านแสง เทคโนโลยีออพติคัล BOSHI ดำเนินการสอบเทียบซ้ำบนเลนส์ออพติคอลอินฟราเรดนี้เพื่อรักษาเอาต์พุตที่สม่ำเสมอภายใต้สถานะการทำงานต่อเนื่องเป็นเวลานาน

ความทนทานต่อสิ่งแวดล้อมที่แข็งแกร่ง การป้องกันเลนส์ด้านหน้าระดับ IP67 พร้อมช่วงการทำงานที่อุณหภูมิกว้าง รองรับการทำงานที่มั่นคงท่ามกลางสายฝน ฝุ่น ความหนาวเย็นจัด และความร้อนสูง เลนส์ไม่ต้องอาศัยการบำรุงรักษาด้วยตนเองบ่อยครั้ง และเหมาะกับสภาพแวดล้อมการใช้งานกลางแจ้งและอุตสาหกรรมที่รุนแรง

บูรณาการที่กะทัดรัดและง่ายดาย โครงสร้างน้ำหนักเบา 25 กรัม และเมาท์มาตรฐาน M22×0.5 ช่วยลดความยากในการออกแบบกลไกสำหรับอุปกรณ์ถ่ายภาพความร้อนขนาดจิ๋ว นักพัฒนาอุปกรณ์สามารถบันทึกงานดัดแปลงโครงสร้างระหว่างการรวมผลิตภัณฑ์ได้

ความสามารถในการโฟกัสที่ยืดหยุ่น ระยะโฟกัสต่ำสุด 0.5 ม. รองรับการตรวจจับวัตถุระยะใกล้ เมื่อเปรียบเทียบกับเลนส์โฟกัสคงที่ระยะไกลแท้ ผลิตภัณฑ์ทางยาวโฟกัส 4.1 มม. นี้ขยายขอบเขตการใช้งานและตอบสนองข้อกำหนดในการสังเกตระยะไกลผสม

ฟิลด์แอปพลิเคชัน

การตรวจสอบความปลอดภัยปริมณฑล เลนส์อินฟราเรดความร้อน FOV แบบกว้างนี้ให้ความสามารถในการเฝ้าระวังความร้อนมุมกว้างสำหรับโรงงาน สวนสาธารณะ เขตชายแดน และพื้นที่อยู่อาศัย ช่วยให้การตรวจจับการบุกรุกเสร็จสิ้นทั้งกลางวันและกลางคืนโดยไม่ต้องใช้แสงที่มองเห็นได้ การตรวจสอบความปลอดภัยในขอบเขตเป็นหนึ่งในแนวทางการใช้งานหลักสำหรับผลิตภัณฑ์จาก BOSHI Optical Technology

การตรวจสอบความร้อนทางอุตสาหกรรม เลนส์แสงอินฟราเรดรองรับการคัดกรองอุณหภูมิอุปกรณ์ การตรวจจับความผิดปกติของตู้ไฟฟ้า การตรวจสอบการรั่วไหลของความร้อนในท่อ และการลาดตระเวนความปลอดภัยของโรงงาน เจ้าหน้าที่ภาคสนามสามารถตรวจพบแหล่งความร้อนที่ผิดปกติได้ทันเวลา เพื่อป้องกันอุบัติเหตุด้านความปลอดภัยในอุตสาหกรรม

การขนส่งอัจฉริยะและการมองเห็นยานพาหนะ สามารถนำไปใช้กับการมองเห็นตอนกลางคืนด้วยความร้อนในรถยนต์ การตรวจสอบการจราจรบนถนน ภายใต้สภาพหมอก กลางคืน และทัศนวิสัยต่ำ ประสิทธิภาพการจับคู่ความละเอียด 640×512 ช่วยให้การระบุคนเดินถนนและสิ่งกีดขวางเสร็จสิ้น

น้ำหนักบรรทุกของระบบไร้คนขับ เลนส์ได้รับประโยชน์จากคุณสมบัติน้ำหนักเบา 25 กรัม โดยทำหน้าที่เป็นน้ำหนักบรรทุกความร้อนน้ำหนักเบาสำหรับ UAV หุ่นยนต์ และยานพาหนะภาคพื้นดินไร้คนขับ ทำหน้าที่ค้นหาและช่วยเหลือ เฝ้าระวังไฟป่า และภารกิจที่เกี่ยวข้องกับการลาดตระเวนพื้นที่

ความปลอดภัยสาธารณะและการช่วยเหลือฉุกเฉิน ในภารกิจการวางตำแหน่งระบายความร้อนและการค้นหาและกู้ภัย จะใช้ได้ดีในสภาพแวดล้อมที่มืด มีควัน หรือบดบังสายตา สัญญาณความร้อนสามารถทะลุการรบกวนของควันบางส่วนเพื่อล็อคตำแหน่งของเป้าหมาย

การติดตามการเกษตรและสิ่งแวดล้อม ผู้ปฏิบัติงานดำเนินการวิเคราะห์อุณหภูมิพืชพรรณ การสังเกตสัตว์ป่า และการติดตามการกระจายความร้อนของสิ่งแวดล้อมผ่านเลนส์อินฟราเรดความร้อนนี้ ให้การสนับสนุนข้อมูลที่มีประสิทธิภาพสำหรับการวิจัยทางการเกษตรและการวิจัยสิ่งแวดล้อมในระบบนิเวศ
