รายละเอียดสินค้า

ข้อมูลสรุปเกี่ยวกับผลิตภัณฑ์

เลนส์วิชันซิสเต็มขนาดกะทัดรัดนี้ผลิตโดย ShangHai SILK Optical Technology CO., LTD ซึ่งปรับให้เหมาะสมสำหรับเซ็นเซอร์ 1/4” ที่มีความละเอียด 2592*1944 เลนส์มินิบอร์ดนี้สร้างขึ้นด้วยรูปแบบออพติคอลที่เชื่อถือได้ซึ่งมอบประสิทธิภาพการถ่ายภาพที่มั่นคงด้วย3.05มมทางยาวโฟกัสและรูรับแสง F5.0 รองรับวงกลมภาพ 4.8 มม. และ FOV แนวทแยง 72 องศา ซึ่งตรงตามข้อกำหนดด้านมุมมองกว้างของโมดูลสร้างภาพขนาดกะทัดรัด การออกแบบเลนส์ที่มีความบิดเบือนต่ำทำให้ความผิดเพี้ยนของทีวีต่ำกว่า 1.5% พร้อมด้วยความยาวคลื่น IRCF 650 นาโนเมตรเพื่อกรองสัญญาณรบกวนอินฟราเรดที่ไม่ต้องการ TTL ที่สั้นเป็นพิเศษที่ 3.6 มม. ทำให้เหมาะสำหรับการรวมอุปกรณ์ที่มีพื้นที่จำกัด ShangHai SILK Optical Technology CO., LTD ดำเนินการตรวจสอบด้วยแสงอย่างเข้มงวดสำหรับแต่ละยูนิต เพื่อให้มั่นใจถึงคุณภาพแบทช์ที่สม่ำเสมอสำหรับโครงการการผลิตจำนวนมาก ส่วนประกอบออปติคัลเมาท์ M5.5 ที่คุ้มค่านี้เหมาะอย่างยิ่งสำหรับระบบกล้องฝังตัวขนาดเล็กในสถานการณ์ผู้บริโภคและอุตสาหกรรมที่หลากหลาย

รายละเอียดสินค้าโดยละเอียด

พารามิเตอร์eter

พารามิเตอร์ออปติคอลหลัก: เลนส์ใช้3.05มมทางยาวโฟกัสที่มีความคลาดเคลื่อน ±5% จับคู่กับรูรับแสง F5.0 ความคลาดเคลื่อน ±5% ปรับระยะชัดลึกและความสว่างของภาพให้สมดุล TTL สูงถึง 3.6±0.1 มม. สำหรับการประกอบที่มีขนาดกะทัดรัดเป็นพิเศษ ความยาวคลื่น IRCF 650 นาโนเมตรบล็อกแสงเล็ดลอดอินฟราเรดได้อย่างมีประสิทธิภาพเพื่อเอาต์พุตในเวลากลางวันที่มีสีจริง

รูปแบบการถ่ายภาพและขอบเขตการมองเห็น: วงกลมภาพสูงสุดคือ Φ4.8 มม. ซึ่งตรงกับเซ็นเซอร์ COMS ขนาด 1/4 นิ้ว (2592*1944) อย่างสมบูรณ์แบบ FOV ในแนวทแยงสูงถึง 72°, FOV แนวนอน 61°, FOV แนวตั้ง 47° ให้การครอบคลุมที่กว้างสำหรับกล้องขนาดเล็ก

ความบิดเบี้ยวและการส่องสว่าง & CRA: การบิดเบือนของทีวี <1.5% สำหรับการสร้างเส้นตรง; การส่องสว่างสัมพัทธ์ 42.8% ± 5% รับประกันความสว่างสม่ำเสมอจากกึ่งกลางถึงมุม CRA＜32.7° ตรงกับมุมหัวหน้าเรย์ของพิกเซลเซ็นเซอร์ 1/4” หลัก หลีกเลี่ยงขอบมืดและการชดเชยสี

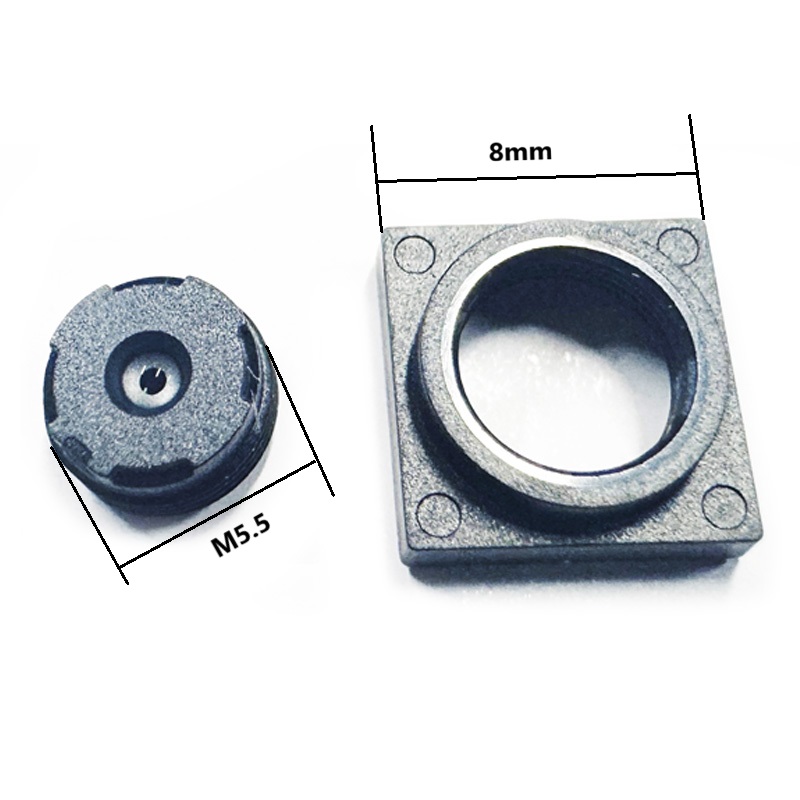

อินเทอร์เฟซทางกล: เมาท์ M5.5 มาตรฐาน ง่ายต่อการจัดตำแหน่งและประกอบสำหรับโมดูลกล้องไมโคร

1	TTL (ความยาวแทร็กทั้งหมด)	3.6 ± 0.1
2	EFL (ทางยาวโฟกัสที่มีประสิทธิภาพ)	3.05 ± 5%
3	F/NO (รูรับแสง)	5.0 ± 5%
4	ความยาวคลื่น IRCF	650 นาโนเมตร
5	การก่อสร้าง (โครงสร้าง)	3P + 1 อินฟาเรด
6	วงกลมรูปภาพสูงสุด	Φ4.8มม
7	เซนเซอร์ CMOS (2592×1944)	1/4"
8	มุมมอง – เส้นทแยงมุม	72° (Y'=2.268มม.)
	มุมมอง – แนวนอน	61° (Y'=1.8148มม.)
	มุมมอง – แนวตั้ง	47° (แกน Y = 1.361 มม.)
9	การบิดเบือนของทีวี	< 1.5%
10	การส่องสว่างแบบสัมพัทธ์	42.8% ± 5%
11	CRA (หัวหน้าเรย์แองเกิล)	< 32.7°
12	ภูเขา	M5.5

สมรรถนะแอดเวนต้าเกส

ประสิทธิภาพออพติคอลความบิดเบี้ยวต่ำ: เนื่องจากเลนส์มีความบิดเบี้ยวต่ำ ความบิดเบี้ยวของทีวีต่ำกว่า 1.5% จึงลดการบิดเบี้ยวของภาพ ซึ่งสำคัญมากสำหรับงานจดจำและการสแกน

มิติทางกลไกขนาดกะทัดรัด: เลนส์มินิบอร์ดนี้มีความยาวรางรวมเพียง 3.6 มม. เหมาะอย่างยิ่งสำหรับฮาร์ดแวร์ฝังตัวบางที่ซึ่งพื้นที่ภายในมีจำกัดอย่างยิ่ง

ความเข้ากันได้ของเซ็นเซอร์ที่เข้ากันได้ดี: ออกแบบมาโดยเฉพาะสำหรับการใช้งานเลนส์เซ็นเซอร์ 1/4 นิ้ว วงกลมภาพ 4.8 มม. และ <32.7° CRA ป้องกันมุมที่มืดและการเปลี่ยนสี ทำให้เล่นพิกเซลของเซ็นเซอร์ได้เต็มรูปแบบ

การกรองอินฟราเรดที่เสถียร: การตัด IR 650 นาโนเมตรช่วยลดสัญญาณรบกวนอินฟราเรด ปรับปรุงความเที่ยงตรงของสีสำหรับการจับแสงที่มองเห็นได้

คุณภาพการผลิตจำนวนมากที่สม่ำเสมอ: ผลิตโดย ShangHai SILK Optical Technology CO., LTD, เลนส์ทุกตัวผ่านการทดสอบด้านแสงอย่างเข้มงวด รับประกันความสอดคล้องของพารามิเตอร์สำหรับการสั่งซื้อจำนวนมาก

ใบสมัครn ฟิลด์

กล้องจิ๋วสำหรับบ้านอัจฉริยะ: ใช้เลนส์เมาท์ M5.5 นี้สำหรับกล้องเฝ้าสังเกตในร่มขนาดเล็ก กล้องกริ่งประตู เพื่อจับภาพไลฟ์วิวมุมกว้างที่ชัดเจนภายในพื้นที่เคสที่จำกัด

อุปกรณ์สแกนแบบพกพา: เลนส์ความบิดเบี้ยวต่ำรองรับการสแกนบาร์โค้ดและโค้ด QR ช่วยให้ได้ภาพที่ไม่ผิดเพี้ยนเพื่อการถอดรหัสโค้ดที่รวดเร็ว

อุปกรณ์ถ่ายภาพที่สวมใส่ได้: เลนส์บอร์ดขนาดเล็กที่มีความยาวโฟกัส 3.05 มม. เหมาะกับกล้องที่สวมใส่ได้ขนาดเล็ก เครื่องบันทึกแบบสวมใส่ที่ตัวกล้อง ตอบสนองความต้องการรูปแบบกะทัดรัด

โมดูลเสริมวิชันซิสเต็มวิชัน: เนื่องจากเป็นเลนส์วิชันซิสเต็มขนาดกะทัดรัด จึงทำงานสำหรับการตรวจจับวัตถุอย่างง่าย การนับด้วยภาพ และการตรวจจับเสริมด้วยฮาร์ดแวร์เลนส์เซ็นเซอร์ 1/4”

ชุดกล้องเพื่อการศึกษาและการทดลอง: ส่วนประกอบด้านแสงที่คุ้มค่าสำหรับการพัฒนาโครงการที่เกี่ยวข้องกับการมองเห็นของนักเรียน2. ข้อมูลสรุปเกี่ยวกับผลิตภัณฑ์

เลนส์แมชชีนวิชันซิสเต็มขนาดกะทัดรัดนี้ผลิตโดย ShangHai SILK Optical Technology CO., LTD เหมาะสำหรับเซ็นเซอร์ 1/4 นิ้วที่มีความละเอียด 2592*1944 เลนส์มินิบอร์ดนี้สร้างขึ้นด้วยรูปแบบออปติคัลที่เชื่อถือได้ ให้ประสิทธิภาพการถ่ายภาพที่มั่นคงด้วยทางยาวโฟกัส 3.05 มม. และรูรับแสง F5.0 รองรับวงกลมภาพ 4.8 มม. และ FOV แนวทแยง 72 องศา ตรงตามข้อกำหนดมุมกว้างของโมดูลสร้างภาพขนาดกะทัดรัด การออกแบบเลนส์ความผิดเพี้ยนต่ำช่วยให้ ความบิดเบี้ยวของทีวีต่ำกว่า 1.5% ร่วมกับความยาวคลื่น 650 นาโนเมตร IRCF เพื่อกรองสัญญาณรบกวนอินฟราเรดที่ไม่ต้องการ TTL ที่สั้นเป็นพิเศษที่ 3.6 มม. ทำให้เหมาะสำหรับการรวมอุปกรณ์ที่มีพื้นที่จำกัด ShangHai SILK Optical Technology CO., LTD ดำเนินการตรวจสอบด้วยแสงอย่างเข้มงวดสำหรับแต่ละยูนิต

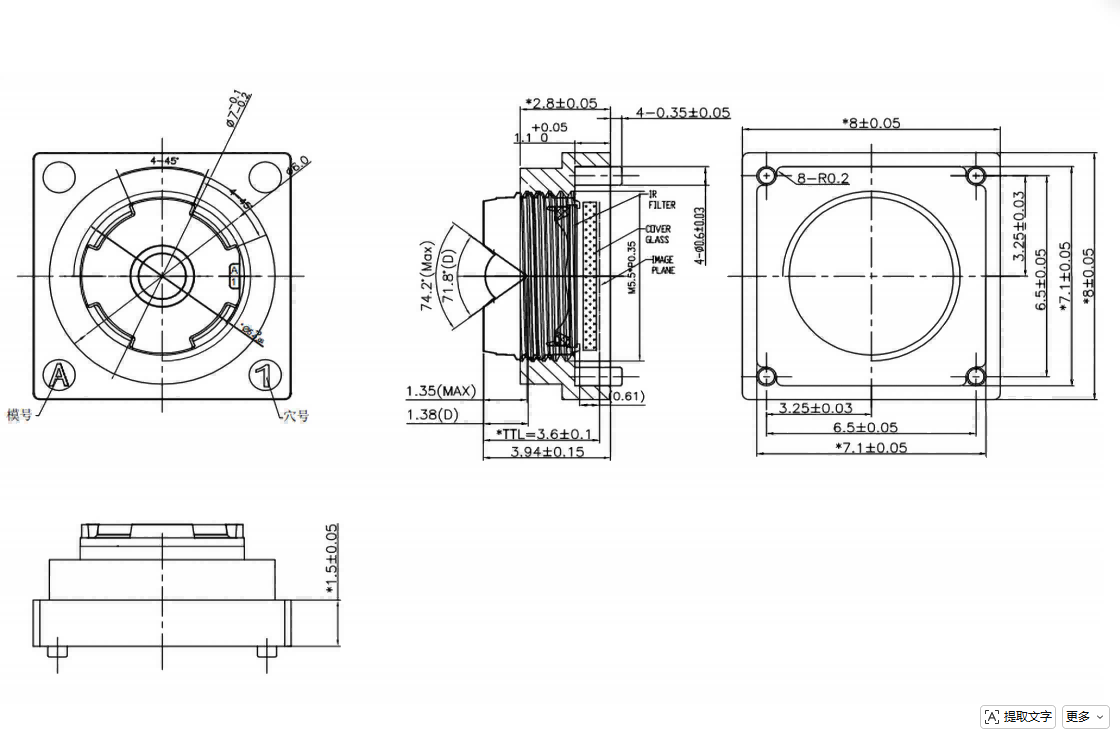

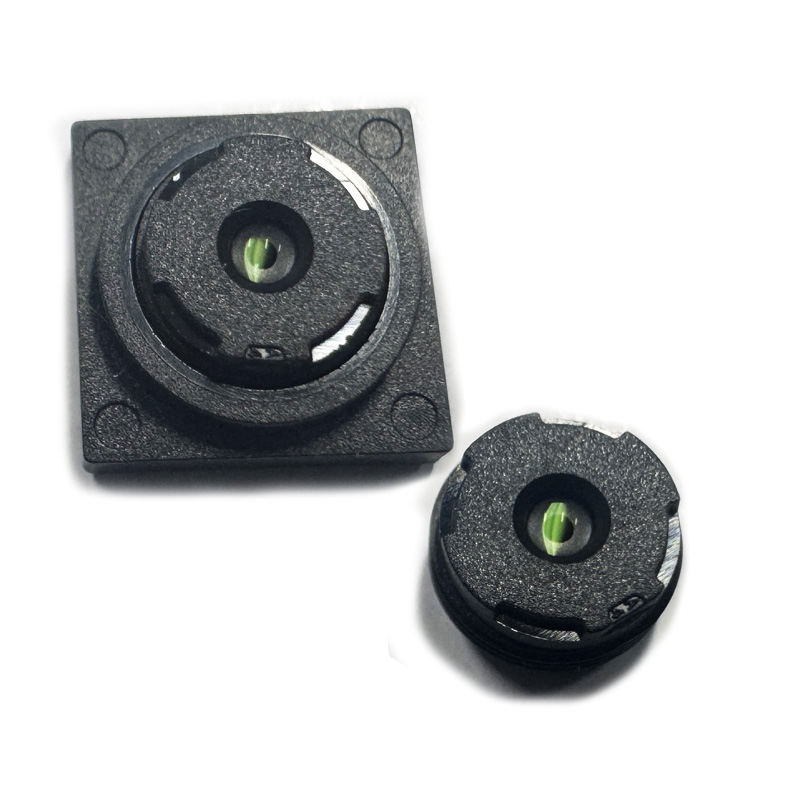

3.05mm focal length

รายละเอียดสินค้าโดยละเอียด

พารามิเตอร์eter

พารามิเตอร์ออปติคอลหลัก: เลนส์ใช้ทางยาวโฟกัส 3.05 มม. พร้อมค่าเผื่อ ±5% จับคู่กับรูรับแสง F5.0 ค่าเผื่อ ±5% ช่วยปรับระยะชัดลึกและความสว่างของภาพให้สมดุล TTL สูงถึง 3.6±0.1 มม. สำหรับการประกอบที่มีขนาดกะทัดรัดเป็นพิเศษ ความยาวคลื่น IRCF 650 นาโนเมตรบล็อกแสงเล็ดลอดอินฟราเรดได้อย่างมีประสิทธิภาพเพื่อเอาต์พุตในเวลากลางวันที่มีสีจริง

รูปแบบการถ่ายภาพและขอบเขตการมองเห็น: วงกลมภาพสูงสุดคือ Φ4.8 มม. ซึ่งตรงกับเซ็นเซอร์ COMS ขนาด 1/4 นิ้ว (2592*1944) อย่างสมบูรณ์แบบ FOV ในแนวทแยงสูงถึง 72°, FOV แนวนอน 61°, FOV แนวตั้ง 47° ให้การครอบคลุมที่กว้างสำหรับกล้องขนาดเล็ก

ความบิดเบี้ยวและการส่องสว่าง & CRA: การบิดเบือนของทีวี <1.5% สำหรับการสร้างเส้นตรง; การส่องสว่างสัมพัทธ์ 42.8% ± 5% รับประกันความสว่างสม่ำเสมอจากกึ่งกลางถึงมุม CRA＜32.7° ตรงกับมุมหัวหน้าเรย์ของพิกเซลเซ็นเซอร์ 1/4” หลัก หลีกเลี่ยงขอบมืดและการชดเชยสี

อินเทอร์เฟซทางกล: เมาท์ M5.5 มาตรฐาน ง่ายต่อการจัดตำแหน่งและประกอบสำหรับโมดูลกล้องไมโคร

ข้อดีด้านประสิทธิภาพ

ประสิทธิภาพออพติคอลความบิดเบี้ยวต่ำ: เนื่องจากเลนส์มีความบิดเบี้ยวต่ำ ความบิดเบี้ยวของทีวีต่ำกว่า 1.5% จึงลดการบิดเบี้ยวของภาพ ซึ่งสำคัญมากสำหรับงานจดจำและการสแกน

มิติทางกลไกขนาดกะทัดรัด: เลนส์มินิบอร์ดนี้มีความยาวรางรวมเพียง 3.6 มม. เหมาะอย่างยิ่งสำหรับฮาร์ดแวร์ฝังตัวบางที่ซึ่งพื้นที่ภายในมีจำกัดอย่างยิ่ง

ความเข้ากันได้ของเซ็นเซอร์ที่เข้ากันได้ดี: ออกแบบมาโดยเฉพาะสำหรับการใช้งานเลนส์เซ็นเซอร์ 1/4 นิ้ว วงกลมภาพ 4.8 มม. และ <32.7° CRA ป้องกันมุมที่มืดและการเปลี่ยนสี ทำให้เล่นพิกเซลของเซ็นเซอร์ได้เต็มรูปแบบ

การกรองอินฟราเรดที่เสถียร: การตัด IR 650 นาโนเมตรช่วยลดสัญญาณรบกวนอินฟราเรด ปรับปรุงความเที่ยงตรงของสีสำหรับการจับแสงที่มองเห็นได้

คุณภาพการผลิตจำนวนมากที่สม่ำเสมอ: ผลิตโดย ShangHai SILK Optical Technology CO., LTD, เลนส์ทุกตัวผ่านการทดสอบด้านแสงอย่างเข้มงวด รับประกันความสอดคล้องของพารามิเตอร์สำหรับการสั่งซื้อจำนวนมาก

ฟิลด์แอปพลิเคชัน

กล้องจิ๋วสำหรับบ้านอัจฉริยะ: ใช้เลนส์เมาท์ M5.5 นี้สำหรับกล้องเฝ้าสังเกตในร่มขนาดเล็ก กล้องกริ่งประตู เพื่อจับภาพไลฟ์วิวมุมกว้างที่ชัดเจนภายในพื้นที่เคสที่จำกัด

อุปกรณ์สแกนแบบพกพา: เลนส์ความบิดเบี้ยวต่ำรองรับการสแกนบาร์โค้ดและโค้ด QR ช่วยให้ได้ภาพที่ไม่ผิดเพี้ยนเพื่อการถอดรหัสโค้ดที่รวดเร็ว

อุปกรณ์ถ่ายภาพที่สวมใส่ได้: เลนส์บอร์ดขนาดเล็กที่มีความยาวโฟกัส 3.05 มม. เหมาะกับกล้องที่สวมใส่ได้ขนาดเล็ก เครื่องบันทึกแบบสวมใส่ที่ตัวกล้อง ตอบสนองความต้องการรูปแบบกะทัดรัด

โมดูลเสริมวิชันซิสเต็มวิชัน: เนื่องจากเป็นเลนส์วิชันซิสเต็มขนาดกะทัดรัด จึงทำงานสำหรับการตรวจจับวัตถุอย่างง่าย การนับด้วยภาพ และการตรวจจับเสริมด้วยฮาร์ดแวร์เลนส์เซ็นเซอร์ 1/4”

ชุดกล้องเพื่อการศึกษาและการทดลอง: ส่วนประกอบด้านแสงที่คุ้มค่าสำหรับการพัฒนาโครงการที่เกี่ยวข้องกับการมองเห็นของนักเรียน
