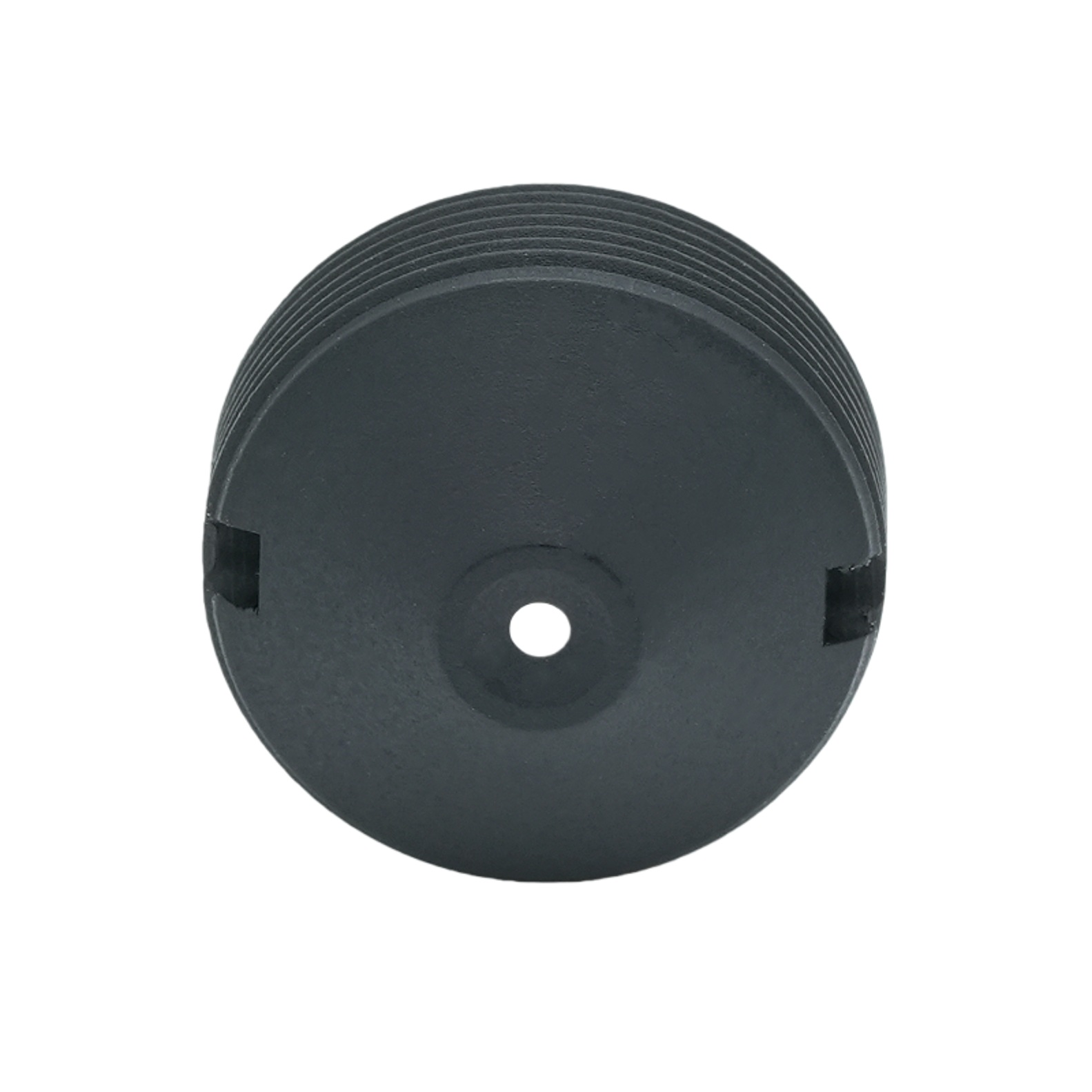

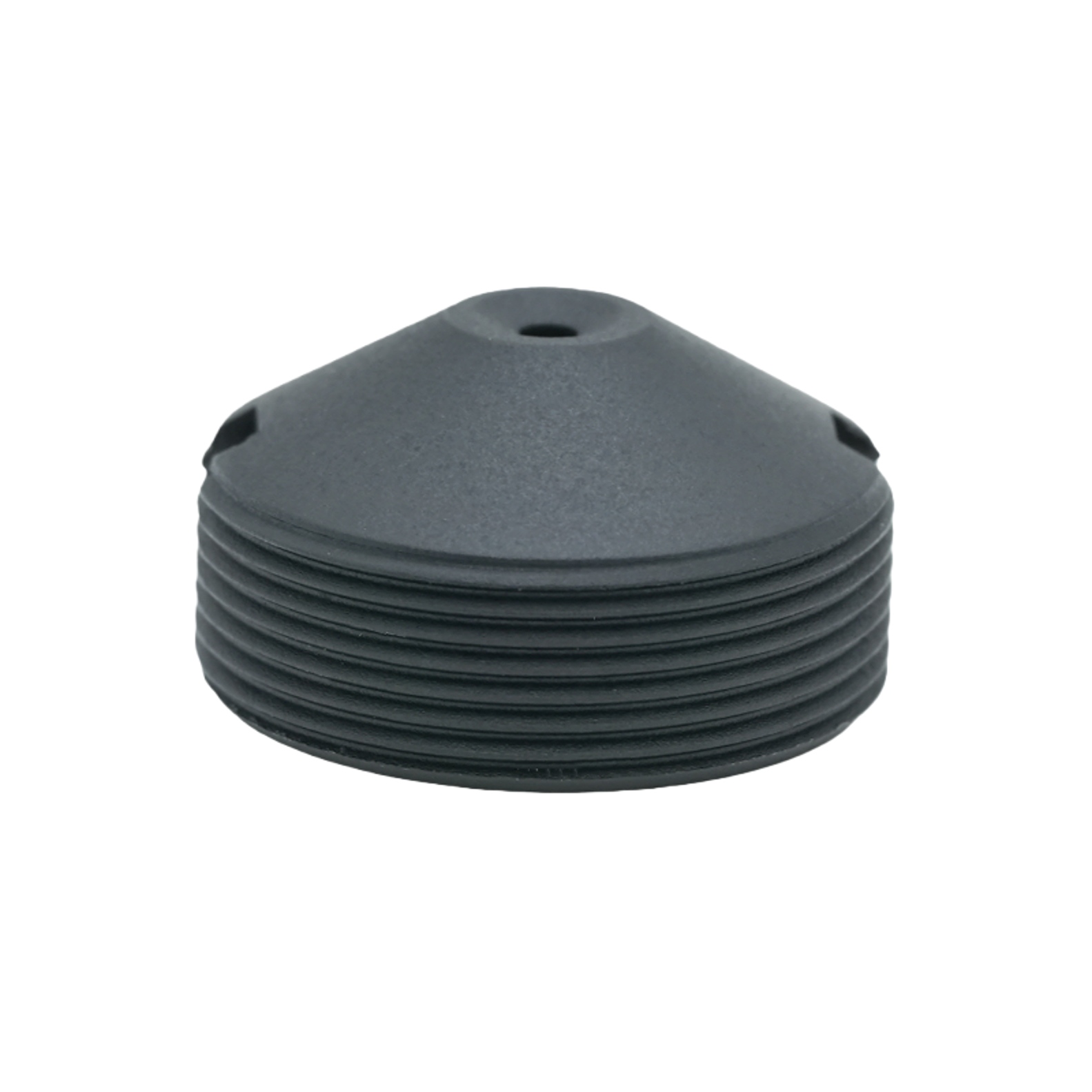

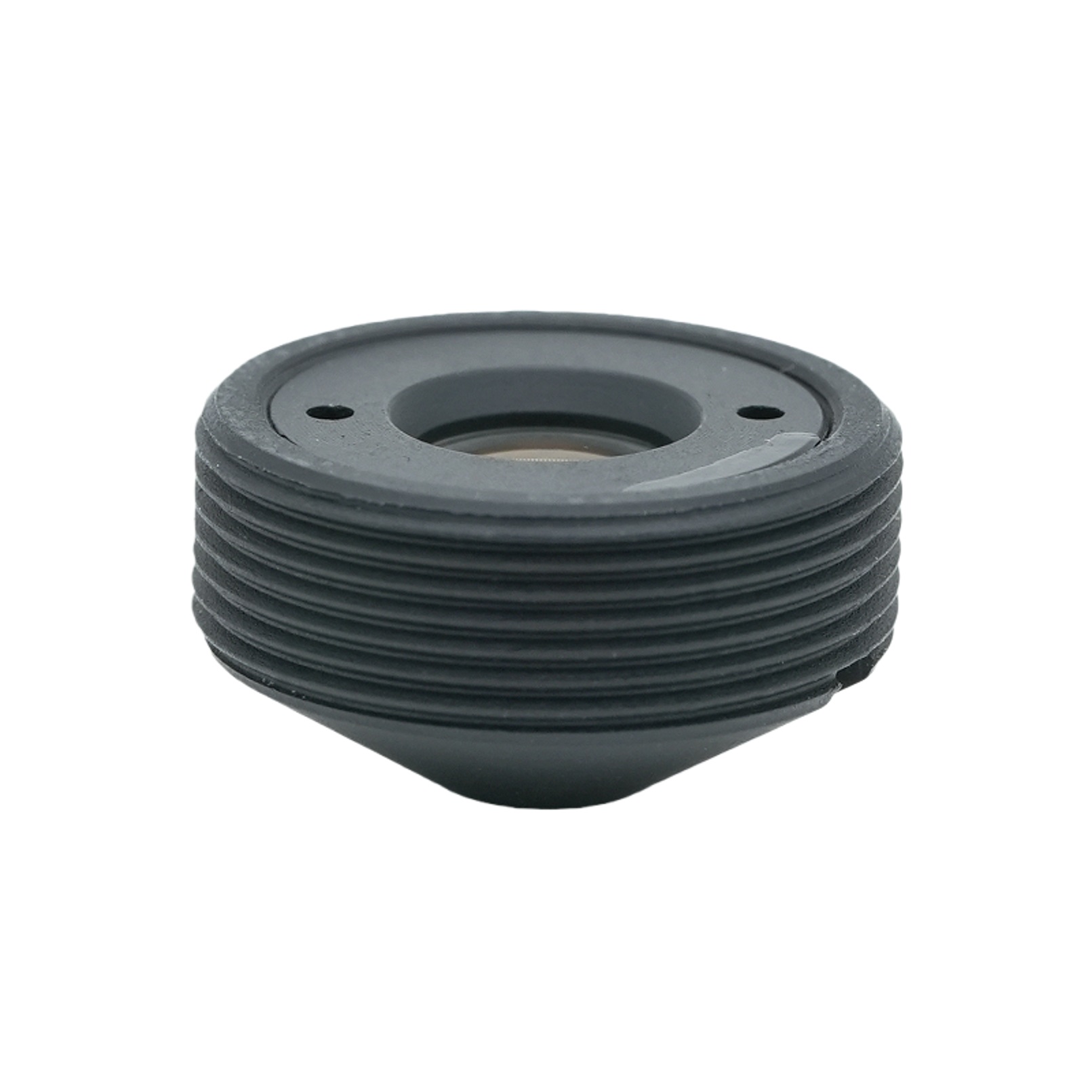

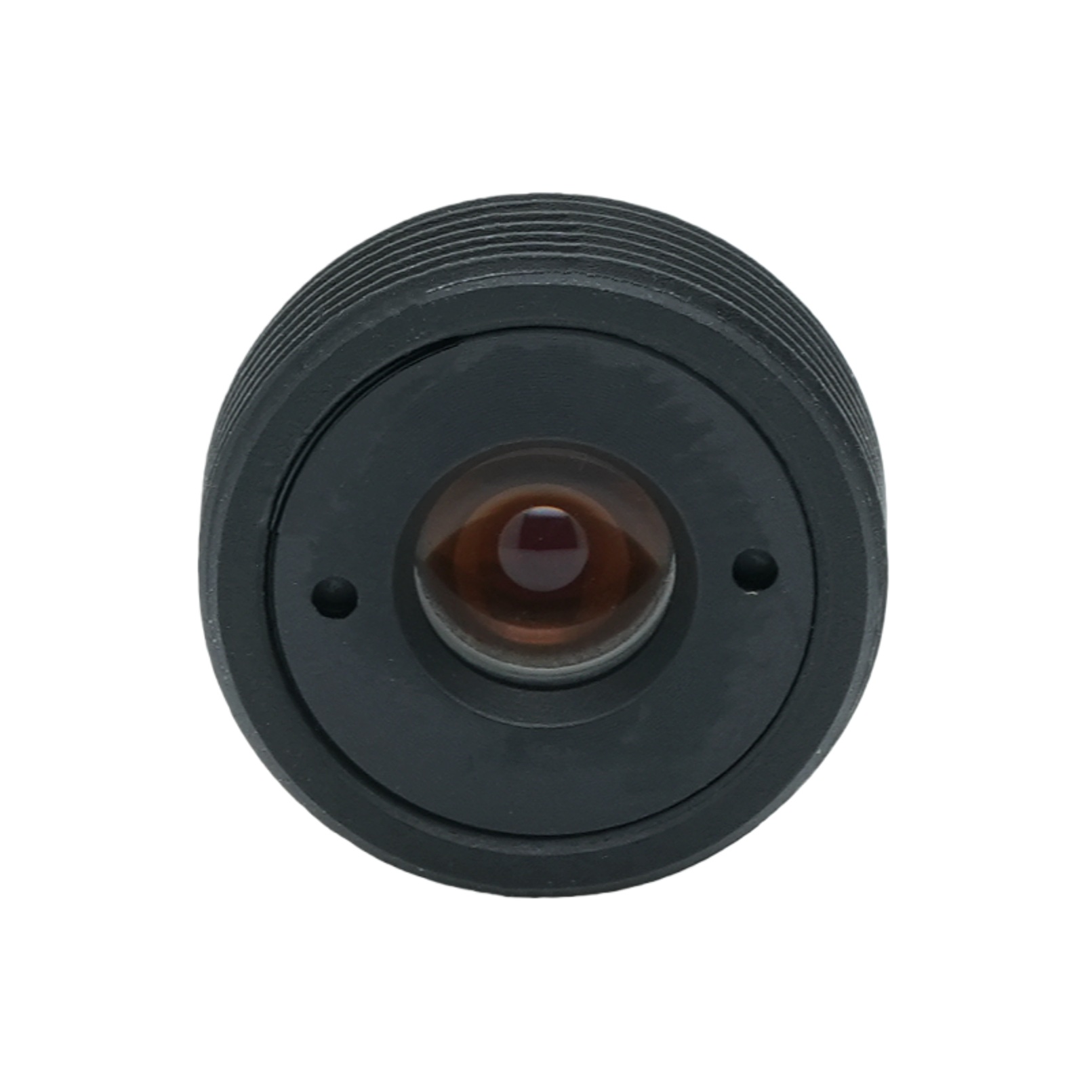

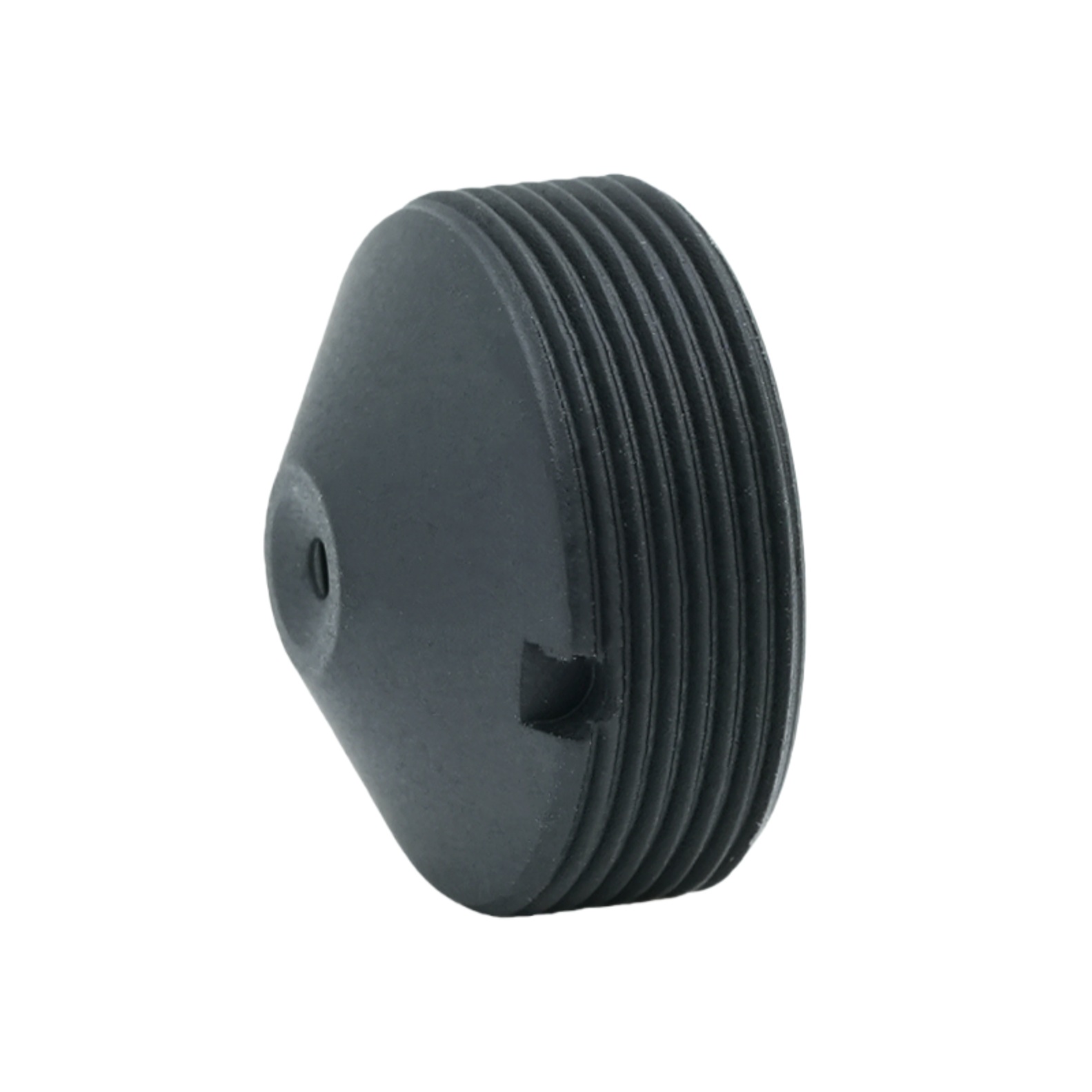

เลนส์โคนเรียว 2.9 มม

ข้อมูลสรุปเกี่ยวกับผลิตภัณฑ์

เทคโนโลยีออปติคอล BOSHI นำเสนอ PL‑02934H‑M12 ซึ่งเป็นเลนส์มุมกว้างคงที่ประสิทธิภาพสูงที่ออกแบบมาสำหรับเซ็นเซอร์รูปแบบ 1/4" ด้วยทางยาวโฟกัส 2.9 มม. และรูรับแสง F3.4 ที่รวดเร็ว เลนส์นี้จึงให้ขอบเขตการมองเห็นกว้าง 119° ในแนวทแยง ทำให้เหมาะสำหรับการใช้งานที่ต้องการการครอบคลุมฉากกว้างในพื้นที่แคบ โครงสร้างกระจกทั้งหมด (3 องค์ประกอบ) ช่วยให้มั่นใจเสถียรภาพทางความร้อนและคุณภาพของภาพที่สม่ำเสมอตลอดช่วงอุณหภูมิกว้าง เลนส์มีมุมรังสีหัวหน้าที่ควบคุมได้น้อยกว่า 6.63° ซึ่งช่วยลดการแรเงาของสีและรักษาความแม่นยำของสีเมื่อจับคู่กับเซ็นเซอร์ CMOS ที่ทันสมัย แม้จะมีความยาวรวมแทร็กทั้งหมด 8.9 มม. แต่ระยะโฟกัสเชิงกลด้านหลังที่ 2.46 มม. ให้การผสมผสานที่ยืดหยุ่นกับเมาท์ M12 มาตรฐาน BOSHI Optical Technology ได้ปรับสมดุลการออกแบบออปติคัลอย่างระมัดระวังเพื่อให้เกิดการบิดเบือนของทีวีที่ -14.27% ซึ่งเป็นค่าทั่วไปสำหรับเลนส์มุมกว้างพิเศษที่สามารถแก้ไขได้ด้วยระบบดิจิทัล – และความสว่างสัมพัทธ์ 30% ที่ขอบ ช่วยให้มั่นใจได้ถึงความสว่างที่ใช้งานได้แม้ในสภาพแสงน้อย เลนส์นี้เป็นโซลูชันที่คุ้มค่าสำหรับการมองเห็นแบบฝัง กล้องรักษาความปลอดภัย ระบบภาพรอบทิศทางในรถยนต์ และการตรวจสอบทางอุตสาหกรรมที่ต้องใช้ความยาวโฟกัส 2.9 มม. และการครอบคลุมที่กว้าง 119° ไม่ว่าคุณจะออกแบบกล้องติดรถยนต์หรือกล้องกริ่งประตู PL-02934H-M12 มอบประสิทธิภาพด้านการมองเห็นและความทนทานทางกลไกตามที่เทคโนโลยีออพติคัล BOSHI เป็นที่รู้จัก สำหรับ ด้วยความเข้ากันได้กับเซ็นเซอร์ 1/4" และอินเทอร์เฟซ M12 อย่างเต็มรูปแบบ

คำอธิบายรายละเอียดสินค้า

1. การวิเคราะห์พารามิเตอร์ทางแสง

ทางยาวโฟกัส (EFL): 2.9 มม. ±5% – ทางยาวโฟกัสสั้นที่ให้มุมมองที่กว้างเป็นพิเศษ ซึ่งจำเป็นอย่างยิ่งสำหรับการถ่ายภาพพื้นที่ขนาดใหญ่จากระยะใกล้ ทางยาวโฟกัส 2.9 มม. นี้เป็นปัจจัยหลักของการครอบคลุมเชิงมุมของเลนส์

รูรับแสง (F/NO): F3.4 ±5% – ความเร็วปานกลางที่สร้างสมดุลระหว่างปริมาณแสงกับระยะชัดลึก เหมาะสำหรับสภาพแวดล้อมทั้งในร่มและกลางแจ้งที่มีแสงสว่างต่างกัน

วงกลมภาพและรูปแบบเซนเซอร์: วงกลมภาพสูงสุด Φ4.65 มม. ออกแบบมาโดยเฉพาะสำหรับเซ็นเซอร์ 1/4" (เส้นทแยงมุมมาตรฐาน ~4.5 มม.) รูปแบบ 1/4" ช่วยให้แน่ใจได้ว่าจะใช้พื้นที่ทำงานของเซ็นเซอร์ได้เต็มที่โดยไม่มีขอบมืด

มุมมองภาพ: เส้นทแยงมุม 119°, แนวนอน 81.6°, แนวตั้ง 58° – มุมมอง 119° นี้ให้หน้าต่างที่กว้าง ช่วยลดจำนวนกล้องที่จำเป็นสำหรับการครอบคลุมภาพพาโนรามาเต็มรูปแบบ

ความบิดเบี้ยวของทีวี: ‑14.27% (ประเภทบาร์เรล) – รูปแบบการบิดเบือนที่คาดเดาได้และทำซ้ำได้ ซึ่งแก้ไขได้อย่างง่ายดายในซอฟต์แวร์ ช่วยให้เอาต์พุตเป็นเส้นตรงสำหรับงานวิชันซิสเต็ม

Chief Ray Angle (CRA): <6.63° – CRA ต่ำที่เหมาะกับอาร์เรย์ไมโครเลนส์ของเซนเซอร์สมัยใหม่ ลดการส่งสัญญาณข้ามและการเปลี่ยนสี โดยเฉพาะที่ขอบสนาม 119°

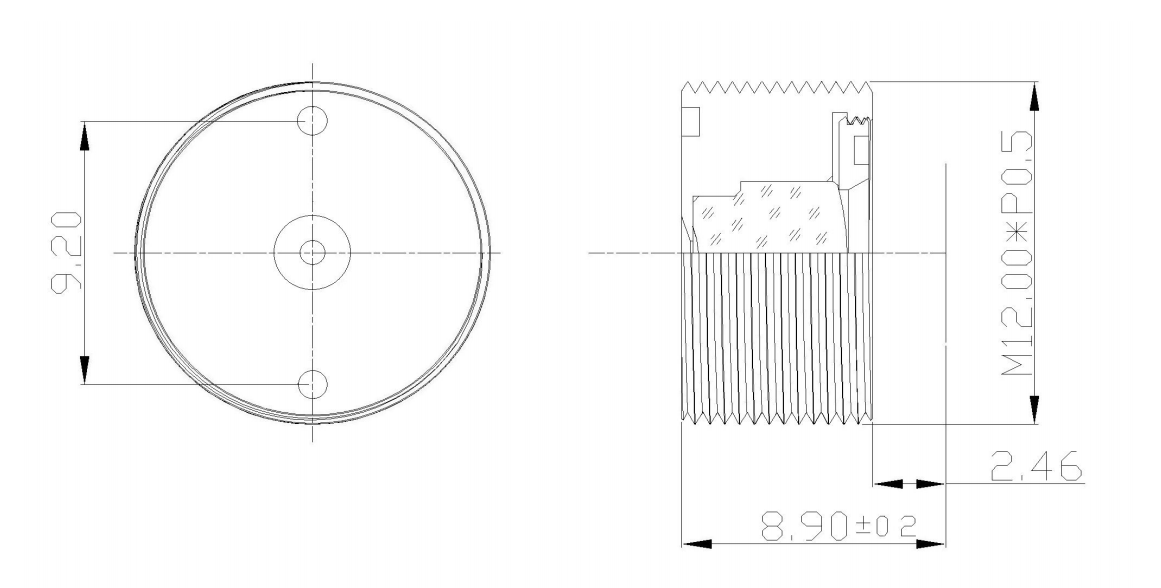

ความยาวโฟกัสด้านหลังแบบกลไก (BFL): 2.46 มม. ±0.2 – ให้ระยะห่างที่เพียงพอสำหรับฟิลเตอร์ตัด IR หรือกระจกครอบ ในขณะที่ยังคงขนาดการติดตั้ง M12 ขนาดกะทัดรัดไว้

ความยาวรางทั้งหมด (TTL): 8.90 มม. ±0.3 – รูปทรงเพรียวบางที่ช่วยให้สามารถรวมเข้ากับตัวเครื่องที่มีพื้นที่จำกัดได้

การส่องสว่างสัมพัทธ์: 30.0% – ช่วยให้มั่นใจว่าความสว่างของมุมยังคงยอมรับได้ ช่วยให้การตรวจจับขอบเชื่อถือได้ในการใช้งานระบบรักษาความปลอดภัยและยานยนต์

ตัวยึด: เกลียว M12 (มาตรฐาน) – ให้การติดกลไกที่รวดเร็วและความเข้ากันได้ในวงกว้างกับตัวยึดเลนส์ที่มีจำหน่ายทั่วไป

2. ข้อดีด้านประสิทธิภาพ

ความบิดเบี้ยวของทีวีที่กว้างเป็นพิเศษแต่แก้ไขได้: ความบิดเบี้ยวของทีวี ‐14.27% เป็นตัวเลือกการออกแบบที่ออกแบบมาโดยเฉพาะสำหรับเลนส์มุมกว้าง แทนที่จะพยายามลดการบิดเบือนเป็นศูนย์ (ซึ่งจะเพิ่มขนาดและต้นทุน) เทคโนโลยีออปติคอล BOSHI มอบโปรไฟล์การบิดเบือนที่มีความสม่ำเสมอสูง ซึ่งสามารถชดเชยได้อย่างเต็มที่ด้วยการประมวลผลภาพดิจิทัล โดยรักษาข้อได้เปรียบทางยาวโฟกัส 2.9 มม. โดยไม่ทำให้ความละเอียดของอุปกรณ์ต่อพ่วงลดลง

CRA ต่ำสำหรับความเข้ากันได้ของเซ็นเซอร์: ด้วยมุมรังสีหัวหน้าต่ำกว่า 6.63° เลนส์จึงทำงานได้อย่างราบรื่นกับเซ็นเซอร์ขนาด 1/4" ที่มีช่องพิกเซลตื้น วิธีนี้จะช่วยลดขอบมืดและความไม่สม่ำเสมอของสี ทำให้มั่นใจได้ว่าภาพที่ถ่ายที่ขอบเขตการมองเห็นเต็ม 119° จะรักษาสมดุลของสีที่เป็นธรรมชาติจากกึ่งกลางไปยังมุม

โครงสร้างกระจกที่เสถียรต่อความร้อน: การออกแบบกระจกทั้งหมด 3 องค์ประกอบ (ไม่ใช่พลาสติก) รับประกันโฟกัสและความละเอียดที่เสถียรในช่วงอุณหภูมิตั้งแต่ −20°C ถึง +70°C ทำให้เชื่อถือได้สำหรับกล้องวงจรปิดกลางแจ้งและกล้องในยานพาหนะที่มีความผันผวนของอุณหภูมิบ่อยครั้ง

การผสานรวมขนาดกะทัดรัด: เมานต์ TTL และ M12 ขนาด 8.9 มม. ช่วยให้สามารถแทนที่โมดูลกล้องที่มีอยู่ได้โดยตรง ระยะโฟกัสด้านหลังแบบกลไก 2.46 มม. เหลือพื้นที่สำหรับฟิลเตอร์เสริม ในขณะที่รูรับแสง F/3.4 ให้ระยะชัดลึกที่ดีสำหรับวัตถุตั้งแต่ 0.3 ม. ถึงระยะอนันต์ ซึ่งช่วยลดความจำเป็นในการใช้กลไกการโฟกัสอัตโนมัติ

การส่องสว่างสม่ำเสมอ: แม้ว่าการส่องสว่างสัมพัทธ์จะอยู่ที่ 30% แต่นี่เป็นเรื่องปกติสำหรับเลนส์ 119°; การค่อยๆ เคลื่อนออกสามารถชดเชยได้ด้วยอัตราขยายของเซ็นเซอร์หรือการแก้ไขการแรเงาแบบดิจิทัล ค่า F-number ที่ต่ำของเลนส์ช่วยให้มั่นใจได้ถึงความสว่างส่วนกลางที่เพียงพอ ทำให้สามารถใช้งานได้แม้ภายใต้สภาวะ 10-lux

3. พื้นที่ใช้งาน

การเฝ้าระวังและการรักษาความปลอดภัย: กล้องโดม อุปกรณ์ดูทางเข้าประตู และจอภาพทางเดินได้รับประโยชน์จากมุมมอง 119° เพื่อครอบคลุมพื้นที่กว้างด้วยยูนิตเดียว ทางยาวโฟกัส 2.9 มม. เหมาะสมที่สุดสำหรับการตรวจสอบภายในอาคาร ซึ่งจำเป็นต้องจับภาพมุมห้องโดยไม่มีจุดบอด ตัวยึด M12 ช่วยให้การติดตั้งเพิ่มเติมเข้ากับกล่องรักษาความปลอดภัยที่มีอยู่เป็นเรื่องง่าย

ยานยนต์และการเคลื่อนย้าย: ระบบภาพรอบทิศทาง กล้องจุดบอด และกล้องมองหลังสำหรับรถยนต์ใช้ประโยชน์จากมุมทแยงมุม 119° ที่กว้างเพื่อกำจัดจุดบอด โครงสร้างกระจกที่ทนทานและประสิทธิภาพการมองเห็นที่เสถียรเหนืออุณหภูมิ สอดคล้องกับข้อกำหนดคุณสมบัติด้านยานยนต์

วิชันซิสเต็มและวิทยาการหุ่นยนต์: สำหรับการตรวจจับวัตถุ การนำทาง และการนำทางในการหยิบและวาง เลนส์มีความบิดเบี้ยวที่คาดการณ์ได้และ CRA ต่ำ ช่วยให้สามารถวัดหน่วยเมตริกได้อย่างแม่นยำหลังการแก้ไข TTL ขนาดกะทัดรัด 8.9 มม. ช่วยให้สามารถรวมเข้ากับเพย์โหลดของโดรนหรือเครื่องสแกนมือถือได้

เครื่องใช้ไฟฟ้า: กริ่งประตูอัจฉริยะ ชุดหูฟัง VR/AR และกล้องการประชุม 360° ใช้ประโยชน์จากความเข้ากันได้ของเซ็นเซอร์ 1/4" และขอบเขตการมองเห็นที่กว้างเพื่อมอบประสบการณ์ที่ดื่มด่ำ รูรับแสง F/3.4 ให้ระยะชัดลึกที่เพียงพอสำหรับการจดจำใบหน้าในระยะทางที่แตกต่างกัน

IoT อุตสาหกรรมและวิสัยทัศน์แบบฝัง: ด้วยทางยาวโฟกัสคงที่และอินเทอร์เฟซ M12 ที่เรียบง่าย เลนส์นี้จึงเหมาะอย่างยิ่งสำหรับระบบการตรวจสอบในสายการผลิต ซึ่งมุมมอง 119° สามารถตรวจสอบแผง PCB ขนาดใหญ่หรือพื้นผิวบรรจุภัณฑ์ในเฟรมเดียว เทคโนโลยีออพติคอล BOSHI รองรับการปรับแต่งความยาวโฟกัสด้านหลังแบบกลไกเพื่อรองรับแว่นตาที่มีฝาครอบเซ็นเซอร์ต่างๆ ซึ่งช่วยขยายความอเนกประสงค์ของเลนส์ให้ดียิ่งขึ้น

ตลอดการใช้งานเหล่านี้ คุณลักษณะหลัก ได้แก่ ทางยาวโฟกัส 2.9 มม. รูรับแสง F/3.4 รูปแบบเซ็นเซอร์ 1/4" มุมมอง 119° การบิดเบือนของทีวีต่ำ มุมรังสีเอกซ์ที่ควบคุม และเมาท์ M12 ช่วยให้มั่นใจได้ว่าเลนส์ของ BOSHI Optical Technology ให้ภาพคุณภาพสูงที่สม่ำเสมอโดยใช้ความพยายามหลังการประมวลผลน้อยที่สุด ผลิตภัณฑ์นี้เป็นตัวเลือกที่สำคัญสำหรับวิศวกรที่กำลังมองหาความสมดุลระหว่างการครอบคลุมที่กว้าง ขนาดกะทัดรัด และความคุ้มค่าด้านต้นทุน
