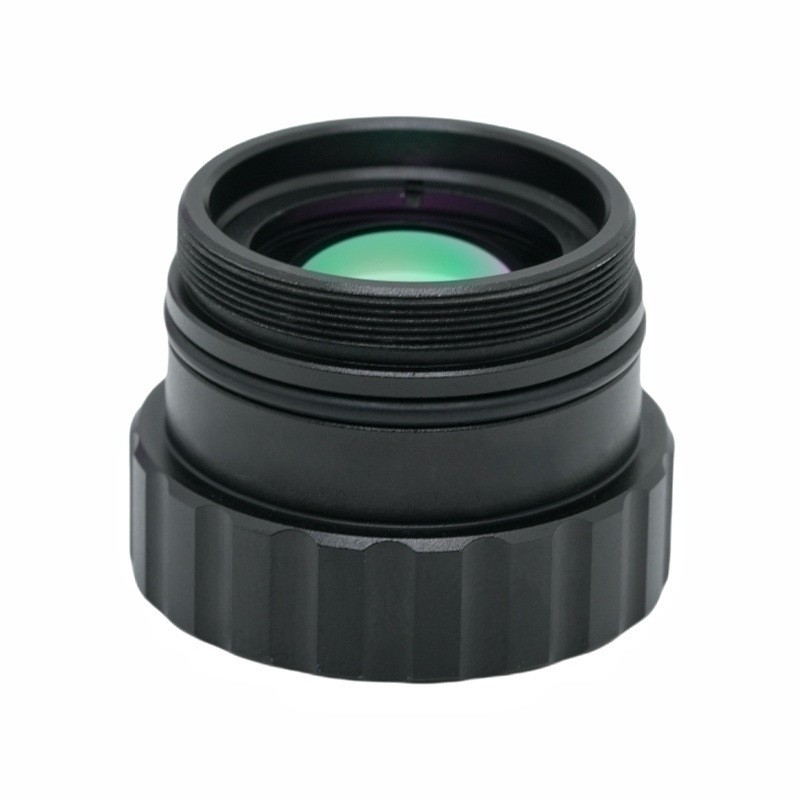

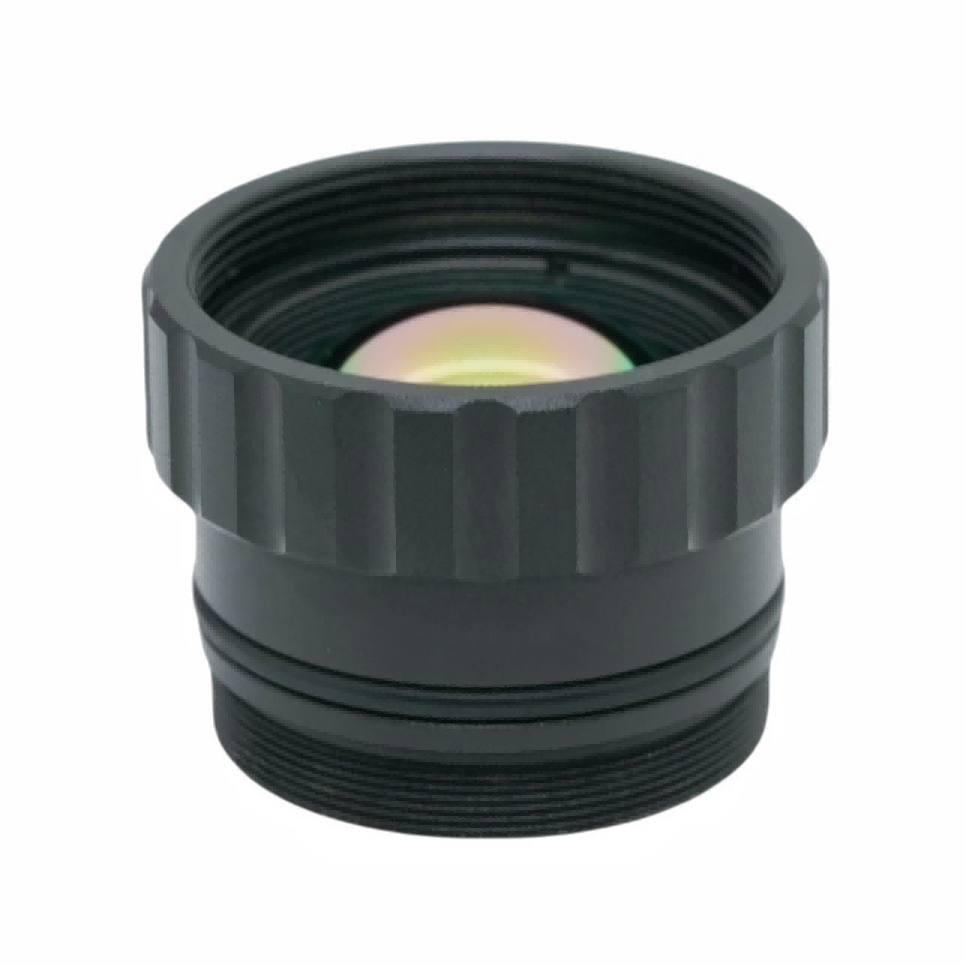

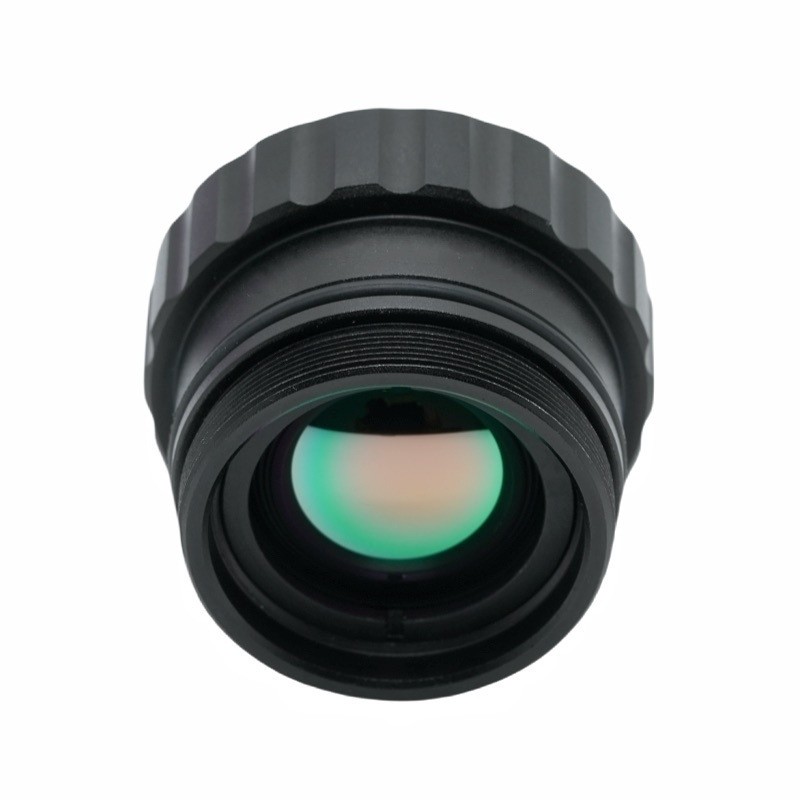

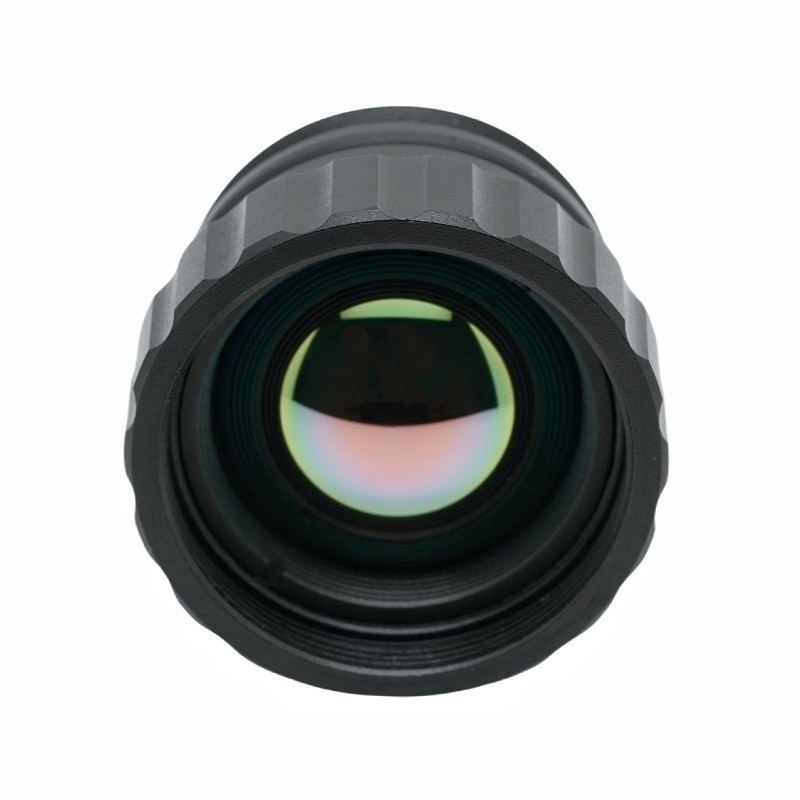

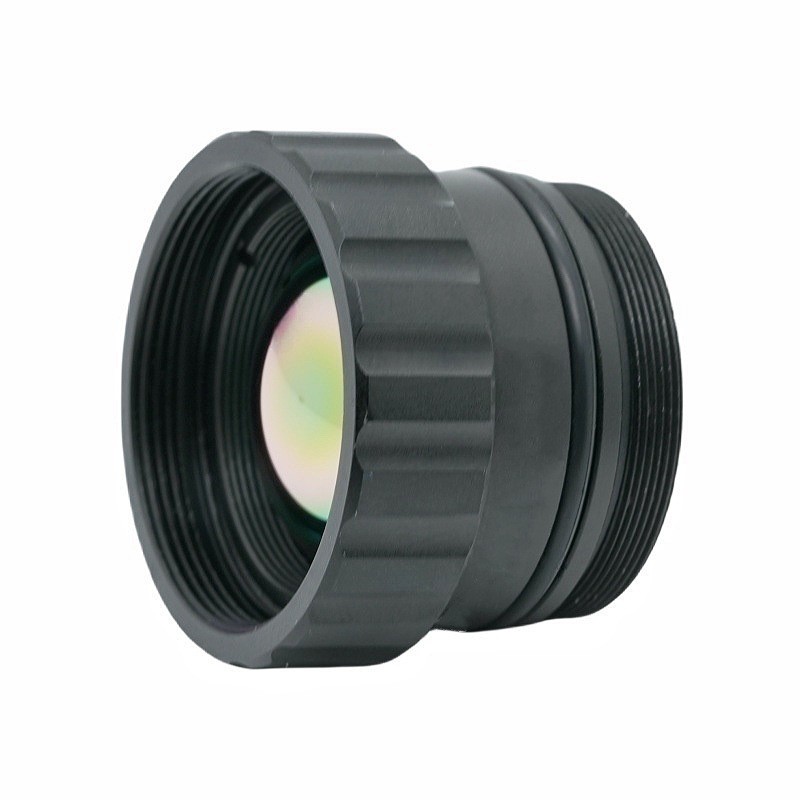

รายละเอียดสินค้า19 มม. F1.0 M22 12um เลนส์ AR เลนส์ถ่ายภาพความร้อนอินฟราเรดคลื่นยาว
เลนส์โบชิ เป็นผู้ผลิตผู้จัดจำหน่ายและส่งออกเลนส์มาตรฐาน M12 ของจีน ยึดมั่นในการแสวงหาคุณภาพที่สมบูรณ์แบบของผลิตภัณฑ์เพื่อให้เลนส์ Standard M12 ของเราได้รับความพึงพอใจจากลูกค้าจำนวนมาก การออกแบบขั้นสุดยอด วัตถุดิบที่มีคุณภาพ ประสิทธิภาพสูง และราคาที่แข่งขันได้คือสิ่งที่ลูกค้าทุกคนต้องการ และนั่นคือสิ่งที่เราสามารถเสนอให้คุณได้เช่นกัน เราจะให้บริการหลังการขายที่ดีที่สุดและการส่งมอบตรงเวลาแก่คุณ

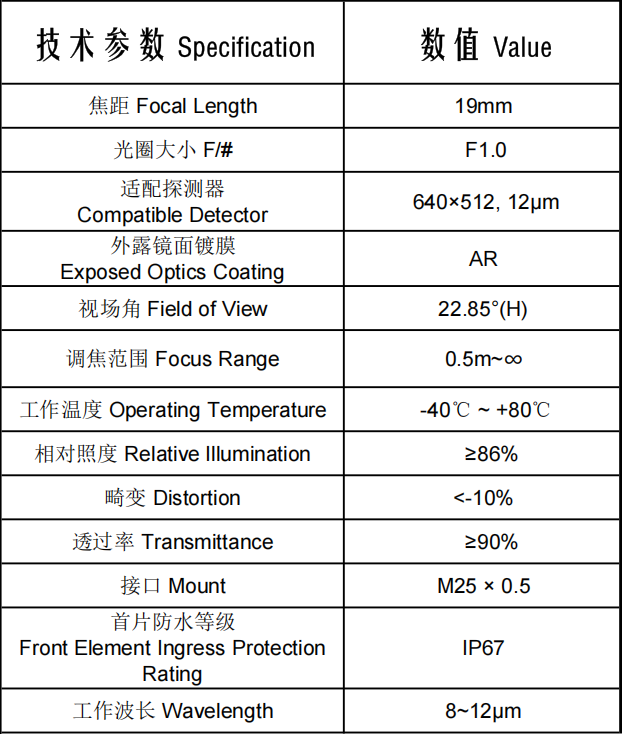

I. การตีความโดยละเอียดของพารามิเตอร์หลัก

1. การแจกแจงพารามิเตอร์เชิงลึก

1. ทางยาวโฟกัส 19 มม. รูรับแสงขนาดใหญ่พิเศษ F1.0

F1.0 เป็นรูรับแสงขนาดใหญ่ที่หาได้ยากในบรรดาเลนส์ LWIR ซึ่งให้ฟลักซ์การส่องสว่างที่สูงกว่ารุ่น F1.4/F1.8 ทั่วไปมาก และปรับปรุงอัตราส่วนสัญญาณต่อเสียงรบกวนสำหรับแหล่งความร้อนจางที่อุณหภูมิต่ำได้อย่างมาก

ทางยาวโฟกัสยาว 19 มม. ทำให้ขอบเขตการมองเห็นแคบลงและขยายเป้าหมายที่อยู่ไกล โดยเฉพาะสำหรับการวัดอุณหภูมิระยะไกลที่มีความละเอียดละเอียดและการเฝ้าระวังที่ต้องการการจดจำรายละเอียดที่ชัดเจน

2. ความยาวคลื่นในการทำงาน: 8 ~ 12μm

ช่องส่งสัญญาณบรรยากาศมาตรฐานสำหรับอินฟราเรดคลื่นยาว เข้ากันได้กับแกนกล้องถ่ายภาพความร้อนวานาเดียมออกไซด์ที่ไม่มีการระบายความร้อนสำหรับการถ่ายภาพความร้อนและการวัดอุณหภูมิของร่างกายมนุษย์ อุปกรณ์ไฟฟ้า และเครื่องจักร

3. ตัวตรวจจับที่เข้ากันได้: 640 × 512, 12μm Pixel Pitch

จับคู่แกนอินฟราเรดที่ไม่มีการระบายความร้อนในอุตสาหกรรมกระแสหลักจาก Guide, Hikvision, Dahua, Dali และผู้ผลิตรายอื่นๆ ระยะพิกเซล 12μm ช่วยรักษาสมดุลของความละเอียดในการถ่ายภาพและราคาอุปกรณ์โดยรวม

4. มุมมองแนวนอน: 22.85°

คุณลักษณะ FOV ที่แคบ: เป้าหมายจะปรากฏใหญ่ขึ้นที่ระยะสังเกตที่เท่ากัน โดยเผยให้เห็นรายละเอียดความร้อนที่ละเอียดอ่อนจากระยะไกล ปรับให้เหมาะสมสำหรับการตรวจสอบระยะไกลแบบจุดคงที่ แทนที่จะครอบคลุมพื้นที่กว้างแบบพาโนรามา

5.ช่วงโฟกัส: 0.5m ~ ∞

ระยะโฟกัสใกล้สุดที่สั้นเป็นพิเศษที่ 0.5 ม. ทำให้สามารถตรวจสอบส่วนประกอบขนาดเล็กได้ในระยะใกล้ ในขณะที่การโฟกัสแบบอินฟินิตี้รองรับการลาดตระเวนระยะไกล ครอบคลุมทั้งการทดสอบความร้อนของส่วนประกอบขนาดเล็กและการตรวจสอบระยะไกลในพื้นที่ขนาดใหญ่ในเลนส์ตัวเดียว

2. ตัวชี้วัดคุณภาพของภาพหลัก

1.AR เคลือบป้องกันแสงสะท้อนบนเลนส์ที่สัมผัส + การส่งผ่าน ≥90%

การเคลือบป้องกันแสงสะท้อนแบบกำหนดเองที่ปรับให้เหมาะกับแถบขนาด 8–12μm การส่งผ่านคลื่นเต็ม ≥90% มีประสิทธิภาพเหนือกว่าค่าเฉลี่ยอุตสาหกรรมที่ 70%~85% เพิ่มการจับพลังงานอินฟราเรดสูงสุดเพื่อตรวจจับจุดความร้อนที่จางๆ โดยมีแสงจ้าและภาพโกสต์น้อยที่สุดภายใต้แสงจ้า

2.การส่องสว่างสัมพัทธ์ ≥86%

มุมภาพคงความสว่างส่วนกลางไว้ 86% โดยความสว่างของขอบจะลดลงเล็กน้อย กรอบที่สม่ำเสมอช่วยลดข้อผิดพลาดในการอ่านอุณหภูมิที่ขอบ และหลีกเลี่ยงเสียงรบกวนที่เกิดจากการบังคับซอฟต์แวร์ให้สว่างขึ้นในพื้นที่ต่อพ่วงในระหว่างการสแกนพื้นที่ขนาดใหญ่

3.การบิดเบือน <-10%

ค่าลบบ่งชี้ถึงความบิดเบี้ยวของลำกล้อง ซึ่งเป็นข้อดีทั่วไปของเลนส์อินฟราเรด FOV ที่แคบยาว โดยยอมสละความเป็นเส้นตรงทางเรขาคณิตเล็กน้อยเพื่อให้ได้การส่งผ่านและการส่องสว่างแบบสัมพัทธ์ที่เหนือกว่า เลนส์นี้ได้รับการปรับให้เหมาะสมสำหรับการตรวจจับอุณหภูมิและการระบุเป้าหมาย ไม่ใช่การวัดขนาดที่มีความแม่นยำสูง

3. การออกแบบด้านสิ่งแวดล้อมและเครื่องกล

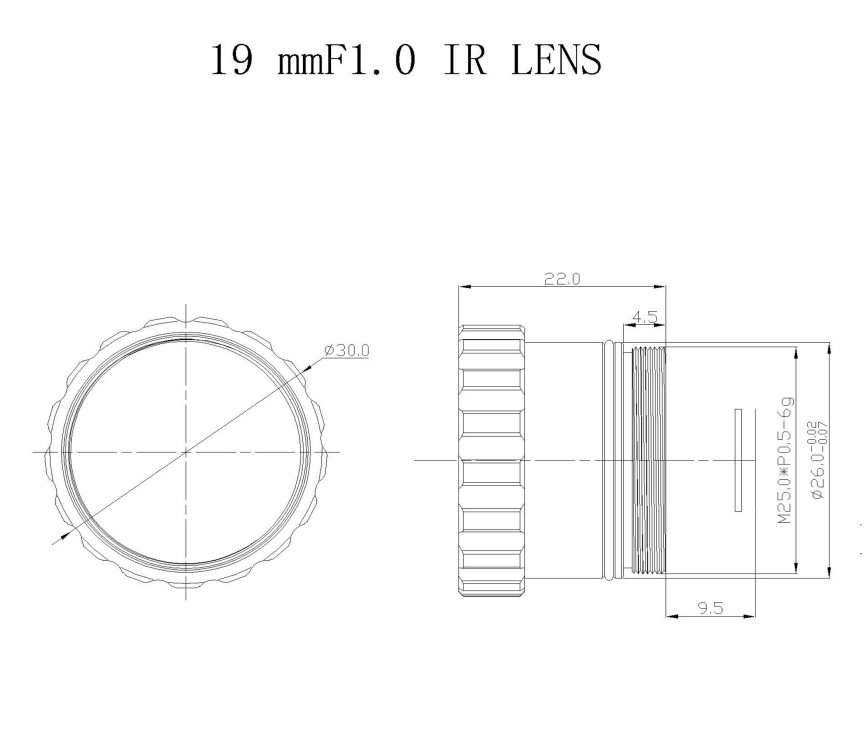

1. เมาท์: M25 × 0.5

อินเทอร์เฟซแบบเกลียวมาตรฐานสำหรับเลนส์อินฟราเรดโฟกัสยาวโดยเฉพาะ ให้การผสานรวมที่ราบรื่นกับแกนกล้องถ่ายภาพความร้อนคลื่นยาว 640 พิกเซลทั้งหมด

2. ระดับการป้องกันทางเข้าขององค์ประกอบด้านหน้า: IP67

ป้องกันฝุ่นและกันน้ำในตัวสำหรับชิ้นเลนส์ด้านหน้า สามารถใช้งานกลางแจ้งได้โดยไม่ต้องมีหน้าต่างป้องกันเพิ่มเติม ทนทานต่อฝนกระเซ็นและพายุทราย ขณะเดียวกันก็ทำให้การออกแบบโครงสร้างของอุปกรณ์กลางแจ้งง่ายขึ้น

3. อุณหภูมิในการทำงาน: -40 ℃ ~ + 80 ℃

ช่วงความทนทานต่ออุณหภูมิที่กว้างเป็นพิเศษซึ่งครอบคลุมฤดูหนาวที่หนาวเย็นทางตอนเหนือ ฤดูร้อนที่ร้อนระอุ และโรงงานอุตสาหกรรมที่มีอุณหภูมิสูง โดยจะรักษาโฟกัสที่มั่นคงและการเคลือบที่สมบูรณ์โดยไม่หลุดล่อนหรือพร่ามัวภายใต้ความผันผวนของอุณหภูมิที่รุนแรงสำหรับการทำงานตลอดทั้งปี

ครั้งที่สอง ข้อดีด้านประสิทธิภาพหลัก

ข้อได้เปรียบ 1: การส่งผ่านแสงอินฟราเรดชั้นนำ: F1.0 รูรับแสงขนาดใหญ่ + ≥90% การส่งผ่านแสงสูงเป็นพิเศษ

เลนส์อินฟราเรดโฟกัสยาวเพียงไม่กี่ตัวที่มีสเปคเทียบเท่ากันสามารถส่งผ่านได้ถึง 90% เมื่อใช้ร่วมกับรูรับแสงขนาดใหญ่พิเศษ F1.0 จะให้ความไวระดับแนวหน้าของอุตสาหกรรมในการตรวจจับแหล่งความร้อนที่จางจากระยะไกล เช่น สายไฟร้อนเกินไปเล็กน้อยและอุณหภูมิของอุปกรณ์ที่ซ่อนอยู่เพิ่มขึ้น พร้อมการถ่ายภาพเป้าหมายที่อุณหภูมิต่ำที่คมชัด

ข้อได้เปรียบ 2: ความสม่ำเสมอของเฟรมที่เหนือกว่าเพื่อการอ่านอุณหภูมิขอบที่แม่นยำ

การส่องสว่างสัมพัทธ์ที่สูงเป็นพิเศษ ≥86% ช่วยลดการลดทอนความสว่างที่มุมภาพ เมื่อสแกนอุปกรณ์จำนวนมาก เช่น แผงเซลล์แสงอาทิตย์และตู้สวิตช์ ค่าอุณหภูมิที่ขอบเฟรมจะยังคงสม่ำเสมอโดยไม่มีการเบี่ยงเบนที่ชัดเจน

ข้อได้เปรียบ 3: การโฟกัสแบบ Dual-Range สำหรับการถ่ายภาพมาโครและระยะไกล

ความสามารถในการโฟกัสระยะใกล้ 0.5 ม. ช่วยให้สามารถตรวจสอบความร้อนของแผงวงจร ขั้วต่อสายไฟขนาดเล็ก และแบริ่งได้ ในขณะที่การโฟกัสแบบอินฟินิตี้ระยะไกลรองรับการลาดตระเวนหลายกิโลเมตร เลนส์เดี่ยวตอบสนองทั้งการทดสอบส่วนประกอบขนาดเล็กที่มีความแม่นยำและการตรวจสอบจุดคงที่จากระยะไกล

ข้อได้เปรียบ 4: ความทนทานกลางแจ้งทุกสภาพอากาศและความเสถียรที่อุณหภูมิกว้าง

การป้องกันเลนส์ด้านหน้าระดับ IP67 จับคู่กับอุณหภูมิการทำงานที่กว้าง -40~+80°C ช่วยให้สามารถติดตั้งได้โดยตรงในสภาพแวดล้อมที่รุนแรง รวมถึงเหมือง สถานีย่อย พื้นที่รกร้างว่างเปล่า และอุโมงค์ โดยไม่มีความเสี่ยงที่โฟกัสจะหลุดลอยหรือหลุดล่อนของสารเคลือบภายใต้อุณหภูมิที่สูงหรือสุดขีด

ข้อได้เปรียบ 5: FOV แบบโฟกัสระยะไกลเพื่อขยายรายละเอียดระยะไกล

เมื่อเปรียบเทียบกับเลนส์ 13 มม. ที่สั้นกว่า ทางยาวโฟกัส 19 มม. และ FOV ที่แคบ 22.85° ให้กำลังขยายเป้าหมายที่สูงกว่าในระยะห่างเท่ากัน เหมาะอย่างยิ่งสำหรับการระบุข้อบกพร่องทางความร้อนเล็กๆ น้อยๆ รวมถึงฉนวนที่เสียหาย ลวดเกลียวหัก และอุปกรณ์จุดร้อนที่บอบบางจากระยะไกล

ที่สาม ฟิลด์แอปพลิเคชันเป้าหมาย

1.การตรวจสอบโครงข่ายไฟฟ้า (การใช้งานหลัก)

·การวัดอุณหภูมิระยะไกลสำหรับสายและเสาส่งไฟฟ้าแรงสูง: ความยาวโฟกัสยาว 19 มม. จะขยายฉนวนและข้อต่อสายไฟให้ห่างออกไปหลายพันเมตร ในขณะที่การส่งผ่านข้อมูลสูง F1.0 จะจับข้อบกพร่องที่เกิดจากความร้อนสูงเกินไปเล็กน้อย การป้องกันระดับ IP67 และความทนทานต่ออุณหภูมิที่กว้างปรับให้เหมาะกับสถานีย่อยกลางแจ้งบนภูเขา

·การตรวจจับจุดร้อนของแผง PV: การส่องสว่างสัมพัทธ์สูงรับประกันการอ่านอุณหภูมิที่แม่นยำทั่วทั้งขอบแผง และการส่งผ่านแสง ≥90% จะตรวจจับจุดร้อนของแบตเตอรี่ที่จางลง

·การทดสอบความร้อนที่แม่นยำของสวิตช์เกียร์และหม้อแปลงไฟฟ้าแรงสูง: โฟกัสขั้นต่ำ 0.5 ม. รองรับการสแกนระยะใกล้ของความผิดปกติของอุณหภูมิที่ซ่อนอยู่ในส่วนประกอบไฟฟ้าขนาดกะทัดรัด

2. การบำรุงรักษาเชิงคาดการณ์สำหรับอุปกรณ์อุตสาหกรรมที่มีความแม่นยำ

·การตรวจสอบมอเตอร์ แบริ่ง และเครื่องจักรทางโลหะวิทยาจากระยะไกล: ทนอุณหภูมิแวดล้อมได้สูงถึง +80°C เพื่อสแกนสายการผลิตทั้งหมดจากระยะไกลและแจ้งเตือนล่วงหน้าเกี่ยวกับความล้มเหลวจากความร้อนสูงเกินไป

·การตรวจสอบชิ้นส่วนอิเล็กทรอนิกส์และตู้แบตเตอรี่เก็บพลังงาน: การโฟกัสแบบมาโคร 0.5 ม. ระบุความผิดปกติทางความร้อนเล็กน้อยบนแผงวงจรและเซลล์แบตเตอรี่

·การลาดตระเวนความร้อนรั่วสำหรับท่อส่งสารเคมีและถังเก็บสารเคมีระยะไกล: สแกนเส้นทางท่อทั้งหมดจากระยะไกลเพื่อตรวจจับความเสียหายเล็กน้อยของฉนวนและจุดสูญเสียความร้อน

3.การรักษาความปลอดภัยกลางแจ้งระยะไกลและการเฝ้าระวังชายแดน

·การเตือนล่วงหน้าขอบเขตขอบเขตคงที่สำหรับบ่อน้ำมัน เหมือง และสวนอุตสาหกรรม: FOV แบบแคบจะล็อคเข้ากับเนินเขาและกำแพงขอบเขตที่ห่างไกลเพื่อตรวจจับบุคลากรและยานพาหนะที่บุกรุกโดยลายเซ็นความร้อน

·การมองเห็นตอนกลางคืนทุกสภาพอากาศสำหรับการป้องกันชายแดนและชายฝั่ง: -40°C ทนต่ออุณหภูมิต่ำเหมาะกับพื้นที่รกร้างที่หนาวเย็น และการป้องกันระดับ IP67 ให้การถ่ายภาพที่มีความเสถียรผ่านฝน หิมะ และพายุทราย

4. การขนส่งทางรถไฟและการตรวจสอบด้วยอินฟราเรดที่ติดตั้งกับยานพาหนะ

·การตรวจสอบความร้อนระยะไกลของสายหน้าสัมผัสของรถไฟความเร็วสูง: ทางยาวโฟกัสยาวจะขยายสายเคเบิลเหนือศีรษะเพื่อตรวจจับความร้อนสูงเกินไปบนสายหน้าสัมผัสและฮาร์ดแวร์กำหนดตำแหน่ง เลนส์ด้านหน้าต้านทานหมอกและฝุ่นจากสภาพแวดล้อมในอุโมงค์โดยไม่เกิดฝ้า

·การทดสอบอุณหภูมิระยะไกลของรางเหล็กและตัวยึด รวมถึงระบบช่วยเหลือในการมองเห็นตอนกลางคืนแบบโฟกัสระยะไกลสำหรับระบบออนบอร์ด

5.การป้องกันไฟป่าและการติดตามทรัพยากรธรรมชาติ

การตรวจสอบไฟป่าผ่านหน่วยแพนเอียงภาคพื้นดินหรือ UAV: ​​ระบุการลุกไหม้ในช่วงแรกที่ซ่อนอยู่ในป่าที่อยู่ห่างออกไปหลายกิโลเมตร การส่งผ่านข้อมูลสูงจะจับแหล่งกำเนิดไฟที่มีอุณหภูมิต่ำเล็กน้อยเพื่อการเตือนล่วงหน้าเกี่ยวกับไฟป่าขั้นสูง

6. การตรวจสอบเหตุฉุกเฉินด้วยอุปกรณ์พิเศษ

การสังเกตความร้อนระยะไกลของฉากเพลิงไหม้ การคัดกรองอันตรายที่อุณหภูมิสูงที่ซ่อนอยู่ในคลังสินค้าขนาดใหญ่ และการตรวจสอบความร้อนระยะไกลของเครื่องจักรในท่าเรือขนาดใหญ่

IV. คำอธิบายการแลกเปลี่ยนผลิตภัณฑ์ (หมายเหตุข้อจำกัด)

ความบิดเบี้ยวของลำกล้องที่มีนัยสำคัญ (<-10%) ทำให้เลนส์นี้ไม่เหมาะสำหรับการใช้งานที่ต้องการการวัดขนาดที่มีความแม่นยำสูงหรือการทำแผนที่ทางเรขาคณิต การออกแบบด้านการมองเห็นจัดลำดับความสำคัญของการส่งผ่าน ความสม่ำเสมอของขอบ และความไวในการตรวจจับอุณหภูมิระยะไกล ปรับให้เหมาะสมสำหรับการวัดความร้อนและการจดจำเป้าหมายโดยเฉพาะ
