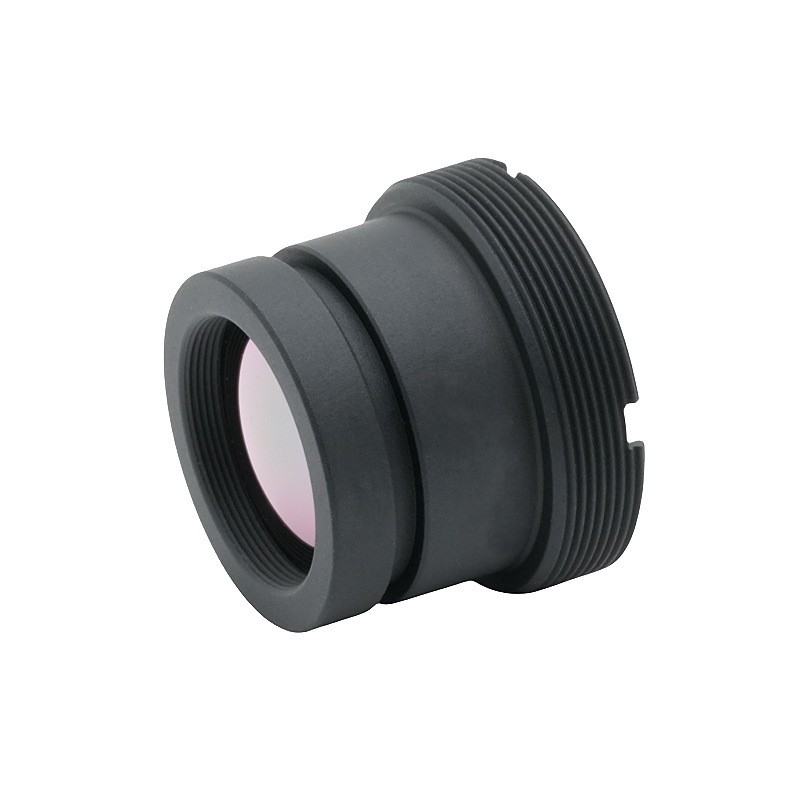

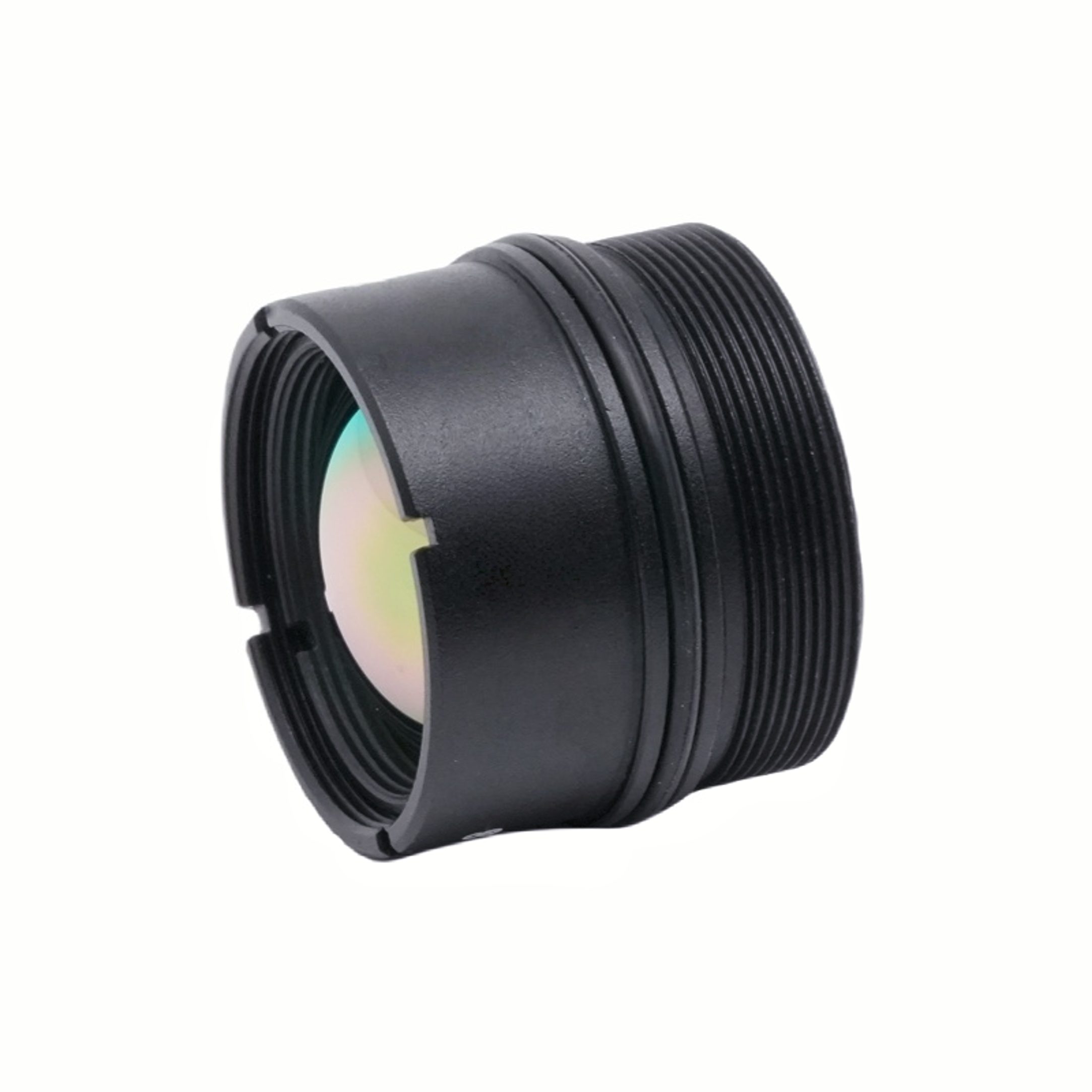

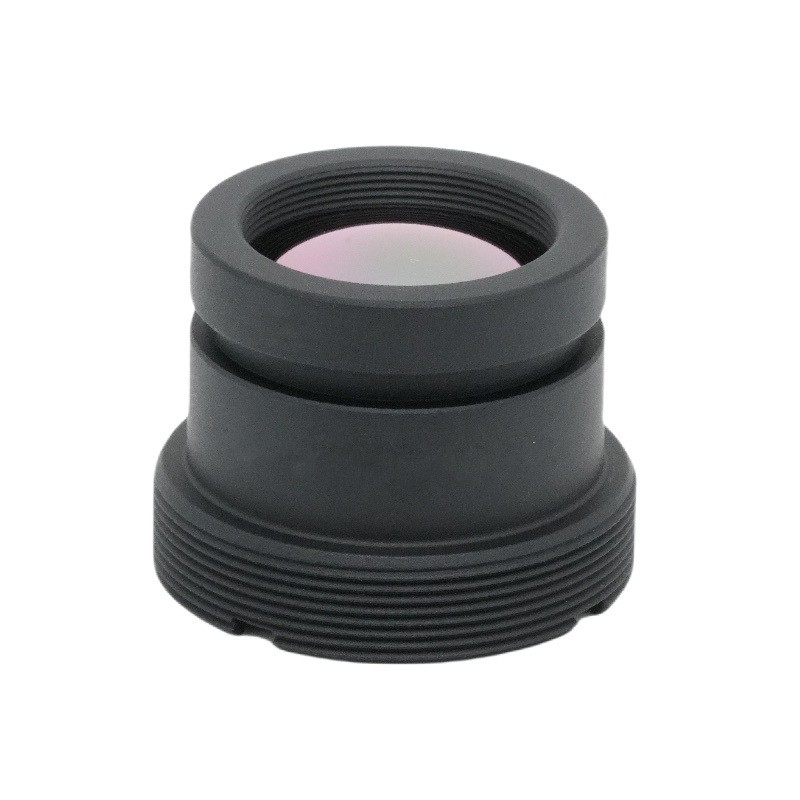

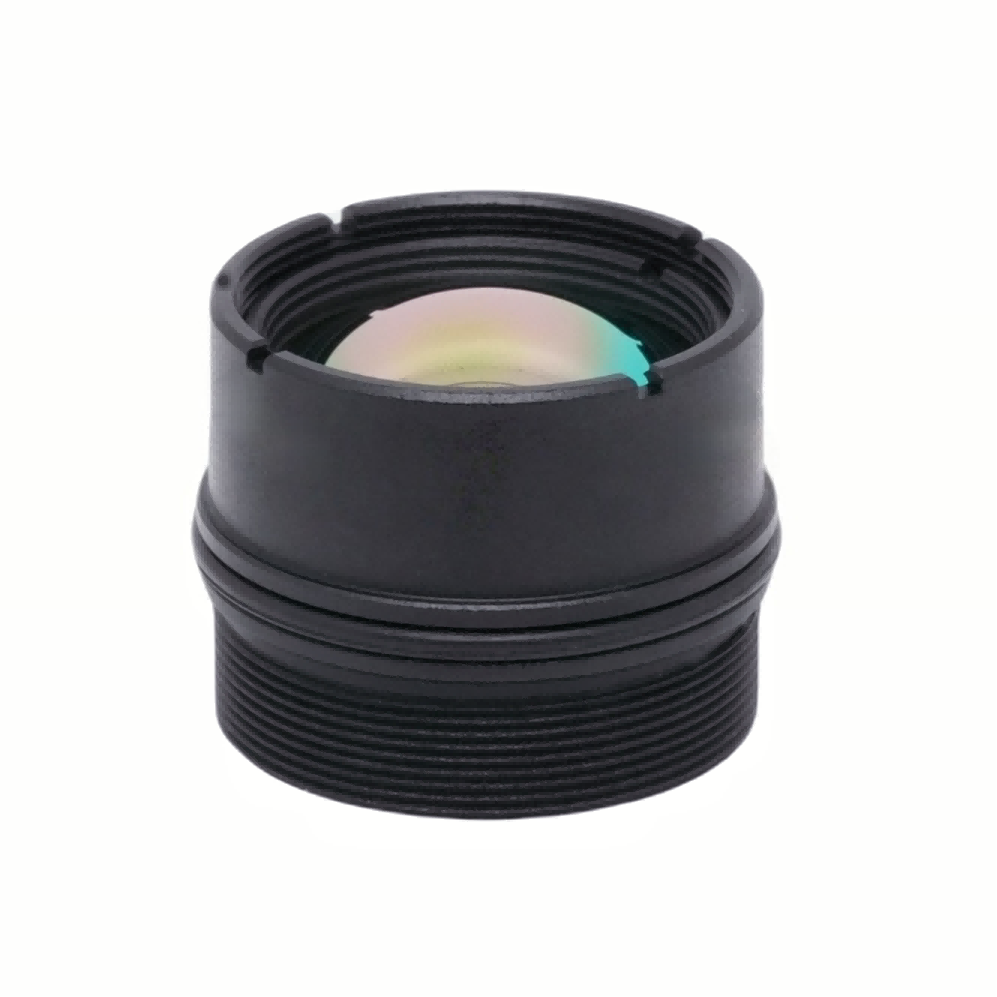

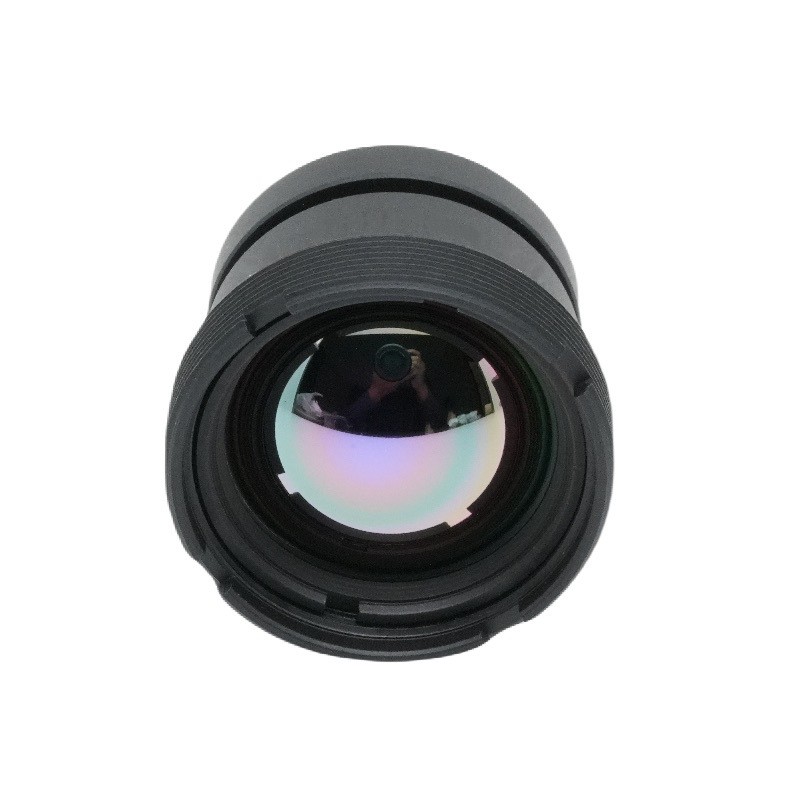

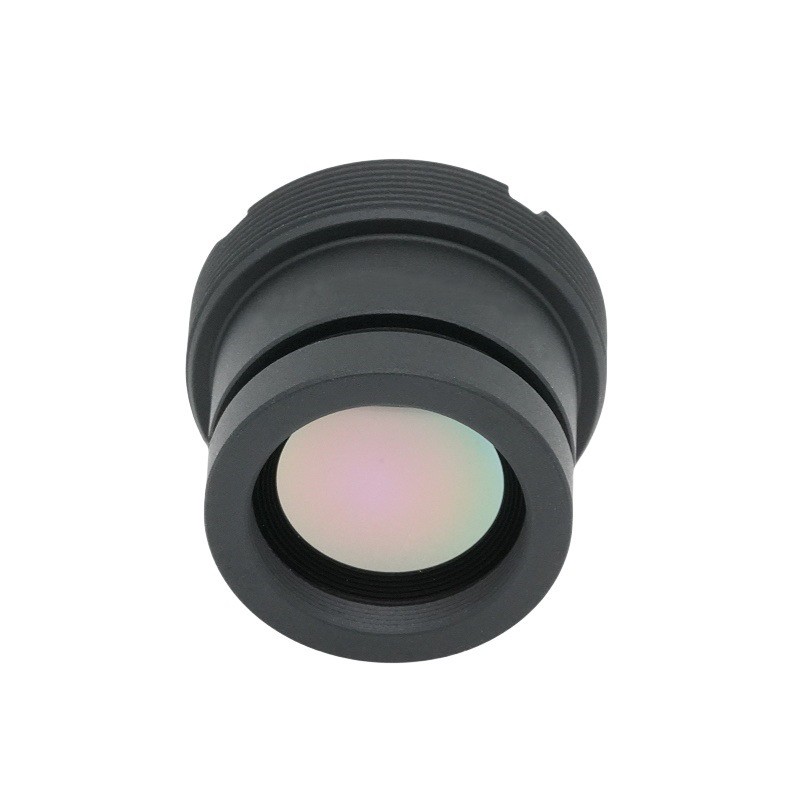

ความยาวโฟกัส 13 มม. เลนส์ความร้อนอินฟราเรด

ข้อมูลสรุปเกี่ยวกับผลิตภัณฑ์

ผลิตโดยโบชิ ออพติคอลเทคโนโลยี เลนส์ระบายความร้อนแบบไม่ระบายความร้อน 13 มม. F1.0 นี้ได้รับการปรับให้เหมาะสมสำหรับแถบอินฟราเรดคลื่นยาว 8‑12μm นี้เลนส์ถ่ายภาพความร้อนเข้ากันได้อย่างลงตัวกับเครื่องตรวจจับความละเอียด 640×512 พร้อมขนาดพิกเซล 12μm เลนส์ใช้รูรับแสงกว้าง F1.0 จับภาพรังสีอินฟราเรดที่จางๆ เพื่อส่งเอาต์พุตความร้อนที่ชัดเจนภายใต้ฉากที่มีคอนทราสต์ต่ำ องค์ประกอบออปติคอลด้านหน้ามีระดับการป้องกัน IP67 และพื้นผิวสัมผัสถูกเคลือบด้วย AR ที่ทนทาน เพื่อรักษาประสิทธิภาพที่มั่นคงในสภาพแวดล้อมกลางแจ้งที่ซับซ้อน โฟกัสครอบคลุมระยะ 1 เมตรถึงระยะอนันต์ และอุณหภูมิในการทำงานครอบคลุมตั้งแต่ -40°C ถึง +80°C เมาท์ M20×0.5 ขนาดกะทัดรัดรองรับการประกอบที่สะดวก เทคโนโลยีออปติคัล BOSHI ดำเนินการสอบเทียบออปติคอลอย่างเข้มงวดเพื่อรับประกันคุณภาพออพติคอลที่เสถียรและสม่ำเสมอสำหรับการรวมมวลของอุปกรณ์ถ่ายภาพความร้อน

รายละเอียดสินค้าโดยละเอียด

พารามิเตอร์

1. ทางยาวโฟกัสและรูรับแสง: เลนส์ระบายความร้อนแบบไม่ระบายความร้อนนี้มีความยาวโฟกัสคงที่ 13 มม. พร้อมด้วยรูรับแสง F1.0 ที่เร็วเป็นพิเศษ โครงสร้างรูรับแสงขนาดใหญ่ช่วยเพิ่มการรับโฟตอนอินฟราเรดให้สูงสุด ซึ่งนำมาซึ่งการปรับปรุงที่โดดเด่นในด้านอัตราส่วนสัญญาณต่อเสียงรบกวนสำหรับเซ็นเซอร์ความร้อนที่ตรงกัน และวางรากฐานสำหรับเอาต์พุตภาพความร้อนคุณภาพสูง

2. สเปกตรัมการทำงาน: ทำงานภายในแบนด์ LWIR 8-12μm ซึ่งทำหน้าที่เป็นหน้าต่างส่งผ่านบรรยากาศหลักสำหรับการตรวจจับความร้อนแบบพาสซีฟ ทำให้สามารถรับสัญญาณความร้อนที่เชื่อถือได้ในสภาพการทำงานกลางแจ้งส่วนใหญ่

3. ความเข้ากันได้ของตัวตรวจจับ: เลนส์ได้รับการปรับแต่งสำหรับตัวตรวจจับความละเอียด 640 × 512 ที่มาพร้อมกับพิกเซล 12μm โดยให้ขอบเขตการมองเห็นแนวทแยง 40.7° ขอบเขตการมองเห็นแนวนอน 32.6° และขอบเขตการมองเห็นแนวตั้ง 26.3° และตอบสนองข้อกำหนดในการสังเกตระยะกลาง

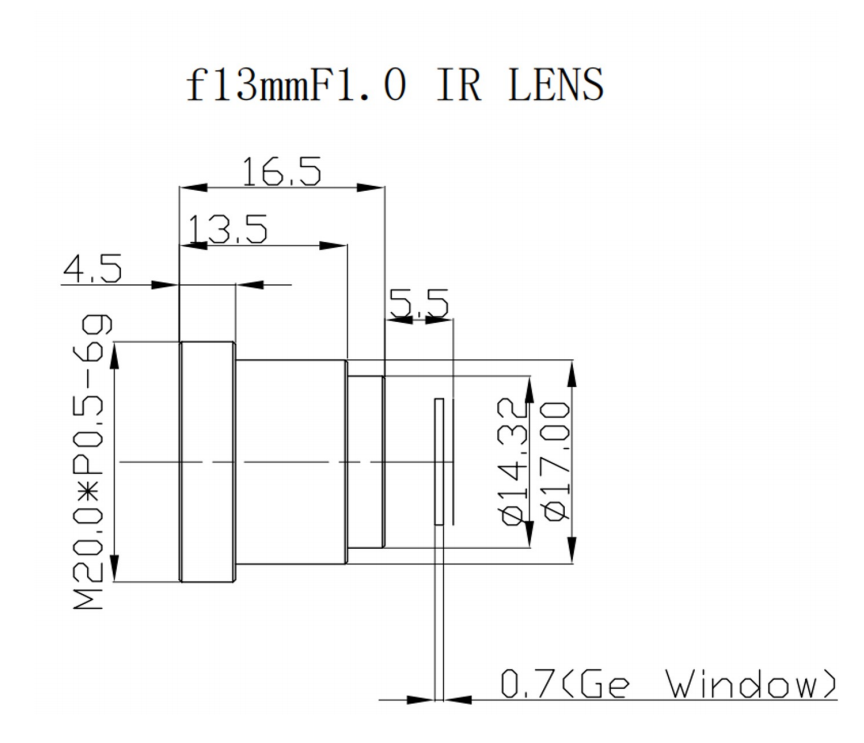

4. ข้อมูลจำเพาะทางกลและสิ่งแวดล้อม: ใช้เมาท์ M20 × 0.5 เพื่อการประกอบที่ง่ายและเชื่อถือได้ ส่วนประกอบออปติคอลด้านหน้ามีการป้องกันน้ำเข้าระดับ IP67 อุณหภูมิในการทำงานอยู่ระหว่าง −40°C ถึง +80°C ดังนั้นจึงปรับให้เข้ากับสภาพแวดล้อมกลางแจ้งที่ร้อนจัดและเย็นจัดได้ ช่วงโฟกัสขยายตั้งแต่ 1 เมตรไปจนถึงระยะอนันต์ และรองรับการตรวจจับเป้าหมายความร้อนทั้งระยะใกล้และระยะไกล

5. ดัชนีแสง: การส่งผ่านโดยรวมถึงไม่น้อยกว่า 86% ความส่องสว่างสัมพัทธ์ไม่น้อยกว่า 75% การบิดเบือนจะถูกควบคุมภายใน ≤-1.5% การเคลือบป้องกันแสงสะท้อนถูกเคลือบบนพื้นผิวแสงแบบเปิดโล่ง เพื่อลดการสูญเสียการสะท้อนของพื้นผิว ตัวบ่งชี้พารามิเตอร์ทั้งหมดได้รับการตรวจสอบอย่างเข้มงวดโดย BOSHI Optical Technology เพื่อความสอดคล้องของผลิตภัณฑ์เป็นชุด

ข้อดีด้านประสิทธิภาพ

1. ความไวต่อความร้อนที่โดดเด่นในสภาวะแสงน้อย เนื่องจากเป็นเลนส์ F1.0 LWIR จึงรวบรวมพลังงานอินฟราเรดได้มากกว่าอย่างมากเมื่อเทียบกับเลนส์อินฟราเรดที่มีค่ารูรับแสงน้อยกว่า ความสามารถดังกล่าวยกระดับความคมชัดของภาพในระหว่างงานการตรวจจับระยะไกล และนำประสิทธิภาพการถ่ายภาพที่เชื่อถือได้ภายใต้ฉากความร้อนที่มีคอนทราสต์ต่ำ

2. ความสม่ำเสมอของแสงที่ดี การส่องสว่างแบบสัมพัทธ์สูงช่วยให้ความสว่างสม่ำเสมอทั่วทั้งกรอบภาพ และหลีกเลี่ยงปรากฏการณ์มุมมืด ความบิดเบี้ยวต่ำช่วยรักษาคุณลักษณะทางเรขาคณิตที่แท้จริงของชิ้นงาน และสร้างพื้นฐานภาพที่เชื่อถือได้สำหรับการวัดเป้าหมายและการจดจำเป้าหมาย

3. ประสิทธิภาพการใช้สเปกตรัมสูง การเคลือบ AR บวกการส่งผ่านโดยรวม ≥86% ช่วยลดการสูญเสียพลังงานอินฟราเรดในระดับสูงสุด สามารถปลดล็อกศักยภาพด้านประสิทธิภาพของเครื่องตรวจจับอินฟราเรดที่ไม่มีการระบายความร้อนที่ตรงกันได้อย่างเต็มที่ และให้ประสิทธิภาพฮาร์ดแวร์ของเลนส์ถ่ายภาพความร้อนเต็มรูปแบบ

4. การปรับตัวด้านสิ่งแวดล้อมที่มีประสิทธิภาพ โครงสร้างกันน้ำและกันฝุ่นของเลนส์ส่วนหน้าระดับ IP67 ขจัดข้อกำหนดสำหรับหน้าต่างป้องกันภายนอกเพิ่มเติมสำหรับสถานการณ์การติดตั้งหลายๆ แบบ ขอบเขตอุณหภูมิการทำงานที่กว้างจะยับยั้งการพร่ามัวและการเบี่ยงเบนของประสิทธิภาพเมื่ออุณหภูมิแวดล้อมเปลี่ยนแปลงอย่างมาก เทคโนโลยีออปติคอล BOSHI ทำการตรวจสอบความน่าเชื่อถือด้านสิ่งแวดล้อมหลายรอบสำหรับผลิตภัณฑ์นี้แล้ว

5. บูรณาการขนาดกะทัดรัดที่สะดวก ตัวยึดมาตรฐาน M20×0.5 รองรับการติดตั้งอย่างราบรื่นในกล้องถ่ายภาพความร้อนขนาดเล็กที่พัฒนาโดยผู้พัฒนาระบบสหกรณ์ โครงสร้างโดยรวมมีขนาดกะทัดรัดและประหยัดพื้นที่การจัดวางสำหรับอุปกรณ์ถ่ายภาพความร้อน

ฟิลด์แอปพลิเคชัน

1. ความมั่นคงชายแดนและการเฝ้าระวังปริมณฑล เลนส์ระบายความร้อนที่ไม่มีการระบายความร้อนรองรับการตรวจสอบความร้อนกลางแจ้งตลอด 24 ชั่วโมง โดยจะบันทึกลายเซ็นความร้อนของวัตถุที่บุกรุกทั้งกลางวันและกลางคืน และช่วยตรวจจับการบุกรุกในขอบเขตสำหรับสถานที่รักษาความปลอดภัย

2. การบำรุงรักษาเชิงคาดการณ์ทางอุตสาหกรรม นี้เลนส์ถ่ายภาพความร้อนรับสัญญาณความร้อนที่ร้อนจัดจากอุปกรณ์ไฟฟ้า สิ่งอำนวยความสะดวกด้านกลไก และท่อส่ง ช่วยให้ผู้ปฏิบัติงานค้นพบข้อบกพร่องด้านความร้อนสูงเกินไปที่ซ่อนอยู่ก่อนที่อุปกรณ์จะเสียหาย และรองรับการตรวจสอบสถานะอุปกรณ์ทางอุตสาหกรรม

3. การมองเห็นความร้อนของยานยนต์ โดยทำหน้าที่ให้กับระบบช่วยเหลือในการขับขี่ด้วยการมองเห็นตอนกลางคืนด้วยอินฟราเรดหลังการขาย การตอบสนองสเปกตรัม 8‑12μm ช่วยให้ระบบยานพาหนะตรวจจับสิ่งกีดขวางบนถนนและเป้าหมายที่มีชีวิตภายใต้สภาพการขับขี่ในเวลากลางคืนหรือทัศนวิสัยไม่ดี

4. ระบบไร้คนขับ มันทำงานเป็นน้ำหนักบรรทุกความร้อนที่ติดตั้งบน UAV ขนาดเล็กและยานพาหนะภาคพื้นดินไร้คนขับ โดยให้ข้อมูลภาพถ่ายความร้อนสำหรับภารกิจค้นหาและกู้ภัย การลาดตระเวนภาคสนาม และการรับรู้สถานการณ์

5. การป้องกันอัคคีภัยและการติดตามป่าไม้ เลนส์ LWIR ระบุแหล่งความร้อนที่ซ่อนอยู่ตั้งแต่เนิ่นๆ ภายในพื้นที่ป่าไม้ รองรับการเตือนภัยล่วงหน้าสำหรับความเสี่ยงจากไฟป่าก่อนที่จะเกิดเปลวไฟ

6. การตรวจสอบพลังงานอาคาร ดำเนินการตรวจสอบความร้อนสำหรับโครงสร้างอาคาร ผู้ใช้สามารถค้นหาตำแหน่งการสูญเสียความร้อน จุดรั่วของอากาศ และข้อบกพร่องของฉนวนผ่านภาพความร้อนเพื่อเป็นแนวทางในการปรับปรุงการประหยัดพลังงานของอาคาร

7. การเฝ้าระวังทางทะเล โดยตรวจจับเป้าหมายทางทะเลในเวลากลางวันและกลางคืนภายใต้สภาพทะเลที่มีหมอกหนา โดยให้เอาต์พุตการถ่ายภาพความร้อนที่เสถียรสำหรับงานตรวจสอบนอกชายฝั่ง
