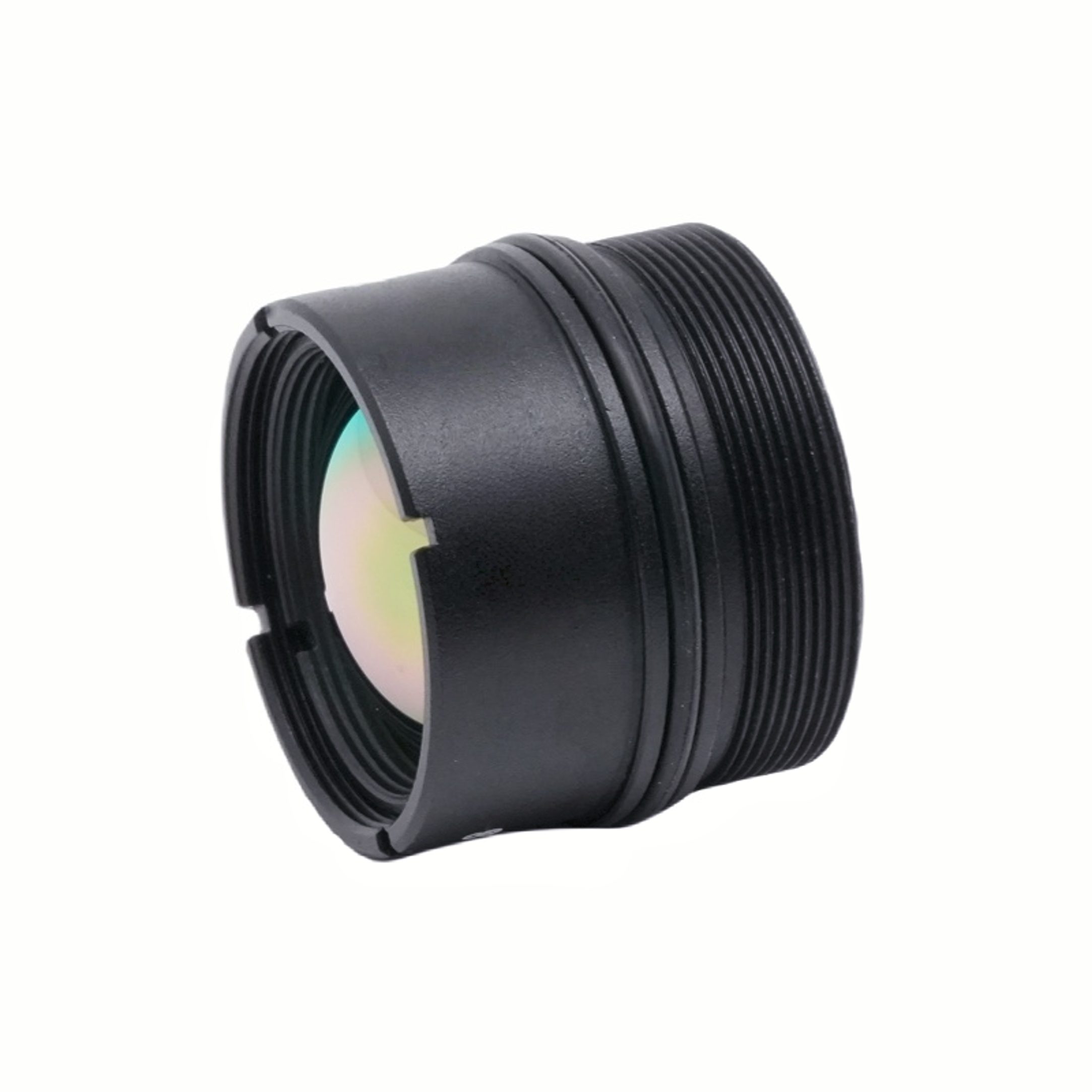

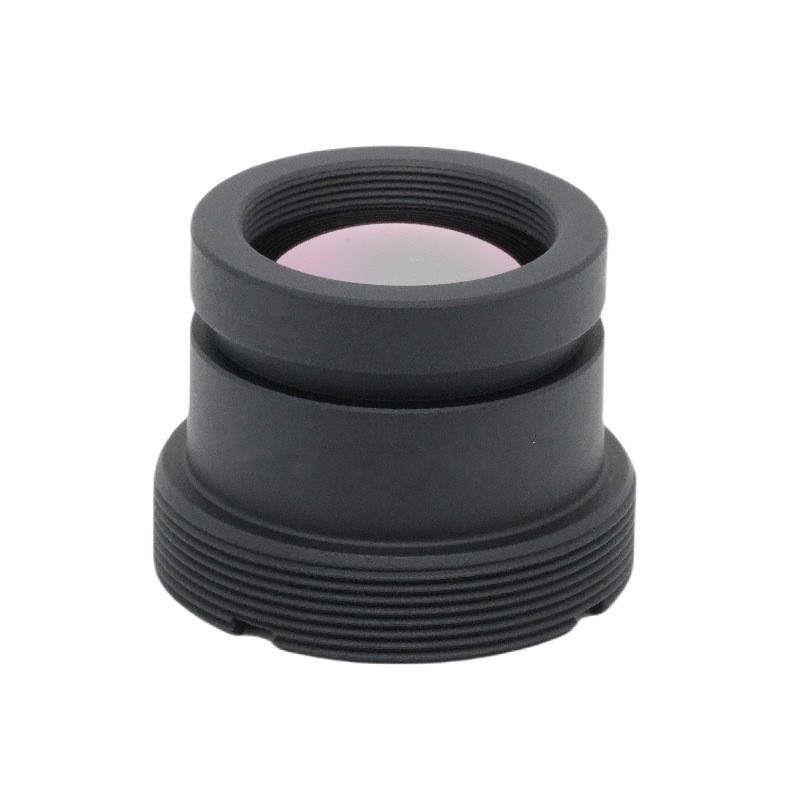

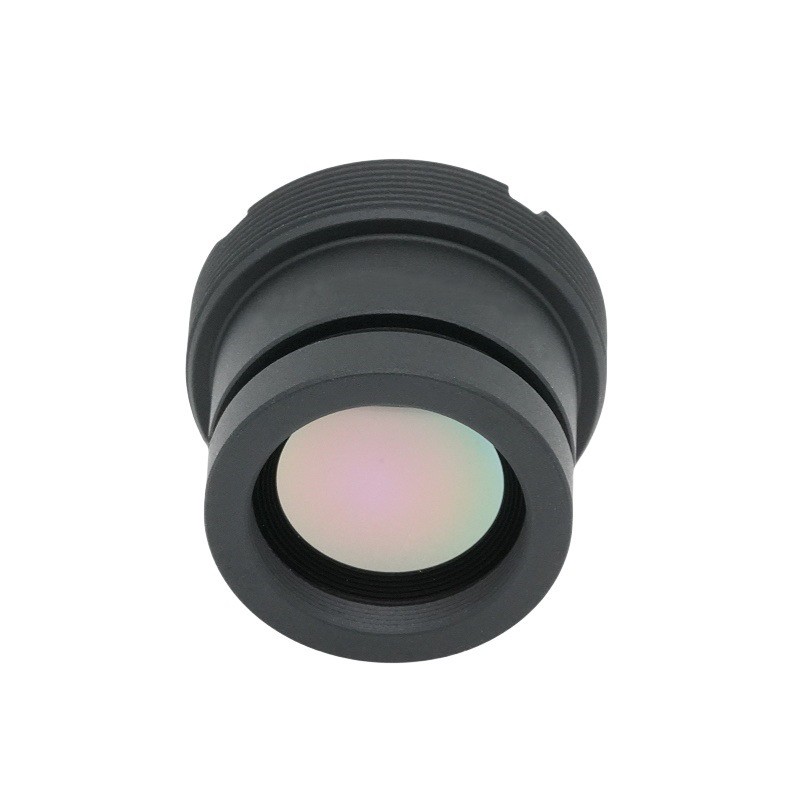

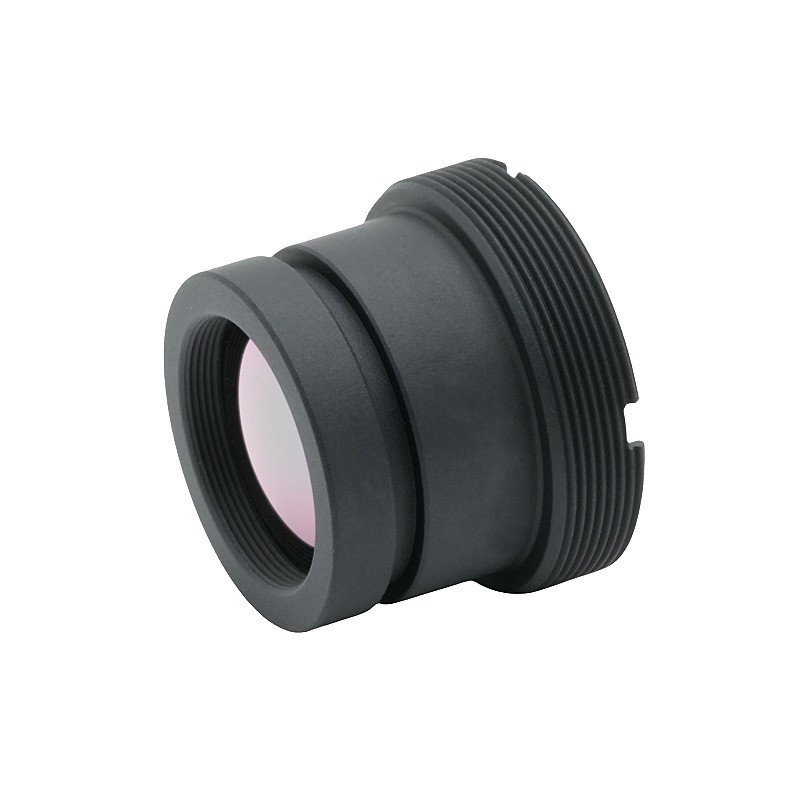

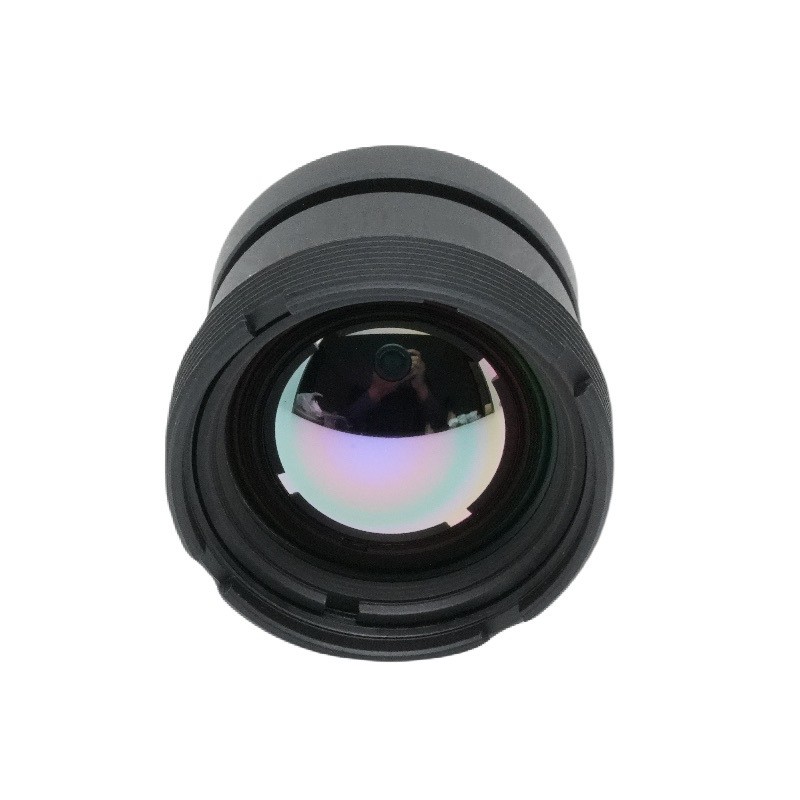

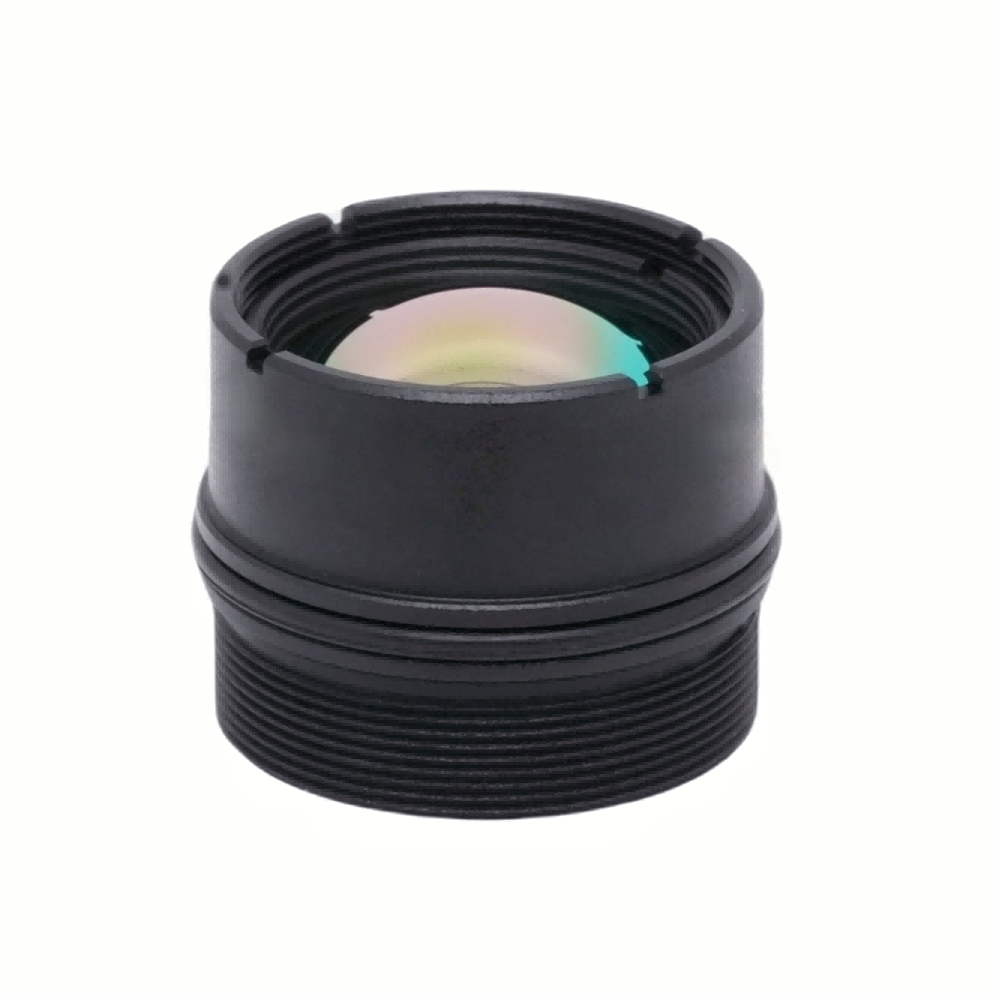

รายละเอียดสินค้าเลนส์ 13 มม. F1.0 M22 12um HD เลนส์ถ่ายภาพความร้อนอินฟราเรดคลื่นยาว
เลนส์โบชิ เป็นผู้ผลิตผู้จัดจำหน่ายและส่งออกเลนส์มาตรฐาน M12 ของจีน ยึดมั่นในการแสวงหาคุณภาพที่สมบูรณ์แบบของผลิตภัณฑ์เพื่อให้เลนส์ Standard M12 ของเราได้รับความพึงพอใจจากลูกค้าจำนวนมาก การออกแบบขั้นสุดยอด วัตถุดิบที่มีคุณภาพ ประสิทธิภาพสูง และราคาที่แข่งขันได้คือสิ่งที่ลูกค้าทุกคนต้องการ และนั่นคือสิ่งที่เราสามารถเสนอให้คุณได้เช่นกัน เราจะให้บริการหลังการขายที่ดีที่สุดและการส่งมอบตรงเวลาแก่คุณ

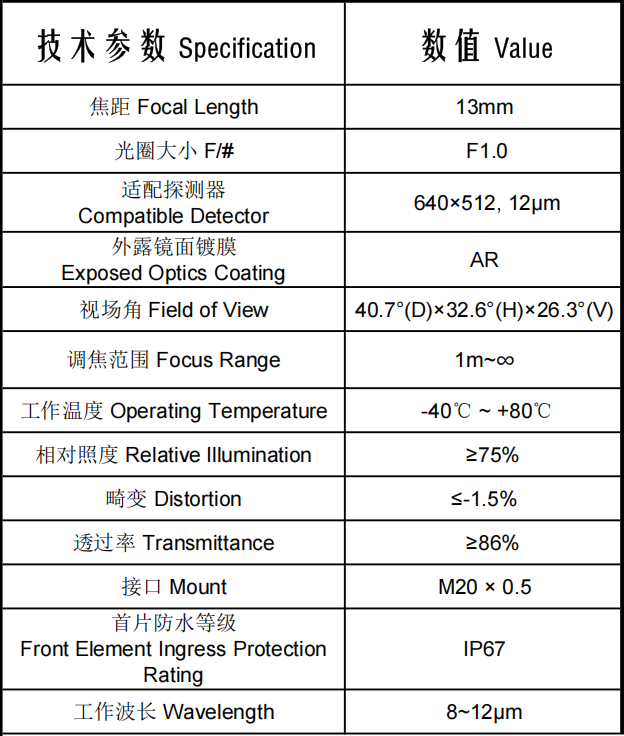

I. การตีความโดยละเอียดของพารามิเตอร์หลัก

1. ข้อมูลจำเพาะด้านออปติคอลหลัก

1. ทางยาวโฟกัส 13 มม. รูรับแสงขนาดใหญ่ F1.0

F1.0 แสดงถึงรูรับแสงที่ส่องผ่านแสงขนาดใหญ่เป็นพิเศษในกลุ่มเลนส์อินฟราเรด โดยมีฟลักซ์การส่องสว่างที่สูงกว่าเลนส์อินฟราเรด F1.4/F1.8 ทั่วไปมาก ภายใต้การแผ่รังสีอินฟราเรดความร้อนที่เท่ากัน ความเข้มของสัญญาณที่เครื่องตรวจจับได้รับได้รับการปรับปรุงอย่างมาก โดยให้อัตราส่วนสัญญาณต่อเสียงรบกวนที่ดีขึ้นอย่างมากสำหรับแหล่งความร้อนต่ำที่อุณหภูมิต่ำและการถ่ายภาพเป้าหมายระยะไกล

ทางยาวโฟกัสกลาง 13 มม. สร้างสมดุลระหว่างการครอบคลุมการมองเห็นและการระบุระยะไกล ทำให้เกิดความแตกต่างระหว่างการเฝ้าระวังมุมกว้างและการวัดและตรวจจับอุณหภูมิระยะกลางถึงระยะไกล

2. ความยาวคลื่นในการทำงาน: 8 ~ 12μm

นี่คือช่องส่งสัญญาณบรรยากาศอินฟราเรดคลื่นยาว (LWIR) มาตรฐาน ซึ่งเข้ากันได้กับเครื่องตรวจจับอินฟราเรดวานาเดียมออกไซด์ที่ไม่มีการระบายความร้อน คลื่นความถี่สากลสำหรับการตรวจสอบร่างกายมนุษย์ การวัดอุณหภูมิอุปกรณ์ และความปลอดภัยในการถ่ายภาพความร้อนกลางแจ้ง

3. ตัวตรวจจับที่เข้ากันได้: 640 × 512, 12μm Pixel Pitch

จับคู่แกนกล้องอินฟราเรดแบบไม่ระบายความร้อนหลัก 640 พิกเซล (ข้อกำหนดสากลสำหรับ Hikvision, Dahua, Guideอินฟราเรด, Daliอินฟราเรด ฯลฯ ) ระยะพิกเซล 12μm เป็นขนาดพิกเซลมาตรฐานสำหรับระบบอินฟราเรดในอุตสาหกรรมและระบบรักษาความปลอดภัย ให้ความละเอียดในการถ่ายภาพปานกลางพร้อมต้นทุนอุปกรณ์โดยรวมที่ควบคุมได้

4. มุมมอง: 40.7°(เส้นทแยงมุม) × 32.6°(แนวนอน) × 26.3°(แนวตั้ง)

มุมมองภาพปานกลาง-แคบพร้อมการใช้งานที่หลากหลาย:

· FOV แนวนอน 32.6° เหมาะกับสถานการณ์การตรวจสอบเชิงเส้น เช่น ถนน บริเวณโรงงาน และแนวเขต;

· FOV แนวตั้ง 26.3° ครอบคลุมฉากที่มีระดับความสูงต่างกันมาก รวมถึงสะพานลอย พื้นที่ภูเขา และชานชาลา

·ปราศจากการลดทอนขอบอย่างรุนแรงซึ่งพบได้ทั่วไปในเลนส์มุมกว้างพิเศษ ทำให้ระยะการมองเห็นสมดุลและความสม่ำเสมอของภาพ

5.ช่วงโฟกัส: 1 ม. ~ ∞

รองรับการวัดอุณหภูมิระยะใกล้สำหรับอุปกรณ์ที่ระยะห่าง 1 ม. และการสังเกตความร้อนในระยะไกลของแหล่งความร้อนที่อยู่ห่างออกไปหลายพันเมตร ทำให้สามารถใช้ฟังก์ชันคู่ในการตรวจสอบอุปกรณ์ระยะสั้นและการตรวจสอบความปลอดภัยระยะไกลด้วยเลนส์เดียว

2. ตัวชี้วัดคุณภาพของภาพ

1.AR เคลือบป้องกันแสงสะท้อนบนเลนส์ที่ถูกเปิดเผย

การเคลือบป้องกันการสะท้อนแสงอินฟราเรดแบบพิเศษสำหรับแถบคลื่นขนาด 8–12μm ช่วยลดการสะท้อนแสงที่เล็ดลอดบนพื้นผิวเลนส์ เมื่อรวมกับการส่งผ่านโดยรวม ≥86% จะช่วยเพิ่มการรวบรวมพลังงานอินฟราเรดสูงสุดและระงับภาพโกสต์และแสงจ้า ทำให้ได้ภาพที่สะอาดตาภายใต้สภาพแสงที่มีอุณหภูมิสูง

2.การส่งผ่าน ≥86% (คลื่นความถี่เต็ม 8~12μm)

นี่เป็นเกณฑ์มาตรฐานด้านประสิทธิภาพที่ยอดเยี่ยมสำหรับเลนส์อินฟราเรด เนื่องจากโดยทั่วไปแล้วเลนส์อินฟราเรดทั่วไปจะมีการส่งผ่านแสงได้เพียง 70%~80% เท่านั้น การส่งผ่านข้อมูลสูงจะขยายข้อดีของรูรับแสงขนาดใหญ่ F1.0 ทำให้ระบุแหล่งความร้อนที่อุณหภูมิต่ำที่อ่อนแอ (เช่น ไฟฟ้ารั่ว การสูญเสียความร้อนจากท่อ) ได้ง่ายขึ้นมาก

3.การส่องสว่างสัมพัทธ์ ≥75%

ความสว่างที่มุมทั้งสี่ของกรอบภาพยังคงไม่ต่ำกว่า 75% ของความสว่างตรงกลาง ช่วยขจัดความมืดที่เห็นได้ชัดที่ขอบในระหว่างการตรวจสอบแบบพาโนรามาในพื้นที่ขนาดใหญ่ ไม่จำเป็นต้องมีการปรับความสว่างขอบซอฟต์แวร์จำนวนมาก (ซึ่งจะทำให้เกิดสัญญาณรบกวนมากเกินไป)

4.การบิดเบือน ≤-1.5%

ค่าลบบ่งชี้ถึงความผิดเพี้ยนของลำกล้องเล็กน้อยพร้อมการควบคุมความผิดเพี้ยนที่เหนือกว่า เส้นตรงในฉากแทบไม่มีการโค้งงอ ซึ่งช่วยขจัดข้อผิดพลาดในการวัดขนาดหรืออุณหภูมิที่เกิดจากการบิดเบือนของแสง เหมาะสำหรับสถานการณ์ทางอุตสาหกรรมที่ต้องการการอ่านอุณหภูมิและการคำนวณขนาดที่แม่นยำ

3. การปรับตัวทางกลและสิ่งแวดล้อม

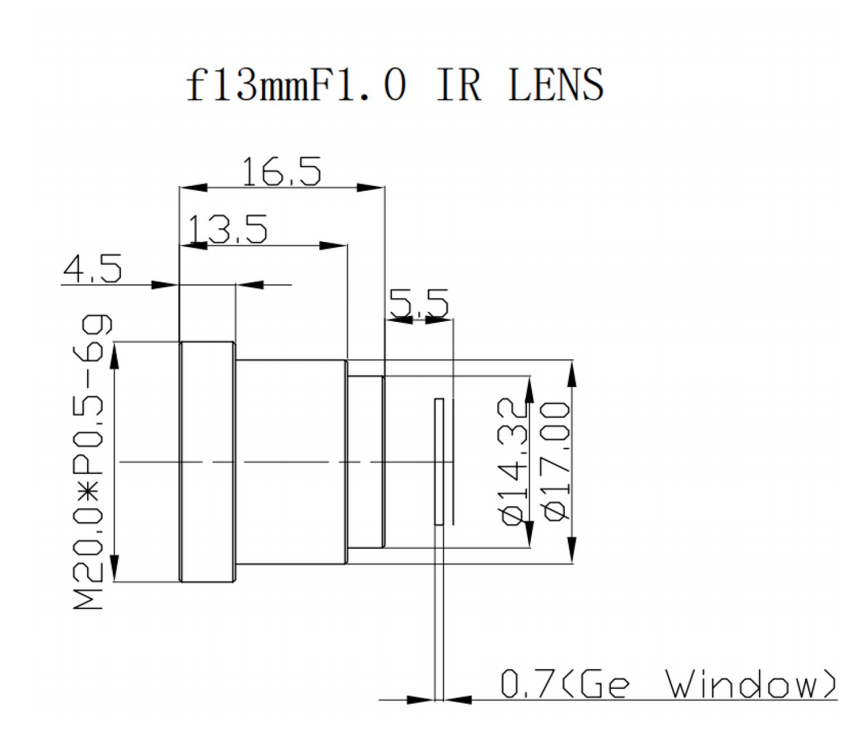

1. เมาท์: M20 × 0.5

อินเทอร์เฟซแบบเกลียวสากลมาตรฐานสำหรับอุตสาหกรรมอินฟราเรด เข้ากันได้โดยตรงกับแกนกล้องอินฟราเรดที่ไม่ระบายความร้อนหลัก 640 ตัวในตลาดหลักๆ ส่วนใหญ่ มอบความเข้ากันได้สูงและมีต้นทุนการเปลี่ยน/รวมระบบต่ำ

2. ระดับการป้องกันทางเข้าขององค์ประกอบด้านหน้า: IP67

ชิ้นเลนส์ด้านหน้ากันฝุ่นและกันน้ำ ช่วยให้ใช้งานกลางแจ้งได้โดยตรงโดยไม่ต้องมีกรอบป้องกันเพิ่มเติม ทนต่อการกระเด็นของฝนในระยะสั้น ฝุ่นทราย และสภาพแวดล้อมที่ชื้น ช่วยให้การออกแบบโครงสร้างของอุปกรณ์กลางแจ้งที่สมบูรณ์ง่ายขึ้นอย่างมาก

3. อุณหภูมิในการทำงาน: -40 ℃ ~ + 80 ℃

ช่วงการทนต่ออุณหภูมิที่กว้างเป็นพิเศษครอบคลุมฤดูหนาวทางตอนเหนือที่หนาวเย็น ฤดูร้อนทางตอนใต้ที่แผดเผา และการประชุมเชิงปฏิบัติการทางอุตสาหกรรมที่มีอุณหภูมิสูง/บริเวณรอบข้างของการถลุงแร่ เลนส์ออพติค กระบอกเลนส์ และการเคลือบหลีกเลี่ยงการหลุดล่อน การเสียรูป และการเปลี่ยนโฟกัสภายใต้อุณหภูมิสูง/ต่ำมาก เพื่อการทำงานที่เสถียรตลอด 24 ชั่วโมง

ครั้งที่สอง สรุปข้อดีด้านประสิทธิภาพหลัก

ข้อได้เปรียบ 1: ความสามารถในการตรวจจับอินฟราเรดความร้อนต่ำมาก (รูรับแสงขนาดใหญ่ F1.0 + การส่งผ่านข้อมูลสูง 86%)

เลนส์บางตัวที่มีความยาวโฟกัสเท่ากันใช้รูรับแสงส่งผ่านแสง F1.0 เมื่อจับคู่กับการเคลือบ AR ที่มีการส่งสัญญาณสูง ความสามารถในการระบุแหล่งความร้อนต่ำอุณหภูมิต่ำจึงมีประสิทธิภาพเหนือกว่าเลนส์ F1.4 ทั่วไปอย่างมาก โดยจับจุดฮอตสปอตเล็กๆ ในระยะไกล การรั่วไหลของความร้อนจากท่อใต้ดิน และอุณหภูมิที่เพิ่มขึ้นเล็กน้อยในอุปกรณ์ไฟฟ้าได้อย่างชัดเจน เพิ่มความแม่นยำในการวัดอุณหภูมิและความไวของสัญญาณเตือน

ข้อได้เปรียบ 2: การถ่ายภาพที่สม่ำเสมอและการบิดเบือนต่ำ เหมาะสำหรับการวัดอุณหภูมิแบบเฝ้าระวังและการวัดอุณหภูมิที่แม่นยำ

การส่องสว่างสัมพัทธ์ของขอบ ≥75% ช่วยแก้ปัญหาข้อบกพร่อง "สี่มุมมืด" ทั่วไปของเลนส์อินฟราเรดมุมกว้าง ความบิดเบี้ยวที่ควบคุมได้ภายใน 1.5% ช่วยให้มั่นใจได้ถึงความเที่ยงตรงทางเรขาคณิตของภาพ ไม่มีการอ่านค่าอุณหภูมิผิดพลาดที่เกิดจากการบิดเบือนของแสงเกิดขึ้นในระหว่างการวัดอุณหภูมิทางอุตสาหกรรม การตรวจสอบข้อบกพร่องด้านพลังงาน และการตรวจจับความร้อนของการขนส่งทางรถไฟ เหมาะสำหรับการใช้งานการตรวจสอบเชิงปริมาณ

ข้อได้เปรียบ 3: การใช้งานกลางแจ้งทุกสภาพอากาศพร้อมการป้องกันที่ง่ายขึ้นและประสิทธิภาพในช่วงอุณหภูมิกว้างที่เสถียร

การป้องกันเลนส์ด้านหน้าระดับ IP67 บวกกับช่วงอุณหภูมิที่กว้าง -40~80°C รองรับการติดตั้งโดยตรงในทุ่งโล่ง สถานีย่อย เหมือง และทางหลวง โดยไม่ต้องมีตัวเรือนกันน้ำแบบปรับแต่งเอง ไม่มีการเคลื่อนตัวของโฟกัสหรือความล้มเหลวในการเคลือบเกิดขึ้นภายใต้อุณหภูมิที่สูงมาก ซึ่งช่วยลดต้นทุนการรวมอุปกรณ์โดยรวมและอัตราความล้มเหลว

ข้อได้เปรียบ 4: มีความสามารถรอบด้านสูง เข้ากันได้กับแกนกล้องอินฟราเรด Mainstream 640

รูปแบบ 12μm 640×512 เป็นข้อกำหนดยอดนิยมสำหรับเครื่องตรวจจับอินฟราเรดที่ไม่มีการระบายความร้อน การติดตั้งเกลียวมาตรฐาน M20×0.5 ช่วยให้สามารถบูรณาการได้โดยการรักษาความปลอดภัย การวัดอุณหภูมิทางอุตสาหกรรม และผู้ผลิตอุปกรณ์อินฟราเรดที่ติดตั้งในยานพาหนะซึ่งมีการจับคู่ห่วงโซ่อุปทานที่ครบถ้วน

ข้อได้เปรียบ 5: การโฟกัสระยะใกล้และระยะไกลในตัว

การโฟกัสอย่างต่อเนื่องตั้งแต่ระยะใกล้ 1 ม. ไปจนถึงระยะอินฟินิตี้ทำให้เลนส์ตัวเดียวสามารถตอบสนองสองสถานการณ์: การตรวจสอบอุปกรณ์ระยะสั้น (ตู้สวิตช์ มอเตอร์) และการตรวจสอบความปลอดภัยระยะไกล (แนวเขต ขอบเขตโรงงาน) ลดความหลากหลายของสินค้าคงคลังโดยไม่จำเป็นต้องสต็อกเลนส์ที่มีความยาวโฟกัสต่างกัน

III. ฟิลด์แอปพลิเคชันแบบแบ่งส่วน

1.อุตสาหกรรมพลังงานและพลังงาน (สถานการณ์การใช้งานหลัก)

·การวัดอุณหภูมิอินฟราเรดสำหรับสถานีย่อยและห้องจ่ายพลังงาน: บันทึกอุณหภูมิที่เพิ่มขึ้นเล็กน้อยบนตัวเชื่อมต่อ บัสบาร์ และเซอร์กิตเบรกเกอร์ ความบิดเบี้ยวต่ำรับประกันการอ่านอุณหภูมิที่แม่นยำ การป้องกัน IP67 ปรับให้เข้ากับสภาพแวดล้อมของสถานีย่อยกลางแจ้ง

·การตรวจสอบสายส่งและเสาในระยะไกล: ทางยาวโฟกัส 13 มม. ที่จับคู่กับรูรับแสงขนาดใหญ่ F1.0 ระบุการแตกหักของเกลียวลวดและข้อบกพร่องด้านความร้อนของฉนวนที่อยู่ห่างออกไปหลายพันเมตร ความทนทานต่ออุณหภูมิที่กว้างจะปรับให้เข้ากับความผันผวนของอุณหภูมิในป่าในสนาม

·การตรวจจับฮอตสปอตสำหรับโรงไฟฟ้าพลังงานแสงอาทิตย์: การส่งผ่านข้อมูลสูงระบุจุดร้อนจาง ๆ บนแผง PV ในขณะที่การให้แสงสว่างสัมพัทธ์ที่สม่ำเสมอทำให้สร้างภาพอาร์เรย์ PV ทั้งหมดได้โดยไร้เงา

2. การรักษาความปลอดภัยกลางแจ้งและการเฝ้าระวังชายแดน

·การเตือนล่วงหน้าเกี่ยวกับการบุกรุกสำหรับสารประกอบในโรงงาน แหล่งน้ำมัน และเหมืองแร่: คลื่นความถี่ 8–12μm ทะลุผ่านความมืดมิดและหมอกบางๆ รูรับแสง F1.0 จับรังสีอินฟราเรดในร่างกายมนุษย์ที่อ่อนแอ และ FOV แนวนอน 32.6° เหมาะกับเค้าโครงเส้นรอบวงของผนัง

·การมองเห็นตอนกลางคืนทุกสภาพอากาศสำหรับแนวชายแดนและการป้องกันชายฝั่ง: -40°C ความต้านทานต่ออุณหภูมิต่ำปรับให้เข้ากับสภาพอากาศหนาวเย็นทางตอนเหนือ และระดับ IP67 ทนทานต่อฝน หิมะ และพายุทราย เพื่อระบุแหล่งความร้อนของบุคลากรและยานพาหนะในระยะไกล

·การเตือนไฟไหม้ด้วยภาพความร้อนและการวัดความเร็วสำหรับทางหลวงและอุโมงค์: ความบิดเบี้ยวต่ำช่วยให้มั่นใจได้ถึงการคำนวณขนาดและตำแหน่งของยานพาหนะที่แม่นยำ และเลนส์ต้านทานหมอกและฝุ่นในสภาพแวดล้อมอุโมงค์ชื้นโดยไม่เกิดฝ้า

3.การบำรุงรักษาเชิงคาดการณ์สำหรับอุปกรณ์อุตสาหกรรม

·การตรวจสอบอุปกรณ์ในโรงงานโลหะวิทยาและการถลุงที่อุณหภูมิสูง: ทนอุณหภูมิแวดล้อมได้สูงถึง +80°C เพื่อตรวจจับข้อผิดพลาดที่เกิดจากความร้อนสูงเกินไปในเตาหลอม แบริ่งสายพานลำเลียง และมอเตอร์

·การตรวจสอบการรั่วไหลของความร้อนสำหรับท่อเคมีและถังเก็บ: รองรับการสแกนอุปกรณ์ในระยะใกล้ 1 ม. และการคัดกรองไปป์ไลน์แบบเต็มทางไกล การส่งผ่านข้อมูลสูงจับจุดรั่วไหลของความร้อนเล็กๆ

·การตรวจจับการควบคุมอุณหภูมิสำหรับห้องเซิร์ฟเวอร์ศูนย์ข้อมูลและตู้เก็บพลังงาน: ระบุอุณหภูมิที่เพิ่มขึ้นผิดปกติในชุดแบตเตอรี่และเซิร์ฟเวอร์เพื่อเตือนความเสี่ยงจากไฟไหม้ล่วงหน้า

4. ระบบขนส่งทางรางและระบบอินฟราเรดที่ติดตั้งกับยานพาหนะ

·การตรวจสอบด้วยอินฟราเรดออนบอร์ดสำหรับรถไฟความเร็วสูงและรถไฟใต้ดิน: ตรวจจับความร้อนสูงเกินไปบนตัวยึดรางและระบบเบรกของรถไฟ ความทนทานต่ออุณหภูมิที่กว้างปรับให้เข้ากับการเปลี่ยนแปลงของอุณหภูมิกลางแจ้งตามฤดูกาล และระดับ IP67 ต้านทานละอองน้ำและฝุ่นในอุโมงค์

·ระบบช่วยเหลือในการขับขี่ด้วยการมองเห็นตอนกลางคืนของยานพาหนะ: ระบุคนเดินถนนและแหล่งความร้อนของสัตว์หลังจากมืด FOV ปานกลางจะรักษาสมดุลของการตรวจจับไปข้างหน้าในระยะไกลและความครอบคลุมริมถนน

5.การป้องกันไฟป่าและการตรวจสอบทรัพยากรธรรมชาติ

UAV หรือการตรวจสอบไฟป่าแบบแพนเอียงภาคพื้นดิน: ระบุแหล่งกำเนิดไฟที่ซ่อนอยู่ในป่าลึกจากระยะไกล ความสามารถในการตรวจจับแหล่งความร้อนที่อ่อนแอสามารถตรวจจับเพลิงไหม้ก่อนเปลวไฟได้ด้วยการออกแบบกันน้ำและทนอุณหภูมิกลางแจ้งซึ่งปรับให้เข้ากับสภาพอากาศบนภูเขาที่ซับซ้อน

6. การคัดกรองอุณหภูมิพลเรือนและการกู้ภัยฉุกเฉิน

·การคัดกรองอุณหภูมิบุคลากรที่โรงงานและท่าเรือ: การส่องสว่างที่สม่ำเสมอช่วยให้มั่นใจได้ว่าการวัดอุณหภูมิหลายคนพร้อมกันที่ขอบเฟรมจะปราศจากข้อผิดพลาด และการทำงานกลางแจ้งทุกสภาพอากาศจะช่วยหลีกเลี่ยงการรบกวนจากแสงแดดและฝน

·การค้นหาและช่วยเหลือของนักผจญเพลิง: แทรกซึมควันหนาทึบเพื่อค้นหาเหยื่อที่ติดอยู่ ระยะโฟกัสสั้นรองรับการค้นหาในพื้นที่จำกัดในร่ม ในขณะที่โหมดระยะไกลจะสแกนบริเวณที่เกิดเพลิงไหม้ทั้งหมด

IV. ข้อได้เปรียบที่แตกต่างกับผลิตภัณฑ์ของคู่แข่ง

เมื่อเปรียบเทียบกับเลนส์อินฟราเรดคลื่นยาว 13 มม. F1.4/F1.8 ทั่วไปที่มีความยาวโฟกัสเท่ากัน ผลิตภัณฑ์นี้ให้ความแตกต่างที่สำคัญ:

·ความสามารถในการส่งผ่านแสงเป็นสองเท่าเพื่อความไวต่อแหล่งความร้อนอุณหภูมิต่ำที่สูงขึ้น

·การป้องกันเลนส์ด้านหน้า IP67 ในตัวซึ่งช่วยให้การออกแบบโครงสร้างอุปกรณ์ที่สมบูรณ์ง่ายขึ้น

·ความบิดเบี้ยวที่ต่ำกว่าและการส่องสว่างสัมพัทธ์ของขอบที่สูงขึ้นเพื่อความน่าเชื่อถือที่เหนือกว่าในสถานการณ์การวัดอุณหภูมิแบบมืออาชีพ

·ประสิทธิภาพที่มั่นคงตลอดช่วงอุณหภูมิ -40~80°C เต็มที่ พร้อมความสามารถในการปรับตัวให้เข้ากับสภาพแวดล้อมที่รุนแรงได้ดียิ่งขึ้น

เลนส์สตาร์ไลท์ของเราสามารถติดตั้งได้ในเว็บแคมบ้านอัจฉริยะ กล้องปัญญาประดิษฐ์

เลนส์ 13 มม. F1.0 M22 12um HD เลนส์ถ่ายภาพความร้อนอินฟราเรดคลื่นยาว เลนส์สตาร์ไลท์สำหรับตรวจสอบความปลอดภัย เลนส์อินเทอร์เฟซเกลียว M12 มาตรฐาน พร้อม 2.0 F/NO โครงสร้าง 6G น้ำหนักเบากว่า พร้อมความคุ้มค่าสูง! หากคุณสนใจเลนส์ Standard Starlight ของเรา คุณสามารถปรึกษาเราได้ตอนนี้ เราจะตอบกลับคุณทันเวลา!

ผลิตภัณฑ์มีลักษณะเฉพาะดังต่อไปนี้:

1. คุณสมบัติของผลิตภัณฑ์: ทำจากวัสดุพลาสติกทั้งหมดในขณะที่มั่นใจในคุณภาพของผลิตภัณฑ์เราสามารถเสนอราคาซื้อที่ต่ำกว่าให้กับลูกค้าได้..

2. ข้อดีของผลิตภัณฑ์: มุมกว้าง ขนาดเล็ก ระยะชัดลึกกว้าง

เรากำลังรอการซื้อของคุณอย่างใจจดใจจ่อและหวังว่าจะมอบประสบการณ์ความร่วมมือที่ดีที่สุดและความร่วมมือทางธุรกิจที่ลึกซึ้งยิ่งขึ้นให้กับคุณ
