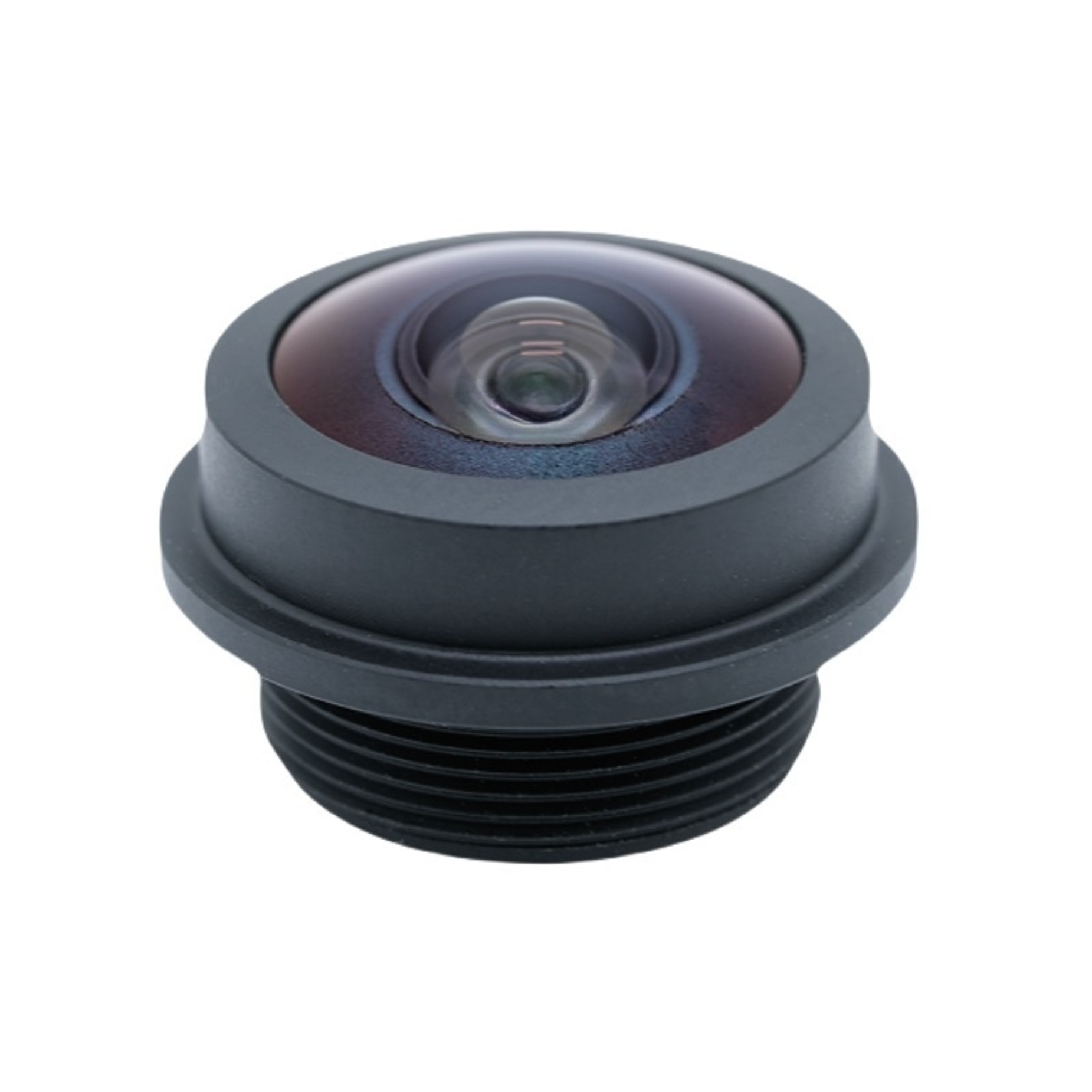

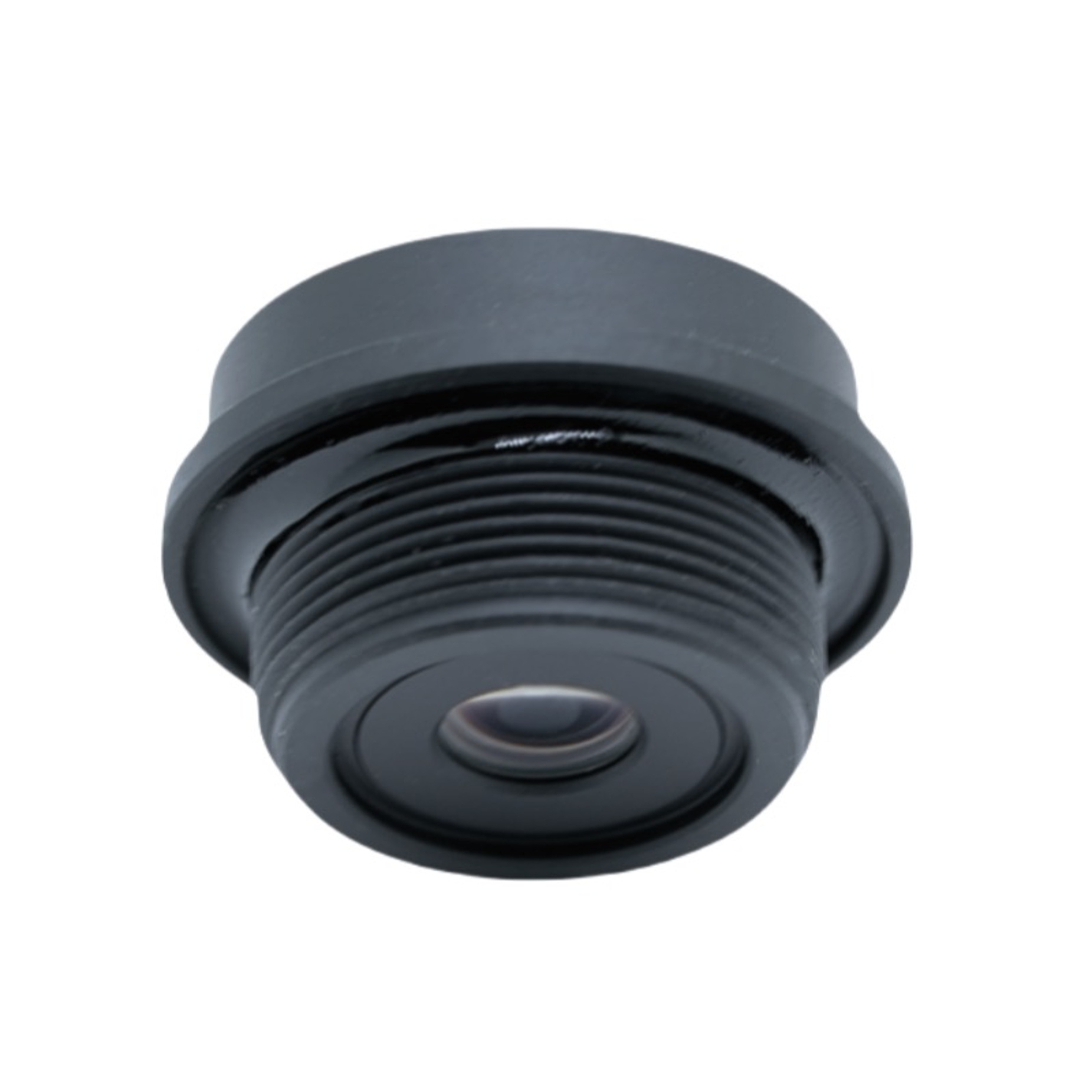

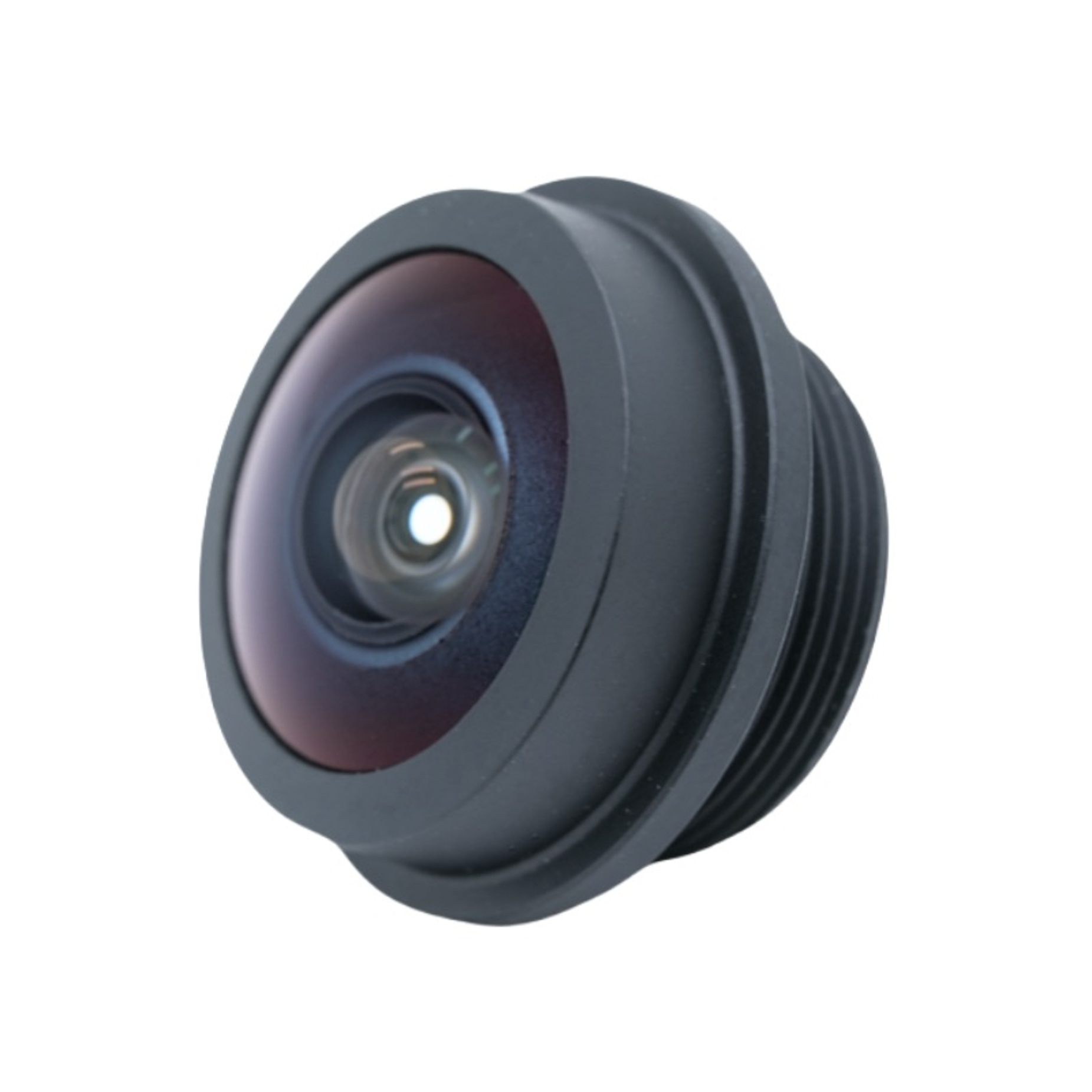

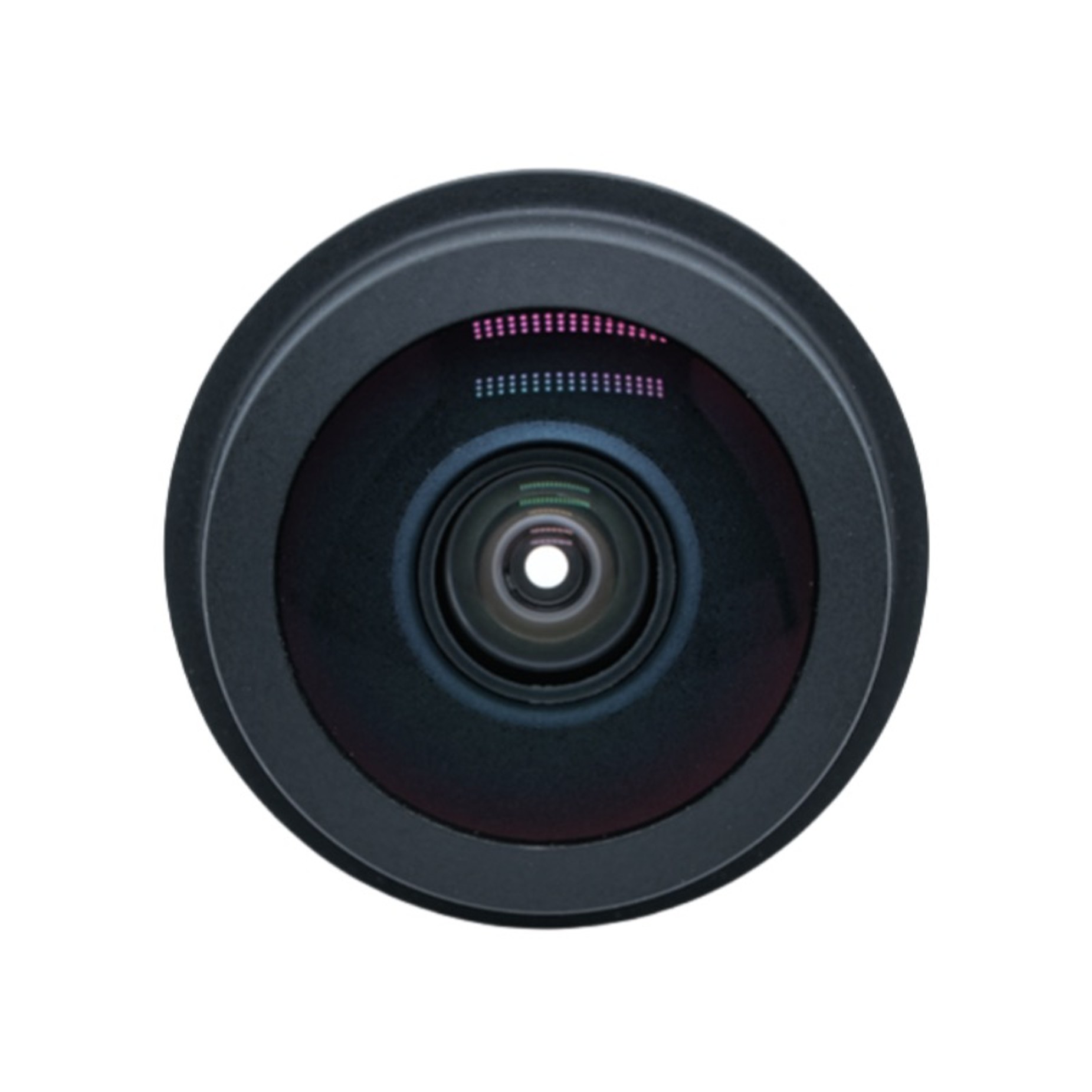

เลนส์ฟิชอาย 1.8 มม

ข้อมูลสรุปเกี่ยวกับผลิตภัณฑ์

ผลิตโดยเทคโนโลยีออพติคอล BOSHI เลนส์เมาท์ M12 มุมกว้างพิเศษประสิทธิภาพสูงนี้ได้รับการปรับให้เหมาะกับเซ็นเซอร์ขนาด 1/2.9 นิ้ว ซึ่งมาพร้อมกับทางยาวโฟกัส 1.8 มม. และรูรับแสง F2.0 เพื่อให้บรรลุความสามารถในการจับภาพฉากขนาดใหญ่เป็นพิเศษ ให้ระยะการมองเห็นแนวทแยง 208 องศา เพื่อให้ได้ภาพพาโนรามาที่สมบูรณ์แบบโดยไม่มีจุดบอดของการมองเห็น ขนาดกลไกที่กะทัดรัดช่วยให้สามารถฝังลงในโมดูลกล้องขนาดเล็กได้ง่าย ทุกยูนิตผ่านการทดสอบด้านแสงอย่างเข้มงวดเพื่อให้ได้แสงสว่างสัมพัทธ์ที่สูงอย่างต่อเนื่องและการบิดเบือนของค่า f-theta ที่จัดการได้ เทคโนโลยีออพติคอล BOSHI ใช้ประโยชน์จากขั้นตอนการผลิตออพติคอลที่ครบถ้วน เพื่อรักษาความสอดคล้องของผลิตภัณฑ์ที่เชื่อถือได้สำหรับความต้องการสั่งซื้อจำนวนมากของการตรวจสอบแบบพาโนรามาและโครงการออปติกวิชันซิสเต็ม

คำอธิบายรายละเอียดสินค้า

1. พารามิเตอร์

ทางยาวโฟกัสถึง 1.8 มม. โดยมีค่าเผื่อบวกและลบ 5 เปอร์เซ็นต์ ทางยาวโฟกัส 1.8 มม. นี้รองรับมุมมองภาพขนาดใหญ่เป็นพิเศษ และตรงตามข้อกำหนดข้อมูลจำเพาะของเซ็นเซอร์ 1/2.9 นิ้ว

รูรับแสงทำงานคือ F2.0 โดยมีค่าเผื่อบวกและลบ 5 เปอร์เซ็นต์ รูรับแสง F2.0 นี้ช่วยให้มั่นใจได้ว่าแสงเข้าเพียงพอสำหรับการถ่ายภาพภายใต้สภาพแวดล้อมที่มีแสงน้อย

ความยาวแทร็กทั้งหมดคือ 13.26 มม. โดยมีพิกัดความเผื่อบวกและลบ 0.3 มม. ทางยาวโฟกัสด้านหลังคงไว้ 3.2 มม. เพื่อให้ตำแหน่งโฟกัสของเซนเซอร์ถูกต้อง

ข้อกำหนดขอบเขตการมองเห็นประกอบด้วยมุมแนวทแยง 208 องศา มุมแนวนอน 173 องศา และมุมแนวตั้ง 93 องศา ความสามารถในการรับชมแบบฟิชอาย 208 องศานี้ครอบคลุมช่วงฉากที่กว้างมาก

ค่าความผิดเพี้ยนของ F-theta ถูกควบคุมที่ลบ 8.0 เปอร์เซ็นต์ ความบิดเบี้ยวของ f-theta ต่ำช่วยลดการเสียรูปของภาพสำหรับเอาต์พุตแบบพาโนรามา

ค่าความสว่างสัมพัทธ์สูงถึงร้อยละ 50.0 การส่องสว่างสัมพัทธ์สูงช่วยลดปรากฏการณ์มุมมืดที่ขอบภาพได้อย่างมีประสิทธิภาพ

มุมรังสีหัวหน้าคงต่ำกว่า 18.0 องศา ดัชนีนี้ปรับสภาพแสงตกกระทบให้เหมาะสมสำหรับเซ็นเซอร์ขนาด 1/2.9 นิ้ว

ใช้อินเทอร์เฟซเลนส์เมาท์ M12 มาตรฐานพร้อมข้อกำหนดเกลียว M12 คูณด้วย P0.5 รองรับการประกอบและเปลี่ยนฮาร์ดแวร์กล้องมาตรฐานอย่างรวดเร็ว

2. ข้อดีด้านประสิทธิภาพ

มอบการครอบคลุมมุมกว้างพิเศษ Fisheye 208 องศา เลนส์เดี่ยวสามารถจับภาพพื้นที่ขนาดใหญ่ได้ ดังนั้นผู้ใช้จึงลดปริมาณฮาร์ดแวร์และต้นทุนโครงการโดยรวมสำหรับการตรวจสอบแบบพาโนรามา

รูรับแสง F2.0 ช่วยให้สามารถรวบรวมแสงได้อย่างดีเยี่ยม ช่วยเพิ่มความสว่างของภาพในสภาพแวดล้อมที่มีแสงสลัว และลดความต้องการแหล่งกำเนิดแสงเสริม

มุมรังสีหัวหน้าที่ได้รับการปรับแต่งอย่างดีเหมาะกับคุณสมบัติการรับ CMOS โดยทำงานร่วมกับการส่องสว่างสัมพัทธ์สูงเพื่อรักษาความสว่างที่สม่ำเสมอตั้งแต่กึ่งกลางภาพไปจนถึงขอบภาพ

ความบิดเบี้ยวของค่า f-theta ต่ำที่ควบคุมได้จะรักษาสมดุลของลักษณะมุมกว้างและความสมจริงของภาพ ช่วยหลีกเลี่ยงการบิดเบี้ยวของภาพอย่างรุนแรง ซึ่งสร้างปัญหาให้กับผลิตภัณฑ์ฟิชอายทั่วไป

การออกแบบเลนส์เมาท์ M12 มาตรฐานทำให้มีความเข้ากันได้สูง สามารถใส่โมดูลกล้องขนาดเล็กเชิงพาณิชย์ส่วนใหญ่ในอุตสาหกรรมเลนส์วิชันซิสเต็มได้

มิติทางกลที่ได้รับการปรับปรุงให้เหมาะสมรองรับการออกแบบผลิตภัณฑ์ขนาดเล็ก ช่วยประหยัดพื้นที่ภายในสำหรับอุปกรณ์ Surveillance ขนาดกะทัดรัด เทอร์มินัลอัจฉริยะ และอุปกรณ์หุ่นยนต์

เป็นผลิตภัณฑ์จากเทคโนโลยีออพติคอล BOSHIเลนส์แต่ละตัวผ่านการตรวจสอบหลายขั้นตอน ค่าเผื่อทางยาวโฟกัส 1.8 มม. และรูรับแสง F2.0 ที่เสถียรรับประกันประสิทธิภาพด้านออพติคที่สม่ำเสมอระหว่างการส่งมอบการผลิตจำนวนมาก

3. สาขาการสมัคร

การตรวจสอบแบบพาโนรามาสำหรับการเฝ้าระวังความปลอดภัยเลนส์มุมกว้างพิเศษนี้ใช้สำหรับกล้องกันขโมยภายในอาคาร อุปกรณ์ตรวจสอบล็อบบี้ และกล้องพาโนรามาที่ทางเข้าประตู มุมมองฟิชอาย 208 องศาครอบคลุมพื้นที่เต็มห้องและขจัดจุดบอดในการตรวจสอบด้วยความร่วมมือของเซ็นเซอร์ขนาด 1/2.9 นิ้ว

การมองเห็นเสริมอุปกรณ์ต่อพ่วงยานยนต์เลนส์เมาท์ M12 ถูกรวมเข้ากับระบบกล้องมองภาพรอบทิศทางของยานพาหนะ โดยจะรวบรวมข้อมูลโดยรอบรอบคันอย่างครบถ้วน และช่วยเหลือผู้ขับขี่ในการถอยรถและจอดรถอย่างปลอดภัย

สถานการณ์ออพติกวิชันซิสเต็มอุตสาหกรรมโรงงานต่างๆ ใช้เลนส์นี้สำหรับการตรวจสอบสถานีในพื้นที่ขนาดใหญ่ การตรวจจับความปลอดภัยของอุปกรณ์ต่อพ่วง และการถ่ายภาพสถานที่ในวงกว้าง ความบิดเบี้ยวของค่า f-theta ต่ำช่วยให้อัลกอริทึมของเครื่องจักรประมวลผลข้อมูลภาพได้อย่างแม่นยำ

ฮาร์ดแวร์ภาพบ้านอัจฉริยะโมดูลกล้องคอมแพ็คสำหรับการรักษาความปลอดภัยภายในบ้านใช้ผลิตภัณฑ์นี้ โดยทำหน้าที่ตรวจสอบครัวเรือนทุกมุมอย่างสมบูรณ์ และรองรับการรับชมแบบเรียลไทม์จากระยะไกลพร้อมแสงสว่างสัมพัทธ์สูงเพื่อให้ได้ภาพที่ชัดเจนทั้งกลางวันและกลางคืน

อุปกรณ์การรับรู้ด้านสิ่งแวดล้อมของหุ่นยนต์หุ่นยนต์บริการและหุ่นยนต์ตรวจสอบติดตั้งส่วนประกอบมุมกว้างพิเศษนี้ ได้รับข้อมูลด้านสิ่งแวดล้อมอย่างกว้างๆ เพื่อการระบุสิ่งกีดขวางและการวางแผนเส้นทาง

โมดูลกล้อง IoT ขนาดเล็ก อุปกรณ์แสดงผลภาพแบบอินเทอร์เน็ตออฟธิงส์ต่างๆ ใช้เลนส์นี้ ทางยาวโฟกัส 1.8 มม. และรูรับแสง F2.0 ตอบสนองความต้องการในการบันทึกฉากมุมกว้างของกล้อง IoT ขนาดเล็ก
